Рольний прес

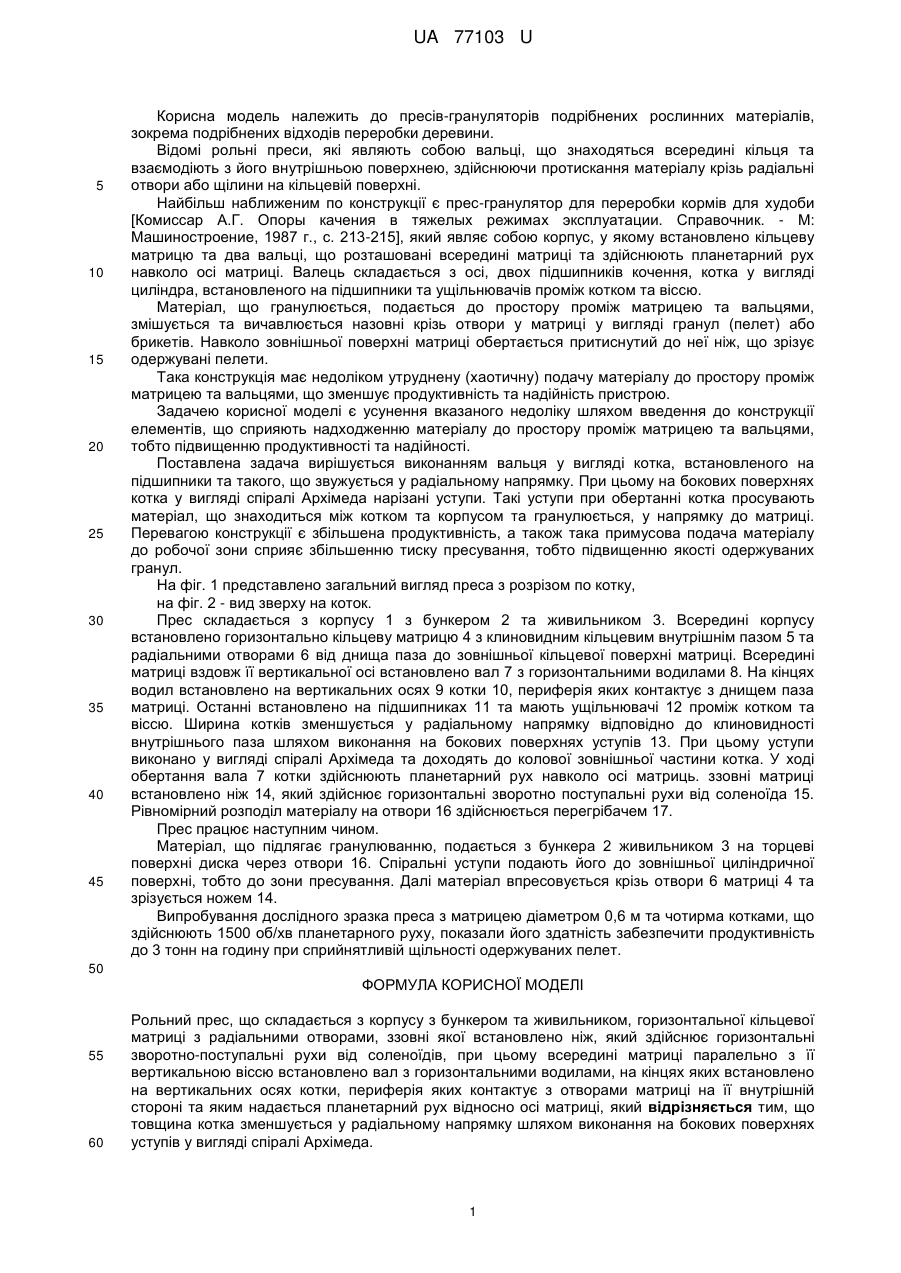

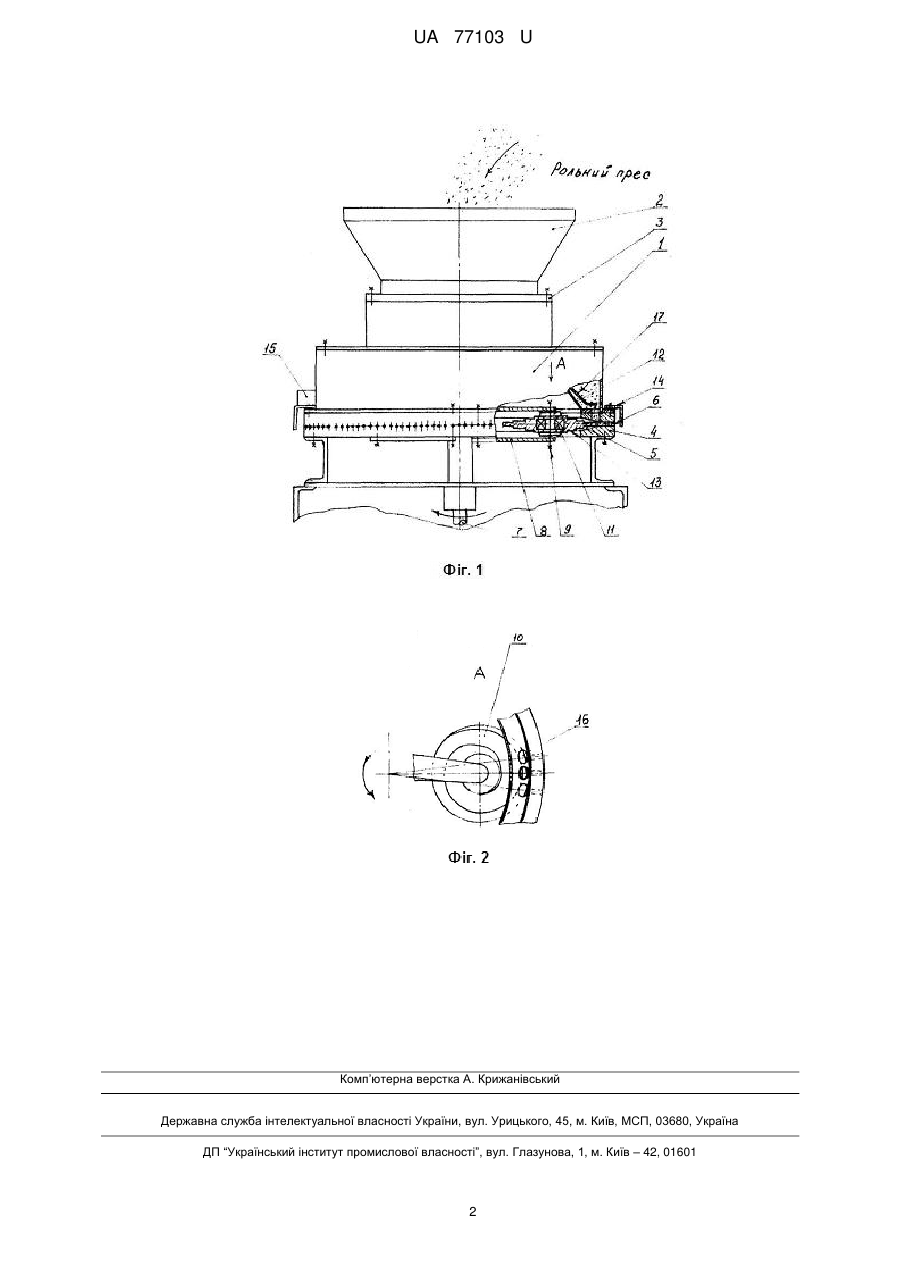

Реферат: UA 77103 U UA 77103 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пресів-грануляторів подрібнених рослинних матеріалів, зокрема подрібнених відходів переробки деревини. Відомі рольні преси, які являють собою вальці, що знаходяться всередині кільця та взаємодіють з його внутрішньою поверхнею, здійснюючи протискання матеріалу крізь радіальні отвори або щілини на кільцевій поверхні. Найбільш наближеним по конструкції є прес-гранулятор для переробки кормів для худоби [Комиссар А.Г. Опоры качения в тяжелых режимах эксплуатации. Справочник. - М: Машиностроение, 1987 г., с. 213-215], який являє собою корпус, у якому встановлено кільцеву матрицю та два вальці, що розташовані всередині матриці та здійснюють планетарний рух навколо осі матриці. Валець складається з осі, двох підшипників кочення, котка у вигляді циліндра, встановленого на підшипники та ущільнювачів проміж котком та віссю. Матеріал, що гранулюється, подається до простору проміж матрицею та вальцями, змішується та вичавлюється назовні крізь отвори у матриці у вигляді гранул (пелет) або брикетів. Навколо зовнішньої поверхні матриці обертається притиснутий до неї ніж, що зрізує одержувані пелети. Така конструкція має недоліком утруднену (хаотичну) подачу матеріалу до простору проміж матрицею та вальцями, що зменшує продуктивність та надійність пристрою. Задачею корисної моделі є усунення вказаного недоліку шляхом введення до конструкції елементів, що сприяють надходженню матеріалу до простору проміж матрицею та вальцями, тобто підвищенню продуктивності та надійності. Поставлена задача вирішується виконанням вальця у вигляді котка, встановленого на підшипники та такого, що звужується у радіальному напрямку. При цьому на бокових поверхнях котка у вигляді спіралі Архімеда нарізані уступи. Такі уступи при обертанні котка просувають матеріал, що знаходиться між котком та корпусом та гранулюється, у напрямку до матриці. Перевагою конструкції є збільшена продуктивність, а також така примусова подача матеріалу до робочої зони сприяє збільшенню тиску пресування, тобто підвищенню якості одержуваних гранул. На фіг. 1 представлено загальний вигляд преса з розрізом по котку, на фіг. 2 - вид зверху на коток. Прес складається з корпусу 1 з бункером 2 та живильником 3. Всередині корпусу встановлено горизонтально кільцеву матрицю 4 з клиновидним кільцевим внутрішнім пазом 5 та радіальними отворами 6 від днища паза до зовнішньої кільцевої поверхні матриці. Всередині матриці вздовж її вертикальної осі встановлено вал 7 з горизонтальними водилами 8. На кінцях водил встановлено на вертикальних осях 9 котки 10, периферія яких контактує з днищем паза матриці. Останні встановлено на підшипниках 11 та мають ущільнювачі 12 проміж котком та віссю. Ширина котків зменшується у радіальному напрямку відповідно до клиновидності внутрішнього паза шляхом виконання на бокових поверхнях уступів 13. При цьому уступи виконано у вигляді спіралі Архімеда та доходять до колової зовнішньої частини котка. У ході обертання вала 7 котки здійснюють планетарний рух навколо осі матриць. ззовні матриці встановлено ніж 14, який здійснює горизонтальні зворотно поступальні рухи від соленоїда 15. Рівномірний розподіл матеріалу на отвори 16 здійснюється перегрібачем 17. Прес працює наступним чином. Матеріал, що підлягає гранулюванню, подається з бункера 2 живильником 3 на торцеві поверхні диска через отвори 16. Спіральні уступи подають його до зовнішньої циліндричної поверхні, тобто до зони пресування. Далі матеріал впресовується крізь отвори 6 матриці 4 та зрізується ножем 14. Випробування дослідного зразка преса з матрицею діаметром 0,6 м та чотирма котками, що здійснюють 1500 об/хв планетарного руху, показали його здатність забезпечити продуктивність до 3 тонн на годину при сприйнятливій щільності одержуваних пелет. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Рольний прес, що складається з корпусу з бункером та живильником, горизонтальної кільцевої матриці з радіальними отворами, ззовні якої встановлено ніж, який здійснює горизонтальні зворотно-поступальні рухи від соленоїдів, при цьому всередині матриці паралельно з її вертикальною віссю встановлено вал з горизонтальними водилами, на кінцях яких встановлено на вертикальних осях котки, периферія яких контактує з отворами матриці на її внутрішній стороні та яким надається планетарний рух відносно осі матриці, який відрізняється тим, що товщина котка зменшується у радіальному напрямку шляхом виконання на бокових поверхнях уступів у вигляді спіралі Архімеда. 1 UA 77103 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
