Очисний комбайн
Номер патенту: 77109
Опубліковано: 25.01.2013
Автори: Косарєв Василь Васильович, Федотов Юрій Анатолійович, Степаненко Сергій Володимирович, Бублик Михайло Леонідович
Формула / Реферат
Очисний комбайн, що містить двофланцевий електродвигун, розташований між основними редукторами, в яких встановлені поворотні редуктори і гідродомкрати, шарнірно з'єднані з основними і поворотними редукторами, який відрізняється тим, що поворотні редуктори містять знімні важелі, що з'єднуються з гідродомкратами, що дозволяє встановлювати поворотний редуктор в будь-який з основних редукторів.
Текст

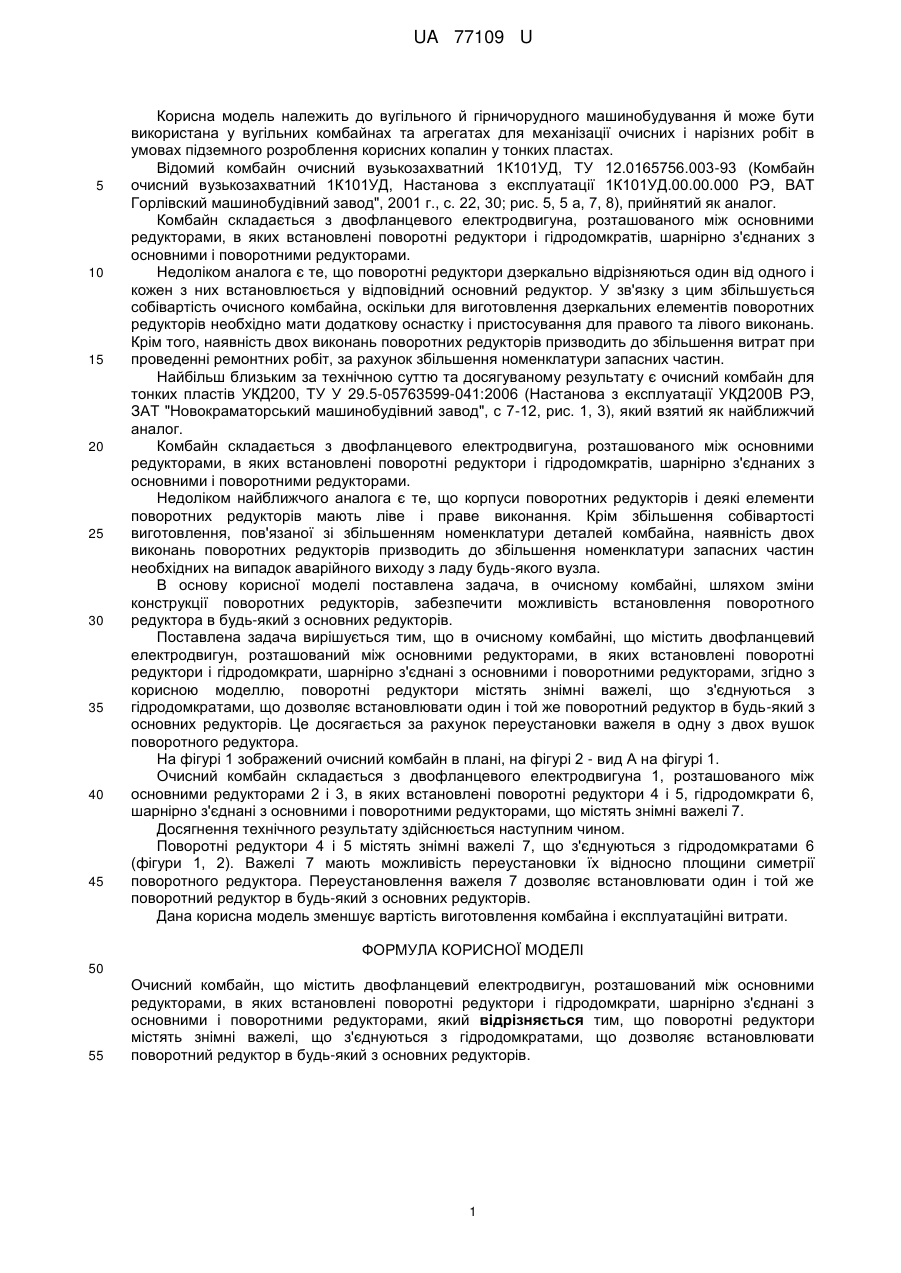

Реферат: Очисний комбайн містить двофланцевий електродвигун, редуктори, гідродомкрати, знімні важелі. UA 77109 U (54) ОЧИСНИЙ КОМБАЙН UA 77109 U UA 77109 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вугільного й гірничорудного машинобудування й може бути використана у вугільних комбайнах та агрегатах для механізації очисних і нарізних робіт в умовах підземного розроблення корисних копалин у тонких пластах. Відомий комбайн очисний вузькозахватний 1К101УД, ТУ 12.0165756.003-93 (Комбайн очисний вузькозахватний 1К101УД, Настанова з експлуатації 1К101УД.00.00.000 РЭ, ВАТ Горлівский машинобудівний завод", 2001 г., с. 22, 30; рис. 5, 5 а, 7, 8), прийнятий як аналог. Комбайн складається з двофланцевого електродвигуна, розташованого між основними редукторами, в яких встановлені поворотні редуктори і гідродомкратів, шарнірно з'єднаних з основними і поворотними редукторами. Недоліком аналога є те, що поворотні редуктори дзеркально відрізняються один від одного і кожен з них встановлюється у відповідний основний редуктор. У зв'язку з цим збільшується собівартість очисного комбайна, оскільки для виготовлення дзеркальних елементів поворотних редукторів необхідно мати додаткову оснастку і пристосування для правого та лівого виконань. Крім того, наявність двох виконань поворотних редукторів призводить до збільшення витрат при проведенні ремонтних робіт, за рахунок збільшення номенклатури запасних частин. Найбільш близьким за технічною суттю та досягуваному результату є очисний комбайн для тонких пластів УКД200, ТУ У 29.5-05763599-041:2006 (Настанова з експлуатації УКД200В РЭ, ЗАТ "Новокраматорський машинобудівний завод", с 7-12, рис. 1, 3), який взятий як найближчий аналог. Комбайн складається з двофланцевого електродвигуна, розташованого між основними редукторами, в яких встановлені поворотні редуктори і гідродомкратів, шарнірно з'єднаних з основними і поворотними редукторами. Недоліком найближчого аналога є те, що корпуси поворотних редукторів і деякі елементи поворотних редукторів мають ліве і праве виконання. Крім збільшення собівартості виготовлення, пов'язаної зі збільшенням номенклатури деталей комбайна, наявність двох виконань поворотних редукторів призводить до збільшення номенклатури запасних частин необхідних на випадок аварійного виходу з ладу будь-якого вузла. В основу корисної моделі поставлена задача, в очисному комбайні, шляхом зміни конструкції поворотних редукторів, забезпечити можливість встановлення поворотного редуктора в будь-який з основних редукторів. Поставлена задача вирішується тим, що в очисному комбайні, що містить двофланцевий електродвигун, розташований між основними редукторами, в яких встановлені поворотні редуктори і гідродомкрати, шарнірно з'єднані з основними і поворотними редукторами, згідно з корисною моделлю, поворотні редуктори містять знімні важелі, що з'єднуються з гідродомкратами, що дозволяє встановлювати один і той же поворотний редуктор в будь-який з основних редукторів. Це досягається за рахунок переустановки важеля в одну з двох вушок поворотного редуктора. На фігурі 1 зображений очисний комбайн в плані, на фігурі 2 - вид А на фігурі 1. Очисний комбайн складається з двофланцевого електродвигуна 1, розташованого між основними редукторами 2 і 3, в яких встановлені поворотні редуктори 4 і 5, гідродомкрати 6, шарнірно з'єднані з основними і поворотними редукторами, що містять знімні важелі 7. Досягнення технічного результату здійснюється наступним чином. Поворотні редуктори 4 і 5 містять знімні важелі 7, що з'єднуються з гідродомкратами 6 (фігури 1, 2). Важелі 7 мають можливість переустановки їх відносно площини симетрії поворотного редуктора. Переустановлення важеля 7 дозволяє встановлювати один і той же поворотний редуктор в будь-який з основних редукторів. Дана корисна модель зменшує вартість виготовлення комбайна і експлуатаційні витрати. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Очисний комбайн, що містить двофланцевий електродвигун, розташований між основними редукторами, в яких встановлені поворотні редуктори і гідродомкрати, шарнірно з'єднані з основними і поворотними редукторами, який відрізняється тим, що поворотні редуктори містять знімні важелі, що з'єднуються з гідродомкратами, що дозволяє встановлювати поворотний редуктор в будь-який з основних редукторів. 1 UA 77109 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюShearer
Автори англійськоюBublyk Mykhailo Leonidovych, Kosariev Vasyl Vasyliovych, Stepanenko Serhii Volodymyrovych, Fedotov Yurii Anatoliiovych
Назва патенту російськоюОчистной комбайн
Автори російськоюБублик Михаил Леонидович, Косарев Василий Васильевич, Степаненко Сергей Владимирович, Федотов Юрий Анатолиевич
МПК / Мітки
МПК: E21C 27/02
