Конічний ежекційний скрубер з рухомою насадкою

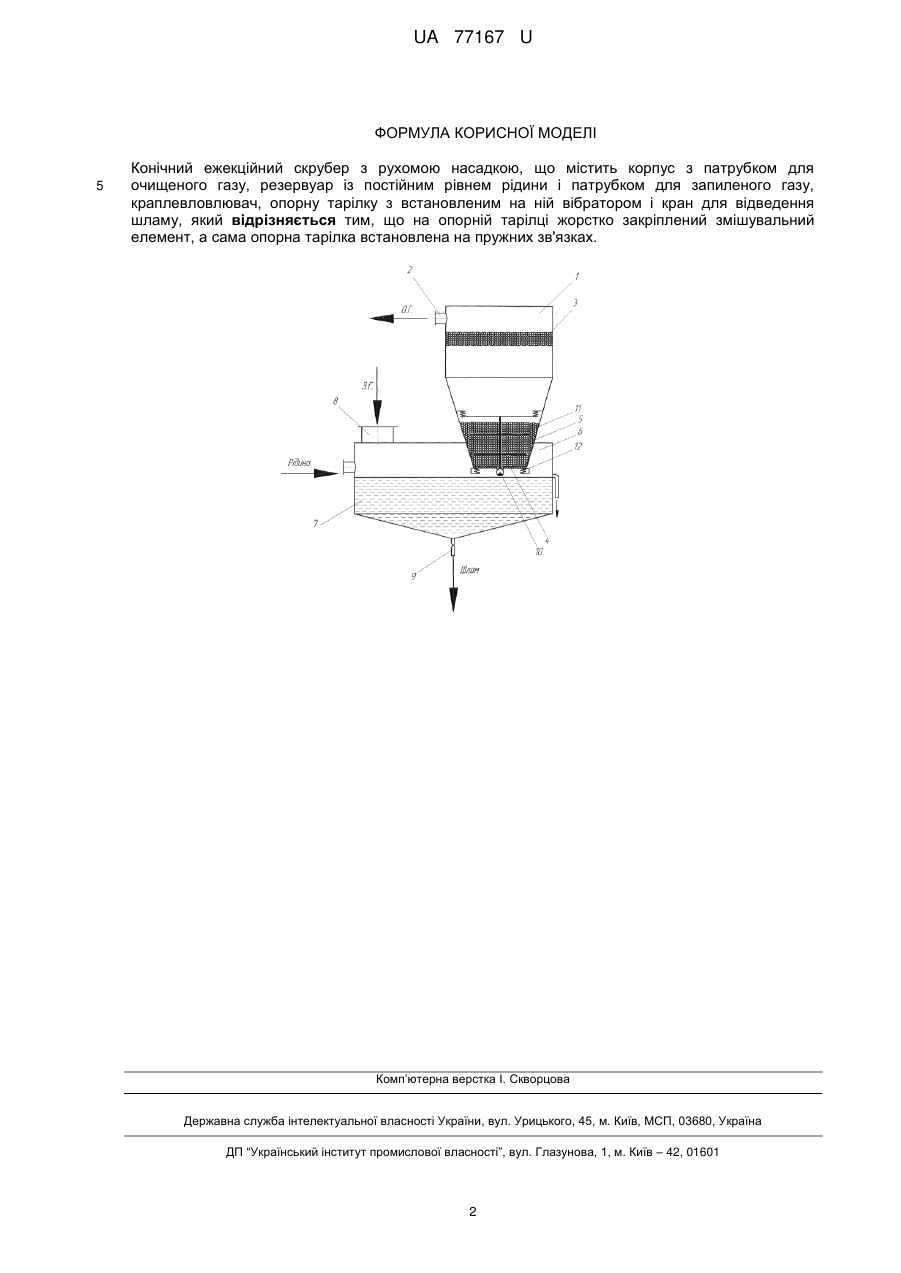

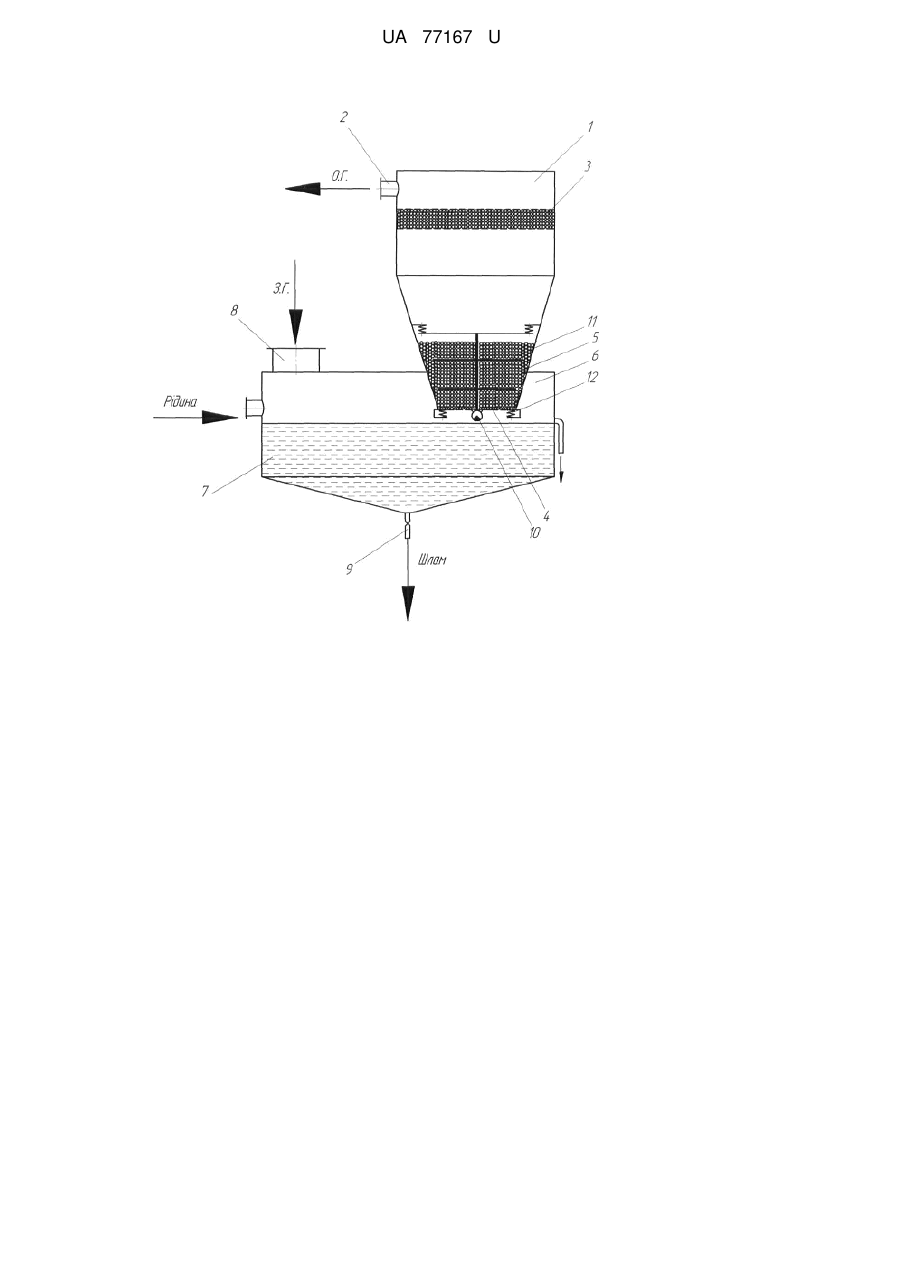

Реферат: Конічний ежекційний скрубер з рухомою насадкою містить корпус з патрубком для очищеного газу, резервуар із постійним рівнем рідини і патрубком для запиленого газу, краплевловлювач, опорну тарілку з встановленим на ній вібратором, кран для відведення шламу, змішувальний елемент. UA 77167 U (54) КОНІЧНИЙ ЕЖЕКЦІЙНИЙ СКРУБЕР З РУХОМОЮ НАСАДКОЮ UA 77167 U UA 77167 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідромеханічного обладнання, зокрема до апаратів для мокрого газоочищення і може бути застосована в хімічній, харчовій та інших галузях промисловості. Для поліпшення розподілу рідини й зменшення краплевиносу широко застосовуються апарати конічної форми з рухомою насадкою. Так, відомий конічний ежекційний скрубер з рухомою кульовою насадкою, що містить корпус з патрубком для очищеного газу, резервуар з постійним рівнем рідини і патрубком для запиленого газу, краплевловлювач, опорну тарілку і кран для відведення шламу [Биргер М.И., Вальдберг А.Ю., Мягков Б.И. и др.; Под общ. ред. А.А.Русанова. Справочник по пыле- и золоулавливанию. - М.: Энергоатомиздат, 1983. - С. 106, рис. 4.24.6]. Цей скрубер відрізняється значною простотою, проте він має відносно низьку ефективність через недостатню взаємодію насадки зі зрошувальною рідиною. Найбільш близьким аналогом є конічний ежекційний скрубер з рухомою насадкою, що містить корпус з патрубком для очищеного газу, резервуар з постійним рівнем рідини і патрубком для запиленого газу, краплевловлювач, опорну пружну тарілку, на якій встановлено вібратор і кран для відведення шламу, при цьому насадка виконана з пружних матеріалів [Патент РФ №2286835 СІ, МПК (2006) B01D47/14, B01D53/18, заявл. 14.03.2005, опубл. 11.11.2006]. На відміну від аналога, що розглянуто, цей скрубер за рахунок встановлення вібратора і виконання опорної тарілки і насадки з пружних матеріалів дозволяє перейти до режиму вібропсевдозрідженого шару, при якому збільшується ефективність взаємодії насадки з газом, а отже і роботи апарата в цілому. Проте він має ще відносно низьку ефективність, оскільки безпосередньо вібрації більш за все піддається насадка, що розташована біля опорної тарілки, а жорстке закріплення опорної тарілки призводить до вібраційного навантаження всього скрубера, що зменшує його надійність. В основу корисної моделі поставлено задачу вдосконалення конічного ежекційного скрубера з рухомою насадкою, в якому нове конструктивне виконання її опорної тарілки забезпечило би дію вібрації на весь об'єм насадки в скрубері і одночасно зменшило би вібраційне навантаження на корпус апарата, а отже і підвищило ефективність роботи і надійність скрубера. Поставлена задача вирішується тим, що у конічному ежекційному скрубері з рухомою насадкою, що містить корпус з патрубком для очищеного газу, резервуар з постійним рівнем рідини і патрубком для запиленого газу, краплевловлювач, опорну тарілку з встановленим на ній вібратором і кран для відведення шламу, згідно з корисною моделлю на опорній тарілці жорстко закріплений змішувальний елемент, а сама опорна тарілка встановлена на пружних зв'язках. Встановлення опорної тарілки на пружних зв'язках значно розвантажує корпус скрубера від вібраційного навантаження. А жорстке закріплення змішувального елемента на опорній тарілці забезпечує рівномірну передачу вібрації на весь об'єм насадки в скрубері. Інтенсивність взаємодії насадки з газом залежить від конструкції змішувального елемента. Сутність корисної моделі пояснюється кресленням, на якому зображений конічний ежекційний скрубер з рухомою насадкою. Конічний ежекційний скрубер з рухомою насадкою містить корпус 1, патрубок 2 для очищеного газу, краплевловлювач 3, опорну тарілку 4, на якій розташований шар насадки 5, резервуар 6 з постійним рівнем рідини 7, патрубок 8 для запиленого газу і кран 9 для відведення шламу. До опорної тарілки 4 жорстко закріплені вібратор 10 і змішувальний елемент 11, а саму опорну тарілку 4 встановлено на пружних зв'язках 12. Опорна тарілка 4 має фіксований зазор відносно дзеркала рідини 7, яка заповнює резервуар 6. Конічний ежекційний скрубер з рухомою насадкою працює в такий спосіб. Запилений газ подається в резервуар 6 з постійним рівнем рідини 7 крізь патрубок 8. Зрошення насадки 5 здійснюється рідиною, яка всмоктується з резервуара 6 з постійним рівнем рідини 7 газами, які підлягають очищенню. Зазор між опорною тарілкою 4 і дзеркалом рідини 7, яка заповнює резервуар 6 підбирається залежно від продуктивності апарата. Для інтенсифікації гідродинамічного режиму вмикається вібратор 10. При цьому опорна тарілка 4, яка встановлена разом із змішувальним елементом 11 на пружних зв'язках 12, починають рухатися, насадка 5 більш інтенсивно переміщується у газорідинній суміші, завдяки чому у скрубері створюється режим вібропсевдозрідженого шару. Шлам виводиться через кран 9, а очищений газ - через патрубок 2. Завдяки встановленню опорної тарілка 4 на пружних зв'язках 12 зменшується вплив вібратора 10 на корпус 1, що підвищує надійність скрубера. Запропонований скрубер рівномірно розподіляє вібраційний вплив у всьому шарі насадки, дає можливість змінювати інтенсивність вібрації, істотно підвищує ефективність процесу газоочищення. 1 UA 77167 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Конічний ежекційний скрубер з рухомою насадкою, що містить корпус з патрубком для очищеного газу, резервуар із постійним рівнем рідини і патрубком для запиленого газу, краплевловлювач, опорну тарілку з встановленим на ній вібратором і кран для відведення шламу, який відрізняється тим, що на опорній тарілці жорстко закріплений змішувальний елемент, а сама опорна тарілка встановлена на пружних зв'язках. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
