Гравітаційний апарат для збагачення тонкоздрібнених руд і шламів

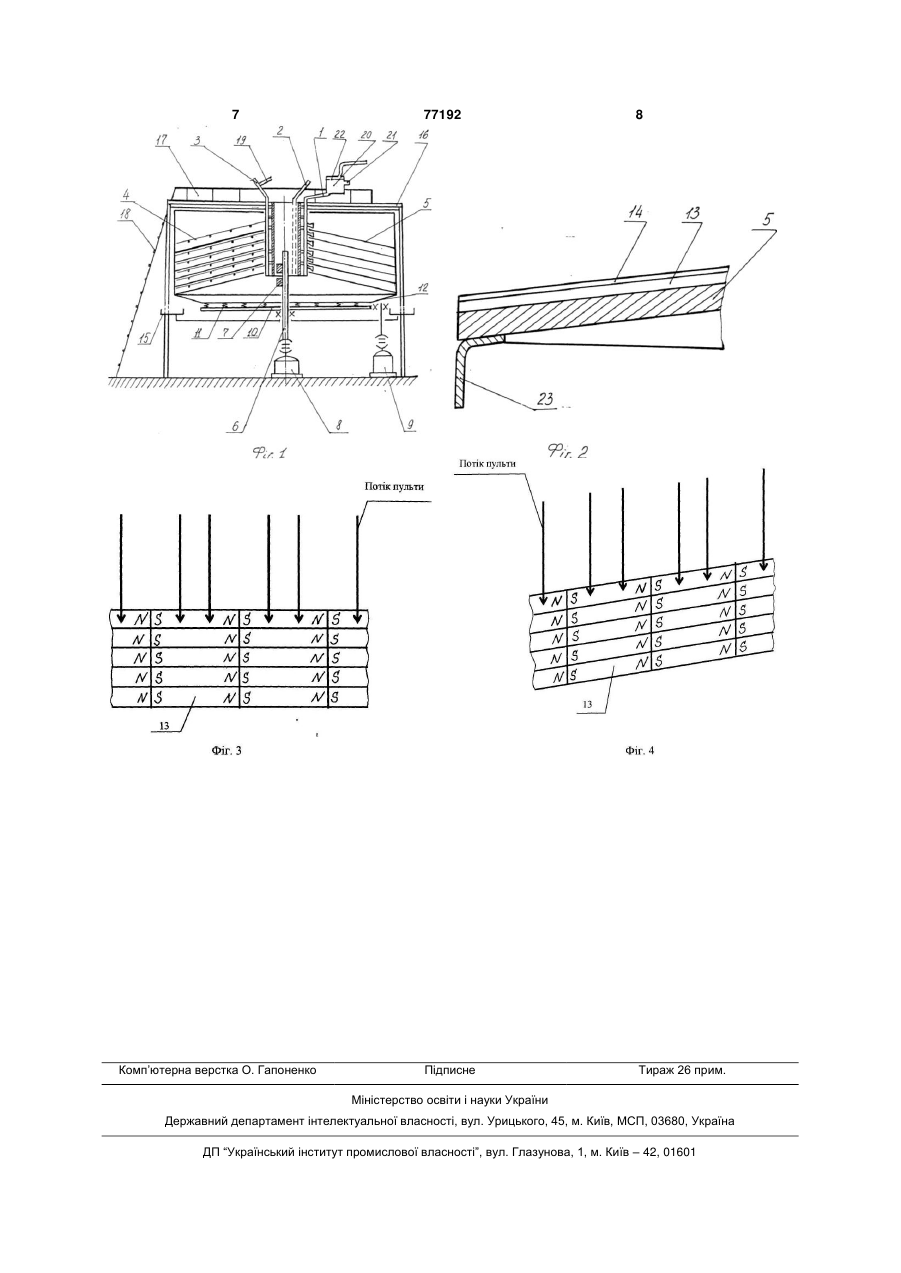

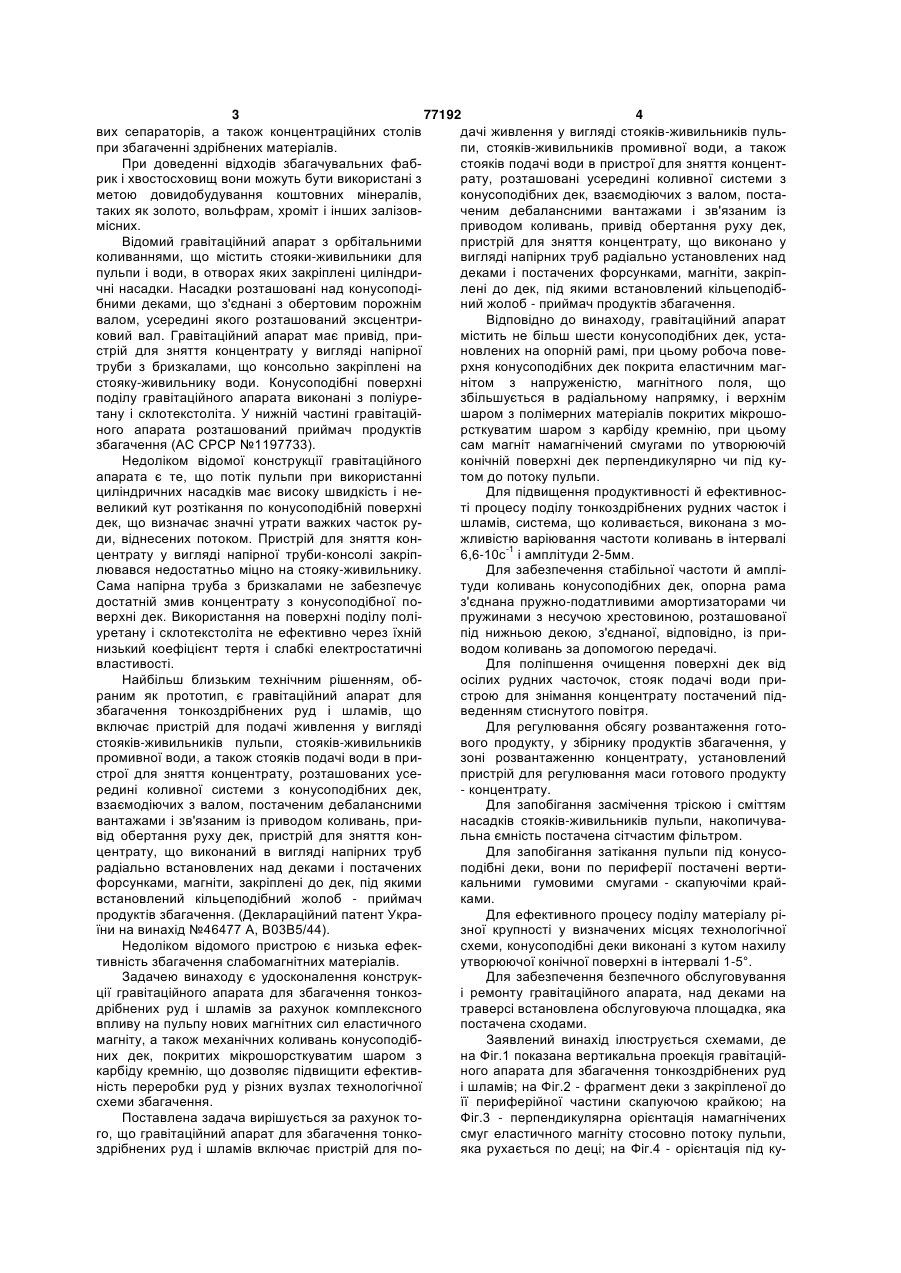

1. Гравітаційний апарат для збагачення тонкоздрібнених руд і шламів, що включає пристрій для подачі живлення у вигляді стояків-живильників пульпи, стояків-живильників промивної води, а також стояків подачі води в пристрої для зняття концентрату, які розташовані усередині коливної системи з конусоподібних дек, взаємодіючих з валом, оснащеним дебалансними вантажами і зв'язаним із приводом коливань, привід обертання руху дек, пристрій для зняття концентрату, що виконано у вигляді напірних труб, радіально встановлених над деками і оснащених форсунками, магніти, закріплені до дек, під якими встановлений кільцеподібний жолоб - приймач продуктів збагачення, який відрізняється тим, що гравітаційний апарат містить не більше шести конусоподібних дек, установлених на опорній рамі, при цьому робоча поверхня конусоподібних дек покрита еластичним магнітом зі зростаючою в радіальному напрямку напруженістю магнітного поля і верхнім шаром з полімерних матеріалів, покритих мікрошорсткуватим шаром з карбіду кремнію, при цьому сам магніт намагнічений смугами по утворюючій конічній поверхні дек перпендикулярно чи під кутом до потоку пульпи. C2 2 (19) 1 3 77192 4 вих сепараторів, а також концентраційних столів дачі живлення у вигляді стояків-живильників пульпри збагаченні здрібнених матеріалів. пи, стояків-живильників промивної води, а також При доведенні відходів збагачувальних фабстояків подачі води в пристрої для зняття концентрик і хвостосховищ вони можуть бути використані з рату, розташовані усередині коливної системи з метою довидобудування коштовних мінералів, конусоподібних дек, взаємодіючих з валом, постатаких як золото, вольфрам, хроміт і інших залізовченим дебалансними вантажами і зв'язаним із місних. приводом коливань, привід обертання руху дек, Відомий гравітаційний апарат з орбітальними пристрій для зняття концентрату, що виконано у коливаннями, що містить стояки-живильники для вигляді напірних труб радіально установлених над пульпи і води, в отворах яких закріплені циліндридеками і постачених форсунками, магніти, закріпчні насадки. Насадки розташовані над конусоподілені до дек, під якими встановлений кільцеподіббними деками, що з'єднані з обертовим порожнім ний жолоб - приймач продуктів збагачення. валом, усередині якого розташований эксцентриВідповідно до винаходу, гравітаційний апарат ковий вал. Гравітаційний апарат має привід, примістить не більш шести конусоподібних дек, устастрій для зняття концентрату у вигляді напірної новлених на опорній рамі, при цьому робоча поветруби з бризкалами, що консольно закріплені на рхня конусоподібних дек покрита еластичним магстояку-живильнику води. Конусоподібні поверхні нітом з напруженістю, магнітного поля, що поділу гравітаційного апарата виконані з поліурезбільшується в радіальному напрямку, і верхнім тану і склотекстоліта. У нижній частині гравітаційшаром з полімерних матеріалів покритих мікрошоного апарата розташований приймач продуктів рсткуватим шаром з карбіду кремнію, при цьому збагачення (АС СРСР №1197733). сам магніт намагнічений смугами по утворюючій Недоліком відомої конструкції гравітаційного конічній поверхні дек перпендикулярно чи під куапарата є те, що потік пульпи при використанні том до потоку пульпи. циліндричних насадків має високу швидкість і неДля підвищення продуктивності й ефективносвеликий кут розтікання по конусоподібній поверхні ті процесу поділу тонкоздрібнених рудних часток і дек, що визначає значні утрати важких часток рушламів, система, що коливається, виконана з моди, віднесених потоком. Пристрій для зняття конжливістю варіювання частоти коливань в інтервалі центрату у вигляді напірної труби-консолі закріп6,6-10с-1 і амплітуди 2-5мм. лювався недостатньо міцно на стояку-живильнику. Для забезпечення стабільної частоти й ампліСама напірна труба з бризкалами не забезпечує туди коливань конусоподібних дек, опорна рама достатній змив концентрату з конусоподібної поз'єднана пружно-податливими амортизаторами чи верхні дек. Використання на поверхні поділу поліпружинами з несучою хрестовиною, розташованої уретану і склотекстоліта не ефективно через їхній під нижньою декою, з'єднаної, відповідно, із принизький коефіцієнт тертя і слабкі електростатичні водом коливань за допомогою передачі. властивості. Для поліпшення очищення поверхні дек від Найбільш близьким технічним рішенням, обосілих рудних часточок, стояк подачі води прираним як прототип, є гравітаційний апарат для строю для знімання концентрату постачений підзбагачення тонкоздрібнених руд і шламів, що веденням стиснутого повітря. включає пристрій для подачі живлення у вигляді Для регулювання обсягу розвантаження готостояків-живильників пульпи, стояків-живильників вого продукту, у збірнику продуктів збагачення, у промивної води, а також стояків подачі води в призоні розвантаженню концентрату, установлений строї для зняття концентрату, розташованих усепристрій для регулювання маси готового продукту редині коливної системи з конусоподібних дек, - концентрату. взаємодіючих з валом, постаченим дебалансними Для запобігання засмічення тріскою і сміттям вантажами і зв'язаним із приводом коливань, принасадків стояків-живильників пульпи, накопичувавід обертання руху дек, пристрій для зняття конльна ємність постачена сітчастим фільтром. центрату, що виконаний в вигляді напірних труб Для запобігання затікання пульпи під конусорадіально встановлених над деками і постачених подібні деки, вони по периферії постачені вертифорсунками, магніти, закріплені до дек, під якими кальними гумовими смугами - скапуючіми крайвстановлений кільцеподібний жолоб - приймач ками. продуктів збагачення. (Деклараційний патент УкраДля ефективного процесу поділу матеріалу ріїни на винахід №46477 А, В03В5/44). зної крупності у визначених місцях технологічної Недоліком відомого пристрою є низька ефексхеми, конусоподібні деки виконані з кутом нахилу тивність збагачення слабомагнітних матеріалів. утворюючої конічної поверхні в інтервалі 1-5°. Задачею винаходу є удосконалення конструкДля забезпечення безпечного обслуговування ції гравітаційного апарата для збагачення тонкозі ремонту гравітаційного апарата, над деками на дрібнених руд і шламів за рахунок комплексного траверсі встановлена обслуговуюча площадка, яка впливу на пульпу нових магнітних сил еластичного постачена сходами. магніту, а також механічних коливань конусоподібЗаявлений винахід ілюструється схемами, де них дек, покритих мікрошорсткуватим шаром з на Фіг.1 показана вертикальна проекція гравітаційкарбіду кремнію, що дозволяє підвищити ефективного апарата для збагачення тонкоздрібнених руд ність переробки руд у різних вузлах технологічної і шламів; на Фіг.2 - фрагмент деки з закріпленої до схеми збагачення. її периферійної частини скапуючою крайкою; на Поставлена задача вирішується за рахунок тоФіг.3 - перпендикулярна орієнтація намагнічених го, що гравітаційний апарат для збагачення тонкосмуг еластичного магніту стосовно потоку пульпи, здрібнених руд і шламів включає пристрій для пояка рухається по деці; на Фіг.4 - орієнтація під ку 5 77192 6 том намагнічених смуг еластичного магніту стосопродуктивність апарата. вно потоку пульпи, яка рухається по деці. Важкі частки осідають на деках 5 і утримуютьГравітаційний апарат для збагачення тонкоздся на них, а легкі частки порожньої породи і немагрібнених руд і шламів, включає стояки-живильники нітні несуться поточною пульпою по поверхні дек 5 пульпи 1, стояки-живильники промивної води 2, а у приймач продуктів збагачення 15 у відділення також стояки подачі води 3 у пристрої для зняття для хвостів. Важкі слабомагнітні частки осідають концентрату 4. Коливна система з конусоподібних на поверхні дек 5 і віддаляються потоком води дек 5 взаємодіє з валом 6, постаченим дебаланспристрою для зняття концентрату 4-у відповідне ними вантажами 7, зв'язаним із приводом коливідділення приймача продуктів збагачення 15. Підвань 8. Привід обертання 9 дек 5 взаємодіє з ними вищення ефективності розвантаження концентраза допомогою несучої хрестовини 10, пружнихту досягається додатковим підведенням стиснутоподатливих амортизаторів чи пружин 11, опорної го повітря 19 у стояк подачі води 3. рами 12. Пристрій для зняття концентрату 4, викоЗастосування зростаючої напруженості магнітнано у вигляді напірних труб радіально встановного поля в радіальному напрямку і нанесеного лених над деками 5 і постаченими форсунками. До зверху еластичного магніту 13 шару з полімерного зовнішньої поверхні конусоподібних дек 5 закріпматеріалу 14 покритого мікрошорсткуватим шаром лений еластичний магніт 13 зі зростаючою напруз карбіду кремнію, дозволяє підвищити ефект поженістю магнітного поля в радіальному напрямку. ділу часток у кілька разів за рахунок комплексного Магніти 13 намагнічені смугами по утворюючій впливу магнітних сил і тертя. Еластичний магніт конічній поверхні дек 5 чи під кутом. Верхній шар 13, намагнічений смугами по утворюючій поверхні магніту 13 виконаний з полімерних матеріалів 14 конусоподібної деки 5 перпендикулярно чи під купокритих мікрошорсткуватим шаром з карбіду кретом до потоку пульпи, що рухається, дозволяє мнію. використовувати апарат, що заявляється, у різних Під деками 5 установлений кільцеподібний місцях технологічної схеми збагачення при різної жолоб - приймач продуктів збагачення 15. крупнисті часток пульпи в залежності від необхідНа траверсі 16 встановлена обслуговуюча них якісних і кількісних показників одержуваного площадка 17, постачена сходами 18. концентрату. Стояк подачі води 3 пристрою для знімання Заявлений інтервал коливань системи дек законцентрату 4 може бути постачений підведенням безпечує максимально високий ефект "витрушустиснутого повітря 19. вання" і витягу непродуктивних часток пульпи. Стояк-живильник пульпи 1 може бути зв'язаДля попередження влучення бур'янистих часний з накопичувальною ємністю пульпи 20, постаток, тріски в гравітаційний апарат, накопичувальну ченої пристроєм підтримки постійного рівня пульпи ємність 20 постачають сітчастим фільтром 22, що 21 і сітчастим фільтром 22 на вході. очищають у міру засмічення. Конусоподібні деки 5 по периферії можуть буТехнічне обслуговування гравітаційної устаноти постачені вертикальними гумовими смугами 23 вки прямо зв'язано з необхідністю перевірки чи - скапуючіми крайками. заміни насадків . Для безпечного обслуговування і Конусоподібні деки 5 можуть бути виконані з ремонту гравітаційного апарата запропоновано кутом нахилу утворюючої конічної поверхні рівним розміщення у верхній його частині закріпленої до 1-5°. траверси 16, обслуговуючої площадки 17, постаГравітаційний апарат працює таким чином. ченою відкидними сходами 18. Від приводу коливань 8 обертання передаєтьДослідно-промисловими випробуваннями ся на вал 6 з дебалансами 7. Дебаланси 7 ствовстановлено, що ефективність роботи пристрою рюють силу, що через опорну раму 12 передаєтьповною мірою залежить від постійного тиску пулься на систему конусоподібних дек 5, викликаючи пи в стояках-живильниках. Для цього накопичуваїхній орбітальні (кругові) коливання в горизонтальльна ємність постачена пристроєм підтримки посній площині. тійного рівня пульпи 21, що запобігає Конусоподібні деки 5 з'єднані між собою і до переповненню накопичувальної ємності і, відповіопорної рами 12 за допомогою шпильок. дно, збільшення тиску пульпи в стояках. Одночасно від приводу обертання 9, через неЕкспериментальні дослідження показали, що сучу хрестовину 10, амортизатори 11 і опорну равиконання утворюючої дек під кутом 1-5° дозволяє му 12 блок конусоподібних дек 5 приводиться в одержати високу якість концентрату в прямої заобертальний рух. лежності від фізико-механічних властивостей руди Зі стояків-живильників 1, 2 через насадки на і ступеня її дроблення. поверхню конусоподібних дек 5 подається пульпа і Тому, що зазначений діапазон кутів має невепромивна вода. лику величину, то як, направляючу площину для Товщина шару потоку пульпи в радіальному стікаючої в приймач продуктів збагачення компонапрямку знижується і швидкість плину зменшунентів пульпи, запропоновано закріплювати до ється в кілька разів. Характер плину пульпи, хвипериферійної частини деків скапуючу крайку 23. льовий у верхній її розрідженій частині, де рухаДослідно-промислові випробування технічного ються, в основному, легкі частки, а в нижньому рішення, що заявляється, показали можливість шарі йде інтенсивний процес осадження й ущільйого застосування для збагачення різних руд і нення шару важких часток. Накладення орбітальодержання при цьому концентрату з високими якіних коливань в інтервалі 6,6-10с-1 при амплітуді 2сними показниками. 5мм прискорює процес поділу пульпи і збільшує 7 Комп’ютерна верстка О. Гапоненко 77192 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
