Гравітаційний апарат з орбітальними коливаннями
Номер патенту: 46477
Опубліковано: 15.05.2002
Автори: Бизов Володимир Федорович, Ширяєв Андрій Андрійович, Ломовцев Лев Олексійович, Субота Леся Федорівна, Капленко Юрій Петрович, Мельничук Світлана Анатоліївна, Єрмак Олександр Володимирович
Формула / Реферат

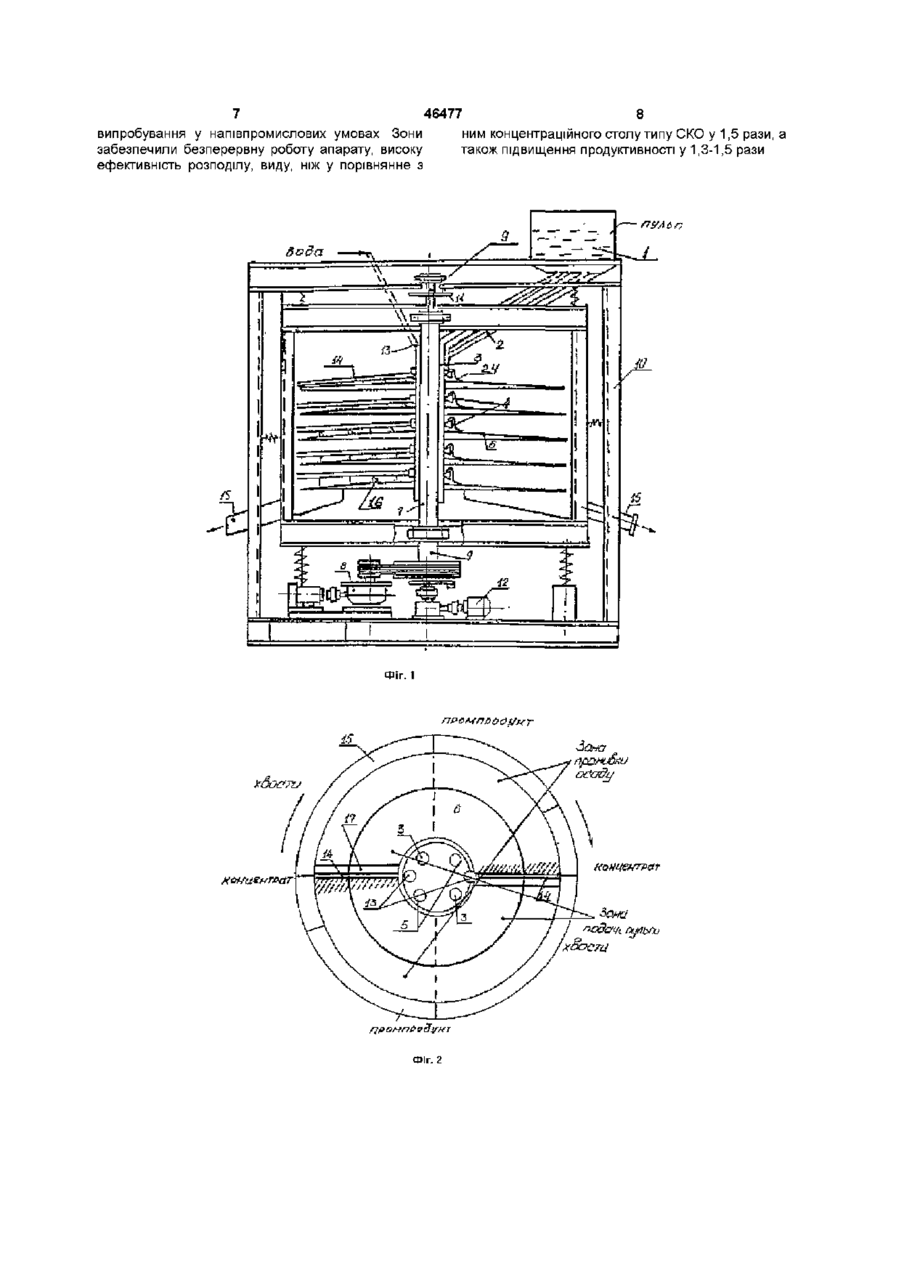

1. Гравітаційний апарат з орбітальними коливаннями, що містить стояки-живильники для пульпи та води, в отворах яких закріплені насадки, котрі розташовані над конусоподібними деками, з'єднаними з порожнистим валом, який обертається та всередині якого розташований ексцентриковий вал, привід, пристрій для зняття концентрату у вигляді напірної труби з бризкалками, консольно закріпленої на стояку-живильнику води, поверхні розподілу на конусоподібних деках із поліуретану та склотекстоліту, приймачі продуктів збагачення, який відрізняється тим, що стояки-живильники оснащені конічними насадками, що розходяться під кутом 50, а в пристрої для зняття концентрату вздовж напірної труби з одного боку під нахилом до поверхні конусоподібних дек розташовані форсунки зі щілиновидними соплами і з діаметрально протилежної сторони вздовж всієї її довжини закріплена еластична пластина, що розділяється.

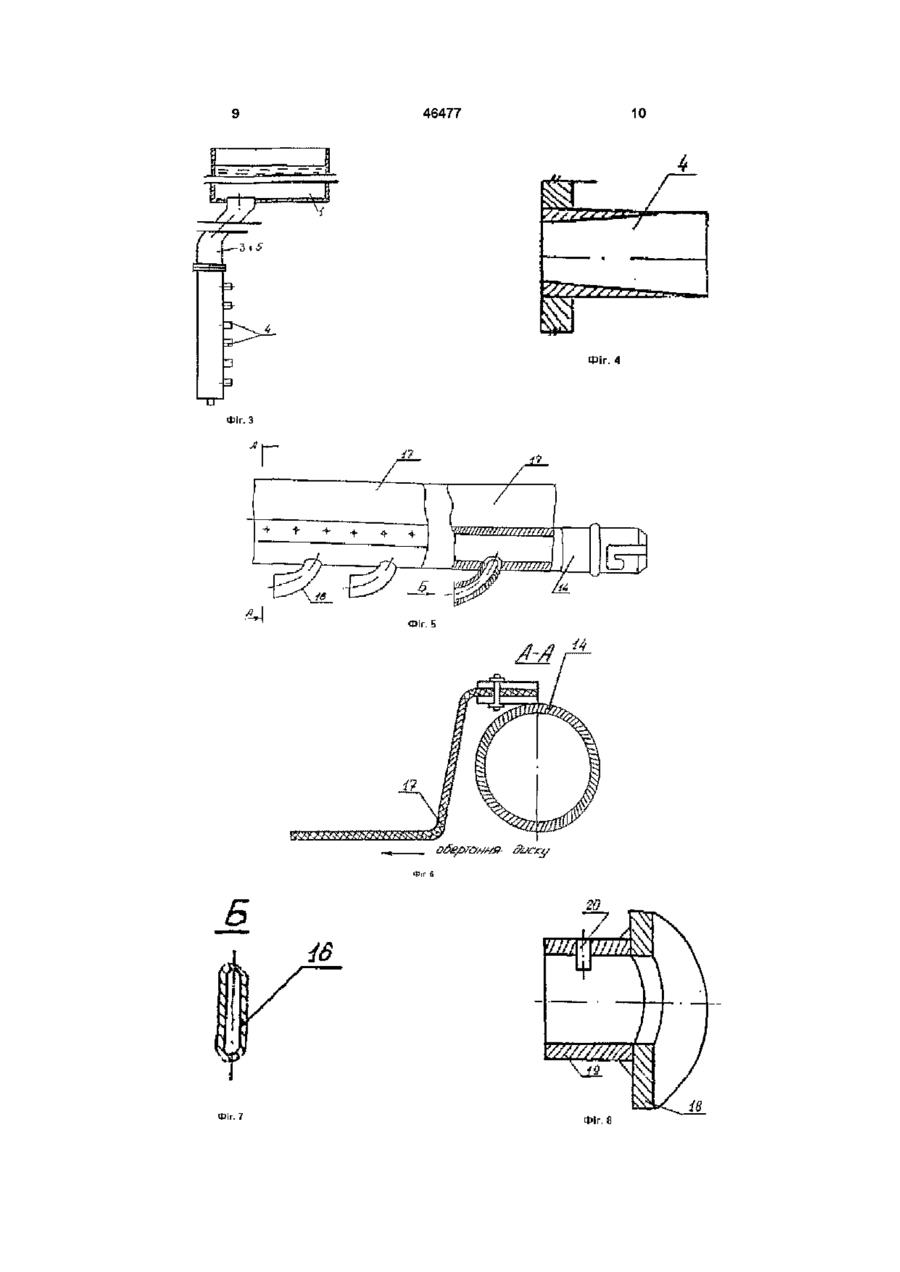

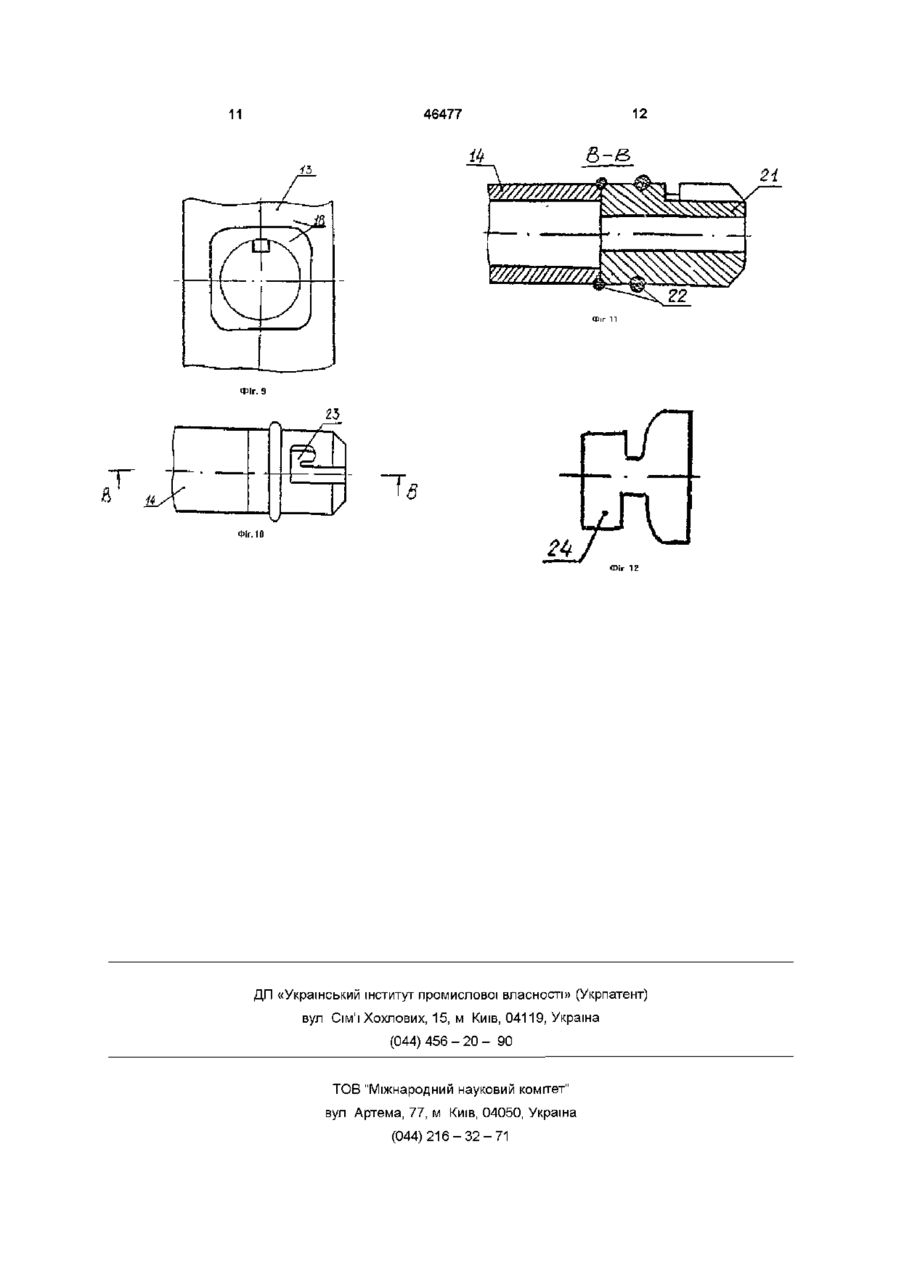

2. Гравітаційний апарат з орбітальними коливаннями за п. 1, який відрізняється тим, що пристрій для зняття концентрату у вигляді напірної труби-консолі на одному кінці має головку, розташовану у циліндричному патрубку з колектором і зафіксовану за допомогою штифта.
3. Гравітаційний апарат з орбітальними коливаннями за п.1, який відрізняється тим, що на конічних насадках зверху закріплений еластичний фартух.
4. Гравітаційний апарат з орбітальними коливаннями за п. 1, який відрізняється тим, що поверхня розподілу на конусоподібних деках виконана мікрошорсткою за рахунок суміші шарів абразивних порошків зі зв’язуючими, причому крупність порошків знижується в 4-5 разів від вершини до основи конуса.
Текст

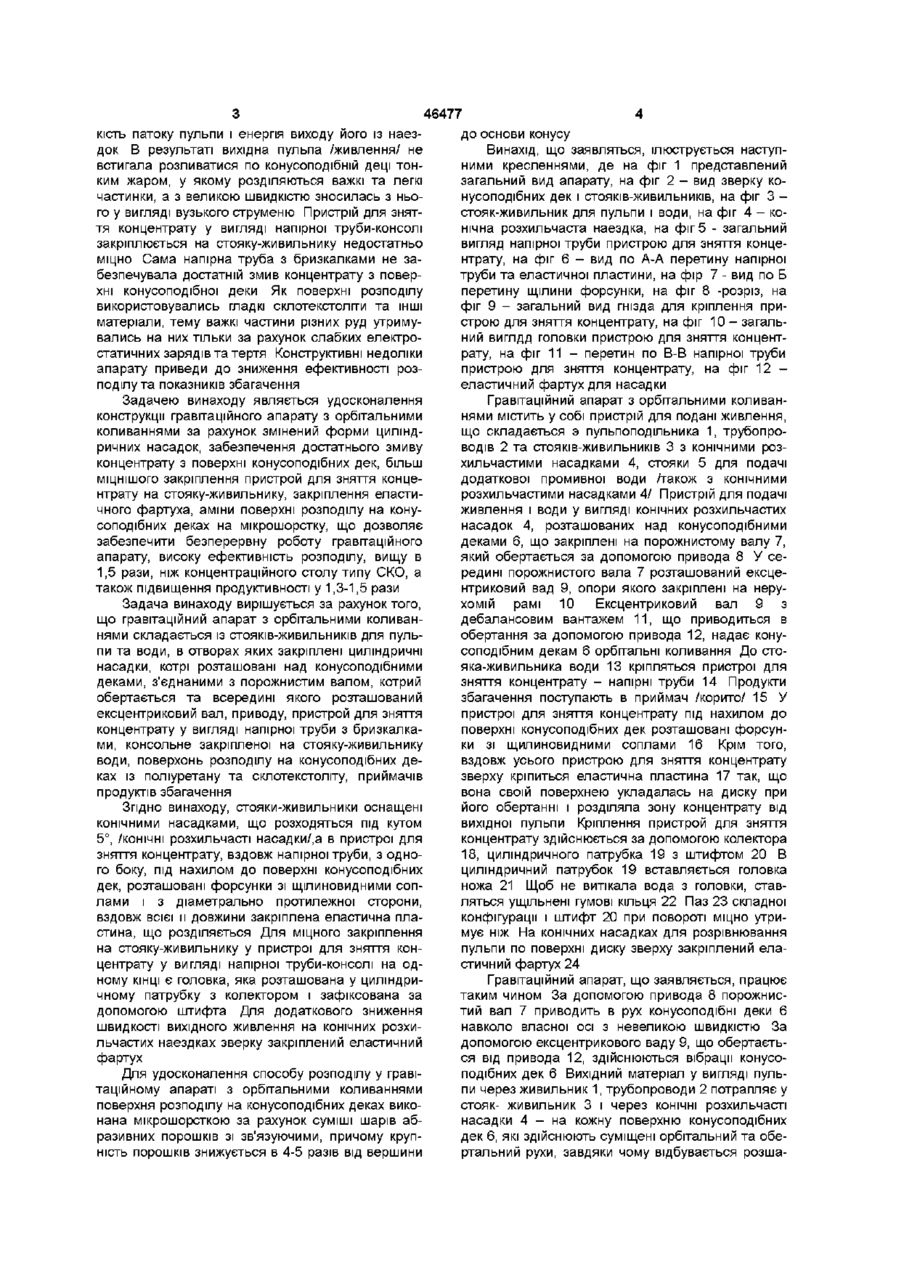

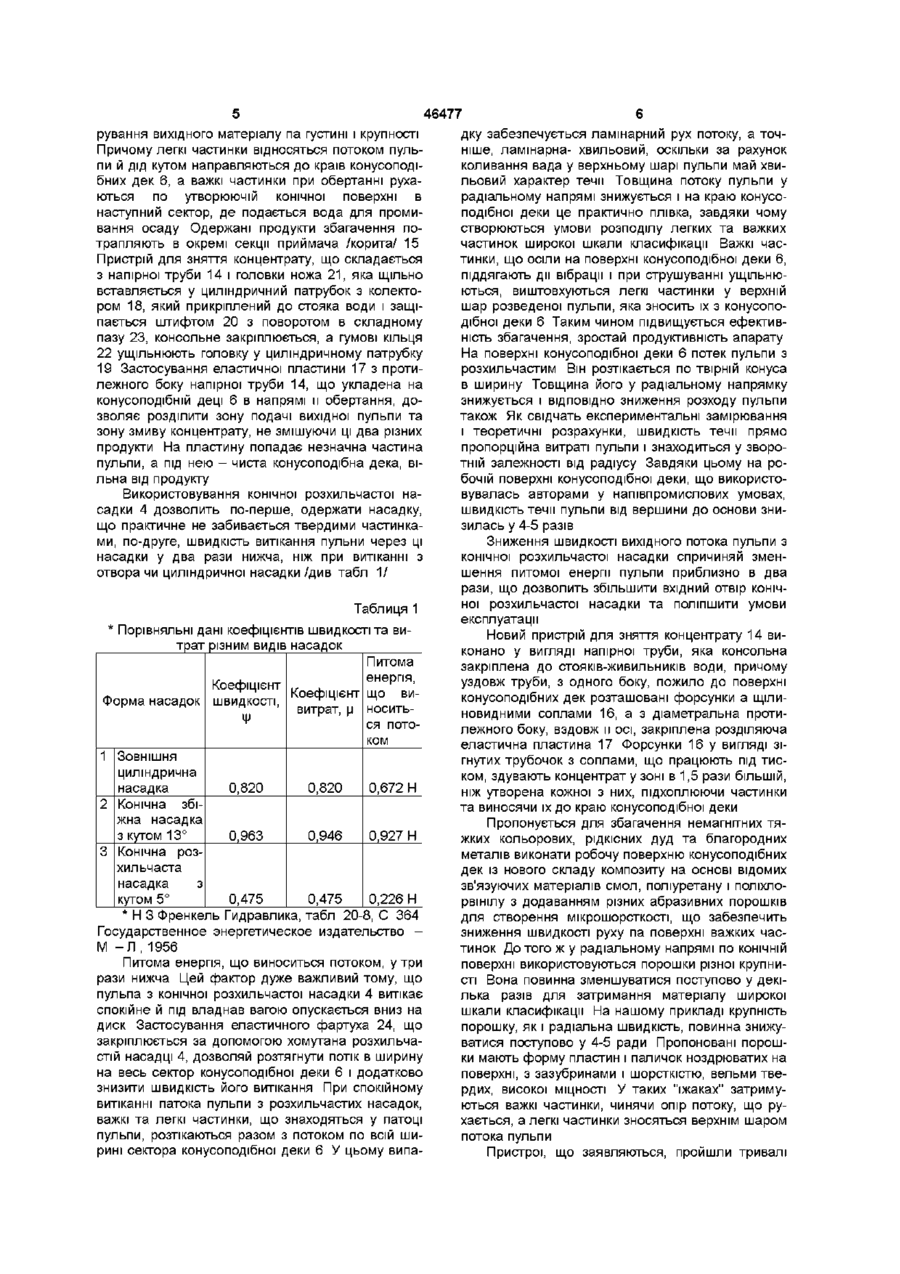

1 Гравітаційний апарат з орбітальними коливаннями, що містить стояки-живильники для пульпи та води, в отворах яких закріплені насадки, котрі розташовані над конусоподібними деками, з'єднаними з порожнистим валом, який обертається та всередині якого розташований ексцентриковий вал, привід, пристрій для зняття концентрату у вигляді напірної труби з бризкалками, консольно закріпленої на стояку-живильнику води, поверхні розподілу на конусоподібних деках із поліуретану та склотекстоліту, приймачі продуктів збагачення, який відрізняється тим, що стоякиживильники оснащені конічними насадками, що розходяться під кутом 5°, а в пристрої для зняття концентрату вздовж напірної труби з одного боку під нахилом до поверхні конусоподібних дек розташовані форсунки зі щілиновидними соплами і з діаметрально протилежної сторони вздовж всієї и довжини закріплена еластична пластина, що розділяється 2 Гравітаційний апарат з орбітальними коливаннями за п 1, який відрізняється тим, що пристрій для зняття концентрату у вигляді напірної труби-консолі на одному КІНЦІ має головку, розташовану у циліндричному патрубку з колектором і зафіксовану за допомогою штифта 3 Гравітаційний апарат з орбітальними коливаннями за п 1 , який відрізняється тим, що на конічних насадках зверху закріплений еластичний фартух 4 Гравітаційний апарат з орбітальними коливаннями за п 1, який відрізняється тим, що поверхня розподілу на конусоподібних деках виконана мікрошорсткою за рахунок суміші шарів абразивних порошків зі зв'язуючими, причому крупність порошків знижується в 4-5 разів від вершини до основи конуса Винахід відноситься до обладнання по збагаченню корисних копалин, а саме призначений для розподілу в рухомому потоці пульпи на похилій коливній поверхні тонкоподрібнених частинок та шлам і в руд кольорових, рідкісних та благородних металів, а також різних слабомагнітних руд Аналогом є відомий апарат з орбітальними коливаннями, що містить у собі конусоподібні деки, порожнистий вал, вал-віброзбудник, розміщений в середині порожнистого валу, привід, пристрій для подачі вихідного живлення, пристрої для зняття концентрату, що виконані у вигляді напірної труби з отворами, приймачі продуктів збагачення /А є СРСР №716596, кл ВОЗ В 5/74, 1980/ До його недоліків відноситься установка живильника у вигляді коаксіальних циліндрів над робочими поверхнями зрізаних конусів, внаслідок чого радіус конусоподібних дек знизу догори зменшився, що створило незручність у відборі по поверкам однакових по якості продуктів розподілу і призвело до зниження ефективності розподілу В якості прототипу вибраний відомий гравітаційний апарат з орбітальними коливаннями /Ас, СРСР №1197733, кп ВОЗ В 5/74/ Гравітаційний апарат містить у собі стояки-живильники для пульпи і води, в отворах яких закріплені циліндричні насадки Ці насадки розташовані над конусоподібними деками, що з'єднані з порожнистим валом, котрий обертається та всередині якого розташований ексцентриковий вад Гравітаційний апарат мас привід, пристрій для зняття *' концентрату у вигляді напірної труби з брязкалами, які консольно закріплені на с то яку-живильнику води Також є поверхні розподілу на деках із поліуретану і склотекстоліту та приймачі продуктів збагачення Недоліком відомої конструкції є висока швид (О 46477 кість патоку пульпи і енергія виходу його із наездо основи конусу док В результаті вихідна пульпа /живлення/ не Винахід, що заявляться, ілюструється наступвстигала розливатися по конусоподібній деці тонними кресленнями, де на фіг 1 представлений ким жаром, у якому розділяються важкі та легкі загальний вид апарату, на фіг 2 - вид зверку кочастинки, а з великою швидкістю зносилась з ньонусоподібних дек і СТОЯКІВ-ЖИВИЛЬНИКІВ, на фіг 3 го у вигляді вузького струменю Пристрій для знятстояк-живильник для пульпи і води, на фіг 4 - котя концентрату у вигляді напірної труби-консолі нічна розхильчаста наездка, на фіг 5 - загальний закріплюється на стояку-живильнику недостатньо вигляд напірної труби пристрою для зняття концеміцно Сама напірна труба з бризкалками не зантрату, на фіг 6 - вид по А-А перетину напірної безпечувала достатній змив концентрату з повертруби та еластичної пластини, на фір 7 - вид по Б хні конусоподібної деки Як поверхні розподілу перетину щілини форсунки, на фіг 8 -розріз, на використовувались гладкі склотекстоліти та ІНШІ фіг 9 - загальний вид гнізда для кріплення приматеріали, тему важкі частини різних руд утримустрою для зняття концентрату, на фіг 10 - загальвались на них тільки за рахунок слабких електроний виглдд головки пристрою для зняття концентстатичних зарядів та тертя Конструктивні недоліки рату, на фіг 11 - перетин по В-В напірної труби апарату приведи до зниження ефективності розпристрою для зняття концентрату, на фіг 12 поділу та показників збагачення еластичний фартух для насадки Задачею винаходу являється удосконалення Гравітаційний апарат з орбітальними коливанконструкції гравітаційного апарату з орбітальними нями містить у собі пристрій для подані живлення, коливаннями за рахунок змінений форми циліндщо складається э пульпоподільника 1, трубопроричних насадок, забезпечення достатнього змиву водів 2 та СТОЯКІВ-ЖИВИЛЬНИКІВ 3 з конічними розконцентрату з поверхні конусоподібних дек, більш хильчастими насадками 4, стояки 5 для подачі МІЦНІШОГО закріплення пристрой для зняття концедодаткової промивної води л^кож з конічними нтрату на стояку-живильнику, закріплення еластирозхильчастими насадками 4/ Пристрій для подачі чного фартуха, аміни поверхні розподілу на конуживлення і води у вигляді конічних розхильчастих соподібних деках на мікрошорстку, що дозволяє насадок 4, розташованих над конусоподібними забезпечити безперервну роботу гравітаційного деками 6, що закріплені на порожнистому валу 7, апарату, високу ефективність розподілу, вищу в який обертається за допомогою привода 8 У се1,5 рази, ніж концентраційного столу типу СКО, а редині порожнистого вала 7 розташований ексцетакож підвищення продуктивності у 1,3-1,5 рази нтриковий вад 9, опори якого закріплені на нерухомій рамі 10 Ексцентриковий вал 9 з Задача винаходу вирішується за рахунок того, дебалансовим вантажем 11, що приводиться в що гравітаційний апарат з орбітальними коливанобертання за допомогою привода 12, надає конунями складається із СТОЯКІВ-ЖИВИЛЬНИКІВ для пульсоподібним декам 6 орбітальні коливання До стопи та води, в отворах яких закріплені циліндричні яка-живильника води 13 кріпляться пристрої для насадки, котрі розташовані над конусоподібними зняття концентрату - напірні труби 14 Продукти деками, з'єднаними з порожнистим валом, котрий збагачення поступають в приймач /корито/ 15 У обертається та всередині якого розташований пристрої для зняття концентрату під нахилом до ексцентриковий вал, приводу, пристрой для зняття поверхні конусоподібних дек розташовані форсунконцентрату у вигляді напірної труби з бризкалкаки зі щилиновидними соплами 16 Крім того, ми, консольне закріпленої на стояку-живильнику вздовж усього пристрою для зняття концентрату води, поверхонь розподілу на конусоподібних дезверху кріпиться еластична пластина 17 так, що ках із поліуретану та склотекстоліту, приймачів вона своїй поверхнею укладалась на диску при продуктів збагачення його обертанні і розділяла зону концентрату від Згідно винаходу, стояки-живильники оснащені вихідної пульпи Кріплення пристрой для зняття конічними насадками, що розходяться під кутом концентрату здійснюється за допомогою колектора 5°, /КОНІЧНІ розхильчасті насадки/,а в пристрої для 18, циліндричного патрубка 19 з штифтом 20 В зняття концентрату, вздовж напірної труби, з одноциліндричний патрубок 19 вставляється головка го боку, під нахилом до поверхні конусоподібних ножа 21 Щоб не витікала вода з головки, ставдек, розташовані форсунки зі щілиновидними сопляться ущільнені гумові кільця 22 Паз 23 складної лами і з діаметрально протилежної сторони, конфігурації і штифт 20 при повороті міцно утривздовж всієї и довжини закріплена еластична пламує ніж На конічних насадках для розрівнювання стина, що розділяється Для міцного закріплення пульпи по поверхні диску зверху закріплений елана стояку-живильнику у пристрої для зняття констичний фартух 24 центрату у вигляді напірної труби-консолі на одному КІНЦІ є головка, яка розташована у циліндриГравітаційний апарат, що заявляється, працює чному патрубку з колектором і зафіксована за таким чином За допомогою привода 8 порожнисдопомогою штифта Для додаткового зниження тий вал 7 приводить в рух конусоподібні деки 6 швидкості вихідного живлення на конічних розхинавколо власної осі з невеликою швидкістю За льчастих наездках зверку закріплений еластичний допомогою ексцентрикового ваду 9, що обертаєтьфартух ся від привода 12, здійснюються вібрації конусоподібних дек 6 Вихідний матеріал у вигляді пульДля удосконалення способу розподілу у гравіпи через живильник 1, трубопроводи 2 потрапляє у таційному апараті з орбітальними коливаннями стояк- живильник 3 і через КОНІЧНІ розхильчасті поверхня розподілу на конусоподібних деках виконасадки 4 - на кожну поверхню конусоподібних нана мікрошорсткою за рахунок суміші шарів абдек 6, які здійснюють суміщені орбітальний та оберазивних порошків зі зв'язуючими, причому крупртальний рухи, завдяки чому відбувається розшаність порошків знижується в 4-5 разів від вершини 46477 дку забезпечується ламінарний рух потоку, а точрування вихідного матеріалу па густині і крупності ніше, ламінарна- хвильовий, оскільки за рахунок Причому легкі частинки відносяться потоком пульколивання вада у верхньому шарі пульпи май хвипи й дід кутом направляються до країв конусоподільовий характер течи Товщина потоку пульпи у бних дек 6, а важкі частинки при обертанні рухарадіальному напрямі знижується і на краю конусоються по утворюючій конічної поверхні в подібної деки це практично плівка, завдяки чому наступний сектор, де подається вода для промистворюються умови розподілу легких та важких вання осаду Одержані продукти збагачення почастинок широкої шкали класифікації Важкі частрапляють в окремі секції приймача /корита/ 15 тинки, що осіли на поверхні конусоподібної деки 6, Пристрій для зняття концентрату, що складається піддягають дії вібрації і при струшуванні ущільнюз напірної труби 14 і головки ножа 21, яка щільно ються, виштовхуються легкі частинки у верхній вставляється у циліндричний патрубок з колектошар розведеної пульпи, яка зносить їх з конусопором 18, який прикріплений до стояка води і защідібної деки 6 Таким чином підвищується ефективпається штифтом 20 з поворотом в складному ність збагачення, зростай продуктивність апарату пазу 23, консольне закріплюється, а гумові кільця На поверхні конусоподібної деки 6 потек пульпи з 22 ущільнюють головку у циліндричному патрубку розхильчастим Він розтікається по твірній конуса 19 Застосування еластичної пластини 17 з против ширину Товщина його у радіальному напрямку лежного боку напірної труби 14, що укладена на знижується і ВІДПОВІДНО зниження розходу пульпи конусоподібній деці 6 в напрямі и обертання, дотакож Як свідчать експериментальні замірювання зволяє розділити зону подачі вихідної пульпи та і теоретичні розрахунки, швидкість течи прямо зону змиву концентрату, не змішуючи ці два різних пропорційна витраті пульпи і знаходиться у зворопродукти На пластину попадає незначна частина тній залежності від радіусу Завдяки цьому на ропульпи, а під нею - чиста конусоподібна дека, вібочій поверхні конусоподібної деки, що використольна від продукту вувалась авторами у напівпромислових умовах, Використовування конічної розхильчастої нашвидкість течи пульпи від вершини до основи знисадки 4 дозволить по-перше, одержати насадку, зилась у 4-5 разів що практичне не забивається твердими частинками, по-друге, швидкість витікання пульни через ці Зниження швидкості вихідного потока пульпи з насадки у два рази нижча, ніж при витіканні з конічної розхильчастої насадки спричиняй зменотвора чи циліндричної насадки /див табл 1/ шення питомої енергії пульпи приблизно в два рази, що дозволить збільшити вхідний отвір конічної розхильчастої насадки та поліпшити умови Таблиця 1 експлуатації * Порівняльні дані коефіцієнтів швидкості та виНовий пристрій для зняття концентрату 14 витрат різним видів насадок конано у вигляді напірної труби, яка консольна Питома закріплена до СТОЯКІВ-ЖИВИЛЬНИКІВ води, причому енергія, уздовж труби, з одного боку, пожило до поверхні Коефіцієнт Коефіцієнт що виконусоподібних дек розташовані форсунки а щілиФорма насадок ШВИДКОСТІ, витрат, [J носитьновидними соплами 16, а з діаметральна протиФ ся потолежного боку, вздовж и осі, закріплена розділяюча ком еластична пластина 17 Форсунки 16 у вигляді зі1 Зовнішня гнутих трубочок з соплами, що працюють під тисциліндрична ком, здувають концентрат у зоні в 1,5 рази більшій, ніж утворена кожної з них, підхоплюючи частинки насадка 0,820 0,820 0,672 Н та виносячи їх до краю конусоподібної деки 2 Конічна збіжна насадка Пропонується для збагачення немагнітних тяз кутом 13° 0,963 0,946 0,927 Н жких кольорових, рідкісних дуд та благородних 3 Конічна розметалів виконати робочу поверхню конусоподібних хильчаста дек із нового складу композиту на основі відомих насадка з зв'язуючих матеріалів смол, поліуретану і поліхлокутом 5° 0,475 0,475 0,226 Н рвінілу з додаванням різних абразивних порошків для створення мікрошорсткості, що забезпечить * Н 3 Френкель Гидравлика, табл 20-8, С 364 зниження швидкості руху па поверхні важких часГосударственное энергетическое издательство тинок До того ж у радіальному напрямі по КОНІЧНІЙ М - Л , 1956 поверхні використовуються порошки різної крупниПитома енергія, що виноситься потоком, утри сті Вона повинна зменшуватися поступово у декірази нижча Цей фактор дуже важливий тому, що лька разів для затримання матеріалу широкої пульпа з конічної розхильчастої насадки 4 витікає шкали класифікації На нашому прикладі крупність спокійне й під владнав вагою опускається вниз на порошку, як і радіальна швидкість, повинна знижудиск Застосування еластичного фартуха 24, що ватися поступово у 4-5 ради Пропоновані порошзакріплюється за допомогою хомутана розхильчаки мають форму пластин і паличок ноздрюватих на стій насадці 4, дозволяй розтягнути потік в ширину поверхні, з зазубринами і шорсткістю, вельми твена весь сектор конусоподібної деки 6 і додатково рдих, високої МІЦНОСТІ У таких "їжаках" затримузнизити швидкість його витікання При спокійному ються важкі частинки, чинячи опір потоку, що рувитіканні патока пульпи з розхильчастих насадок, хається, а легкі частинки зносяться верхнім шаром важкі та легкі частинки, що знаходяться у патоці потока пульпи пульпи, розтікаються разом з потоком по всій ширині сектора конусоподібної деки 6 У цьому випаПристрої, що заявляються, пройшли тривалі 7 46477 8 випробування у напівпромислових умовах Зони ним концентраційного столу типу СКО у 1,5 рази, а забезпечили безперервну роботу апарату, високу також підвищення продуктивності у 1,3-1,5 рази ефективність розподілу, виду, ніж у порівнянне з Фіг. 1 І5 46477 J її t ^ ?// — — v 10 J ' i V Фіг. А Фіг. 8 11 12 46477 W////////////// ШШШЖ 23 \ МУЛ_ Фіг. 10 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 2І
ДивитисяДодаткова інформація
Автори англійськоюByzov Volodymyr Fedorovych, Kaplenko Yurii Petrovych, Subota Lesia Fedorivna, Shyriaiev Andrii Andriiovych, Lomovtsev Lev Oleksiiovych, Yermak Oleksandr Volodymyrovych, Melnychuk Svitlana Anatoliivna
Автори російськоюБизов Владимир Федорович, Капленко Юрий Петрович, Субота Леся Федоровна, Ширяев Андрей Андреевич, Ломовцев Лев Алексеевич, Ермак Александр Владимирович, Мельничук Светлана Анатольевна
МПК / Мітки
МПК: B03B 5/44
Мітки: коливаннями, орбітальними, гравітаційний, апарат
