Гичкозбиральна машина

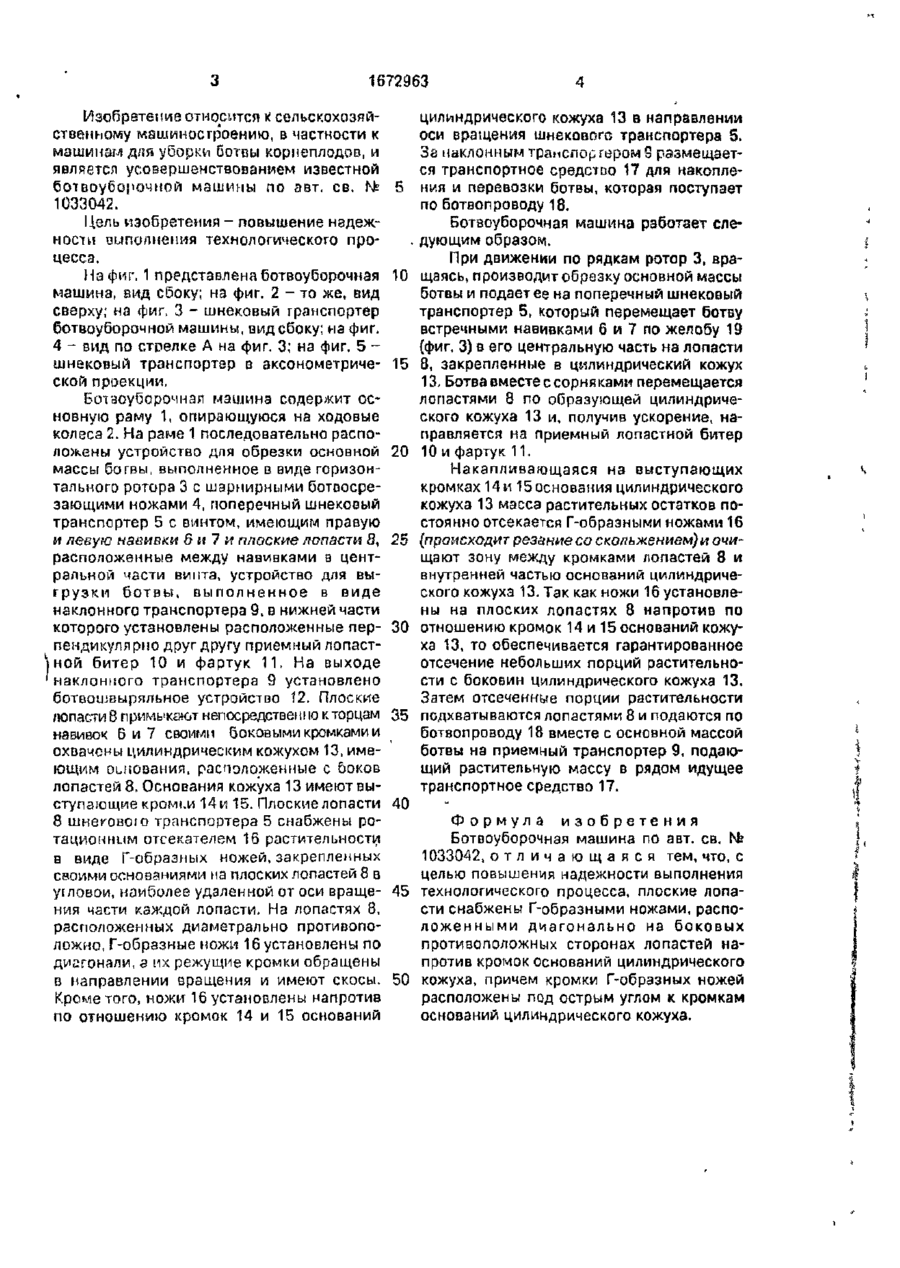

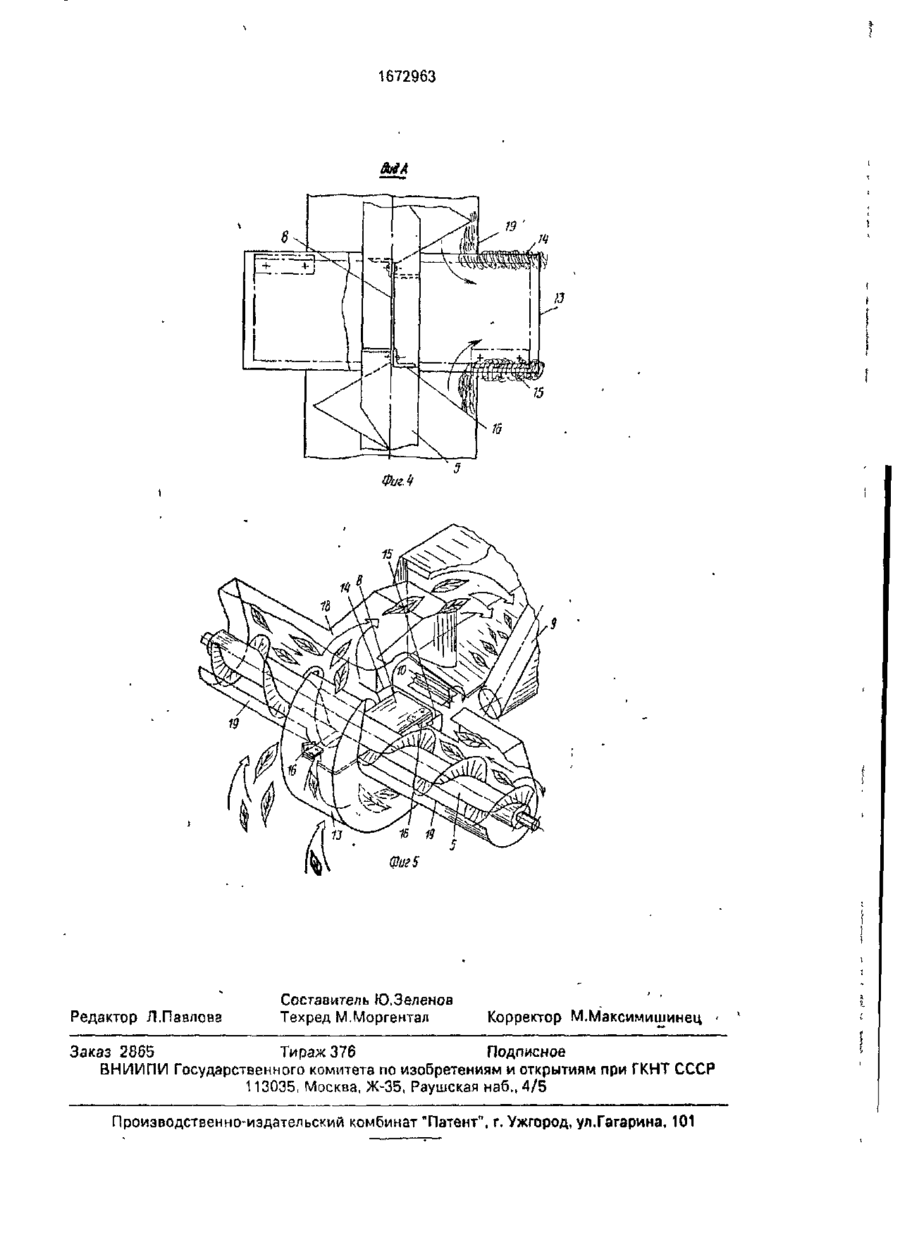

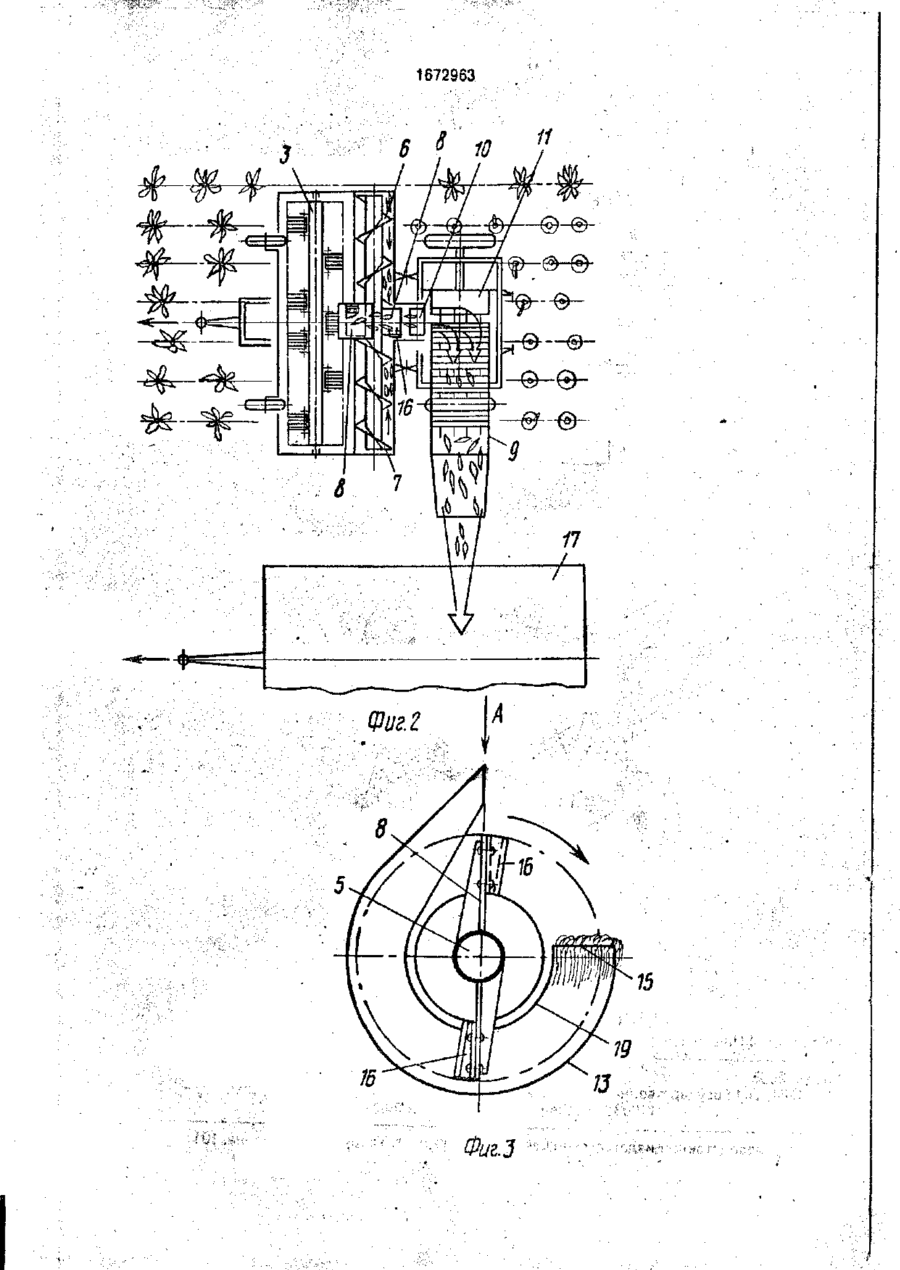

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для уборки ботвы корнеплодов. Целью изобретения является повышение надежности выполнения технологического процесса. Ботвоуборочная машина содержит раму 1 с ходовыми колесами 2, ротор 3 с шарнирными ботвосрезающими ножами 4, шнековый транспортер 5, плоские лопасти и устройство 9 для выгрузки ботвы. Плоские лопасти снабжены Г-обраэными ножами 16 напротив кромок оснований цилиндрического кожуха 13. В процессе работы производятся обрезка ботвы и подача ее на рабочие органы. Ботва вместе с сорняками перемещается лопастями и, получив ускорение, направляется к устройству для выгрузки ботвы. При нависании ботвы на кромки оснований цилиндрического кожуха 13 она обрезается Г-образными ножами 16. 5 ил. о о з 1672963 Изобретение относится к сельскохозяйцилиндрического кожуха 13 в направлении ственному машиностроению, в частности к оси вращения шнекового транспортера 5. машинам для уборки ботвы корнеплодов, и За наклонным транспортером 9 размещаетявляется усовершенствованием известной ся транспортное средство 17 для накоплеботвоуборочной машины по авт. св. fsfe 5 ния и перевозки ботвы, которая поступает 1033042. по ботвопроводу 18. Цель изобретения - повышение надежБотвоуборочная машина работает слености выполнения технологического про. дующим образом. цесса. При движении по рядкам ротор 3, враНа фиг. 1 представлена ботвоуборочная 10 щаясь, производит обрезку основной массы машина, вид сбоку; на фиг. 2 - то же, вид ботвы и подает ее на поперечный шнековый сверху; на фиг. 3 - шнековый транспортер транспортер 5, который перемещает ботву ботвоуборочной машины, вид сбоку; на фиг. встречными навивками 6 и 7 по желобу 19 4 - вид по стрелке А на фиг. 3; на фиг. 5 {фиг. 3) в его центральную часть на лопасти шнековый транспортер в аксонометриче- 15 8, закрепленные в цилиндрический кожух ской проекции. 13. Ботва вместе с сорня ками перемещается Ботвоуборочная машина содержит ослопастями 8 по образующей цилиндриченовную раму 1, опирающуюся на ходовые ского кожуха 13 и, получив ускорение, наколеса 2. На раме 1 последовательно распоправляется на приемный лопастной битер ложены устройство для обрезки основной 20 10 и фартук 11. массы богвы, выполненное в виде горизонНакапливающаяся на выступающих тального ротора 3 с шарнирными ботоосрекромках 14и 15основания цилиндрического зающими ножами 4, поперечный шнековый кожуха 13 масса растительных остатков потранспортер 5 с винтом, имеющим правую стоянно отсекается Г-образными ножами 16 и левую навивка 6 и 7 и плоские лопасти 8, 25 (происходит резание со скольжением) и очирасположенные между навивками в центщают зону между кромками лопастей 8 и ральной части винта, устройство для вывнутренней частью оснований цилиндричегрузки ботвы, выполненное в виде ского кожуха 13. Так как ножи 16 установленаклонного транспортера 9, в нижней части ны на плоских лопастях 8 напротив по которого установлены расположенные пер- 30 отношению кромок 14 и 15 оснований кожупендикулярно друг другу приемный лопастха 13, то обеспечивается гарантированное ной битер 10 и фартук 11. На выходе отсечение небольших порций растительнонаклонного транспортера 9 установлено сти с боковин цилиндрического кожуха 13. ботвошвыряльное устройство 12. Плоские Затем отсеченные порции растительности лопасти 8 примыкают непосредственно к торцам 35 подхватываются лопастями 8 и подаются по навивок 6 и 7 своими боковыми кромками и ботвопроводу 18 вместе с основной массой охвачены цилиндрическим кожухом 13, имеботвы на приемный транспортер 9, подаюющим основания, расположенные с боков щий растительную массу в рядом идущее лопастей 8. Основания кожуха 13 имеют вытранспортное средство 17. ступающие кромки 14 и 15. Плоские лопасти 40 8 шнековою транспортера 5 снабжены роФормула изобретения тационным отсекателем 16 растительности Ботвоуборочная машина по авт. св. № в виде Г-образных ножей, закрепленных 1033042, о т л и ч а ю щ а я с я тем, что, с своими основаниями на плоских лопастей 8 в целью повышения надежности выполнения уїловои, наиболее удаленной от оси враще- 45 технологического процесса, плоские лопания части каждой лопасти. На лопастях 8, сти снабжены Г-образными ножами, распорасположенных диаметрально противоположенными диагонально на боковых ложно, Г-образные ножи 16 установлены по противоположных сторонах лопастей надиагонали, з их режущие кромки обращены против кромок оснований цилиндрического в направлении вращения и имеют скосы. 50 кожуха, причем кромки Г-образных ножей Кроме того, ножи 16 установлены напротив расположены под острым углом к кромкам по отношению кромок 14 и 15 оснований оснований цилиндрического кожуха. 1672963 15 Фиг. 3 • • • • • 1672963 Sad A ФигЛ Редактор Л.Павлова Составитель Ю.Зеленов Техред М.Моргентал , ' ' Корректор М.Максимишинец Заказ 2865 Тирах 376 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская набм 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
