Пристрій для повного гасіння вертикальних імпульсів

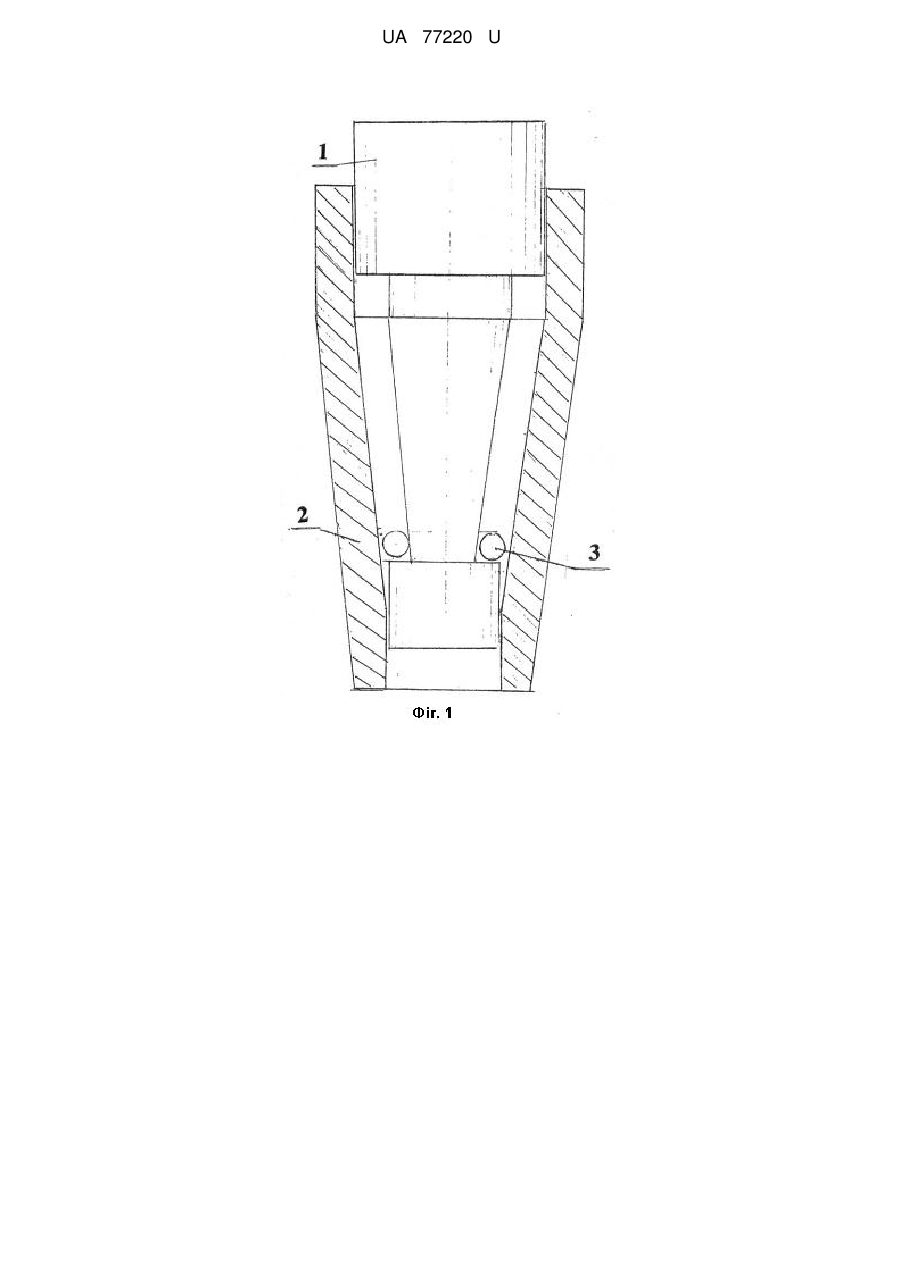

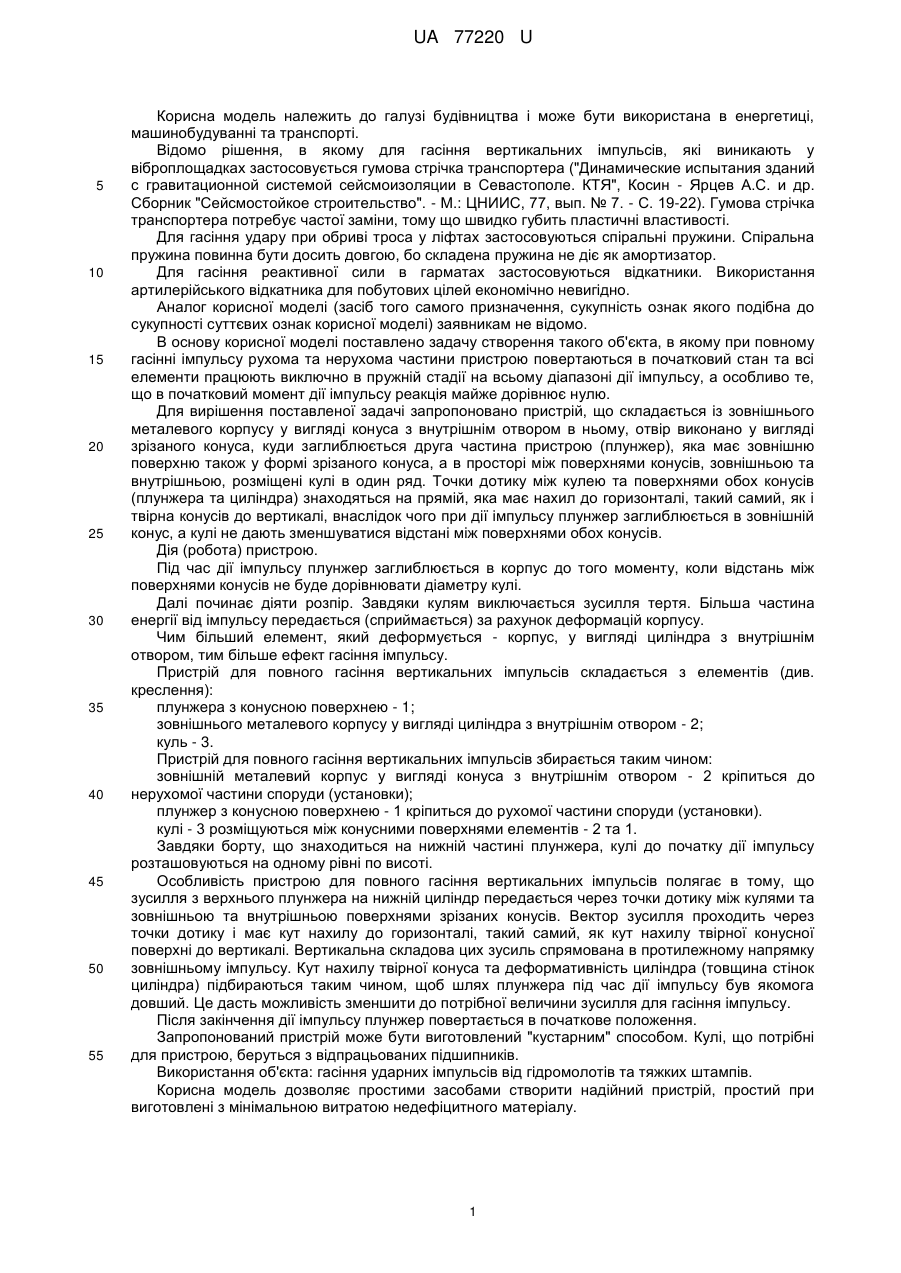

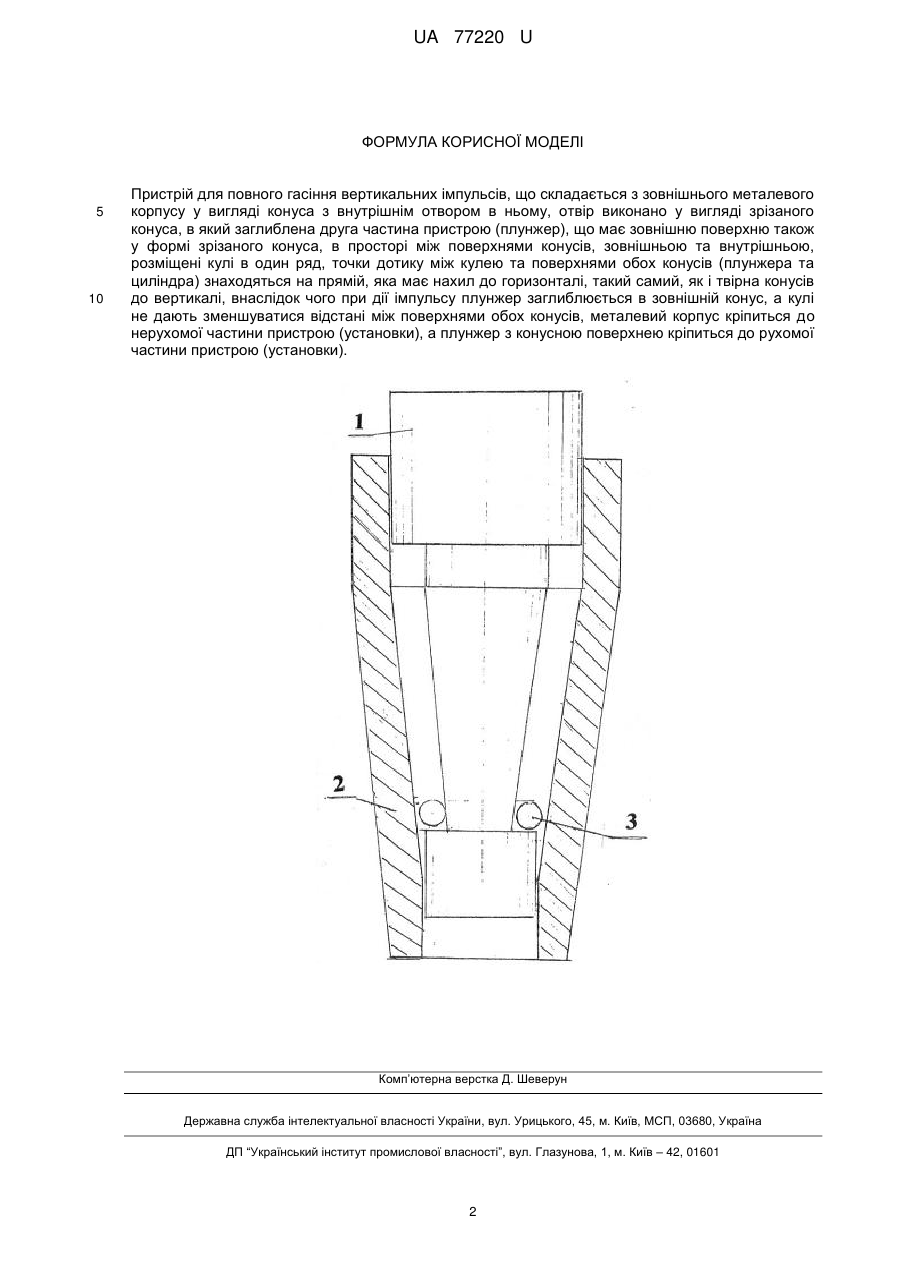

Реферат: UA 77220 U UA 77220 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва і може бути використана в енергетиці, машинобудуванні та транспорті. Відомо рішення, в якому для гасіння вертикальних імпульсів, які виникають у віброплощадках застосовується гумова стрічка транспортера ("Динамические испытания зданий с гравитационной системой сейсмоизоляции в Севастополе. КТЯ", Косин - Ярцев А.С. и др. Сборник "Сейсмостойкое строительство". - М.: ЦНИИС, 77, вып. № 7. - С. 19-22). Гумова стрічка транспортера потребує частої заміни, тому що швидко губить пластичні властивості. Для гасіння удару при обриві троса у ліфтах застосовуються спіральні пружини. Спіральна пружина повинна бути досить довгою, бо складена пружина не діє як амортизатор. Для гасіння реактивної сили в гарматах застосовуються відкатники. Використання артилерійського відкатника для побутових цілей економічно невигідно. Аналог корисної моделі (засіб того самого призначення, сукупність ознак якого подібна до сукупності суттєвих ознак корисної моделі) заявникам не відомо. В основу корисної моделі поставлено задачу створення такого об'єкта, в якому при повному гасінні імпульсу рухома та нерухома частини пристрою повертаються в початковий стан та всі елементи працюють виключно в пружній стадії на всьому діапазоні дії імпульсу, а особливо те, що в початковий момент дії імпульсу реакція майже дорівнює нулю. Для вирішення поставленої задачі запропоновано пристрій, що складається із зовнішнього металевого корпусу у вигляді конуса з внутрішнім отвором в ньому, отвір виконано у вигляді зрізаного конуса, куди заглиблюється друга частина пристрою (плунжер), яка має зовнішню поверхню також у формі зрізаного конуса, а в просторі між поверхнями конусів, зовнішньою та внутрішньою, розміщені кулі в один ряд. Точки дотику між кулею та поверхнями обох конусів (плунжера та циліндра) знаходяться на прямій, яка має нахил до горизонталі, такий самий, як і твірна конусів до вертикалі, внаслідок чого при дії імпульсу плунжер заглиблюється в зовнішній конус, а кулі не дають зменшуватися відстані між поверхнями обох конусів. Дія (робота) пристрою. Під час дії імпульсу плунжер заглиблюється в корпус до того моменту, коли відстань між поверхнями конусів не буде дорівнювати діаметру кулі. Далі починає діяти розпір. Завдяки кулям виключається зусилля тертя. Більша частина енергії від імпульсу передається (сприймається) за рахунок деформацій корпусу. Чим більший елемент, який деформується - корпус, у вигляді циліндра з внутрішнім отвором, тим більше ефект гасіння імпульсу. Пристрій для повного гасіння вертикальних імпульсів складається з елементів (див. креслення): плунжера з конусною поверхнею - 1; зовнішнього металевого корпусу у вигляді циліндра з внутрішнім отвором - 2; куль - 3. Пристрій для повного гасіння вертикальних імпульсів збирається таким чином: зовнішній металевий корпус у вигляді конуса з внутрішнім отвором - 2 кріпиться до нерухомої частини споруди (установки); плунжер з конусною поверхнею - 1 кріпиться до рухомої частини споруди (установки). кулі - 3 розміщуються між конусними поверхнями елементів - 2 та 1. Завдяки борту, що знаходиться на нижній частині плунжера, кулі до початку дії імпульсу розташовуються на одному рівні по висоті. Особливість пристрою для повного гасіння вертикальних імпульсів полягає в тому, що зусилля з верхнього плунжера на нижній циліндр передається через точки дотику між кулями та зовнішньою та внутрішньою поверхнями зрізаних конусів. Вектор зусилля проходить через точки дотику і має кут нахилу до горизонталі, такий самий, як кут нахилу твірної конусної поверхні до вертикалі. Вертикальна складова цих зусиль спрямована в протилежному напрямку зовнішньому імпульсу. Кут нахилу твірної конуса та деформативність циліндра (товщина стінок циліндра) підбираються таким чином, щоб шлях плунжера під час дії імпульсу був якомога довший. Це дасть можливість зменшити до потрібної величини зусилля для гасіння імпульсу. Після закінчення дії імпульсу плунжер повертається в початкове положення. Запропонований пристрій може бути виготовлений "кустарним" способом. Кулі, що потрібні для пристрою, беруться з відпрацьованих підшипників. Використання об'єкта: гасіння ударних імпульсів від гідромолотів та тяжких штампів. Корисна модель дозволяє простими засобами створити надійний пристрій, простий при виготовлені з мінімальною витратою недефіцитного матеріалу. 1 UA 77220 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для повного гасіння вертикальних імпульсів, що складається з зовнішнього металевого корпусу у вигляді конуса з внутрішнім отвором в ньому, отвір виконано у вигляді зрізаного конуса, в який заглиблена друга частина пристрою (плунжер), що має зовнішню поверхню також у формі зрізаного конуса, в просторі між поверхнями конусів, зовнішньою та внутрішньою, розміщені кулі в один ряд, точки дотику між кулею та поверхнями обох конусів (плунжера та циліндра) знаходяться на прямій, яка має нахил до горизонталі, такий самий, як і твірна конусів до вертикалі, внаслідок чого при дії імпульсу плунжер заглиблюється в зовнішній конус, а кулі не дають зменшуватися відстані між поверхнями обох конусів, металевий корпус кріпиться до нерухомої частини пристрою (установки), а плунжер з конусною поверхнею кріпиться до рухомої частини пристрою (установки). Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
