Гнучка декоративна ґратка

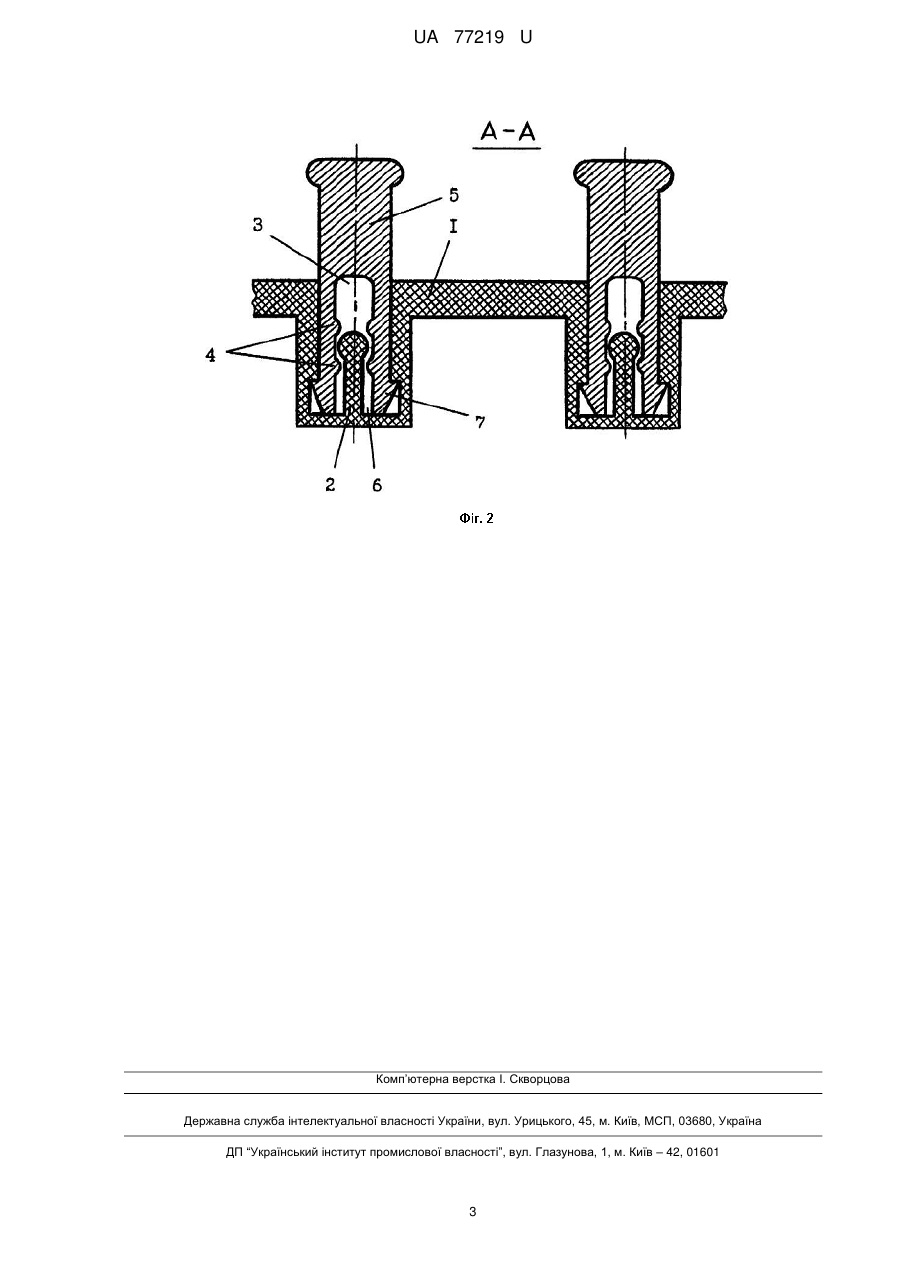

Реферат: UA 77219 U UA 77219 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі теплоенергетики і може бути використана як захисний декоративний елемент у конвекторах, розташованих нижче рівня підлоги виробничих та побутових приміщень. Відома гнучка декоративна ґратка (Проспект фірми "Полвакс", www.aquaross.prom.ua) містить два гнучкі стрічкоподібні елементи у вигляді гірлянди з відрізків трубок, у проміжку між якими розташовані періодично кінцеві частини металевих або дерев'яних планок, які зв'язують ці гірлянди. Спільне роз'ємне з'єднання елементів гнучкої декоративної ґратки виконано з двох пружин, кожна з яких розташована вздовж отворів відрізків трубок і отворів у кінцевих частинах з'єднуючих металевих або дерев'яних планок. Кінці кожної з двох пружин зв'язані роз'ємним з'єднанням з першою і останньою із вказаних планок на гірляндах. Збігаються з суттєвими ознаками відомої гнучкої декоративної ґратки два гнучкі стрічкоподібні елементи, зв'язані між собою розташованими періодично металевими планками. Кожна з металевих планок містить елементи роз'ємного з'єднання з цими стрічкоподібними елементами. Недоліком відомої ґратки є недостатня міцність зв'язку металевих планок з стрічкоподібними елементами. Відома гнучка декоративна гратка (Проспект фірми "Меленхоф", www.warmetechnik.com/catod/décor/index.htm), вибрана як прототип, містить дві гнучкі профільовані стрічки з пластика і/або гуми, зв'язані між собою розташованими періодично профільованими металевими планками. Кожна з цих планок своєю поздовжньою западиною зв'язана iз співвісними виступами на кожній з профільованих стрічок, виконаними як защіпки. Співвісні виступи містять поздовжній центральний розріз і зв'язані з профільованими стрічками роз'ємним з'єднанням, причому одна сторона профільованих стрічок виконана плоскою. Збігаються з суттєвими ознаками відомої гнучкої декоративної ґратки дві гнучкі профільовані стрічки з пластика або гуми, зв'язані між собою розташованими періодично профільованими металевими планками. Кожна з цих планок своєю поздовжньою западиною зв'язана iз співвісними виступами на кожній з профільованих стрічок, виконаними як защіпки. Недоліком відомої ґратки є недостатня стійкість металевих планок до завалювання в бік від свого вихідного положення. В основу корисної моделі поставлена задача вдосконалення гнучкої декоративної ґратки, в якій шляхом зміни конструкції підвищена міцність зв'язку металевих планок з профільованими стрічками і їх стійкість до завалювання, що покращує її експлуатаційні якості. В гнучкій декоративній ґратці, яка містить дві гнучкі профільовані стрічки з пластика або гуми, зв'язані між собою розташованими періодично профільованими металевими планками, кожна з яких своєю поздовжньою западиною зв'язана із співвісними виступами на кожній з профільованих стрічок, виконаними як защіпки, згідно з корисною моделлю, вздовж обох сторін співвісних виступів на кожній з профільованих стрічок виконані профільовані западини, зв'язані з боковими сторонами кожної з профільованих металевих планок, на яких виконані виступи у вигляді защіпок. Крім того, глибина поздовжньої западини кожної з профільованих металевих планок більша висоти співвісних виступів на профільованих стрічках від 1, 5 до 2 разів. Містить дві гнучкі профільовані стрічки з пластика або гуми, зв'язані між собою розташованими періодично профільованими металевими планками з використанням подвійного зчеплення. Глибина поздовжньої западини. Сукупність ознак нової гнучкої декоративної ґратки забезпечує вирішення поставленої задачі. Стійкість металевих планок до завалювання і міцність зв'язку із профільованими стрічками підвищена за рахунок їх подвійного зчеплення, а також виконання профільованих стрічок суцільними. На кресленні схематично зображено нову ґратку. На фіг. 1 схематично зображено гнучку декоративну ґратку, на фіг. 2 - переріз її елементів. Гнучка декоративна ґратка містить дві гнучкі профільовані стрічки 1 з виступами 2, які співвісними парами з різних стрічок 1 розміщені в западині 3 з виступами 4 кожної з профільованих металевих планок 5. Вздовж обох сторін виступів 2 на кожній з профільованих стрічок 1 виконані профільовані западини 6, у яких розміщені кінці металевих планок 3 з виступами 7. Виступи 2 виконані суцільними з профільованими стрічками 1 і зв'язані одним своїм торцем з стінкою жорсткості. Глибина поздовжньої западини 3 кожної з профільованих металевих планок 3 більша висоти виступів 2 від 1,5 до 2 разів. Запропонована гнучка декоративна ґратка працює таким чином. Рулон гнучкої декоративної ґратки розправляють над нагрівачами конвектора на рівні підлоги виробничих або побутових приміщень. Гнучкі профільовані стрічки 1 лежать на плоских 1 UA 77219 U 5 10 упорах, а металеві планки 5 сприймають силове навантаження, наприклад при ходінні. Металеві планки 5 стримуються від завалювання в бік від свого вихідного положення завдяки зчепленню і фіксації виступів 4 з виступам 2 стрічки 1, а також зчепленню і фіксації виступів 7 з профільованими западинами 6 стрічки 1. При цьому занурення металевих планок 5 у профільовані западини 6 близько до половини їх висоти також суттєво підсилює їх стійкість. Завдяки перевищенню глибини поздовжньої западини 3 над висотою виступів 2 від 1, 5 до 2 разів зменшена вага гнучкої декоративної ґратки при збереженні її міцності. Гнучка декоративна ґратка за цією корисною моделлю відрізняється високими експлуатаційними параметрами і зберігає усі можливості прототипу щодо різноманітних покриттів та естетичного оформлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Гнучка декоративна ґратка, яка містить дві гнучкі профільовані стрічки з пластика або гуми, зв'язані між собою розташованими періодично профільованими металевими планками, кожна з яких своєю поздовжньою западиною зв'язана із співвісними виступами на кожній з профільованих стрічок, виконаними як защіпки, яка відрізняється тим, що вздовж обох сторін співвісних виступів на кожній з профільованих стрічок виконані профільовані западини, зв'язані з боковими сторонами кожної з профільованих металевих планок, на яких виконані виступи у вигляді защіпок. 2. Гнучка декоративна ґратка за п. 1, яка відрізняється тим, що глибина поздовжньої западини кожної з профільованих металевих планок більша висоти співвісних виступів на профільованих стрічках від 1, 5 до 2 разів. 2 UA 77219 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
