Гумова суміш (варіанти)

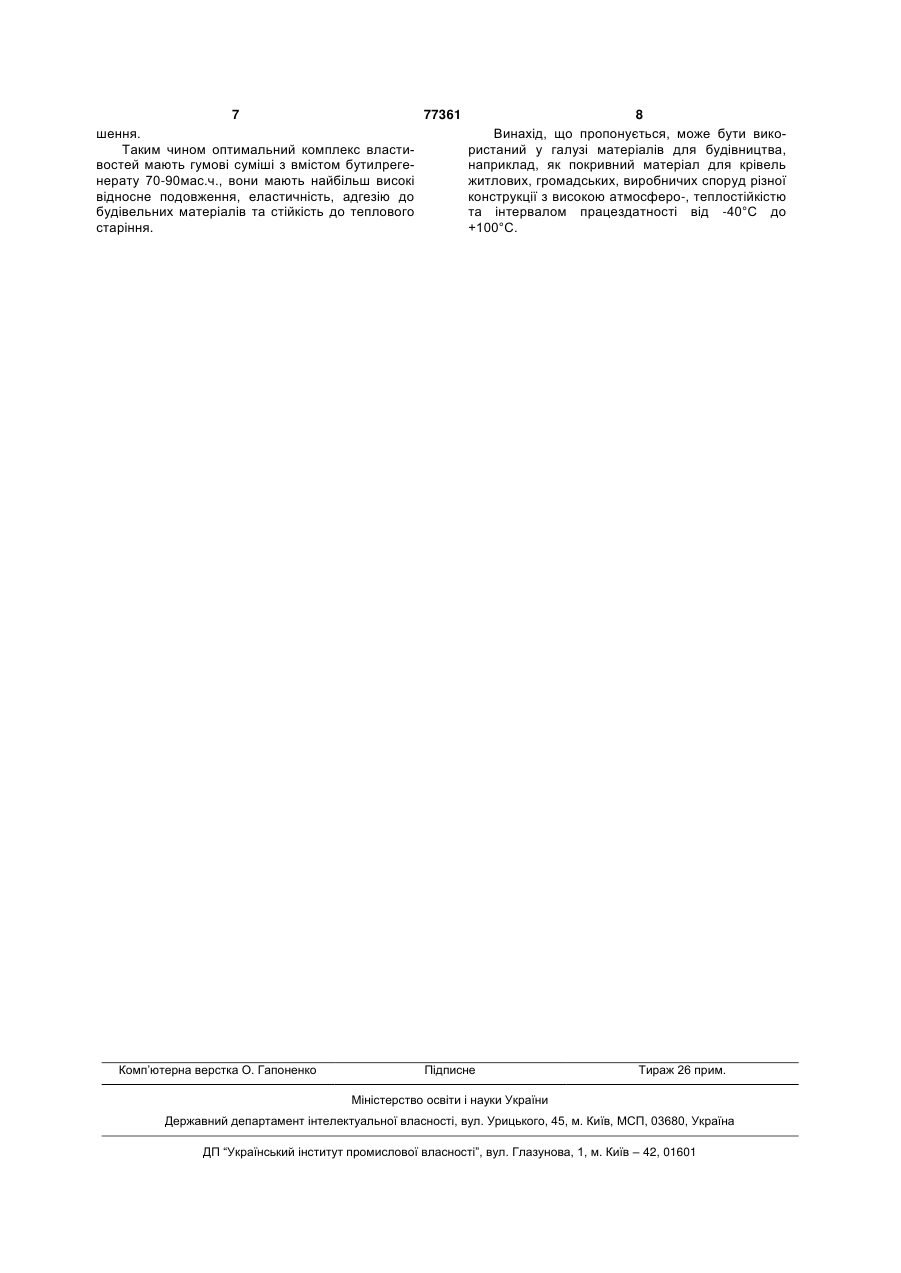

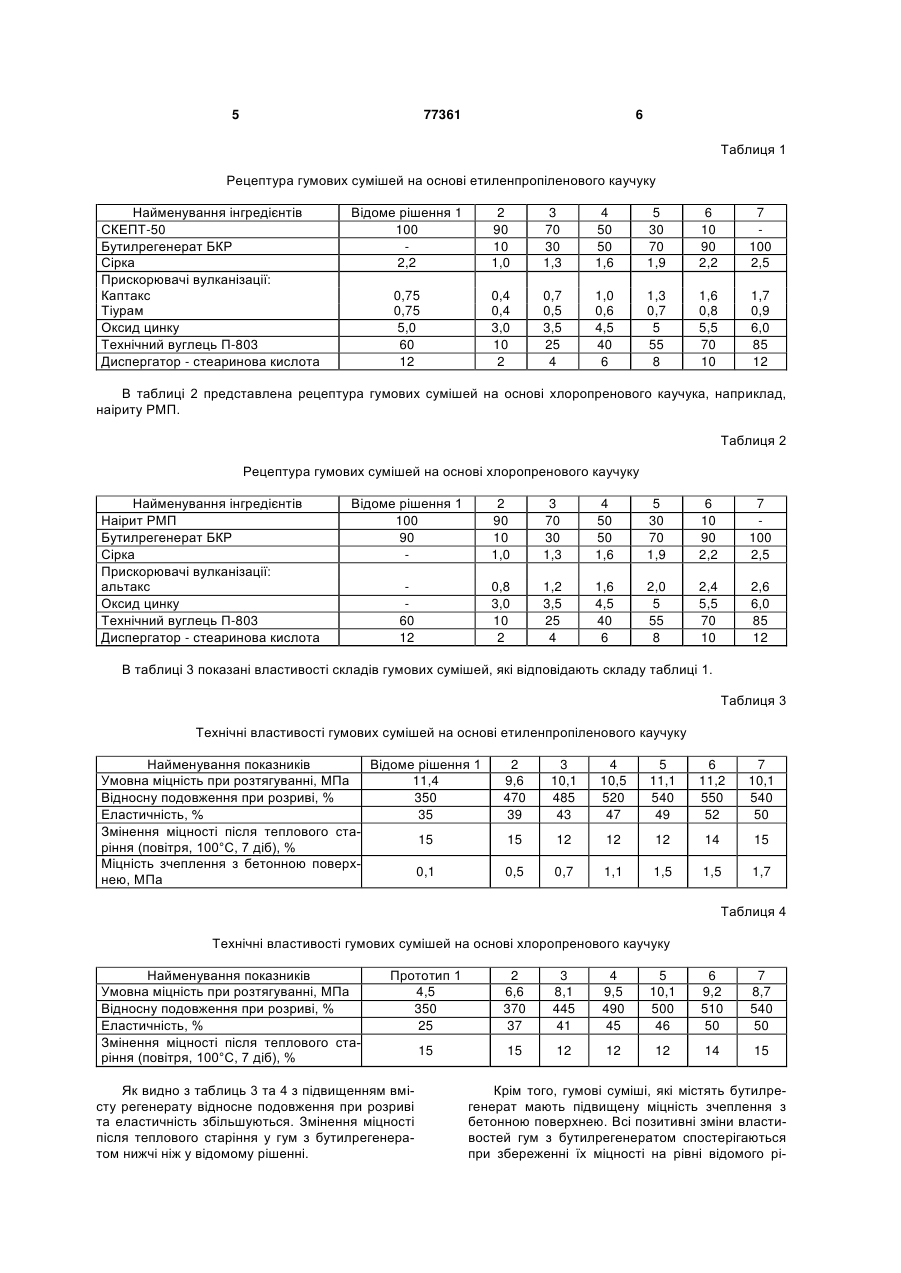

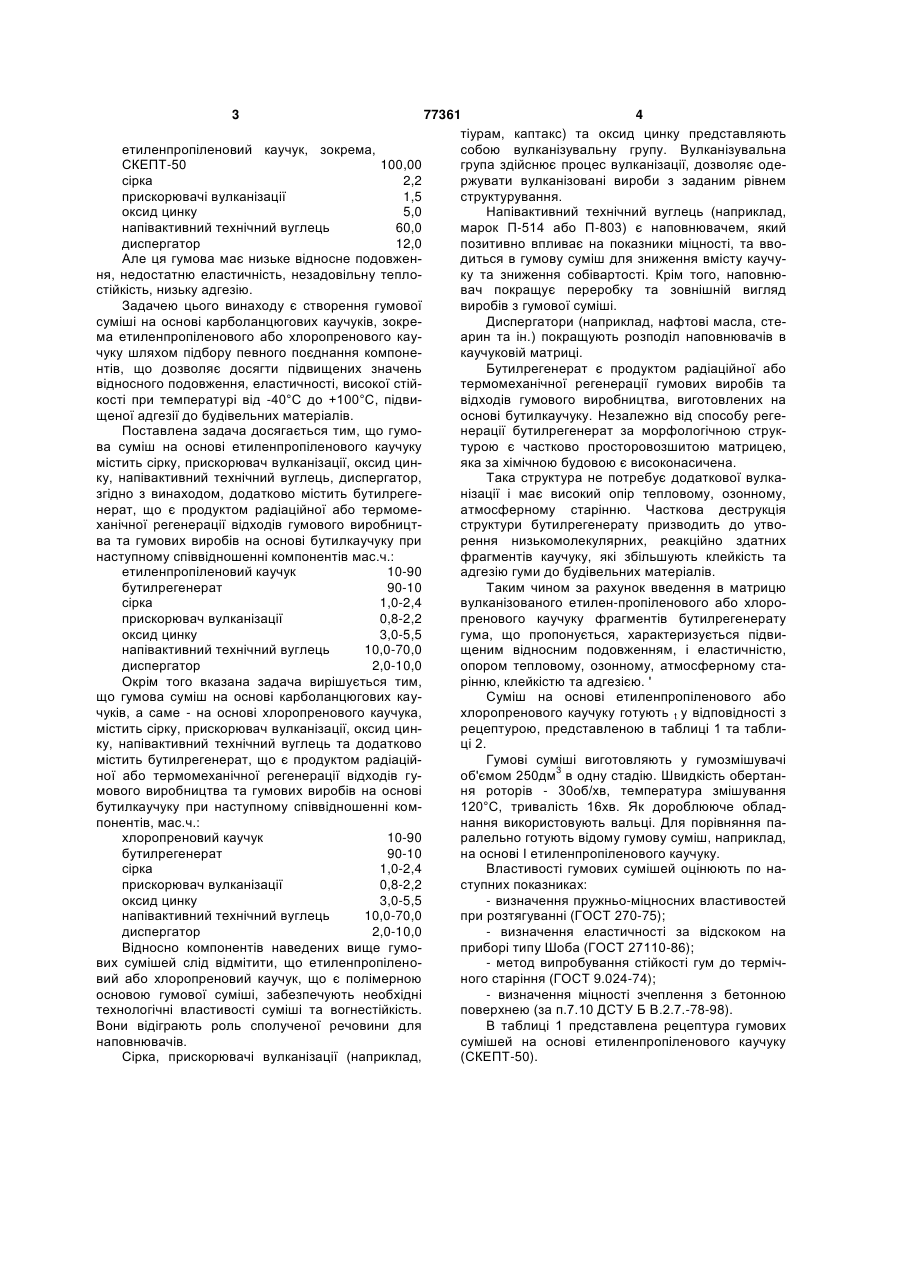

1. Гумова суміш на основі етиленпропіленового каучуку, що містить сірку, прискорювач вулканізації, оксид цинку, напівактивний технічний вуглець, диспергатор, яка відрізняється тим, що додатково містить бутилрегенерат, що є продуктом радіаційної або термомеханічної регенерації відходів гумового виробництва та гумових виробів на основі бутилкаучуку, при наступному співвідношенні компонентів, мас. ч: етиленпропіленовий каучук 10-90 бутилрегенерат 90-10 C2 2 (19) 1 3 77361 4 тіурам, каптакс) та оксид цинку представляють етиленпропіленовий каучук, зокрема, собою вулканізувальну групу. Вулканізувальна СКЕПТ-50 100,00 група здійснює процес вулканізації, дозволяє одесірка 2,2 ржувати вулканізовані вироби з заданим рівнем прискорювачі вулканізації 1,5 структурування. оксид цинку 5,0 Напівактивний технічний вуглець (наприклад, напівактивний технічний вуглець 60,0 марок П-514 або П-803) є наповнювачем, який диспергатор 12,0 позитивно впливає на показники міцності, та ввоАле ця гумова має низьке відносне подовжендиться в гумову суміш для зниження вмісту каучуня, недостатню еластичність, незадовільну теплоку та зниження собівартості. Крім того, наповнюстійкість, низьку адгезію. вач покращує переробку та зовнішній вигляд Задачею цього винаходу є створення гумової виробів з гумової суміші. суміші на основі карболанцюгових каучуків, зокреДиспергатори (наприклад, нафтові масла, стема етиленпропіленового або хлоропренового кауарин та ін.) покращують розподіл наповнювачів в чуку шляхом підбору певного поєднання компонекаучуковій матриці. нтів, що дозволяє досягти підвищених значень Бутилрегенерат є продуктом радіаційної або відносного подовження, еластичності, високої стійтермомеханічної регенерації гумових виробів та кості при температурі від -40°С до +100°С, підвивідходів гумового виробництва, виготовлених на щеної адгезії до будівельних матеріалів. основі бутилкаучуку. Незалежно від способу регеПоставлена задача досягається тим, що гумонерації бутилрегенерат за морфологічною струква суміш на основі етиленпропіленового каучуку турою є частково просторовозшитою матрицею, містить сірку, прискорювач вулканізації, оксид циняка за хімічною будовою є високонасичена. ку, напівактивний технічний вуглець, диспергатор, Така структура не потребує додаткової вулказгідно з винаходом, додатково містить бутилрегенізації і має високий опір тепловому, озонному, нерат, що є продуктом радіаційної або термомеатмосферному старінню. Часткова деструкція ханічної регенерації відходів гумового виробництструктури бутилрегенерату призводить до утвова та гумових виробів на основі бутилкаучуку при рення низькомолекулярних, реакційно здатних наступному співвідношенні компонентів мас.ч.: фрагментів каучуку, які збільшують клейкість та етиленпропіленовий каучук 10-90 адгезію гуми до будівельних матеріалів. бутилрегенерат 90-10 Таким чином за рахунок введення в матрицю сірка 1,0-2,4 вулканізованого етилен-пропіленового або хлороприскорювач вулканізації 0,8-2,2 пренового каучуку фрагментів бутилрегенерату оксид цинку 3,0-5,5 гума, що пропонується, характеризується підвинапівактивний технічний вуглець 10,0-70,0 щеним відносним подовженням, і еластичністю, диспергатор 2,0-10,0 опором тепловому, озонному, атмосферному стаОкрім того вказана задача вирішується тим, рінню, клейкістю та адгезією. ' що гумова суміш на основі карболанцюгових кауСуміш на основі етиленпропіленового або чуків, а саме - на основі хлоропренового каучука, хлоропренового каучуку готують t у відповідності з містить сірку, прискорювач вулканізації, оксид цинрецептурою, представленою в таблиці 1 та таблику, напівактивний технічний вуглець та додатково ці 2. містить бутилрегенерат, що є продуктом радіаційГумові суміші виготовляють у гумозмішувачі ної або термомеханічної регенерації відходів гуоб'ємом 250дм3 в одну стадію. Швидкість обертанмового виробництва та гумових виробів на основі ня роторів - 30об/хв, температура змішування бутилкаучуку при наступному співвідношенні ком120°С, тривалість 16хв. Як дороблююче обладпонентів, мас.ч.: нання використовують вальці. Для порівняння пахлоропреновий каучук 10-90 ралельно готують відому гумову суміш, наприклад, бутилрегенерат 90-10 на основі І етиленпропіленового каучуку. сірка 1,0-2,4 Властивості гумових сумішей оцінюють по наприскорювач вулканізації 0,8-2,2 ступних показниках: оксид цинку 3,0-5,5 - визначення пружньо-міцносних властивостей напівактивний технічний вуглець 10,0-70,0 при розтягуванні (ГОСТ 270-75); диспергатор 2,0-10,0 - визначення еластичності за відскоком на Відносно компонентів наведених вище гумоприборі типу Шоба (ГОСТ 27110-86); вих сумішей слід відмітити, що етиленпропілено- метод випробування стійкості гум до термічвий або хлоропреновий каучук, що є полімерною ного старіння (ГОСТ 9.024-74); основою гумової суміші, забезпечують необхідні - визначення міцності зчеплення з бетонною технологічні властивості суміші та вогнестійкість. поверхнею (за п.7.10 ДСТУ Б В.2.7.-78-98). Вони відіграють роль сполученої речовини для В таблиці 1 представлена рецептура гумових наповнювачів. сумішей на основі етиленпропіленового каучуку Сірка, прискорювачі вулканізації (наприклад, (СКЕПТ-50). 5 77361 6 Таблиця 1 Рецептура гумових сумішей на основі етиленпропіленового каучуку Найменування інгредієнтів СКЕПТ-50 Бутилрегенерат БКР Сірка Прискорювачі вулканізації: Каптакс Тіурам Оксид цинку Технічний вуглець П-803 Диспергатор - стеаринова кислота Відоме рішення 1 100 2,2 2 90 10 1,0 3 70 30 1,3 4 50 50 1,6 5 30 70 1,9 6 10 90 2,2 7 100 2,5 0,75 0,75 5,0 60 12 0,4 0,4 3,0 10 2 0,7 0,5 3,5 25 4 1,0 0,6 4,5 40 6 1,3 0,7 5 55 8 1,6 0,8 5,5 70 10 1,7 0,9 6,0 85 12 В таблиці 2 представлена рецептура гумових сумішей на основі хлоропренового каучука, наприклад, наіриту РМП. Таблиця 2 Рецептура гумових сумішей на основі хлоропренового каучуку Найменування інгредієнтів Наірит РМП Бутилрегенерат БКР Сірка Прискорювачі вулканізації: альтакс Оксид цинку Технічний вуглець П-803 Диспергатор - стеаринова кислота Відоме рішення 1 100 90 2 90 10 1,0 3 70 30 1,3 4 50 50 1,6 5 30 70 1,9 6 10 90 2,2 7 100 2,5 60 12 0,8 3,0 10 2 1,2 3,5 25 4 1,6 4,5 40 6 2,0 5 55 8 2,4 5,5 70 10 2,6 6,0 85 12 В таблиці 3 показані властивості складів гумових сумішей, які відповідають складу таблиці 1. Таблиця 3 Технічні властивості гумових сумішей на основі етиленпропіленового каучуку Найменування показників Відоме рішення 1 Умовна міцність при розтягуванні, МПа 11,4 Відносну подовження при розриві, % 350 Еластичність, % 35 Змінення міцності після теплового ста15 ріння (повітря, 100°С, 7 діб), % Міцність зчеплення з бетонною поверх0,1 нею, МПа 2 9,6 470 39 3 10,1 485 43 4 10,5 520 47 5 11,1 540 49 6 11,2 550 52 7 10,1 540 50 15 12 12 12 14 15 0,5 0,7 1,1 1,5 1,5 1,7 Таблиця 4 Технічні властивості гумових сумішей на основі хлоропренового каучуку Найменування показників Умовна міцність при розтягуванні, МПа Відносну подовження при розриві, % Еластичність, % Змінення міцності після теплового старіння (повітря, 100°С, 7 діб), % Прототип 1 4,5 350 25 2 6,6 370 37 3 8,1 445 41 4 9,5 490 45 5 10,1 500 46 6 9,2 510 50 7 8,7 540 50 15 15 12 12 12 14 15 Як видно з таблиць 3 та 4 з підвищенням вмісту регенерату відносне подовження при розриві та еластичність збільшуються. Змінення міцності після теплового старіння у гум з бутилрегенератом нижчі ніж у відомому рішенні. Крім того, гумові суміші, які містять бутилрегенерат мають підвищену міцність зчеплення з бетонною поверхнею. Всі позитивні зміни властивостей гум з бутилрегенератом спостерігаються при збереженні їх міцності на рівні відомого рі 7 77361 8 шення. Винахід, що пропонується, може бути викоТаким чином оптимальний комплекс властиристаний у галузі матеріалів для будівництва, востей мають гумові суміші з вмістом бутилрегенаприклад, як покривний матеріал для крівель нерату 70-90мас.ч., вони мають найбільш високі житлових, громадських, виробничих споруд різної відносне подовження, еластичність, адгезію до конструкції з високою атмосферо-, теплостійкістю будівельних матеріалів та стійкість до теплового та інтервалом працездатності від -40°С до старіння. +100°С. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
