Пристрій для викопування коренеплодів з попередньо обрізаною гичкою

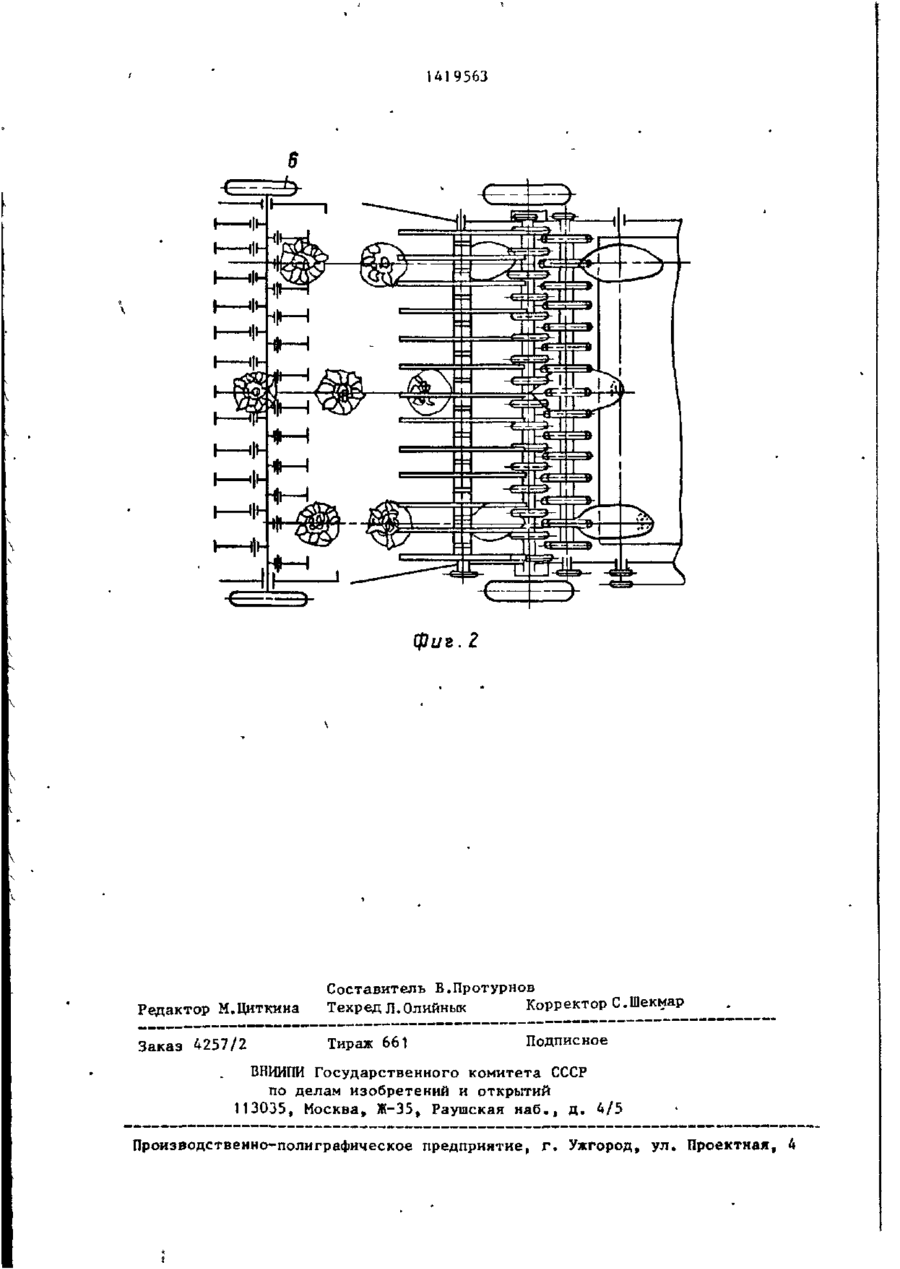

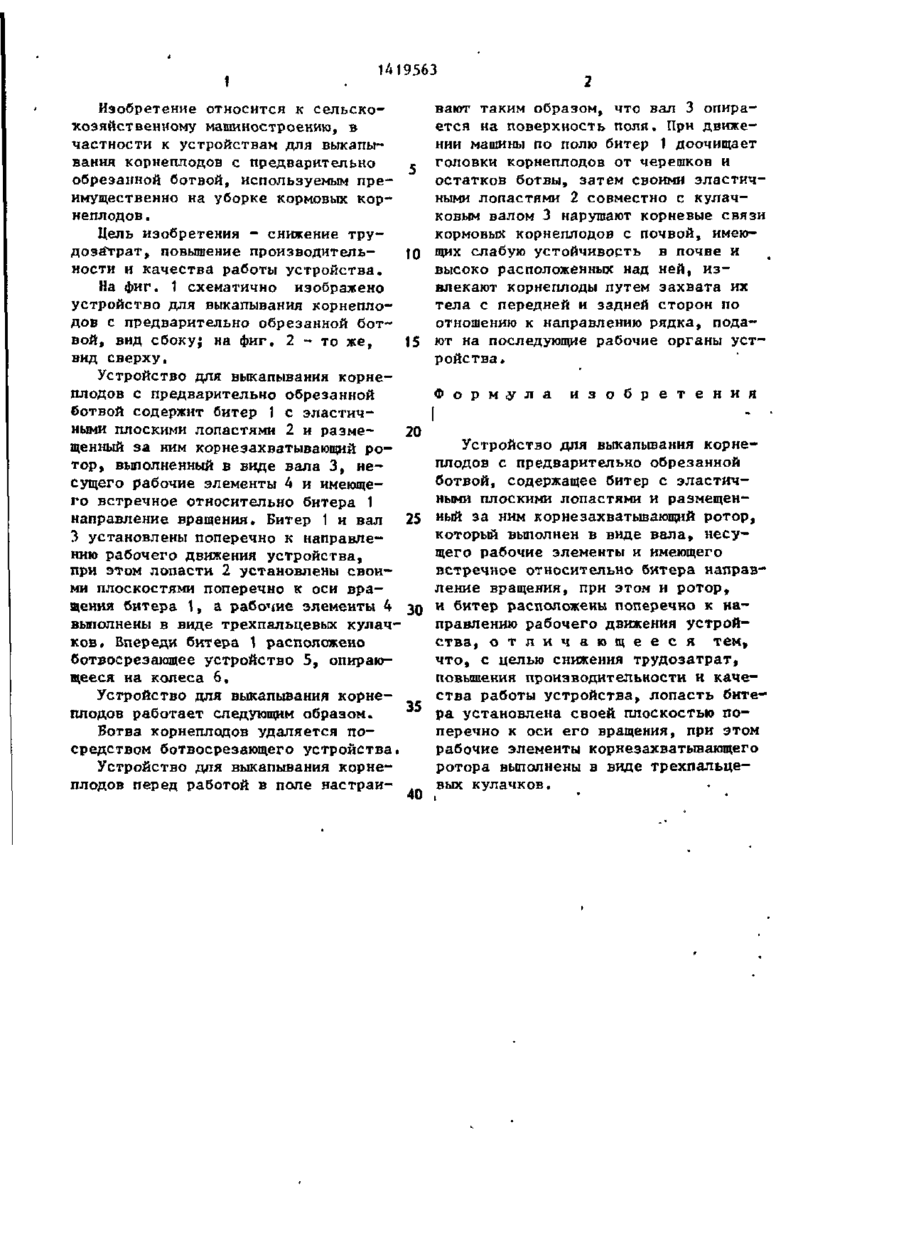

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 1419563 А1 C D 4 А 01 Р „25/04 5 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3907343/30-15 * (22) 12.ОД.85 (46) 30.08.88. Бнш. № 32 (72) И.И.Русанов, В.Г.Кузьминов, А.А.Покуса, В.Г.Бойко, Г.С.Усикоц^ Д.И.Кожушко и А.В.Юрченко (53) 631.358.424(088.8) (56) Патент Франции № 1539190, кл. А 01 D, 1969. Авторское свидетельство СССР № 701566, кл. А 01 D 25/04, 1976. (54) УСТРОЙСТВО ДНЯ ВЫКАПЫВАНИЯ КОРНЕПЛОДОВ С ПРЕДВАРИТЕЛЬНО ОБРЕЗАННОЙ БОТВОЙ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для выкапы вания корнеплодов с предварительно обрезанной ботвой. Цель иэобрете-ния - снижение трудозатрат, повышение производительности и качества работы устройства. Устройство для выкапывания корнеплодов с предварительно обрезанной ботвой содержит битер 1 с плоскими эластичными лопастями 2, которые установлены своими плоскостями поперечно к оси его вращения, и корнезахватывающий ротор, выполненный в виде вала 3, несущего трехпальцевые кулачки и имеющего встречное направление вращения по отношению к битеру 1. При работе устройства битер 1 и кулачки вала 3, одновременно воздействуя на корнеплод, извлекают его из почвы. 2 ил. CO СО Фиг 1 П П'!^ 1 1419563 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для выкапывания корнеплодов с предварительно 5 обрезанной ботвой, используемым преимущественно на уборке кормовых корнеплодов. Цель изобретения - снижение трудозатрат, повышение производительtO ности и качества работы устройства. На фиг. 1 схематично изображено устройство для выкапывания корнеплодов с предварительно обрезанной ботвой, вид сбоку; на фиг. 2 - то же, 15 вид сверху. Устройство для выкапывания корнеплодов с предварительно обрезанной ботвой содержит битер 1 с эластичными плоскими лопастями 2 и раэме20 щенный за ним корнезахватывающий ротор, выполненный в виде вала 3, несущего рабочие элементы 4 и имеющего встречное относительно битера 1 направление вращения. Битер 1 и вал 25 3 установлены поперечно к направлению рабочего движения устройства, при этом лопасти 2 установлены своими плоскостями поперечно к оси вращения битера 1, а рабочие элементы 4 зо выполнены в виде трехпальцевых кулачков. Впереди битера 1 расположено ботвосрезающее устройство 5, опирающееся на колеса 6, Устройство для выкапывания корне35 плодов работает следующим образом. Ботва корнеплодов удаляется посредством ботвосрезающего устройства. Устройство для выкапывания корнеплодов перед работой в поле настраи40 вают таким образом, что вал 3 опирается на поверхность поля. При движении машины по полю битер 1 доочищает головки корнеплодов от черешков и остатков ботвы, затем своими эластичными лопастями 2 совместно с кулачковым валом 3 нарушают корневые связи кормовых корнеплодов с почвой, имеющих слабую устойчивость в почве и высоко расположенных над ней, извлекают корнеплоды путем захвата их тела с передней и задней сторон по отношению к направлению рядка, подают на последующие рабочие органы устройства. Формула и з о б р е т е н и я Устройство для выкапывания корнеплодов с предварительно обрезанной ботвой, содержащее битер с эластичными плоскими лопастями и размещенный за ним корнезахватывающий ротор, который выполнен в виде вала, несущего рабочие элементы и имеющего встречное относительно битера направление вращения, при этом и ротор» и битер расположены поперечно к направлению рабочего движения устройства, о т л и ч а ю щ е е с я тем» что, с целью снижения трудозатрат, повышения производительности и качества работы устройства, лопасть битера установлена своей плоскостью поперечно к оси его вращения, при этом рабочие элементы корнезахватывающего ротора выполнены в виде трехпальцевых кулачков. 1419563 фиг.2 Редактор М.Циткина Составитель В.Протурнов Техред л.Олийнык Корректор С.Шекмар Заказ 4257/2 Тираж 661 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
