Футерівка барабанного млина

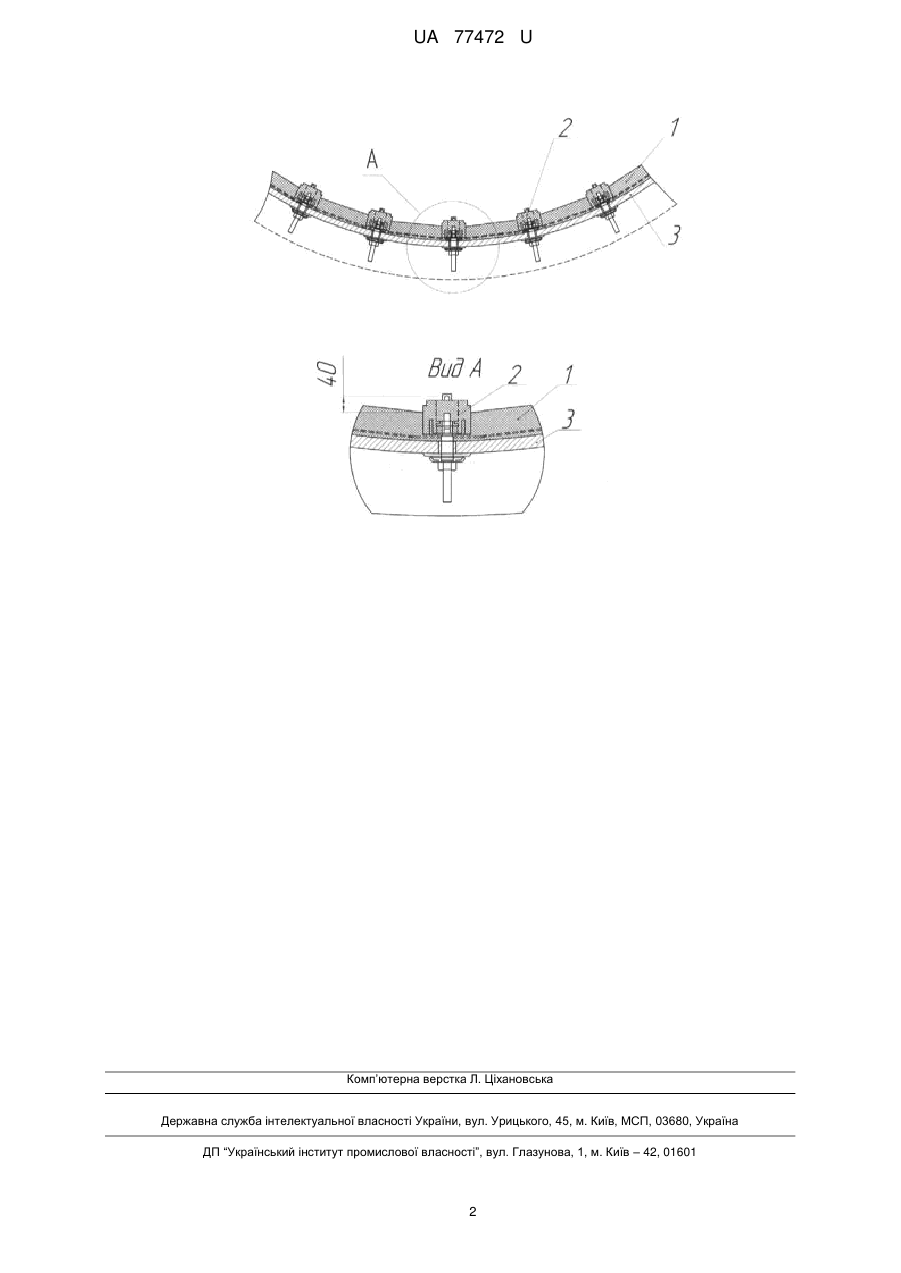

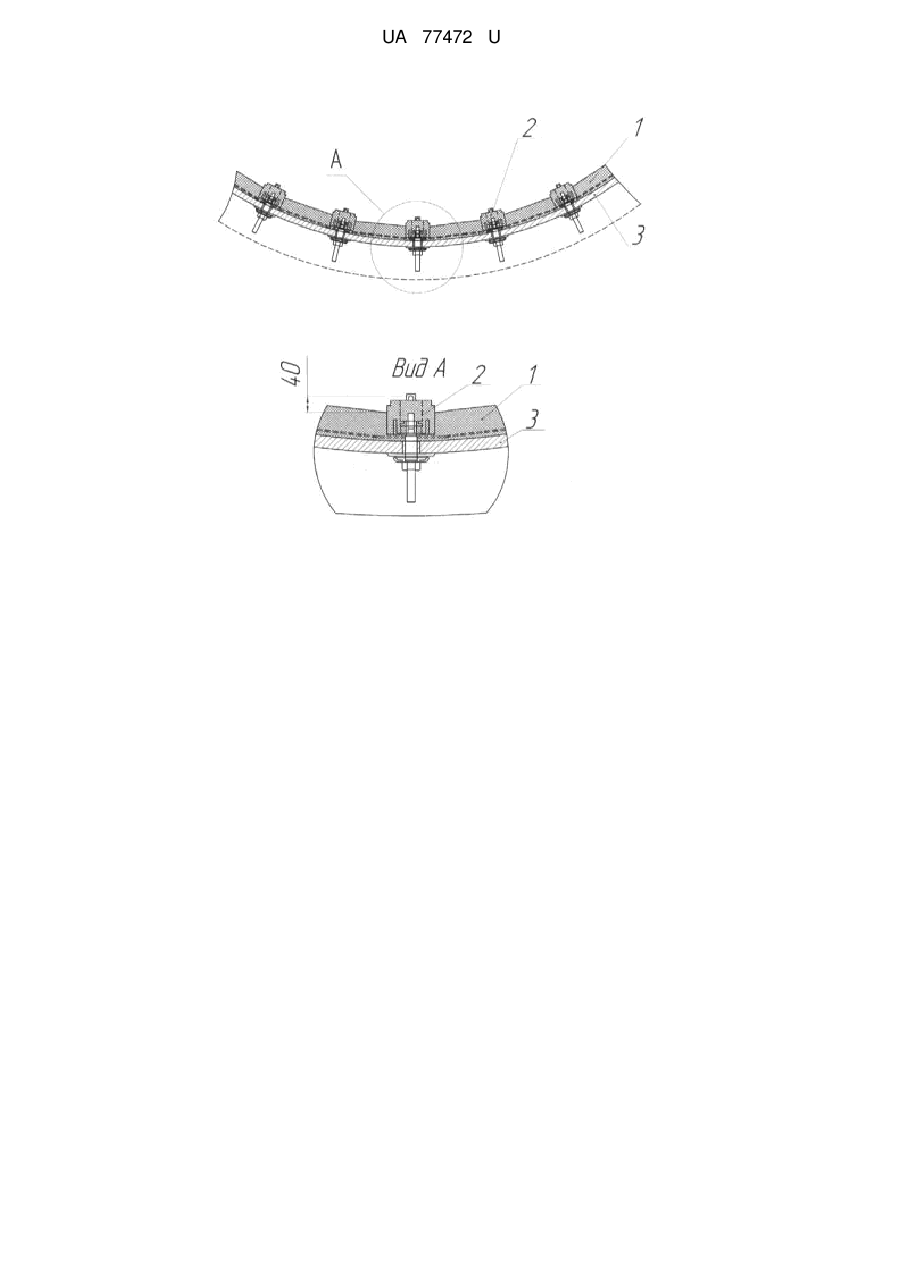

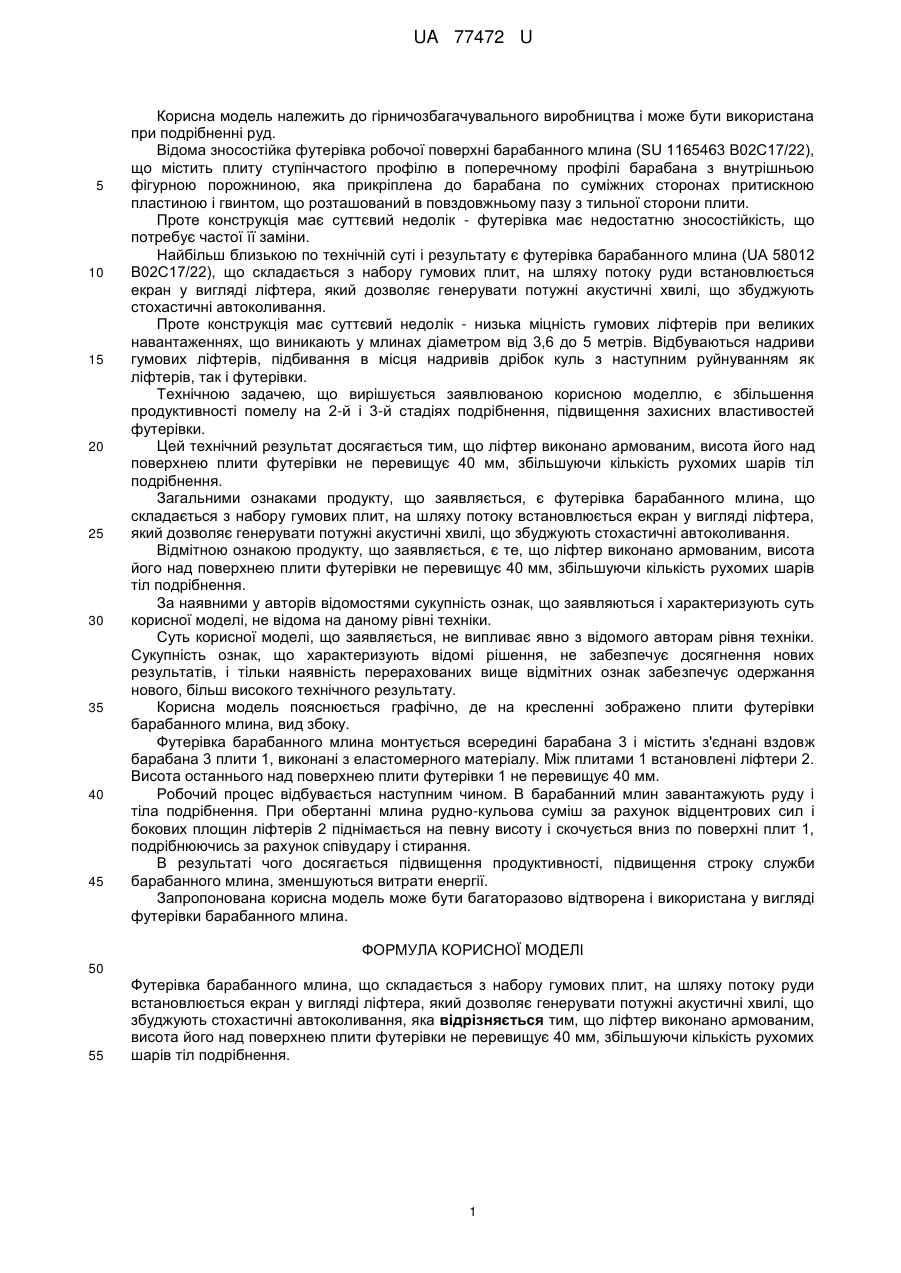

Реферат: Футерівка барабанного млина складається з набору гумових плит, а на шляху потоку руди встановлюється екран у вигляді ліфтера, який дозволяє генерувати потужні акустичні хвилі, що збуджують стохастичні автоколивання. Ліфтер виконано армованим, висота його перевищує висоту футерівки, збільшуючи кількість рухомих шарів тіл подрібнення. UA 77472 U (12) UA 77472 U UA 77472 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гірничозбагачувального виробництва і може бути використана при подрібненні руд. Відома зносостійка футерівка робочої поверхні барабанного млина (SU 1165463 В02С17/22), що містить плиту ступінчастого профілю в поперечному профілі барабана з внутрішньою фігурною порожниною, яка прикріплена до барабана по суміжних сторонах притискною пластиною і гвинтом, що розташований в повздовжньому пазу з тильної сторони плити. Проте конструкція має суттєвий недолік - футерівка має недостатню зносостійкість, що потребує частої її заміни. Найбільш близькою по технічній суті і результату є футерівка барабанного млина (UA 58012 В02С17/22), що складається з набору гумових плит, на шляху потоку руди встановлюється екран у вигляді ліфтера, який дозволяє генерувати потужні акустичні хвилі, що збуджують стохастичні автоколивання. Проте конструкція має суттєвий недолік - низька міцність гумових ліфтерів при великих навантаженнях, що виникають у млинах діаметром від 3,6 до 5 метрів. Відбуваються надриви гумових ліфтерів, підбивання в місця надривів дрібок куль з наступним руйнуванням як ліфтерів, так і футерівки. Технічною задачею, що вирішується заявлюваною корисною моделлю, є збільшення продуктивності помелу на 2-й і 3-й стадіях подрібнення, підвищення захисних властивостей футерівки. Цей технічний результат досягається тим, що ліфтер виконано армованим, висота його над поверхнею плити футерівки не перевищує 40 мм, збільшуючи кількість рухомих шарів тіл подрібнення. Загальними ознаками продукту, що заявляється, є футерівка барабанного млина, що складається з набору гумових плит, на шляху потоку встановлюється екран у вигляді ліфтера, який дозволяє генерувати потужні акустичні хвилі, що збуджують стохастичні автоколивання. Відмітною ознакою продукту, що заявляється, є те, що ліфтер виконано армованим, висота його над поверхнею плити футерівки не перевищує 40 мм, збільшуючи кількість рухомих шарів тіл подрібнення. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів, і тільки наявність перерахованих вище відмітних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на кресленні зображено плити футерівки барабанного млина, вид збоку. Футерівка барабанного млина монтується всередині барабана 3 і містить з'єднані вздовж барабана 3 плити 1, виконані з еластомерного матеріалу. Між плитами 1 встановлені ліфтери 2. Висота останнього над поверхнею плити футерівки 1 не перевищує 40 мм. Робочий процес відбувається наступним чином. В барабанний млин завантажують руду і тіла подрібнення. При обертанні млина рудно-кульова суміш за рахунок відцентрових сил і бокових площин ліфтерів 2 піднімається на певну висоту і скочується вниз по поверхні плит 1, подрібнюючись за рахунок співудару і стирання. В результаті чого досягається підвищення продуктивності, підвищення строку служби барабанного млина, зменшуються витрати енергії. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді футерівки барабанного млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Футерівка барабанного млина, що складається з набору гумових плит, на шляху потоку руди встановлюється екран у вигляді ліфтера, який дозволяє генерувати потужні акустичні хвилі, що збуджують стохастичні автоколивання, яка відрізняється тим, що ліфтер виконано армованим, висота його над поверхнею плити футерівки не перевищує 40 мм, збільшуючи кількість рухомих шарів тіл подрібнення. 1 UA 77472 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
