Формула / Реферат

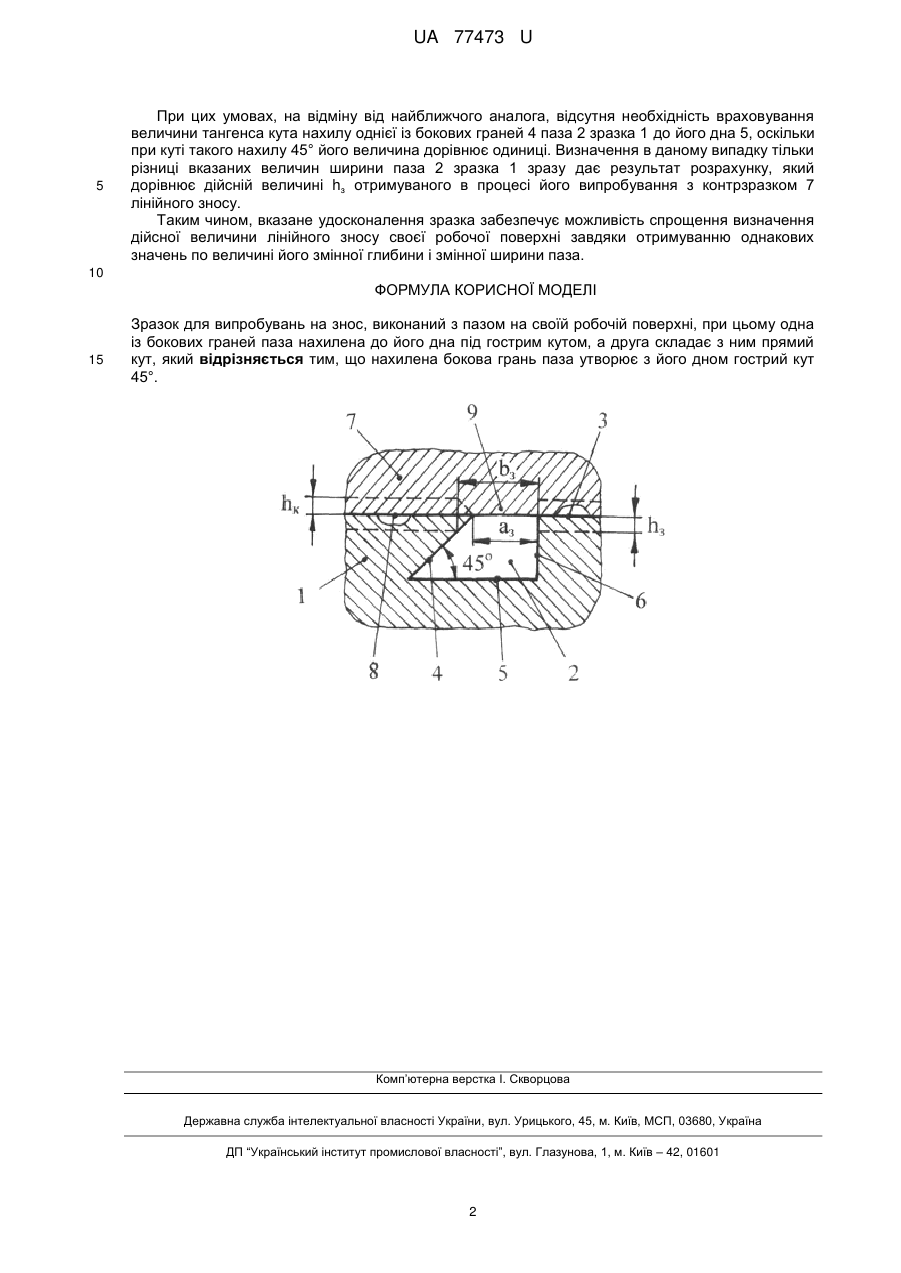

Зразок для випробувань на знос, виконаний з пазом на своїй робочій поверхні, при цьому одна із бокових граней паза нахилена до його дна під гострим кутом, а друга складає з ним прямий кут, який відрізняється тим, що нахилена бокова грань паза утворює з його дном гострий кут 45°.

Текст

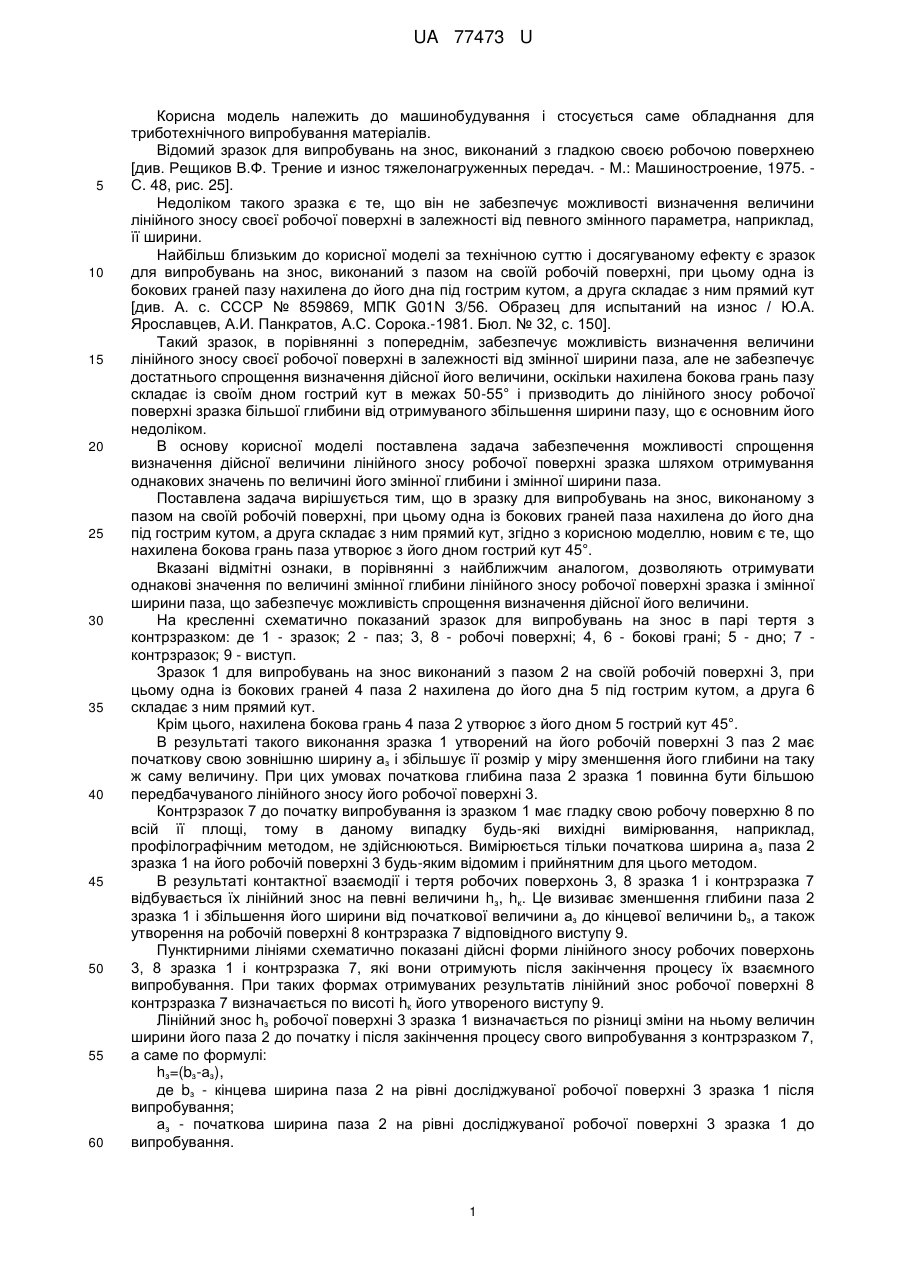

Реферат: Зразок для випробувань на знос виконаний з пазом на своїй робочій поверхні, при цьому одна із бокових граней паза нахилена до його дна і утворює з дном гострий кут, а друга складає з ним прямий кут. UA 77473 U (54) ЗРАЗОК ДЛЯ ВИПРОБУВАНЬ НА ЗНОС UA 77473 U UA 77473 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і стосується саме обладнання для триботехнічного випробування матеріалів. Відомий зразок для випробувань на знос, виконаний з гладкою своєю робочою поверхнею [див. Рещиков В.Ф. Трение и износ тяжелонагруженных передач. - М.: Машиностроение, 1975. С. 48, рис. 25]. Недоліком такого зразка є те, що він не забезпечує можливості визначення величини лінійного зносу своєї робочої поверхні в залежності від певного змінного параметра, наприклад, її ширини. Найбільш близьким до корисної моделі за технічною суттю і досягуваному ефекту є зразок для випробувань на знос, виконаний з пазом на своїй робочій поверхні, при цьому одна із бокових граней пазу нахилена до його дна під гострим кутом, а друга складає з ним прямий кут [див. А. с. СССР № 859869, МПК G01N 3/56. Образец для испытаний на износ / Ю.А. Ярославцев, А.И. Панкратов, А.С. Сорока.-1981. Бюл. № 32, с. 150]. Такий зразок, в порівнянні з попереднім, забезпечує можливість визначення величини лінійного зносу своєї робочої поверхні в залежності від змінної ширини паза, але не забезпечує достатнього спрощення визначення дійсної його величини, оскільки нахилена бокова грань пазу складає із своїм дном гострий кут в межах 50-55° і призводить до лінійного зносу робочої поверхні зразка більшої глибини від отримуваного збільшення ширини пазу, що є основним його недоліком. В основу корисної моделі поставлена задача забезпечення можливості спрощення визначення дійсної величини лінійного зносу робочої поверхні зразка шляхом отримування однакових значень по величині його змінної глибини і змінної ширини паза. Поставлена задача вирішується тим, що в зразку для випробувань на знос, виконаному з пазом на своїй робочій поверхні, при цьому одна із бокових граней паза нахилена до його дна під гострим кутом, а друга складає з ним прямий кут, згідно з корисною моделлю, новим є те, що нахилена бокова грань паза утворює з його дном гострий кут 45°. Вказані відмітні ознаки, в порівнянні з найближчим аналогом, дозволяють отримувати однакові значення по величині змінної глибини лінійного зносу робочої поверхні зразка і змінної ширини паза, що забезпечує можливість спрощення визначення дійсної його величини. На кресленні схематично показаний зразок для випробувань на знос в парі тертя з контрзразком: де 1 - зразок; 2 - паз; 3, 8 - робочі поверхні; 4, 6 - бокові грані; 5 - дно; 7 контрзразок; 9 - виступ. Зразок 1 для випробувань на знос виконаний з пазом 2 на своїй робочій поверхні 3, при цьому одна із бокових граней 4 паза 2 нахилена до його дна 5 під гострим кутом, а друга 6 складає з ним прямий кут. Крім цього, нахилена бокова грань 4 паза 2 утворює з його дном 5 гострий кут 45°. В результаті такого виконання зразка 1 утворений на його робочій поверхні 3 паз 2 має початкову свою зовнішню ширину аз і збільшує її розмір у міру зменшення його глибини на таку ж саму величину. При цих умовах початкова глибина паза 2 зразка 1 повинна бути більшою передбачуваного лінійного зносу його робочої поверхні 3. Контрзразок 7 до початку випробування із зразком 1 має гладку свою робочу поверхню 8 по всій її площі, тому в даному випадку будь-які вихідні вимірювання, наприклад, профілографічним методом, не здійснюються. Вимірюється тільки початкова ширина а з паза 2 зразка 1 на його робочій поверхні 3 будь-яким відомим і прийнятним для цього методом. В результаті контактної взаємодії і тертя робочих поверхонь 3, 8 зразка 1 і контрзразка 7 відбувається їх лінійний знос на певні величини hз, hк. Це визиває зменшення глибини паза 2 зразка 1 і збільшення його ширини від початкової величини аз до кінцевої величини bз, а також утворення на робочій поверхні 8 контрзразка 7 відповідного виступу 9. Пунктирними лініями схематично показані дійсні форми лінійного зносу робочих поверхонь 3, 8 зразка 1 і контрзразка 7, які вони отримують після закінчення процесу їх взаємного випробування. При таких формах отримуваних результатів лінійний знос робочої поверхні 8 контрзразка 7 визначається по висоті hк його утвореного виступу 9. Лінійний знос hз робочої поверхні 3 зразка 1 визначається по різниці зміни на ньому величин ширини його паза 2 до початку і після закінчення процесу свого випробування з контрзразком 7, а саме по формулі: hз=(bз-аз), де bз - кінцева ширина паза 2 на рівні досліджуваної робочої поверхні 3 зразка 1 після випробування; аз - початкова ширина паза 2 на рівні досліджуваної робочої поверхні 3 зразка 1 до випробування. 1 UA 77473 U 5 При цих умовах, на відміну від найближчого аналога, відсутня необхідність враховування величини тангенса кута нахилу однієї із бокових граней 4 паза 2 зразка 1 до його дна 5, оскільки при куті такого нахилу 45° його величина дорівнює одиниці. Визначення в даному випадку тільки різниці вказаних величин ширини паза 2 зразка 1 зразу дає результат розрахунку, який дорівнює дійсній величині hз отримуваного в процесі його випробування з контрзразком 7 лінійного зносу. Таким чином, вказане удосконалення зразка забезпечує можливість спрощення визначення дійсної величини лінійного зносу своєї робочої поверхні завдяки отримуванню однакових значень по величині його змінної глибини і змінної ширини паза. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Зразок для випробувань на знос, виконаний з пазом на своїй робочій поверхні, при цьому одна із бокових граней паза нахилена до його дна під гострим кутом, а друга складає з ним прямий кут, який відрізняється тим, що нахилена бокова грань паза утворює з його дном гострий кут 45°. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Sample for testing on wear

Автори англійською

Huzenko Yurii Mykhailovych, Krasavin Oleksandr Petrovych

Назва патенту російською

Образец для испытаний на износ

Автори російською

Гузенко Юрий Михайлович, Красавин Александр Петрович

МПК / Мітки

МПК: G01N 3/56, G01N 1/00

Мітки: знос, зразок, випробувань
