Гичкозрізальний пристрій до машин для збирання коренеплодів

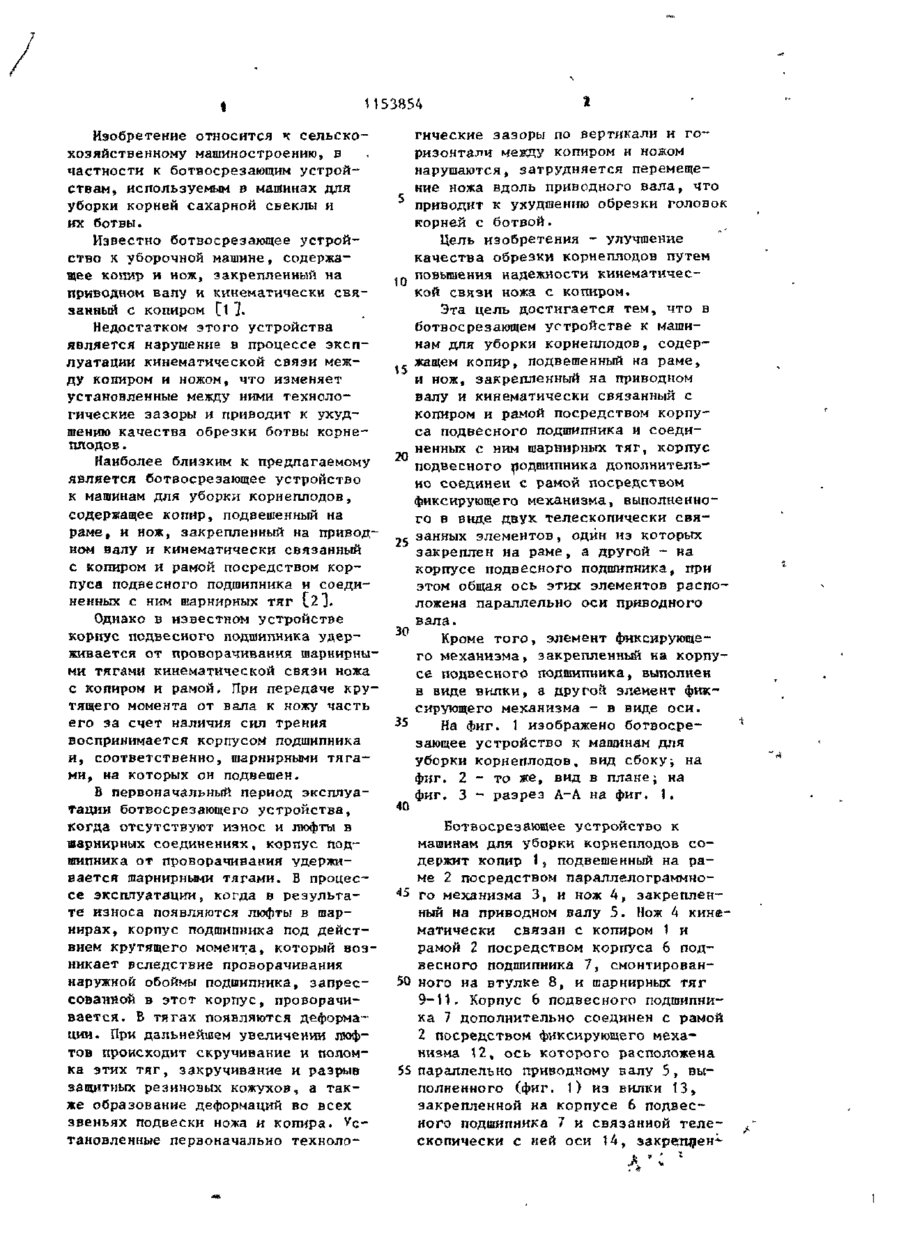

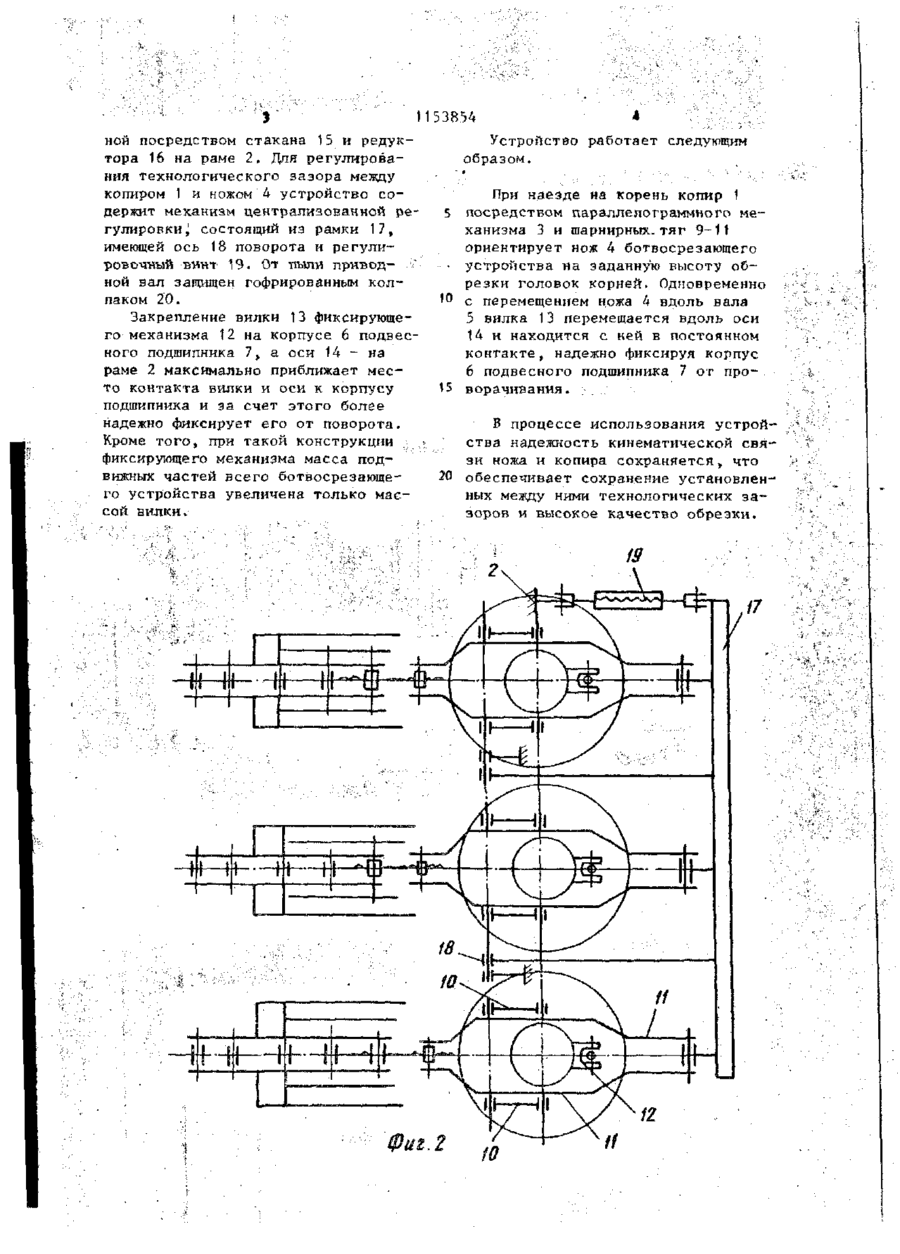

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) (М). А 01 D 23/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ и т п і тітшї»шііі№»итіїїпт'пгаіґіііі[!шші№Тії»жгиіигіпиігіи (21) 3549983/30-15 (22) 0 7 . 0 2 . 8 3 (46) 07.05.85., Бюл. № 17 (72) И.П. Равикович, Э.С. Ваткин, М.И. Константиновский, А.С. Кравченко, А.А. Покуга, В.А. Рывлнн, М.К, Чух и Н.А. Пшенишнюк (53) 631.353.428(088.8) (56) 1. Авторское свидетельство СССР № 207516, кл. А 01 D 23/06, 19*6. 2. Руководство по сборке, уходу и эксплуатации ботвоуборочной машины БМ-6с Тернопольский комбайновый завод, 1973, с. 14, (54) (57) 1. Б0ТВ0СРЕЗАЮЩЕЕ УСТРОЙСТВО К МАШИНАМ ДЛЯ УБОРКИ КОРНЕПЛОДОВ , содержащее копир, подвешенный на раме, и нож, закрепленный на приводном валу и ки'ематически связанный с копиром и рамой посредством корпуса подвесного подшипни ка и соединенных с ним шарнирных тяг, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества обрезки корнеплодов путем повышения надежности кинематической связи ножа с копиром, корпус подвесного подшипника дополнительно соединен с рамой посредством фиксирующего механизма, выполненного в виде двух телескопически связанных элементов, один из которых закреппен на раме, а другой - на корпусе подвесного подшипника, при этом общая ось этих элементов расположена параллельно оси приводного вала. 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что элемент фиксирующего механизма, закрепленный на корпусе подвесного подшипника, выполнен в виде вилки, а другой элемент фиксирующего механизма - в виде оси. Фиш1 1153854 Изобретение относится к сельскохозяйственному машиностроению, в частности к ботвосрезающим устройствам» используемым в машинах для уборки корней сахарной свеклы и их ботвы. Известно ботвосрезающее устройство к уборочной машине, содержащее копир и нож, закрепленный на приводном валу и кинематически связанный с копиром Сі 1* Недостатком этого устройства является нарушение в процессе эксплуатации кинематической связи между копиром и ножом, что изменяет установленные между ними технологические зазоры и приводит к ухудшению качества обрезки ботвы корнеплодов . Наиболее близким к предлагаемому является ботвосрезающее устройство к машинам для уборки корнеплодов, содержащее копир, подвешенный на раме, и нож, закрепленный на приводном валу и кинематически связанный с копиром и рамой посредством корпуса подвесного подшипника и соединенных с ним шарнирных тяг С2]. Однако в известном устройстве корпус подвесного подшипника удерживается от проворачивания шарнирными тягами кинематической связи ножа с копиром и рамой. При передаче крутящего момента от вала к ножу часть его за счет наличия сил трения воспринимается корпусом подшипника и, соответственно, шарнирными тягами, на которых он подвешен. В первоначальный период эксплуатации ботвосрезающего устройства, когда отсутствуют износ и люфты в шарнирных соединениях, корпус подшипника от проворачивания удерживается шарнирными тягами. В процессе эксплуатации, когда в результате износа появляются люфты в шарнирах, корпус подшипника под действием крутящего момента, который возникает вследствие проворачивания наружной обоймы подшипника, запрессованной в этот корпус, проворачивается. В тягах появляются деформации. При дальнейшем увеличении люфтов происходит скручивание и поломка этих тяг, закручивание и разрыв защитных резиновых кожухов, а также образование деформаций во всех звеньях подвески ножа и копира. Установленные первоначально техноло гические зазоры по вертикали и горизонтали между копиром и ножом нарушаются, затрудняется перемещение ножа вдоль приводного вала, что приводит к ухудшению обрезки головок корней с ботвой. Цель изобретения - улучшение качества обрезки корнеплодов путем повышения надежности кинематичес10 кой связи ножа с копиром. Эта цель достигается тем, что в ботвосрезающем устройстве к машинам для уборки корнеплодов, содержащем копир, подвешенный на раме, и нож, закрепленный на приводном валу и кинематически связанный с копиром и рамой посредством корпуса подвесного подшипника и соединенных с ним шарнирных тяг, корпус 20 подвесного родшипника дополнительно соединен с рамой посредством фиксирующего механизма, выполненного в виде двух телескопически связанных элементов, один из которых 25 закреплен на раме, а другой - на корпусе подвесного подшипника, при этом общая ось этих элементов расположена параллельно оси приводного вала. 30 Кроме того, элемент фиксирующего механизма, закрепленный на корпусе подвесного подшипника, выполнен в виде вилки, а другой элемент фиксирующего механизма - в виде оси. 35 На фиг. 1 изображено ботвосрезающее устройство к машинам для уборки корнеплодов, вид сбокуІ на фиг. 2 - то же, вид в плане; на фиг. 3 - разрез А-А на фиг. 1. 40 Ботвосрезающее устройство к машинам для уборки корнеплодов содержит копир 1, подвешенный на раме 2 посредством параллелограммного механизма 3, и нож 4, закрепленный на приводном валу 5. Нож 4 кинематически связан с копиром 1 и рамой 2 посредством корпуса 6 подвесного подшипника 7, смонтирован50 ного на втулке 8, и шарнирных тяг 9-11. Корпус 6 подвесного подшипника 7 дополнительно соединен с рамой 2 посредством фиксирующего механизма 12, ось которого расположена 55 параллельно приводному валу 5, выполненного (фиг. 1) из вилки 13, закрепленной на корпусе 6 подвесного подшипника 7 и связанной телескопически с ней оси 14, закреплен* 53854 ной посредством стакана 15 и редуктора 16 на раме 2. Дня регулирования технологического зазора между копиром 1 и ножом А устройство содержит механизм централизованной регулировки у состоящий из рамки 17, имеющей ось 18 поворота и регулировочный винт 19. От пыли приводной вал защищен гофрированным колпаком 20. Закрепление вилки t3 фиксирующего механизма 12 на корпусе 6 подвесного подшипника 7, а оси 14 - на раме 2 максимально приближает место контакта вилки и оси к корпусу подшипника и за счет этого более надежно фиксирует его от поворота. Кроме того, при такой конструкции . фиксирующего механизма масса подвижных частей всего ботвосрезающего устройства увеличена только массой вилки. \ \ \і 1 £і • і і J і • і 1 • 4 •;'; . .•; : Устройство работает следующим образом. При наезде на корень копир 1 5 посредством параллелограммного механизма 3 и шарнирных, тяг 9-11 ориентирует нож 4 ботвосрезающего • устройства на заданную высоту обрезки головок корней. Одновременно 1° с перемещением ножа 4 вдоль вала 5 вилка 13 перемещается вдоль оси 14 и находится с ней в постоянном контакте, надежно фиксируя корпус 6 подвесного подшипника 7 от проt5 ворачивания. В процессе использования устройства надежность кинематической связи ножа и копира сохраняется, что 20 обеспечивает сохранение установленных между ними технологических зазоров и высокое качество обрезки. Ш3854 Фиг. 3 *r • Редактор И. Николайчук Составитель В. Протурнов Техред Л.Мартяшова КорректорИ. Эрдейи Заказ 2554/1 Тираж 743 Подписное ВННИПИ Государственного комитета СССР по делам изобретений и открытий 113035,, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 J
