Пристрій дообрізки бурячних головок до бурякозбиральних машин
Формула / Реферат

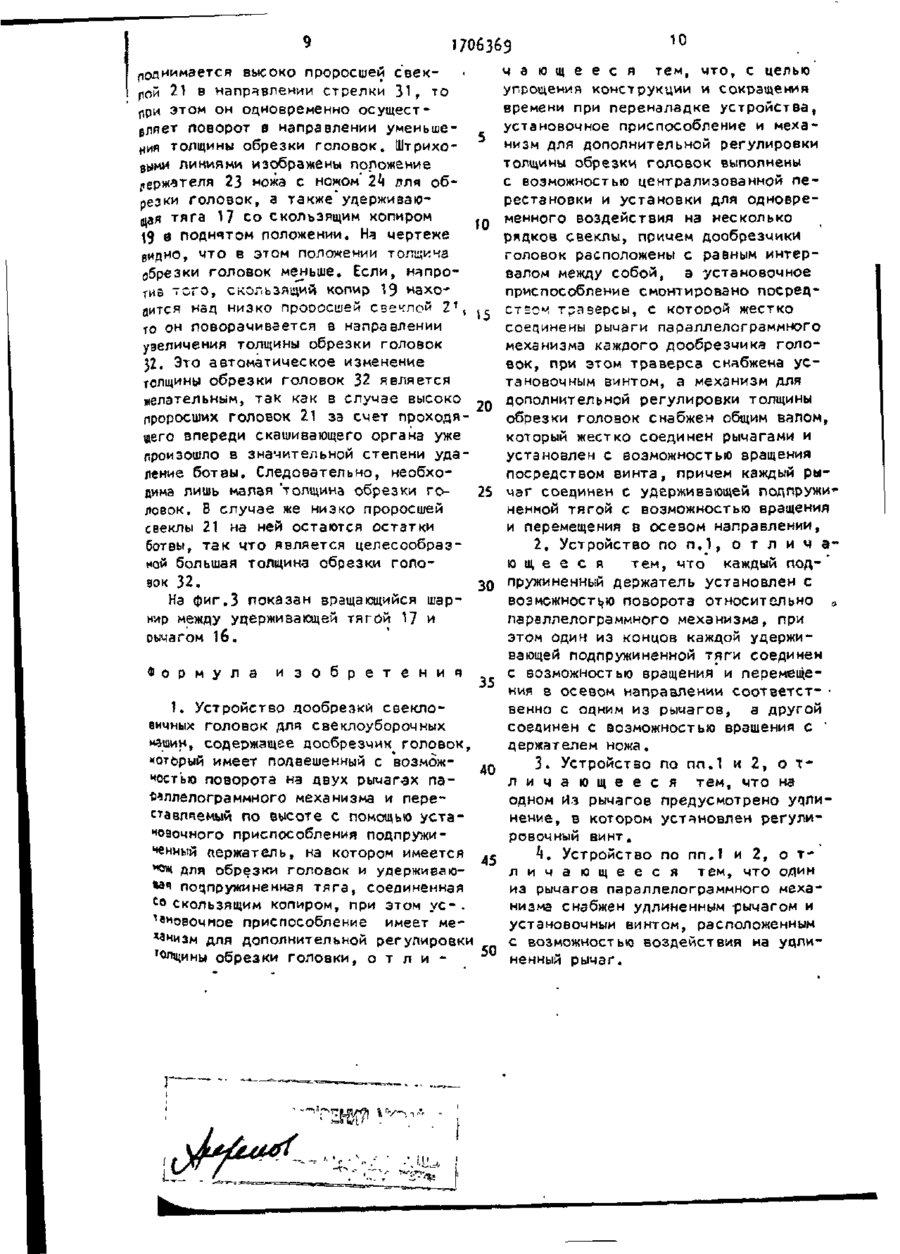

1. Устройство дообрезки свекловичных головок для свеклоуборочных машин, содержащее дообрезчик головок, который имеет подвешенный с возможностью поворота на двух рычагах паралле-лограммного механизма и переставляемый по высоте с помощью установочного приспособления подпружиненный держатель, на котором имеется нож для обрезки головок и удерживающая подпружиненная тяга, соединенная со скользящим копиром, при этом установочное приспособление имеет механизм для дополнительной регулировки толщины обрезки головки, отличающееся тем, что, с целью упрощения конструкции и сокращения времени при переналадке устройства, установочное приспособление и механизм для дополнительной регулировки толщины обрезки головок выполнены с возможностью централизованной перестановки и установки для одновременного воздействия на несколько рядков свеклы, причем дообрезчики головок расположены с равным интервалом между собой, а установочное приспособление смонтировано посредством траверсы, с которой жестко соединены рычаги параллелограммного механизма каждого дообрезчика головок, при этом траверса снабжена установочным винтом, а механизм для дополнительной регулировки толщины обрезки головок снабжен общим валом, который жестко соединен рычагами и установлен с возможностью вращения посредством винта, причем каждый рычаг соединен с удерживающей подпружиненной тягой с возможностью вращения и перемещения в осевом направлении.
2. Устройство по п. 1, отличающееся тем, что каждый подпружиненный держатель установлен с возможностью поворота относительно параллелограммного механизма, при этом один из концов каждой удерживающей подпружиненной тяги соединен с возможностью вращения и перемещения в осевом направлении соответственно с одним из рычагов, а другой соединен с возможностью вращения с держателем ножа.
3. Устройство по пп. 1, 2, отличающееся тем, что на одном из рычагов предусмотрено удлинение, в котором установлен регулировочный винт.
4. Устройство по пп. 1, 2, отличающееся тем, что один из рычагов параллелограммного механизма снабжен удлиненным рычагом и установочным винтом, расположенным с возможностью воздействия на удлиненный рычаг.
Текст

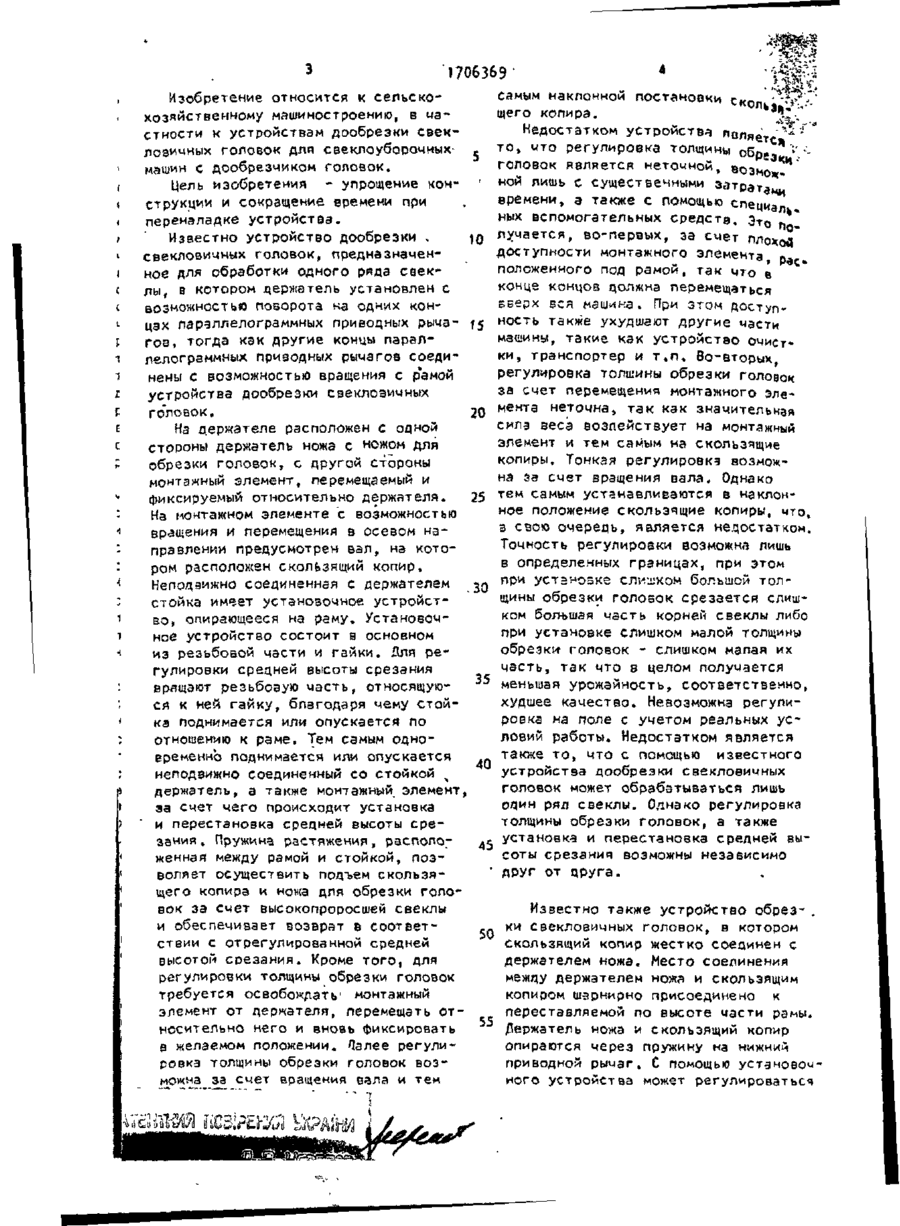

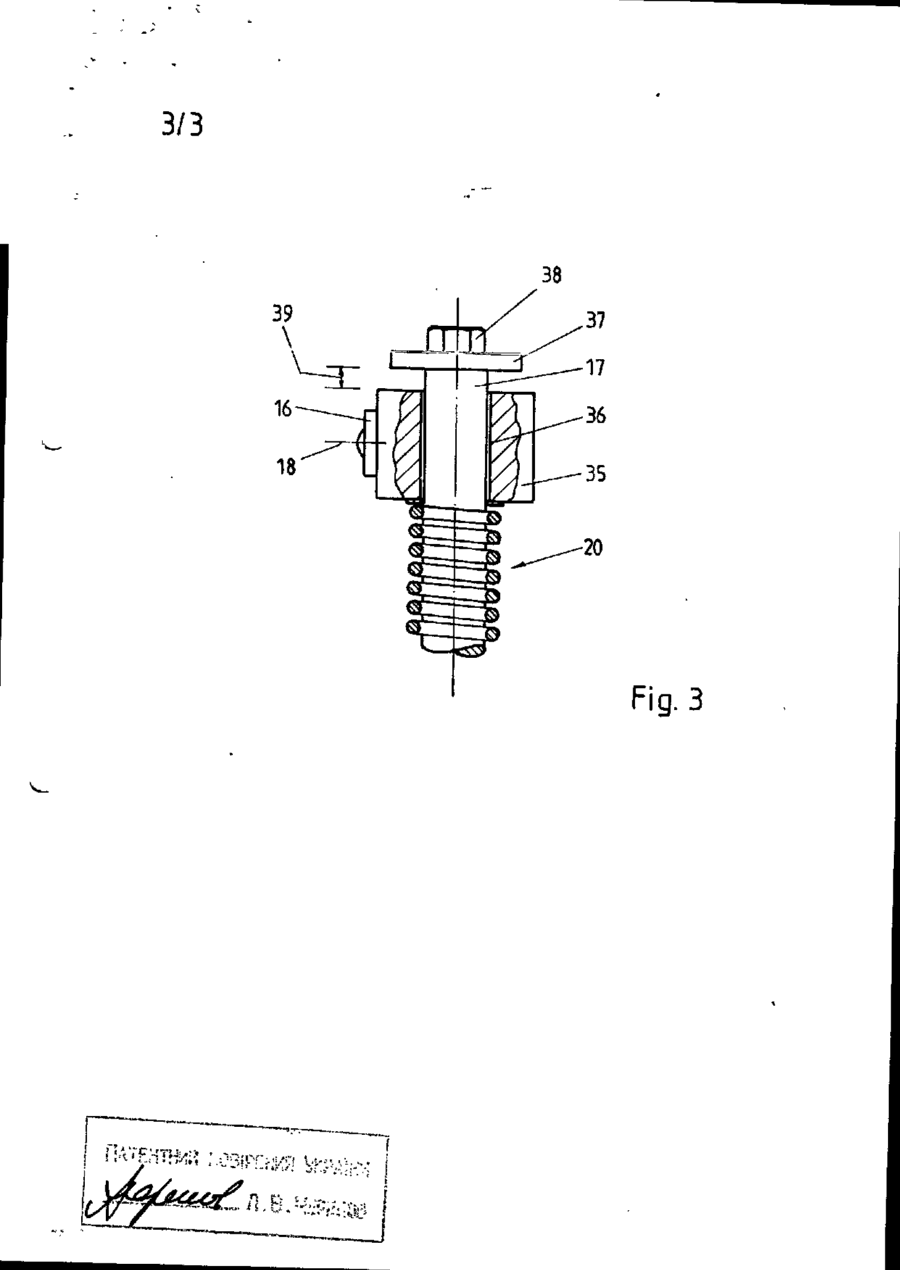

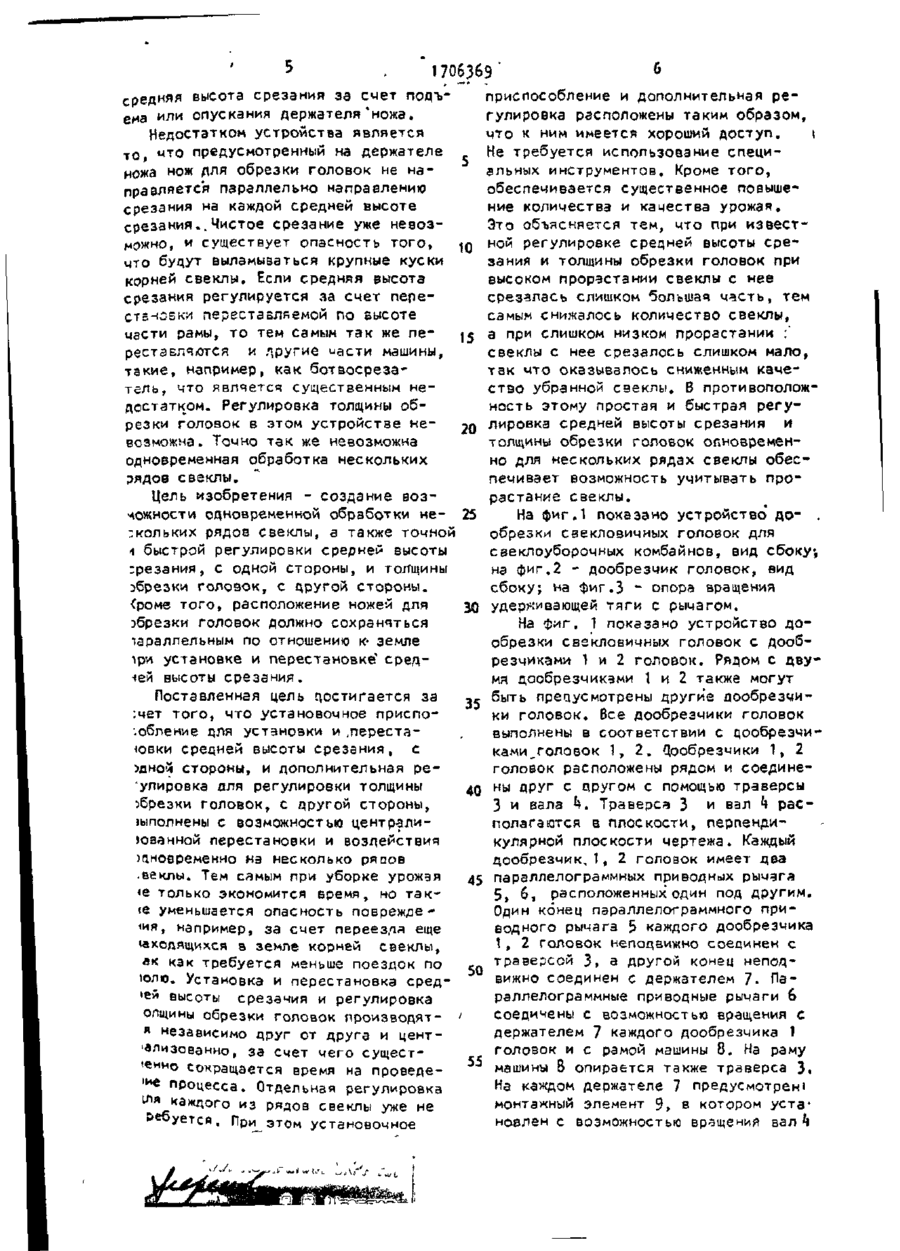

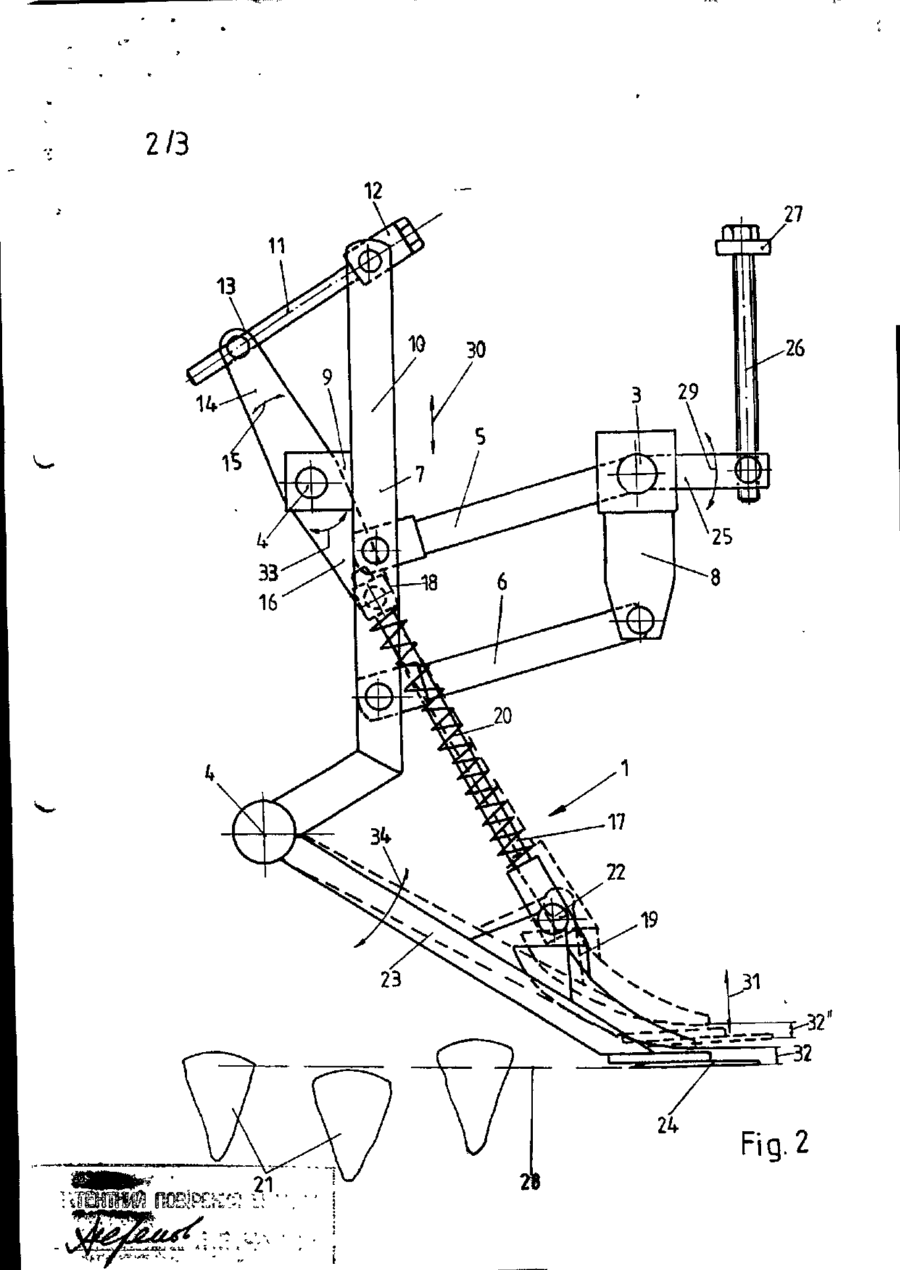

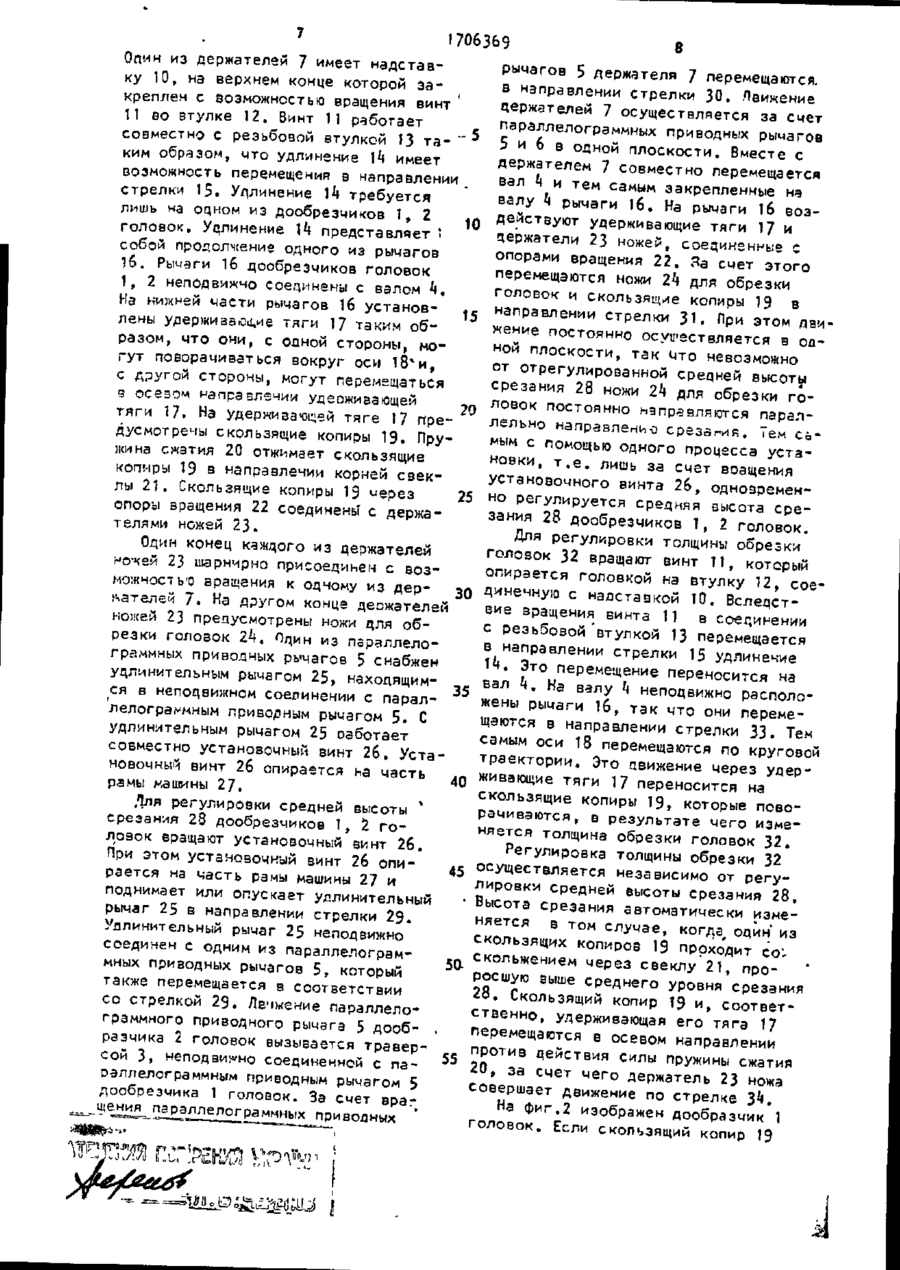

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК - S U - 1706369 A3 (51)5 А 01 D 23/00, 23/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОГТНРЫТИЯМ (ТРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ (21) U203W/15 (22) 15И0.87 1 (31) P 37312^6.^ (32) 17.09.87 (33) DE ( W 15.01.92. Бюл. К 2 » (71) Франц Кляйне Машиненфабрик, Гмбх унд Ко. (DE) (72) Херберт Люс (DE) (53) 631.358 (088.8). (56) Патент ФРГ К1 3151*84, кп. А 01 D 23/02, 1982. (5М УСТРОЙСТВО ДООБРЕЗКИ СВЕКЛОВИЧШ ГОЛОВОК ДЛЯ СВЕКЛОУБОРОЧНЫХ МАШИ (57) Изобретение относится к сельскохозяйственному машиностроению, Цель ізобретения - упрощение конструкции и сокращение времени при переналадке устройства. Устройство для дообрезки :веклозичных головок содержит дообіезчики 1 , 2 головок, которые соеди йены между собой с помощью траверсы 3 и вала k и имеют параллелограммные приводные рычаги 5, б с возможностью вращения держателем"7."Держатель 7 соединен с держателем ножей 23, который через опору вращения 22 соединен со скользящим копиром 19» Копир 19 установлен на удерживающей тяге 17, и пружина сжатия 20 отжимает его в направлении корней свеклы. Один из пэрэллелограм^ных приводных рычагов 5 снабжен удлинительным рычагом 25, который работает совмест-' но с установочным винтом 26. При работе устройства установочное приспособление, состоящее из элементов h, 1 1 , 12, 13, 26, обеспечивает сред-_ нюю высоту срезания 28, а с помощью (дополнительной регулировки с помощью элементов h, 11, 12, 13» 16 толщину срезания свекловичных головок, 3 э . п , ф-лы, 3 ил» о со СО
ДивитисяДодаткова інформація
Назва патенту англійськоюAftertopping apparatus for beet harvesting machines
Автори англійськоюHerbert Luehs
Назва патенту російськоюУстройство дообрезки свекольных головок свеклоуборочных машин
Автори російськоюХерберт Люс
МПК / Мітки
МПК: A01D 23/00, A01D 23/02
Мітки: машин, бурячних, головок, бурякозбиральних, дообрізки, пристрій
