Спосіб припрацювання планетарних двоступінчастих зубчатих редукторів

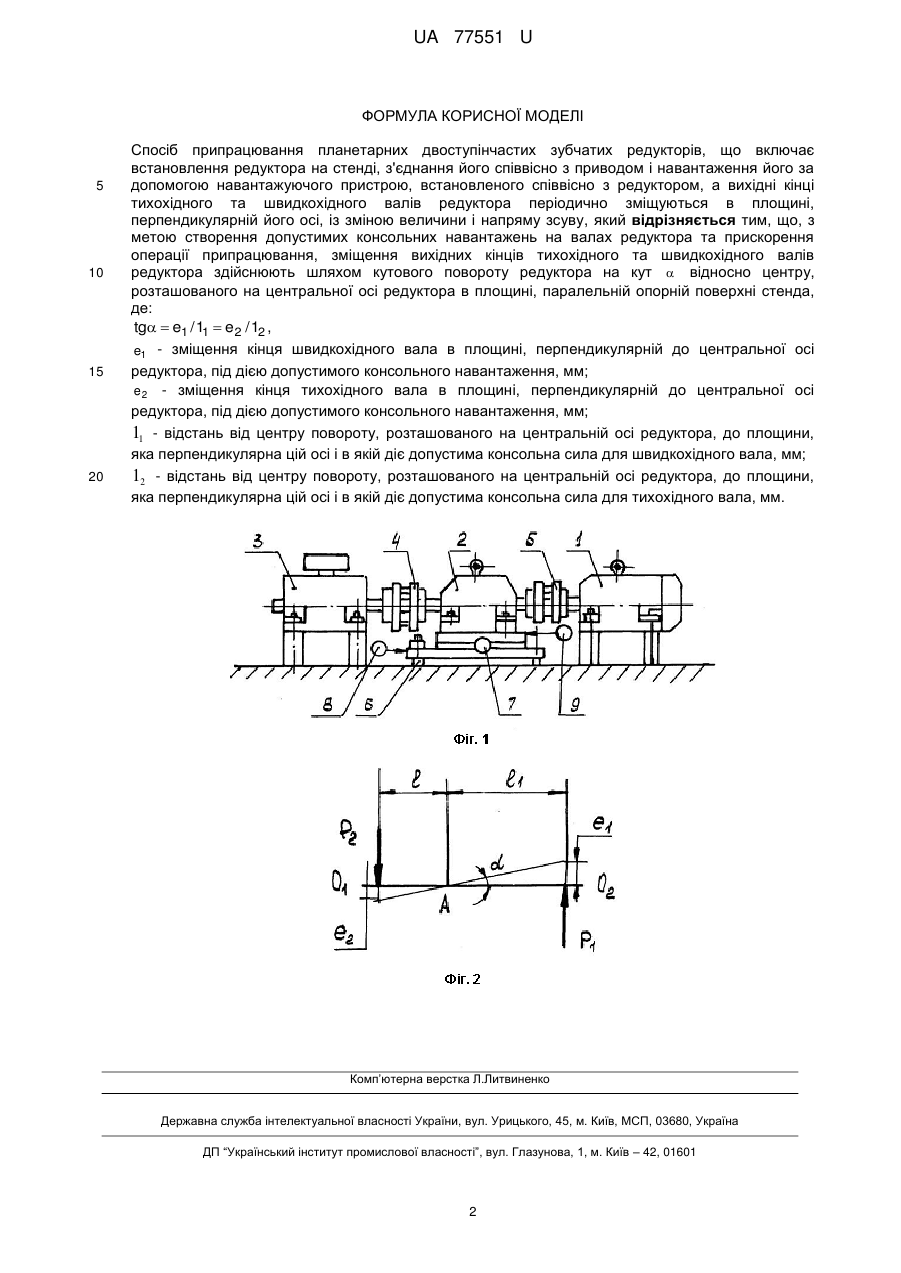

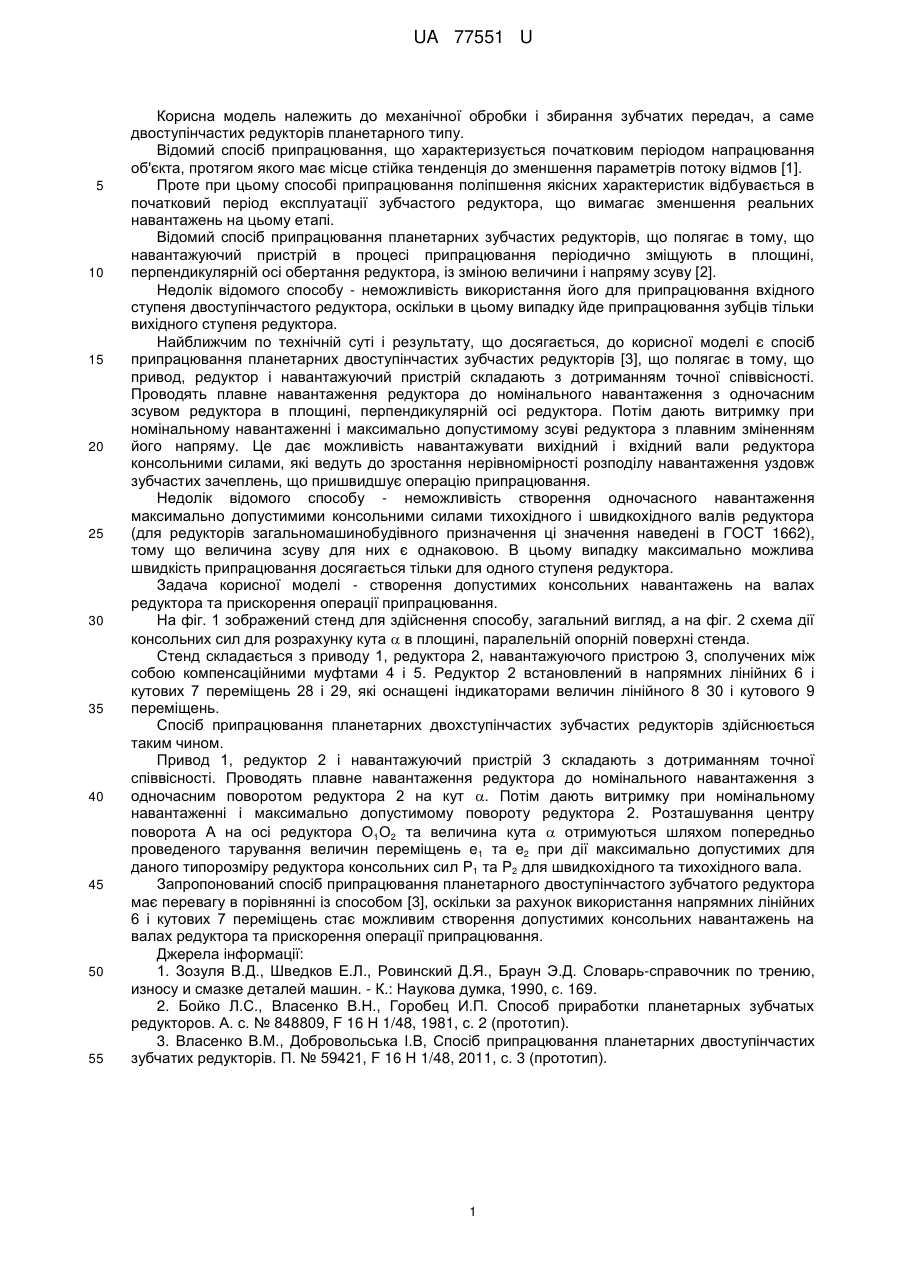

Реферат: UA 77551 U UA 77551 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до механічної обробки і збирання зубчатих передач, а саме двоступінчастих редукторів планетарного типу. Відомий спосіб припрацювання, що характеризується початковим періодом напрацювання об'єкта, протягом якого має місце стійка тенденція до зменшення параметрів потоку відмов [1]. Проте при цьому способі припрацювання поліпшення якісних характеристик відбувається в початковий період експлуатації зубчастого редуктора, що вимагає зменшення реальних навантажень на цьому етапі. Відомий спосіб припрацювання планетарних зубчастих редукторів, що полягає в тому, що навантажуючий пристрій в процесі припрацювання періодично зміщують в площині, перпендикулярній осі обертання редуктора, із зміною величини і напряму зсуву [2]. Недолік відомого способу - неможливість використання його для припрацювання вхідного ступеня двоступінчастого редуктора, оскільки в цьому випадку йде припрацювання зубців тільки вихідного ступеня редуктора. Найближчим по технічній суті і результату, що досягається, до корисної моделі є спосіб припрацювання планетарних двоступінчастих зубчастих редукторів [3], що полягає в тому, що привод, редуктор і навантажуючий пристрій складають з дотриманням точної співвісності. Проводять плавне навантаження редуктора до номінального навантаження з одночасним зсувом редуктора в площині, перпендикулярній осі редуктора. Потім дають витримку при номінальному навантаженні і максимально допустимому зсуві редуктора з плавним зміненням його напряму. Це дає можливість навантажувати вихідний і вхідний вали редуктора консольними силами, які ведуть до зростання нерівномірності розподілу навантаження уздовж зубчастих зачеплень, що пришвидшує операцію припрацювання. Недолік відомого способу - неможливість створення одночасного навантаження максимально допустимими консольними силами тихохідного і швидкохідного валів редуктора (для редукторів загальномашинобудівного призначення ці значення наведені в ГОСТ 1662), тому що величина зсуву для них є однаковою. В цьому випадку максимально можлива швидкість припрацювання досягається тільки для одного ступеня редуктора. Задача корисної моделі - створення допустимих консольних навантажень на валах редуктора та прискорення операції припрацювання. На фіг. 1 зображений стенд для здійснення способу, загальний вигляд, а на фіг. 2 схема дії консольних сил для розрахунку кута  в площині, паралельній опорній поверхні стенда. Стенд складається з приводу 1, редуктора 2, навантажуючого пристрою 3, сполучених між собою компенсаційними муфтами 4 і 5. Редуктор 2 встановлений в напрямних лінійних 6 і кутових 7 переміщень 28 і 29, які оснащені індикаторами величин лінійного 8 30 і кутового 9 переміщень. Спосіб припрацювання планетарних двохступінчастих зубчастих редукторів здійснюється таким чином. Привод 1, редуктор 2 і навантажуючий пристрій 3 складають з дотриманням точної співвісності. Проводять плавне навантаження редуктора до номінального навантаження з одночасним поворотом редуктора 2 на кут . Потім дають витримку при номінальному навантаженні і максимально допустимому повороту редуктора 2. Розташування центру поворота А на осі редуктора О1О2 та величина кута  отримуються шляхом попередньо проведеного тарування величин переміщень e1 та e2 при дії максимально допустимих для даного типорозміру редуктора консольних сил P1 та P2 для швидкохідного та тихохідного вала. Запропонований спосіб припрацювання планетарного двоступінчастого зубчатого редуктора має перевагу в порівнянні із способом [3], оскільки за рахунок використання напрямних лінійних 6 і кутових 7 переміщень стає можливим створення допустимих консольних навантажень на валах редуктора та прискорення операції припрацювання. Джерела інформації: 1. Зозуля В.Д., Шведков Е.Л., Ровинский Д.Я., Браун Э.Д. Словарь-справочник по трению, износу и смазке деталей машин. - К.: Наукова думка, 1990, с. 169. 2. Бойко Л.С., Власенко В.Н., Горобец И.П. Способ приработки планетарных зубчатых редукторов. А. с. № 848809, F 16 Η 1/48, 1981, с. 2 (прототип). 3. Власенко В.М., Добровольська І.В, Спосіб припрацювання планетарних двоступінчастих зубчатих редукторів. П. № 59421, F 16 Η 1/48, 2011, с. 3 (прототип). 1 UA 77551 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб припрацювання планетарних двоступінчастих зубчатих редукторів, що включає встановлення редуктора на стенді, з'єднання його співвісно з приводом і навантаження його за допомогою навантажуючого пристрою, встановленого співвісно з редуктором, а вихідні кінці тихохідного та швидкохідного валів редуктора періодично зміщуються в площині, перпендикулярній його осі, із зміною величини і напряму зсуву, який відрізняється тим, що, з метою створення допустимих консольних навантажень на валах редуктора та прискорення операції припрацювання, зміщення вихідних кінців тихохідного та швидкохідного валів редуктора здійснюють шляхом кутового повороту редуктора на кут  відносно центру, розташованого на центральної осі редуктора в площині, паралельній опорній поверхні стенда, де: tg  e1 / 11  e 2 / 12 , e1 - зміщення кінця швидкохідного вала в площині, перпендикулярній до центральної осі 15 20 редуктора, під дією допустимого консольного навантаження, мм; e 2 - зміщення кінця тихохідного вала в площині, перпендикулярній до центральної осі редуктора, під дією допустимого консольного навантаження, мм; 11 - відстань від центру повороту, розташованого на центральній осі редуктора, до площини, яка перпендикулярна цій осі і в якій діє допустима консольна сила для швидкохідного вала, мм; 12 - відстань від центру повороту, розташованого на центральній осі редуктора, до площини, яка перпендикулярна цій осі і в якій діє допустима консольна сила для тихохідного вала, мм. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
