Пристрій для склеювання кусків шпона

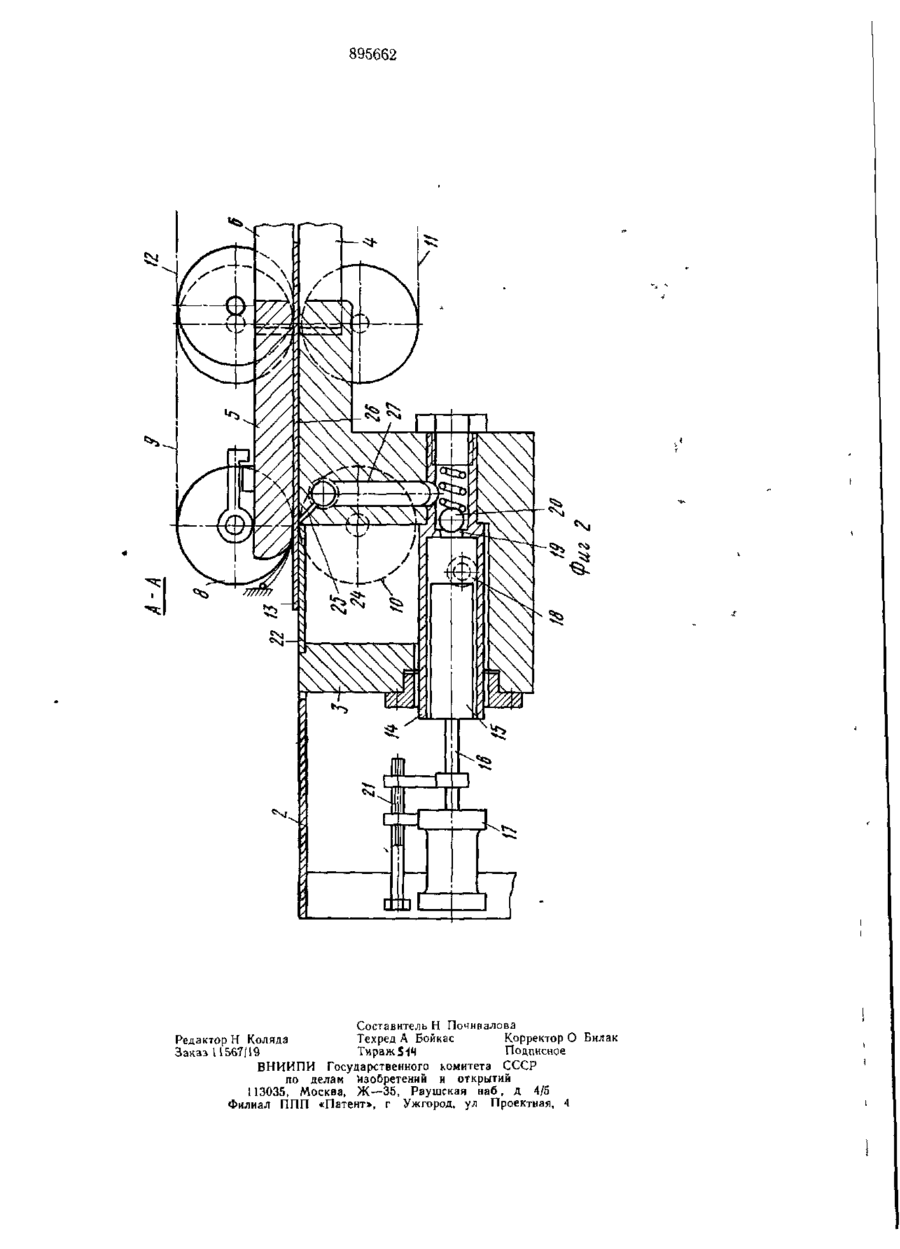

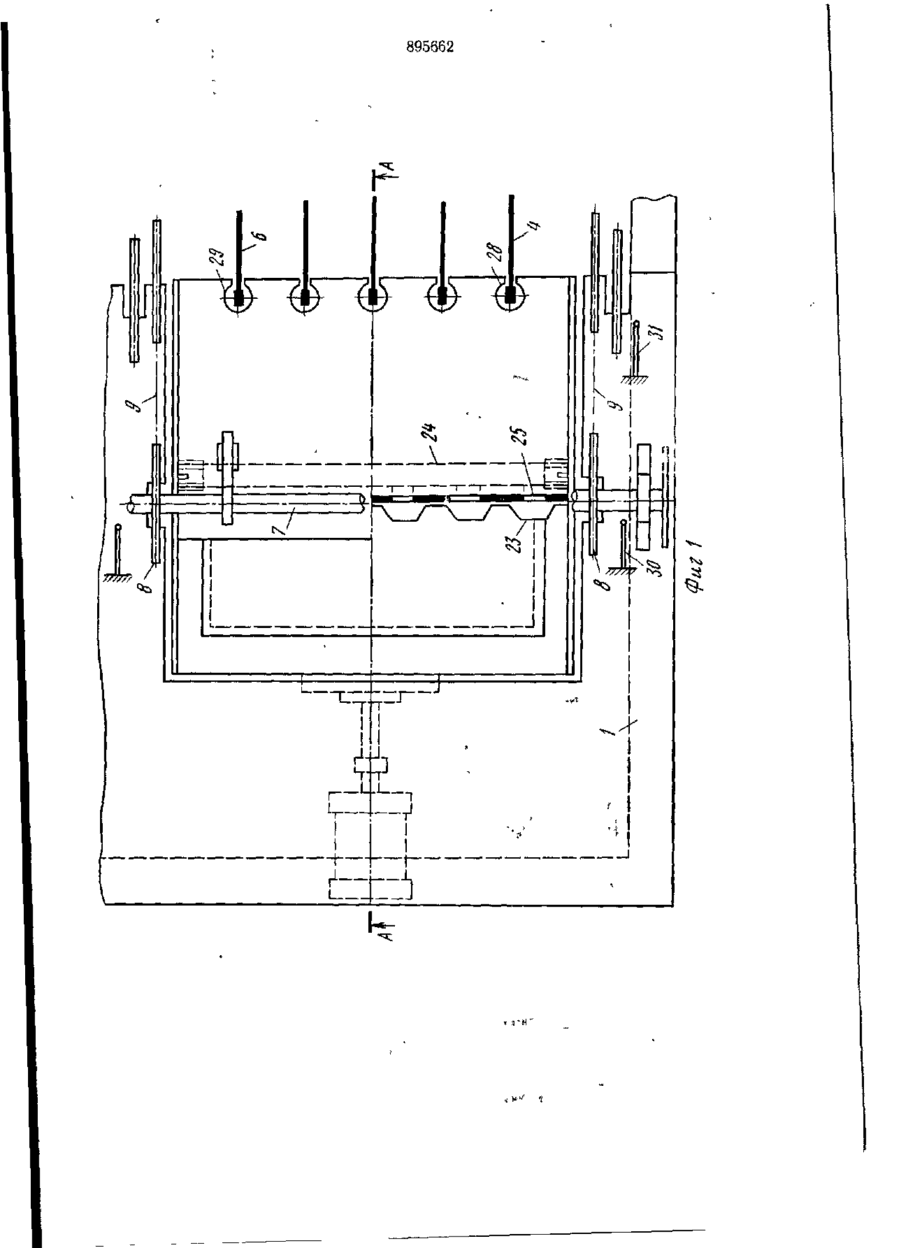

О П И С А Н И Е (и,895662 и ЗОБРЕТЕНИЯ Союз Советских Социалистических Республик к шёш АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт свид-ву — (22) Заявлено 140880 (21)2970974/29-15 с присоединением заявки № — Государственный комитет (51) М Кл 3 B27D 1/10 (23) Приоритет — СССР Опубликовано 07 01 82 по делам изобретений Бюллетень № 1 Дата опубликования описания 17 01 82 и открытий (53) УДК 674 093 26 059(088 8) (72) Автор изобретения М С Сапужак й (71) заявитель (54) УСТРОЙСТВО ДЛЯ СКЛЕИВАНИЯ КУСКОВ ШПОНА 1 РПФК Изобретение относится к устройствам ны кинематически связанными с ними план для склеивания кусков шпона и может быть нами, расположенными попарно др>г против использовано в фанерном производстве друга в вертикальной плоскости Известно устройство для поперечной На фиг 1 изображен общий вид устрой склейки листов шпона гуммированной лентой, ства , на фиг 2 — разрез А—А на фиг 1 включающее раму, привод, подающе-скле5 Устройство для склеивания кусков шпоивающий механизм [1] на состоит из каркаса І, в котором на одИзвестно также устройство для склеиваном уровне со столом 2 укреплен резервуар ние кусков шпона термоплавким клеем с для клея 3 с планками 4 Сверху над резер помощью нити, содержащее резервуар для вуаром для клея 3 свободно лежит зафикклея, насос, башмак, дозатор, прикатываюсированный упорами башмак 5 с планками 6 ї0 щий ролик и транспортеры [2] На приводном валу 7 закреплены звездоч Недостатками устройств являются сложки 8 цепных транспортеров 9 Свободно ность конструкции, большой расход нити, вращающиеся подпружиненные ролики 10 недостаточная прочность на изгиб склеенчерез прорези в столе 2 входят в контакт ной устройством ленты шпона в местах с транспортерами 9 Справа и слева от пластыковки кромок, так как сплачивание куснок 4 и 6 установлены цепные транспортеков осуществляется путем односторонней 15 ры нижние 11 и верхние 12„ скорость котонаклейки нити на пласты шпона рых меньше скорости транспортеров 9 и Цель изобретения — повышение качества последние работают с пробуксовкой после склеивания и упрощение конструкции стыковки кромок подаваемых кусков шпоЭто достигается тем, что резервуар для на 13 В резервуаре для клея 3 установлен клея размещен под башмаком и снабжен насос 14, поршень 15 которого через шток клееподавателем с окнами, который свя16 связан с пневмоцилиндром 17 Насос 14 зан с насосом посредством канала, при всасывает клей окнами 18 и нагнетает его этом башмак и резервуар для клея снабже через отверстие 19, закрывающееся подпру 895662 При выходе состыкованных кромок с рабожиненным шариком 20 Количество нагнечей поверхности 26 клей остывает и происхотаемого за один ход поршня клея регулидит склеивание шпона на кромку руется ограничителем хода поршня 21, Рабочая поверхность 26 и башмак 5 в установленным на штоке 16 Резервуар для горячем виде сглаживают выходящий за клея 3 закрывается крышкой 22, которая имеет трапециевидные вырезы 23, содер- 5 кромки шпона клей и благодаря этому отпадает необходимость в его прикатке На жит клееподавэтель 24 с окнами 25, выхоучастки шпона, проходящие между пладящими на рабочую поверхность 26 Клеенок 4 и 6 клей не захватывается и поэтому подаватель 24 сообщается через канал 27 исключается налипание клея на поверхности с насосом 14 Через отверстия с пазами 28 резервуар для клея 3 соединен с планками 4 ) 0 планок 4 и 6, которые входят в контакт со шпоном Устройство позволяет склеивать^ Башмак 5 размещен над рабочей поверх куски шпона любой ширины с параллельностью 26 и через отверстия с пазами 29 ными кромками соединен с планками 6 При работе устройства башмак 5 и планки 6 прижимают шпон 13 к рабочей поверхности 26 и планкам 4 Формула изобретении Резервуар для клея 3 и башмак 5 обору- 15 дованы нагревательными элементами УстУстройство для склеивания кусков шпоройство имеет два концевика 30 и 31 iia, включающее резервуар для клея, наУстройство работает следующим обрасос, башмак, дозатор, прикатывающий розом лик и транспортеры, отличающееся тем, что, Шпон 13 подается транспортерами 9 и роликами 10, и как только задняя кромка 20 с целью повышения качества склеивания и упрощения конструкции, резервуар для шпона пройдет за окна 25 через блокировклея размещен под башмаком и снабжен ку, связанную с концевиком 30, включается клееподавателем с окнами, который связан в работу насос 14 и за один ход поршня 15 с насосом посредством канала, при этом через окна 25 подается доза клея на рабочую поверхность 26, излишки клея воз- 25 башмак и резервуар для клея снабжены вращаются в резервуар для клея 3 При кинематически связанными с ними планками, расположенными попарно друг проподаче очередного куска шпона он набитив друга в вертикальной плоскости. рает на переднюю кромку клей, стыкуется Источники информации, на рабочей поверхности 26 с предыдущим принятые во внимание при экспертизе куском и цикл повторяется В случае запаз1 Авторское свидетельство СССР дывания с подачей очередного куска шпо- 30 № 372061, кл В 27 D 1/10, 1971 на через концевик 31 отключаются и тор 2 Патент США №3616065, кл 156—436, мозятся транспортеры 11 и 12 и шпон оста1974 навливается до подхода следующего куска. 895662 895662 Составитель Н Почивалова Редактор Н Коляда Техред А Бойкас Корректор О Билак Заказ 11567/19 Тираж5^Ч Подписное ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
