Твердомір ґрунту

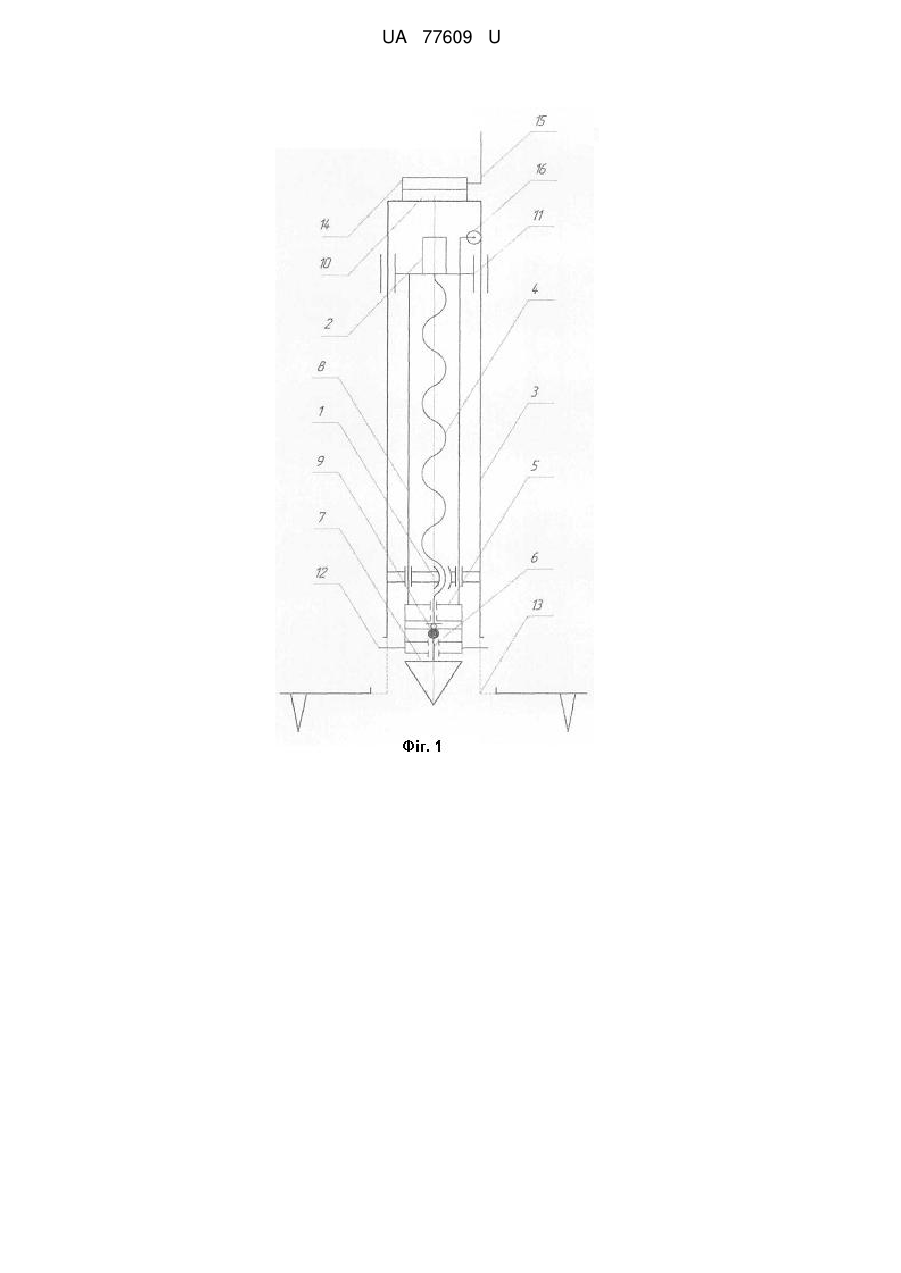

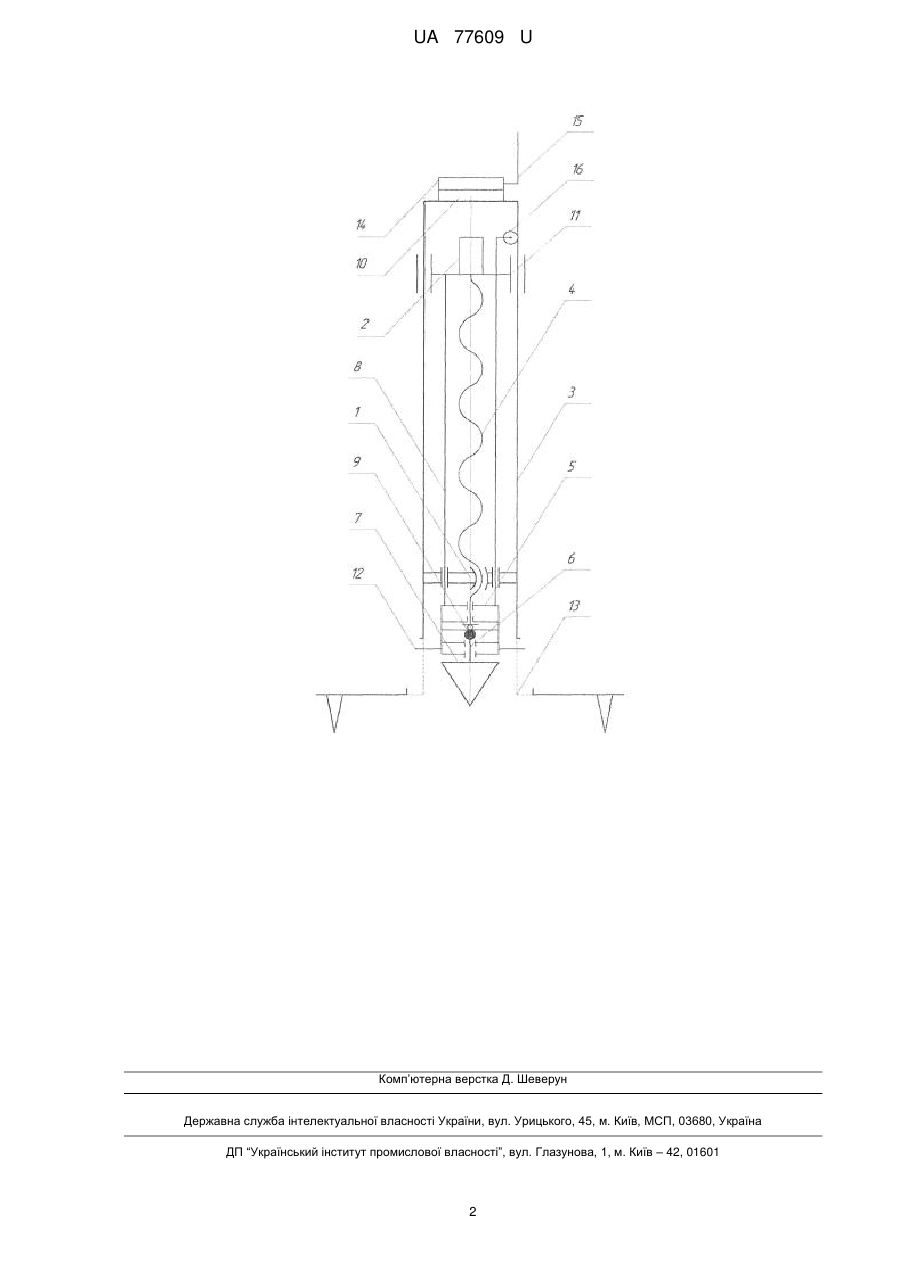

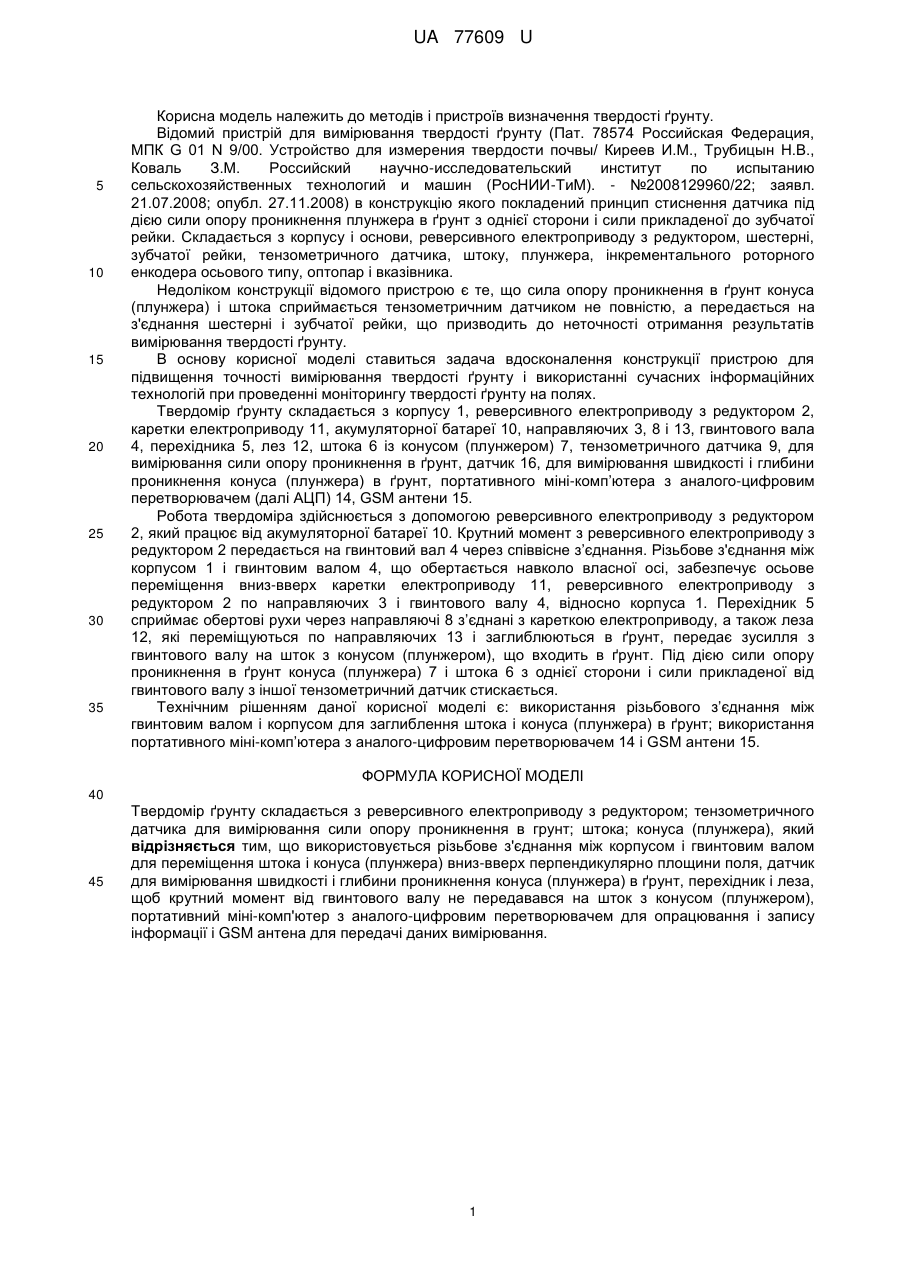

Реферат: UA 77609 U UA 77609 U 5 10 15 20 25 30 35 Корисна модель належить до методів і пристроїв визначення твердості ґрунту. Відомий пристрій для вимірювання твердості ґрунту (Пат. 78574 Российская Федерация, МПК G 01 N 9/00. Устройство для измерения твердости почвы/ Киреев И.М., Трубицын Н.В., Коваль З.М. Российский научно-исследовательский институт по испытанию сельскохозяйственных технологий и машин (РосНИИ-ТиМ). - №2008129960/22; заявл. 21.07.2008; опубл. 27.11.2008) в конструкцію якого покладений принцип стиснення датчика під дією сили опору проникнення плунжера в ґрунт з однієї сторони і сили прикладеної до зубчатої рейки. Складається з корпусу і основи, реверсивного електроприводу з редуктором, шестерні, зубчатої рейки, тензометричного датчика, штоку, плунжера, інкрементального роторного енкодера осьового типу, оптопар і вказівника. Недоліком конструкції відомого пристрою є те, що сила опору проникнення в ґрунт конуса (плунжера) і штока сприймається тензометричним датчиком не повністю, а передається на з'єднання шестерні і зубчатої рейки, що призводить до неточності отримання результатів вимірювання твердості ґрунту. В основу корисної моделі ставиться задача вдосконалення конструкції пристрою для підвищення точності вимірювання твердості ґрунту і використанні сучасних інформаційних технологій при проведенні моніторингу твердості ґрунту на полях. Твердомір ґрунту складається з корпусу 1, реверсивного електроприводу з редуктором 2, каретки електроприводу 11, акумуляторної батареї 10, направляючих 3, 8 і 13, гвинтового вала 4, перехідника 5, лез 12, штока 6 із конусом (плунжером) 7, тензометричного датчика 9, для вимірювання сили опору проникнення в ґрунт, датчик 16, для вимірювання швидкості і глибини проникнення конуса (плунжера) в ґрунт, портативного міні-комп’ютера з аналого-цифровим перетворювачем (далі АЦП) 14, GSM антени 15. Робота твердоміра здійснюється з допомогою реверсивного електроприводу з редуктором 2, який працює від акумуляторної батареї 10. Крутний момент з реверсивного електроприводу з редуктором 2 передається на гвинтовий вал 4 через співвісне з’єднання. Різьбове з'єднання між корпусом 1 і гвинтовим валом 4, що обертається навколо власної осі, забезпечує осьове переміщення вниз-вверх каретки електроприводу 11, реверсивного електроприводу з редуктором 2 по направляючих 3 і гвинтового валу 4, відносно корпуса 1. Перехідник 5 сприймає обертові рухи через направляючі 8 з’єднані з кареткою електроприводу, а також леза 12, які переміщуються по направляючих 13 і заглиблюються в ґрунт, передає зусилля з гвинтового валу на шток з конусом (плунжером), що входить в ґрунт. Під дією сили опору проникнення в ґрунт конуса (плунжера) 7 і штока 6 з однієї сторони і сили прикладеної від гвинтового валу з іншої тензометричний датчик стискається. Технічним рішенням даної корисної моделі є: використання різьбового з’єднання між гвинтовим валом і корпусом для заглиблення штока і конуса (плунжера) в ґрунт; використання портативного міні-комп’ютера з аналого-цифровим перетворювачем 14 і GSM антени 15. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Твердомір ґрунту складається з реверсивного електроприводу з редуктором; тензометричного датчика для вимірювання сили опору проникнення в грунт; штока; конуса (плунжера), який відрізняється тим, що використовується різьбове з'єднання між корпусом і гвинтовим валом для переміщення штока і конуса (плунжера) вниз-вверх перпендикулярно площини поля, датчик для вимірювання швидкості і глибини проникнення конуса (плунжера) в ґрунт, перехідник і леза, щоб крутний момент від гвинтового валу не передавався на шток з конусом (плунжером), портативний міні-комп'ютер з аналого-цифровим перетворювачем для опрацювання і запису інформації і GSM антена для передачі даних вимірювання. 1 UA 77609 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
