Пристрій для боротьби з бур’янами в межах захисної зони

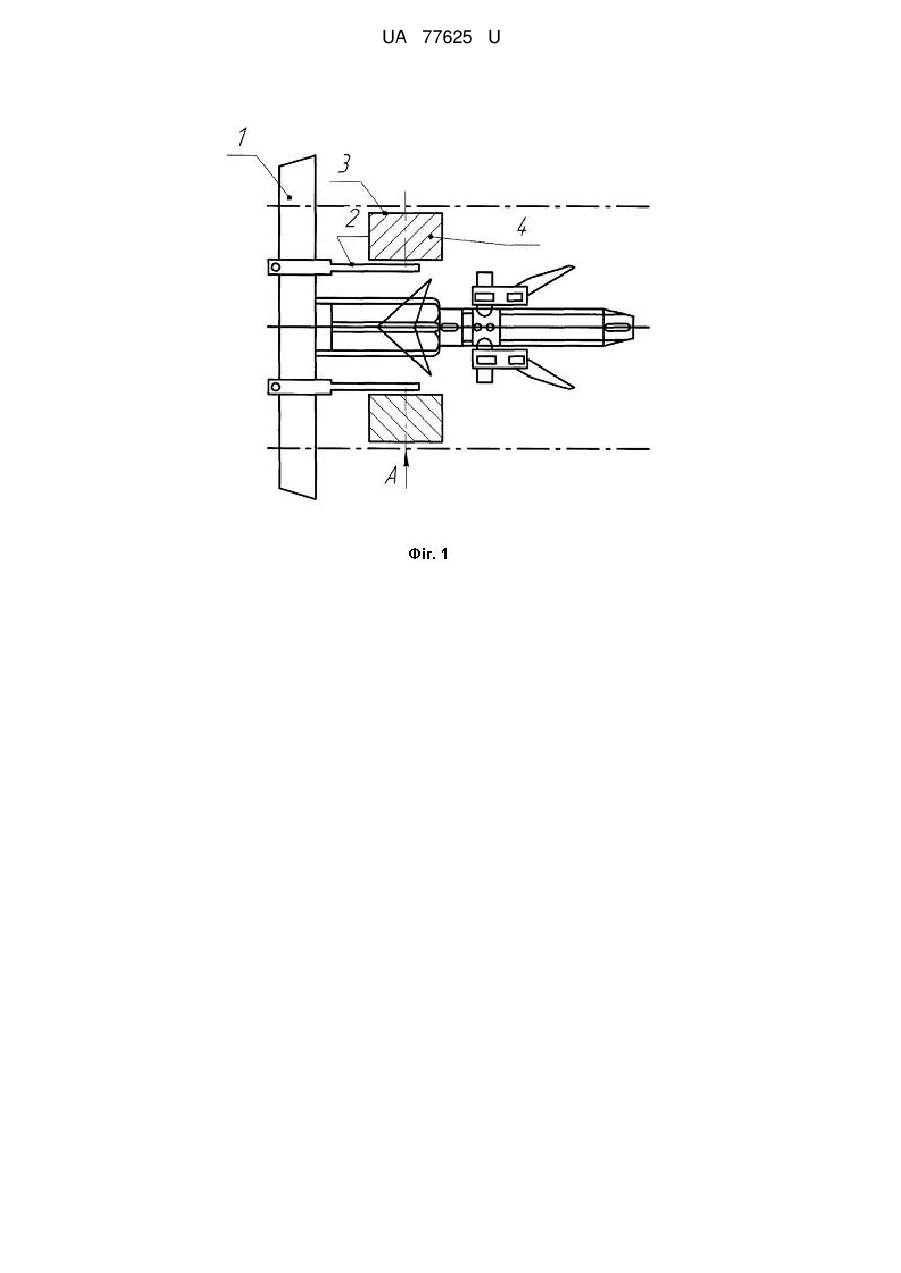

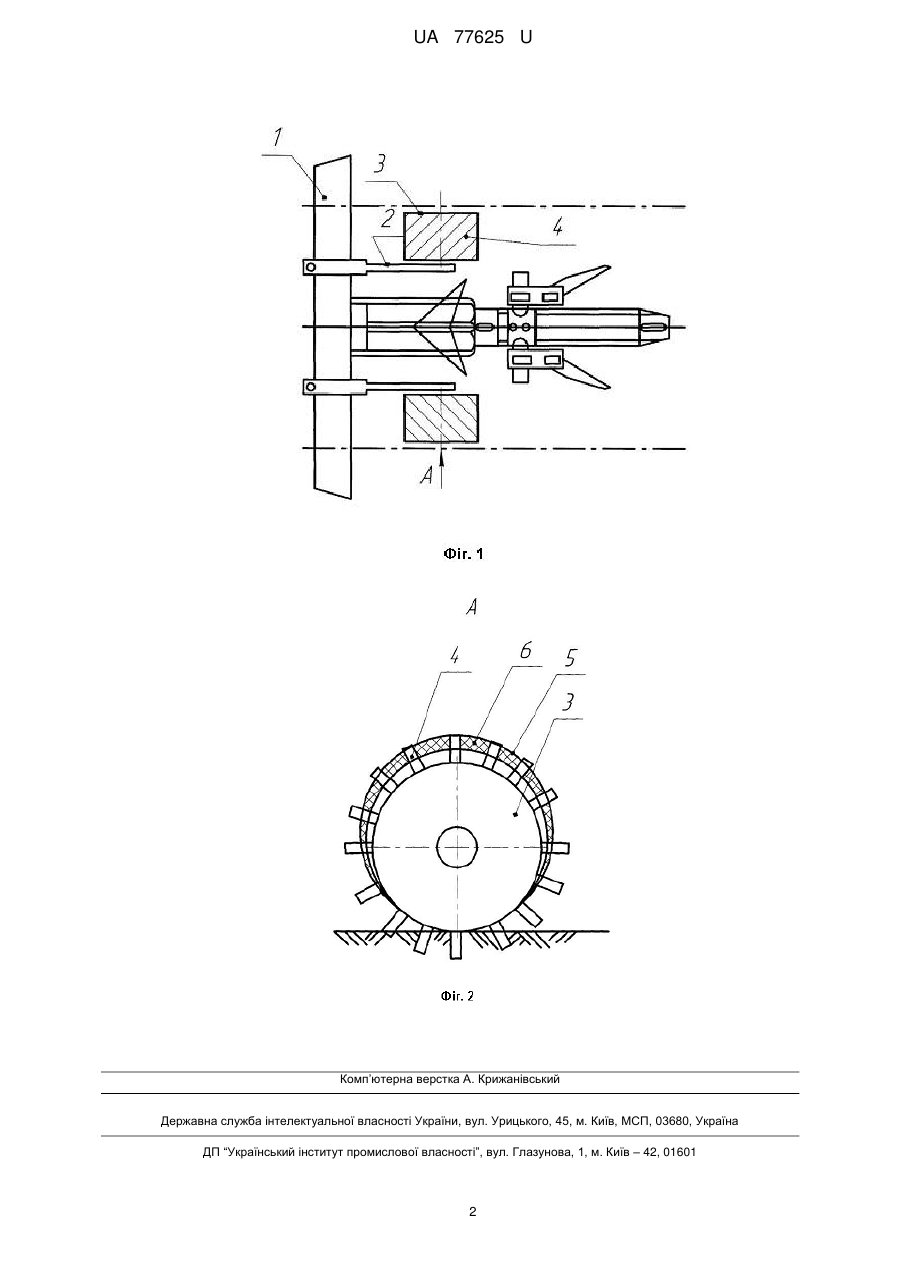

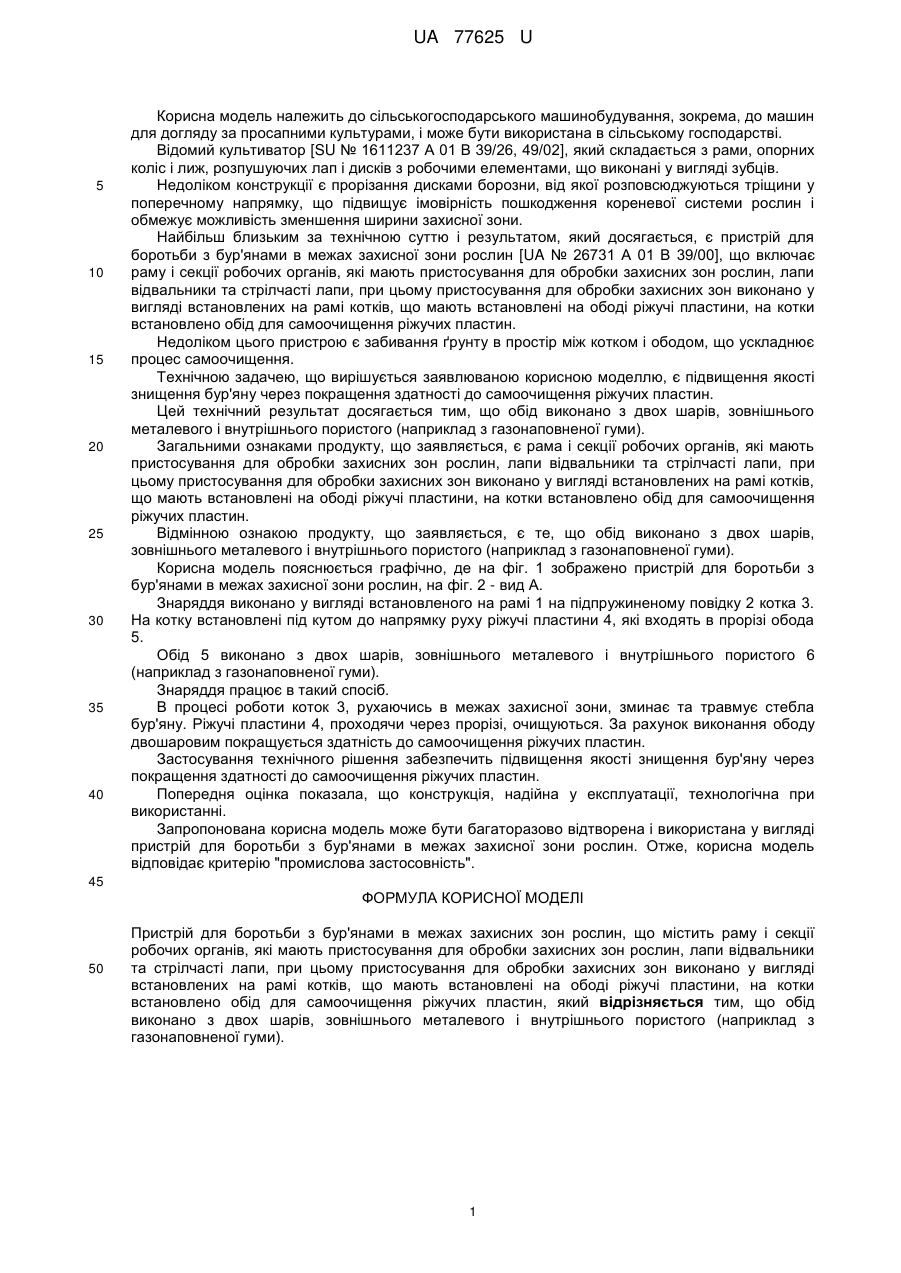

Реферат: Пристрій для боротьби з бур'янами в межах захисних зон рослин містить раму і секції робочих органів, які мають пристосування для обробки захисних зон рослин, лапи відвальники та стрілчасті лапи. Пристосування для обробки захисних зон виконано у вигляді встановлених на рамі котків, що мають встановлені на ободі ріжучі пластини. На котки встановлено обід для самоочищення ріжучих пластин, який виконано з двох шарів, зовнішнього металевого і внутрішнього пористого (наприклад з газонаповненої гуми). UA 77625 U (54) ПРИСТРІЙ ДЛЯ БОРОТЬБИ З БУР'ЯНАМИ В МЕЖАХ ЗАХИСНОЇ ЗОНИ UA 77625 U UA 77625 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, зокрема, до машин для догляду за просапними культурами, і може бути використана в сільському господарстві. Відомий культиватор [SU № 1611237 А 01 В 39/26, 49/02], який складається з рами, опорних коліс і лиж, розпушуючих лап і дисків з робочими елементами, що виконані у вигляді зубців. Недоліком конструкції є прорізання дисками борозни, від якої розповсюджуються тріщини у поперечному напрямку, що підвищує імовірність пошкодження кореневої системи рослин і обмежує можливість зменшення ширини захисної зони. Найбільш близьким за технічною суттю і результатом, який досягається, є пристрій для боротьби з бур'янами в межах захисної зони рослин [UA № 26731 А 01 В 39/00], що включає раму і секції робочих органів, які мають пристосування для обробки захисних зон рослин, лапи відвальники та стрілчасті лапи, при цьому пристосування для обробки захисних зон виконано у вигляді встановлених на рамі котків, що мають встановлені на ободі ріжучі пластини, на котки встановлено обід для самоочищення ріжучих пластин. Недоліком цього пристрою є забивання ґрунту в простір між котком і ободом, що ускладнює процес самоочищення. Технічною задачею, що вирішується заявлюваною корисною моделлю, є підвищення якості знищення бур'яну через покращення здатності до самоочищення ріжучих пластин. Цей технічний результат досягається тим, що обід виконано з двох шарів, зовнішнього металевого і внутрішнього пористого (наприклад з газонаповненої гуми). Загальними ознаками продукту, що заявляється, є рама і секції робочих органів, які мають пристосування для обробки захисних зон рослин, лапи відвальники та стрілчасті лапи, при цьому пристосування для обробки захисних зон виконано у вигляді встановлених на рамі котків, що мають встановлені на ободі ріжучі пластини, на котки встановлено обід для самоочищення ріжучих пластин. Відмінною ознакою продукту, що заявляється, є те, що обід виконано з двох шарів, зовнішнього металевого і внутрішнього пористого (наприклад з газонаповненої гуми). Корисна модель пояснюється графічно, де на фіг. 1 зображено пристрій для боротьби з бур'янами в межах захисної зони рослин, на фіг. 2 - вид А. Знаряддя виконано у вигляді встановленого на рамі 1 на підпружиненому повідку 2 котка 3. На котку встановлені під кутом до напрямку руху ріжучі пластини 4, які входять в прорізі обода 5. Обід 5 виконано з двох шарів, зовнішнього металевого і внутрішнього пористого 6 (наприклад з газонаповненої гуми). Знаряддя працює в такий спосіб. В процесі роботи коток 3, рухаючись в межах захисної зони, зминає та травмує стебла бур'яну. Ріжучі пластини 4, проходячи через прорізі, очищуються. За рахунок виконання ободу двошаровим покращується здатність до самоочищення ріжучих пластин. Застосування технічного рішення забезпечить підвищення якості знищення бур'яну через покращення здатності до самоочищення ріжучих пластин. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрій для боротьби з бур'янами в межах захисної зони рослин. Отже, корисна модель відповідає критерію "промислова застосовність". 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для боротьби з бур'янами в межах захисних зон рослин, що містить раму і секції робочих органів, які мають пристосування для обробки захисних зон рослин, лапи відвальники та стрілчасті лапи, при цьому пристосування для обробки захисних зон виконано у вигляді встановлених на рамі котків, що мають встановлені на ободі ріжучі пластини, на котки встановлено обід для самоочищення ріжучих пластин, який відрізняється тим, що обід виконано з двох шарів, зовнішнього металевого і внутрішнього пористого (наприклад з газонаповненої гуми). 1 UA 77625 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
