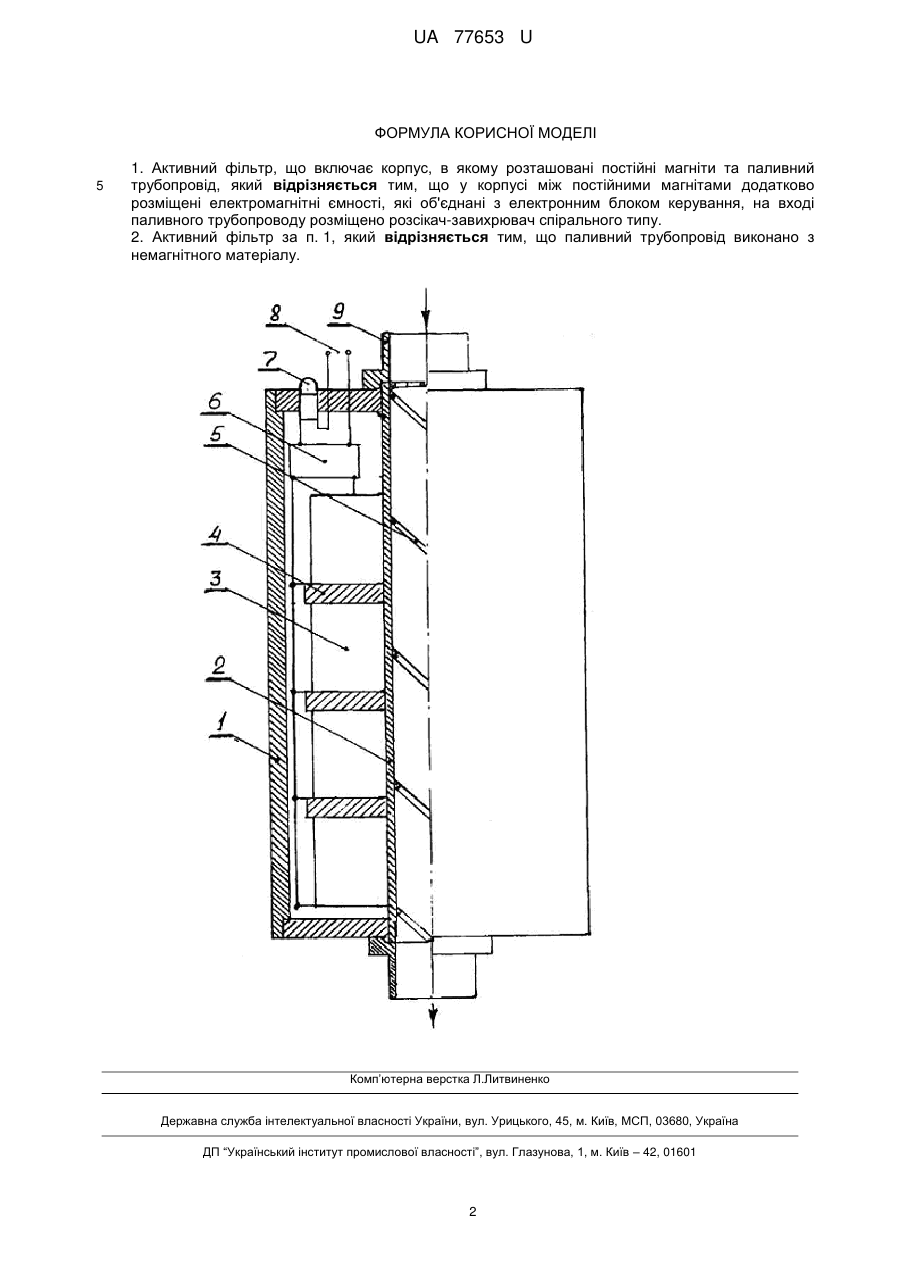

Активний фільтр

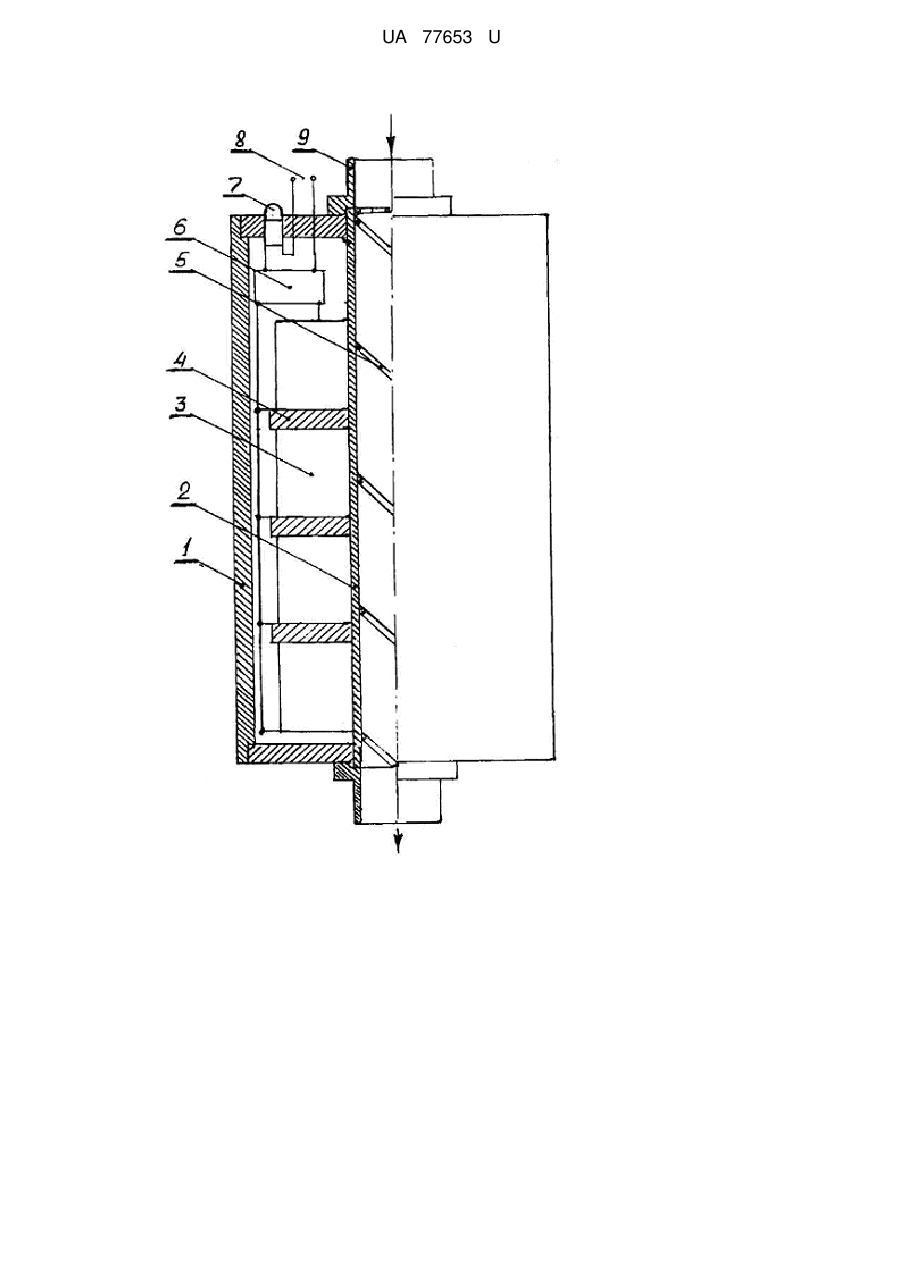

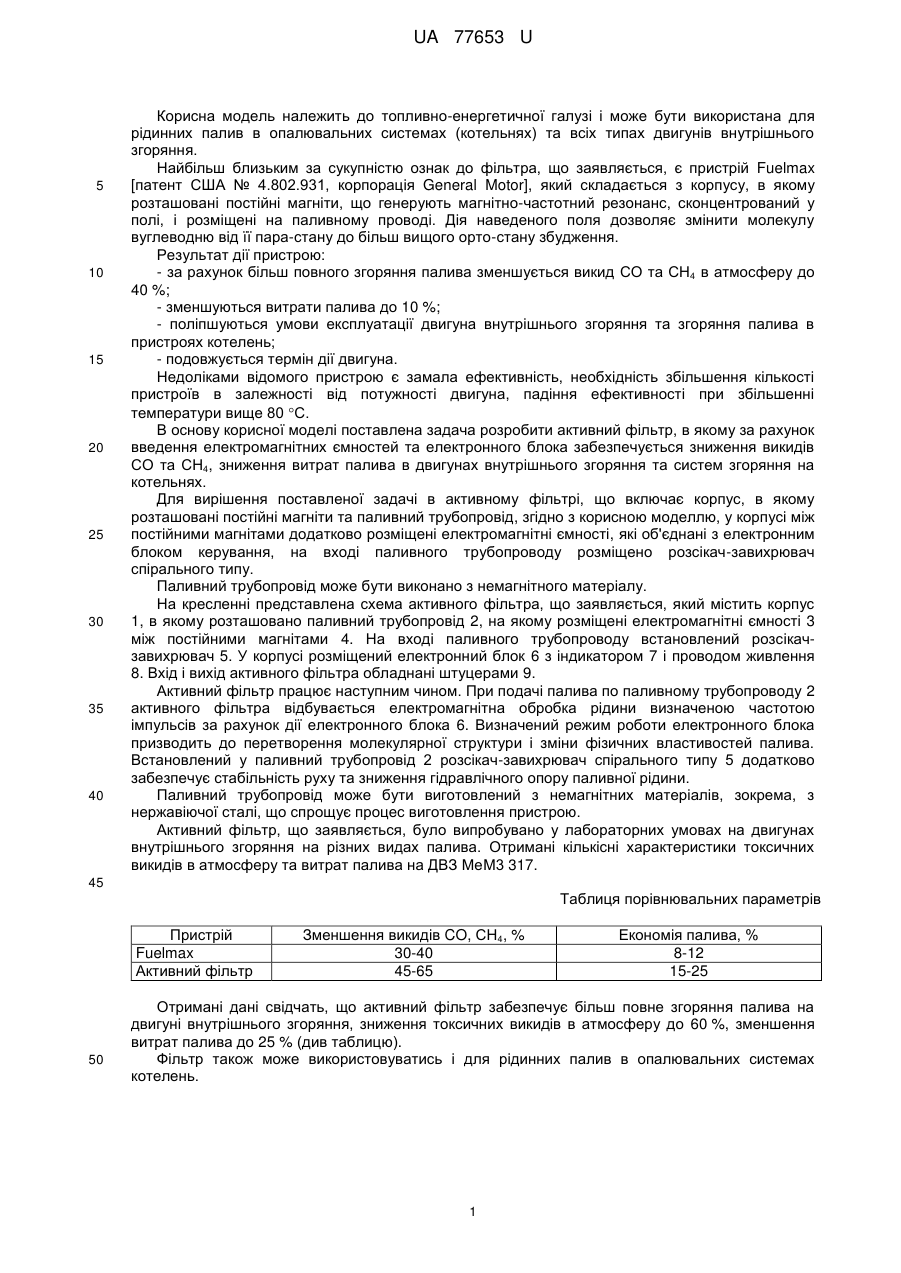

Реферат: Активний фільтр включає корпус, в якому розташовані постійні магніти та паливний трубопровід. Між постійними магнітами додатково розміщені електромагнітні ємності, які об'єднані з електронним блоком керування. На вході паливного трубопроводу розміщено розсікач-завихрювач спірального типу. UA 77653 U (12) UA 77653 U UA 77653 U 5 10 15 20 25 30 35 40 Корисна модель належить до топливно-енергетичної галузі і може бути використана для рідинних палив в опалювальних системах (котельнях) та всіх типах двигунів внутрішнього згоряння. Найбільш близьким за сукупністю ознак до фільтра, що заявляється, є пристрій Fuelmax [патент США № 4.802.931, корпорація General Motor], який складається з корпусу, в якому розташовані постійні магніти, що генерують магнітно-частотний резонанс, сконцентрований у полі, і розміщені на паливному проводі. Дія наведеного поля дозволяє змінити молекулу вуглеводню від її пара-стану до більш вищого орто-стану збудження. Результат дії пристрою: - за рахунок більш повного згоряння палива зменшується викид СО та СН4 в атмосферу до 40 %; - зменшуються витрати палива до 10 %; - поліпшуються умови експлуатації двигуна внутрішнього згоряння та згоряння палива в пристроях котелень; - подовжується термін дії двигуна. Недоліками відомого пристрою є замала ефективність, необхідність збільшення кількості пристроїв в залежності від потужності двигуна, падіння ефективності при збільшенні температури вище 80 С. В основу корисної моделі поставлена задача розробити активний фільтр, в якому за рахунок введення електромагнітних ємностей та електронного блока забезпечується зниження викидів СО та СН4, зниження витрат палива в двигунах внутрішнього згоряння та систем згоряння на котельнях. Для вирішення поставленої задачі в активному фільтрі, що включає корпус, в якому розташовані постійні магніти та паливний трубопровід, згідно з корисною моделлю, у корпусі між постійними магнітами додатково розміщені електромагнітні ємності, які об'єднані з електронним блоком керування, на вході паливного трубопроводу розміщено розсікач-завихрювач спірального типу. Паливний трубопровід може бути виконано з немагнітного матеріалу. На кресленні представлена схема активного фільтра, що заявляється, який містить корпус 1, в якому розташовано паливний трубопровід 2, на якому розміщені електромагнітні ємності 3 між постійними магнітами 4. На вході паливного трубопроводу встановлений розсікачзавихрювач 5. У корпусі розміщений електронний блок 6 з індикатором 7 і проводом живлення 8. Вхід і вихід активного фільтра обладнані штуцерами 9. Активний фільтр працює наступним чином. При подачі палива по паливному трубопроводу 2 активного фільтра відбувається електромагнітна обробка рідини визначеною частотою імпульсів за рахунок дії електронного блока 6. Визначений режим роботи електронного блока призводить до перетворення молекулярної структури і зміни фізичних властивостей палива. Встановлений у паливний трубопровід 2 розсікач-завихрювач спірального типу 5 додатково забезпечує стабільність руху та зниження гідравлічного опору паливної рідини. Паливний трубопровід може бути виготовлений з немагнітних матеріалів, зокрема, з нержавіючої сталі, що спрощує процес виготовлення пристрою. Активний фільтр, що заявляється, було випробувано у лабораторних умовах на двигунах внутрішнього згоряння на різних видах палива. Отримані кількісні характеристики токсичних викидів в атмосферу та витрат палива на ДВЗ МеМ3 317. 45 Таблиця порівнювальних параметрів Пристрій Fuelmax Активний фільтр 50 Зменшення викидів CO, СН4, % 30-40 45-65 Економія палива, % 8-12 15-25 Отримані дані свідчать, що активний фільтр забезпечує більш повне згоряння палива на двигуні внутрішнього згоряння, зниження токсичних викидів в атмосферу до 60 %, зменшення витрат палива до 25 % (див таблицю). Фільтр також може використовуватись і для рідинних палив в опалювальних системах котелень. 1 UA 77653 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Активний фільтр, що включає корпус, в якому розташовані постійні магніти та паливний трубопровід, який відрізняється тим, що у корпусі між постійними магнітами додатково розміщені електромагнітні ємності, які об'єднані з електронним блоком керування, на вході паливного трубопроводу розміщено розсікач-завихрювач спірального типу. 2. Активний фільтр за п. 1, який відрізняється тим, що паливний трубопровід виконано з немагнітного матеріалу. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
