Зубчастий редуктор

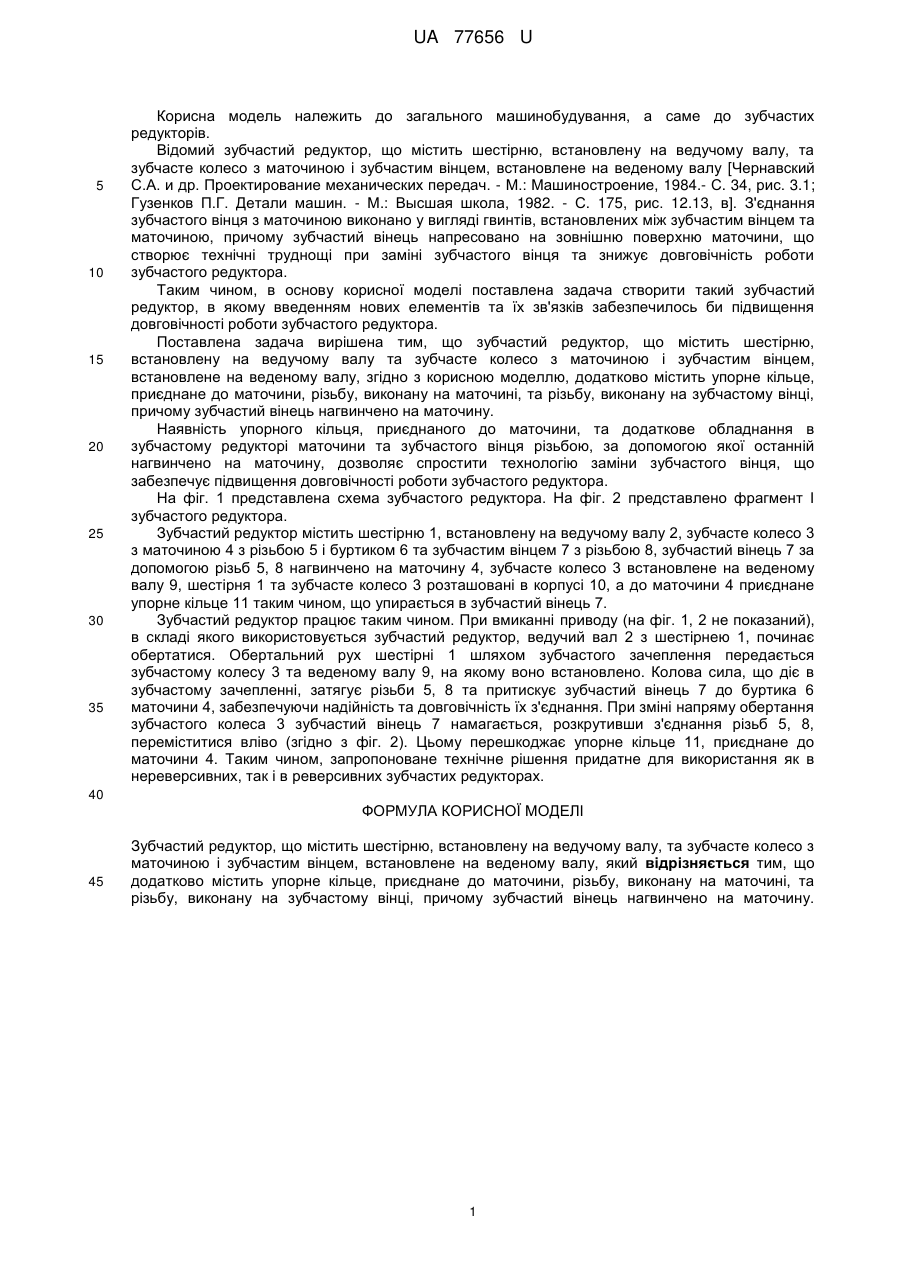

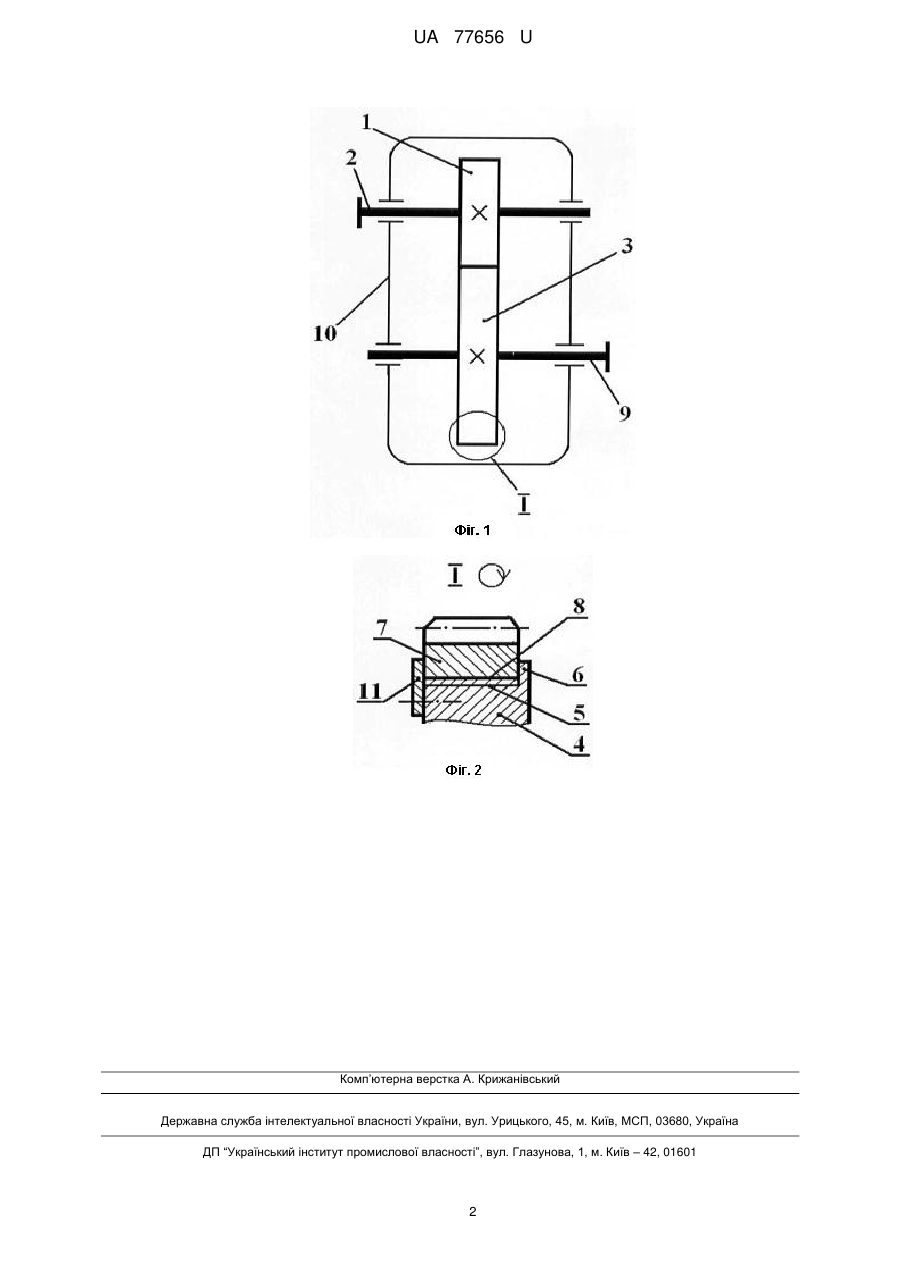

Реферат: UA 77656 U UA 77656 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування, а саме до зубчастих редукторів. Відомий зубчастий редуктор, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо з маточиною і зубчастим вінцем, встановлене на веденому валу [Чернавский С.А. и др. Проектирование механических передач. - М.: Машиностроение, 1984.- С. 34, рис. 3.1; Гузенков П.Г. Детали машин. - М.: Высшая школа, 1982. - С. 175, рис. 12.13, в]. З'єднання зубчастого вінця з маточиною виконано у вигляді гвинтів, встановлених між зубчастим вінцем та маточиною, причому зубчастий вінець напресовано на зовнішню поверхню маточини, що створює технічні труднощі при заміні зубчастого вінця та знижує довговічність роботи зубчастого редуктора. Таким чином, в основу корисної моделі поставлена задача створити такий зубчастий редуктор, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастого редуктора. Поставлена задача вирішена тим, що зубчастий редуктор, що містить шестірню, встановлену на ведучому валу та зубчасте колесо з маточиною і зубчастим вінцем, встановлене на веденому валу, згідно з корисною моделлю, додатково містить упорне кільце, приєднане до маточини, різьбу, виконану на маточині, та різьбу, виконану на зубчастому вінці, причому зубчастий вінець нагвинчено на маточину. Наявність упорного кільця, приєднаного до маточини, та додаткове обладнання в зубчастому редукторі маточини та зубчастого вінця різьбою, за допомогою якої останній нагвинчено на маточину, дозволяє спростити технологію заміни зубчастого вінця, що забезпечує підвищення довговічності роботи зубчастого редуктора. На фіг. 1 представлена схема зубчастого редуктора. На фіг. 2 представлено фрагмент І зубчастого редуктора. Зубчастий редуктор містить шестірню 1, встановлену на ведучому валу 2, зубчасте колесо 3 з маточиною 4 з різьбою 5 і буртиком 6 та зубчастим вінцем 7 з різьбою 8, зубчастий вінець 7 за допомогою різьб 5, 8 нагвинчено на маточину 4, зубчасте колесо 3 встановлене на веденому валу 9, шестірня 1 та зубчасте колесо 3 розташовані в корпусі 10, а до маточини 4 приєднане упорне кільце 11 таким чином, що упирається в зубчастий вінець 7. Зубчастий редуктор працює таким чином. При вмиканні приводу (на фіг. 1, 2 не показаний), в складі якого використовується зубчастий редуктор, ведучий вал 2 з шестірнею 1, починає обертатися. Обертальний рух шестірні 1 шляхом зубчастого зачеплення передається зубчастому колесу 3 та веденому валу 9, на якому воно встановлено. Колова сила, що діє в зубчастому зачепленні, затягує різьби 5, 8 та притискує зубчастий вінець 7 до буртика 6 маточини 4, забезпечуючи надійність та довговічність їх з'єднання. При зміні напряму обертання зубчастого колеса 3 зубчастий вінець 7 намагається, розкрутивши з'єднання різьб 5, 8, переміститися вліво (згідно з фіг. 2). Цьому перешкоджає упорне кільце 11, приєднане до маточини 4. Таким чином, запропоноване технічне рішення придатне для використання як в нереверсивних, так і в реверсивних зубчастих редукторах. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Зубчастий редуктор, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо з маточиною і зубчастим вінцем, встановлене на веденому валу, який відрізняється тим, що додатково містить упорне кільце, приєднане до маточини, різьбу, виконану на маточині, та різьбу, виконану на зубчастому вінці, причому зубчастий вінець нагвинчено на маточину. 1 UA 77656 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
