Формула / Реферат

Зубчастий редуктор, що містить конічну шестерню та конічне зубчасте колесо, встановлені відповідно на ведучому та веденому валах, розташованих в корпусі, який відрізняється тим, що додатково обладнаний пружиною стиску, встановленою на веденому валу зі сторони більшого діаметра конічного зубчастого колеса, з можливістю його осьового переміщення, та засобом регулювання зусилля пружини стиску, що містить різьбу, розміщену на поверхні веденого вала, та гайку, нагвинчену на різьбу.

Текст

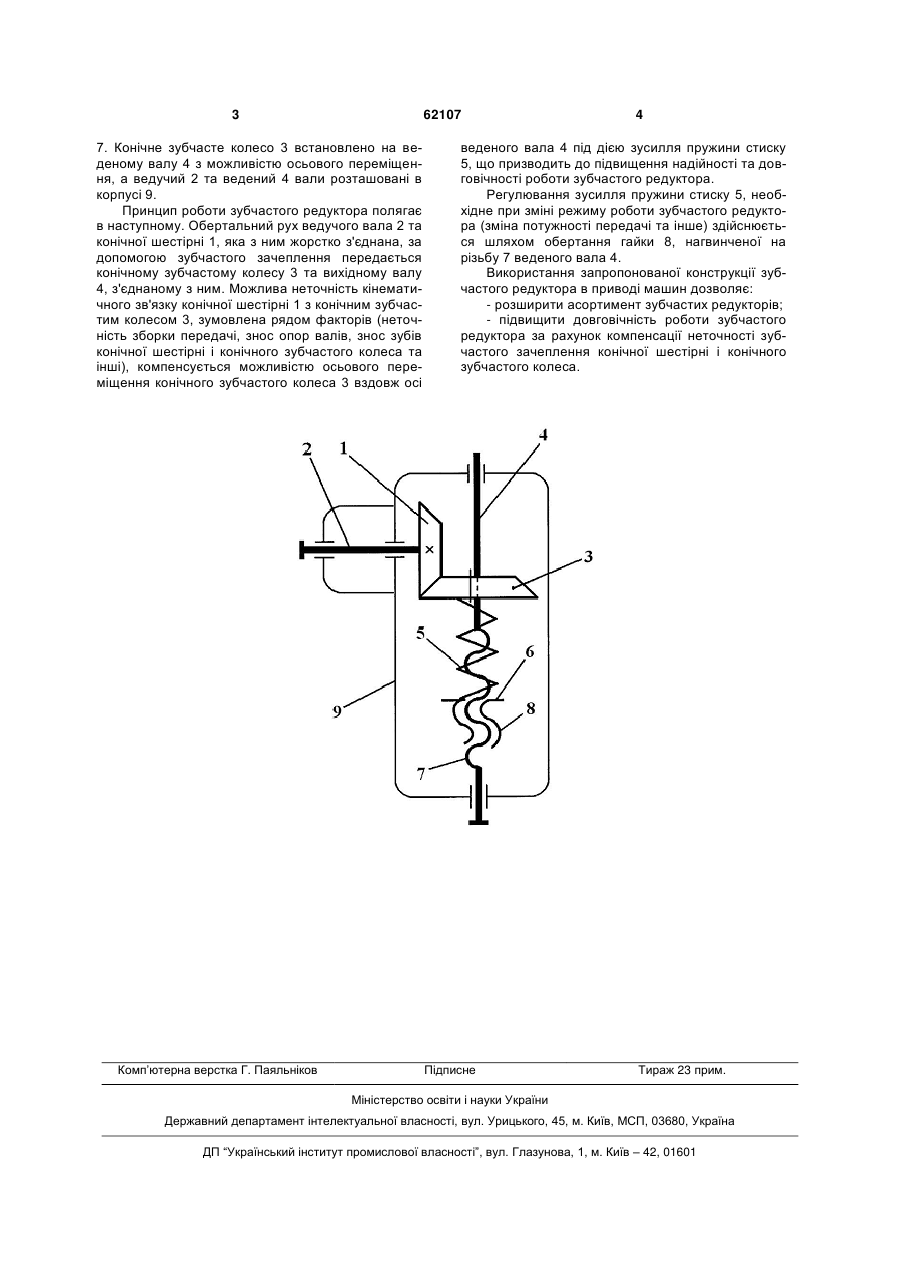

Зубчастий редуктор, що містить конічну шестірню та конічне зубчасте колесо, встановлені від 3 62107 7. Конічне зубчасте колесо 3 встановлено на веденому валу 4 з можливістю осьового переміщення, а ведучий 2 та ведений 4 вали розташовані в корпусі 9. Принцип роботи зубчастого редуктора полягає в наступному. Обертальний рух ведучого вала 2 та конічної шестірні 1, яка з ним жорстко з'єднана, за допомогою зубчастого зачеплення передається конічному зубчастому колесу 3 та вихідному валу 4, з'єднаному з ним. Можлива неточність кінематичного зв'язку конічної шестірні 1 з конічним зубчастим колесом 3, зумовлена рядом факторів (неточність зборки передачі, знос опор валів, знос зубів конічної шестірні і конічного зубчастого колеса та інші), компенсується можливістю осьового переміщення конічного зубчастого колеса 3 вздовж осі Комп’ютерна верстка Г. Паяльніков 4 веденого вала 4 під дією зусилля пружини стиску 5, що призводить до підвищення надійності та довговічності роботи зубчастого редуктора. Регулювання зусилля пружини стиску 5, необхідне при зміні режиму роботи зубчастого редуктора (зміна потужності передачі та інше) здійснюється шляхом обертання гайки 8, нагвинченої на різьбу 7 веденого вала 4. Використання запропонованої конструкції зубчастого редуктора в приводі машин дозволяє: - розширити асортимент зубчастих редукторів; - підвищити довговічність роботи зубчастого редуктора за рахунок компенсації неточності зубчастого зачеплення конічної шестірні і конічного зубчастого колеса. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Gear reducer

Автори англійською

Pipa Borys Fedorovych, Konkov Heorhii Ihorovych, Marchenko Anatolii Ivanovych

Назва патенту російською

Зубчатый редуктор

Автори російською

Пипа Борис Федорович, Коньков Георгий Игоревич, Марченко Анатолий Иванович

МПК / Мітки

МПК: F16H 1/20

Мітки: зубчастій, редуктор
