Зубчаста пружна муфта

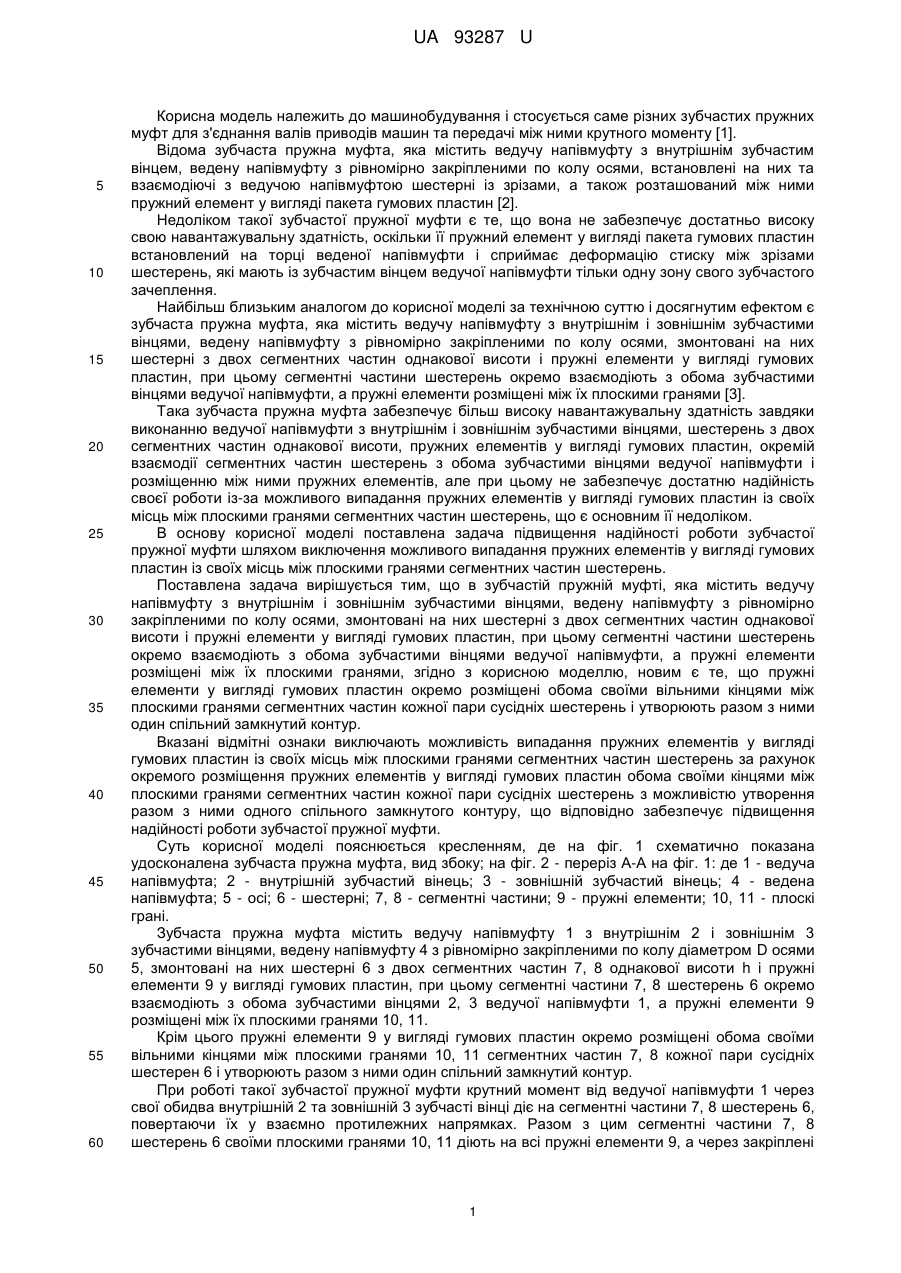

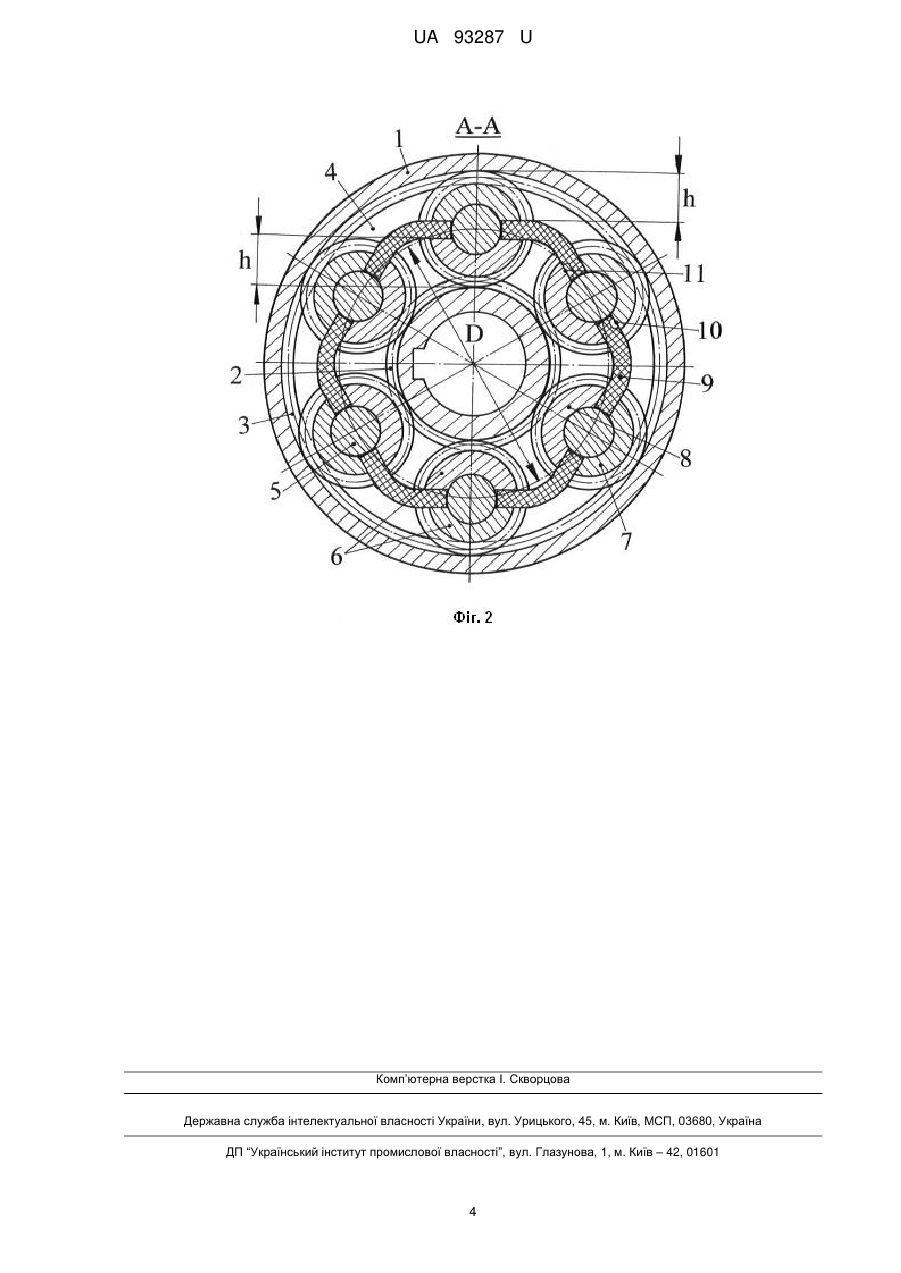

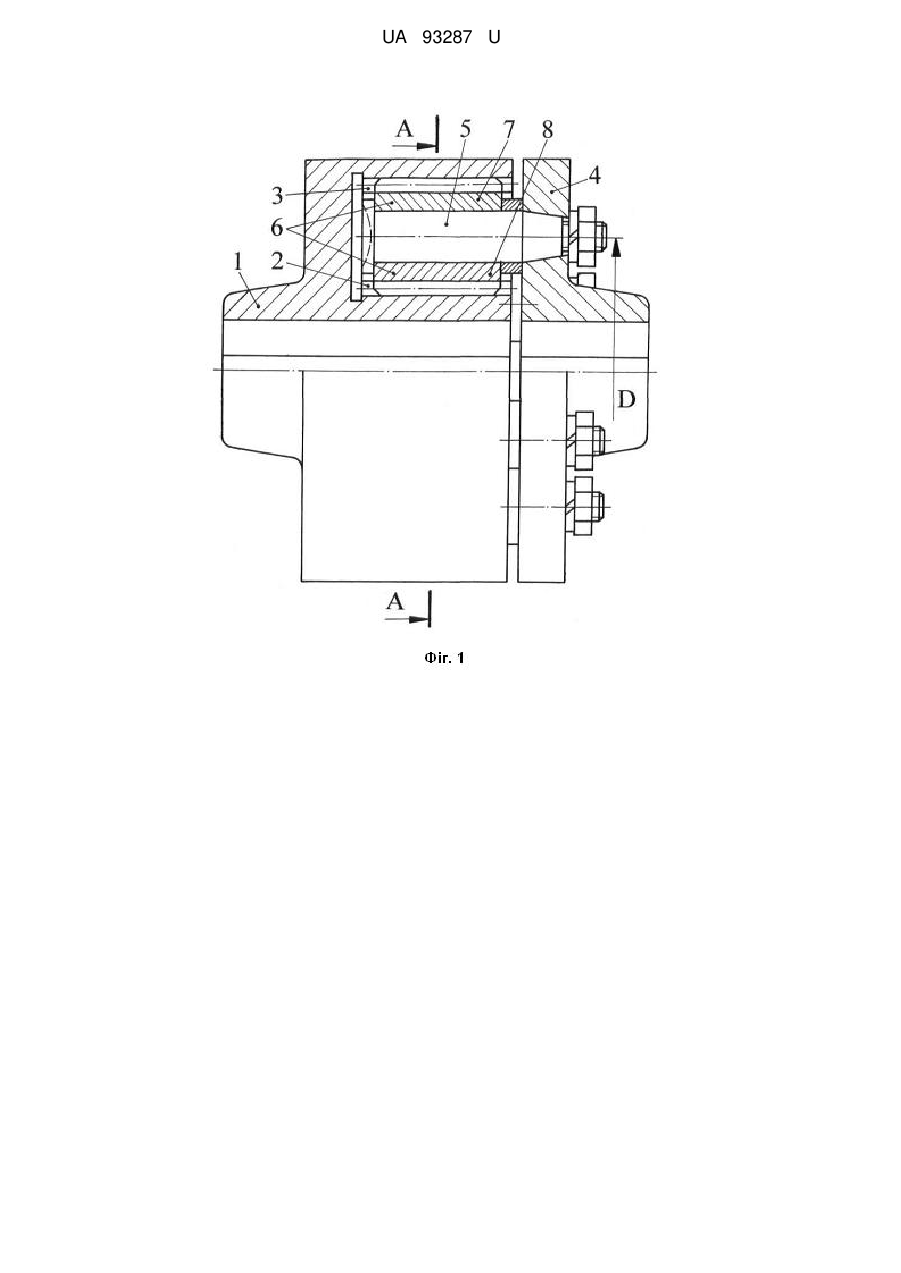

Реферат: UA 93287 U UA 93287 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і стосується саме різних зубчастих пружних муфт для з'єднання валів приводів машин та передачі між ними крутного моменту [1]. Відома зубчаста пружна муфта, яка містить ведучу напівмуфту з внутрішнім зубчастим вінцем, ведену напівмуфту з рівномірно закріпленими по колу осями, встановлені на них та взаємодіючі з ведучою напівмуфтою шестерні із зрізами, а також розташований між ними пружний елемент у вигляді пакета гумових пластин [2]. Недоліком такої зубчастої пружної муфти є те, що вона не забезпечує достатньо високу свою навантажувальну здатність, оскільки її пружний елемент у вигляді пакета гумових пластин встановлений на торці веденої напівмуфти і сприймає деформацію стиску між зрізами шестерень, які мають із зубчастим вінцем ведучої напівмуфти тільки одну зону свого зубчастого зачеплення. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягнутим ефектом є зубчаста пружна муфта, яка містить ведучу напівмуфту з внутрішнім і зовнішнім зубчастими вінцями, ведену напівмуфту з рівномірно закріпленими по колу осями, змонтовані на них шестерні з двох сегментних частин однакової висоти і пружні елементи у вигляді гумових пластин, при цьому сегментні частини шестерень окремо взаємодіють з обома зубчастими вінцями ведучої напівмуфти, а пружні елементи розміщені між їх плоскими гранями [3]. Така зубчаста пружна муфта забезпечує більш високу навантажувальну здатність завдяки виконанню ведучої напівмуфти з внутрішнім і зовнішнім зубчастими вінцями, шестерень з двох сегментних частин однакової висоти, пружних елементів у вигляді гумових пластин, окремій взаємодії сегментних частин шестерень з обома зубчастими вінцями ведучої напівмуфти і розміщенню між ними пружних елементів, але при цьому не забезпечує достатню надійність своєї роботи із-за можливого випадання пружних елементів у вигляді гумових пластин із своїх місць між плоскими гранями сегментних частин шестерень, що є основним її недоліком. В основу корисної моделі поставлена задача підвищення надійності роботи зубчастої пружної муфти шляхом виключення можливого випадання пружних елементів у вигляді гумових пластин із своїх місць між плоскими гранями сегментних частин шестерень. Поставлена задача вирішується тим, що в зубчастій пружній муфті, яка містить ведучу напівмуфту з внутрішнім і зовнішнім зубчастими вінцями, ведену напівмуфту з рівномірно закріпленими по колу осями, змонтовані на них шестерні з двох сегментних частин однакової висоти і пружні елементи у вигляді гумових пластин, при цьому сегментні частини шестерень окремо взаємодіють з обома зубчастими вінцями ведучої напівмуфти, а пружні елементи розміщені між їх плоскими гранями, згідно з корисною моделлю, новим є те, що пружні елементи у вигляді гумових пластин окремо розміщені обома своїми вільними кінцями між плоскими гранями сегментних частин кожної пари сусідніх шестерень і утворюють разом з ними один спільний замкнутий контур. Вказані відмітні ознаки виключають можливість випадання пружних елементів у вигляді гумових пластин із своїх місць між плоскими гранями сегментних частин шестерень за рахунок окремого розміщення пружних елементів у вигляді гумових пластин обома своїми кінцями між плоскими гранями сегментних частин кожної пари сусідніх шестерень з можливістю утворення разом з ними одного спільного замкнутого контуру, що відповідно забезпечує підвищення надійності роботи зубчастої пружної муфти. Суть корисної моделі пояснюється кресленням, де на фіг. 1 схематично показана удосконалена зубчаста пружна муфта, вид збоку; на фіг. 2 - переріз А-А на фіг. 1: де 1 - ведуча напівмуфта; 2 - внутрішній зубчастий вінець; 3 - зовнішній зубчастий вінець; 4 - ведена напівмуфта; 5 - осі; 6 - шестерні; 7, 8 - сегментні частини; 9 - пружні елементи; 10, 11 - плоскі грані. Зубчаста пружна муфта містить ведучу напівмуфту 1 з внутрішнім 2 і зовнішнім 3 зубчастими вінцями, ведену напівмуфту 4 з рівномірно закріпленими по колу діаметром D осями 5, змонтовані на них шестерні 6 з двох сегментних частин 7, 8 однакової висоти h і пружні елементи 9 у вигляді гумових пластин, при цьому сегментні частини 7, 8 шестерень 6 окремо взаємодіють з обома зубчастими вінцями 2, 3 ведучої напівмуфти 1, а пружні елементи 9 розміщені між їх плоскими гранями 10, 11. Крім цього пружні елементи 9 у вигляді гумових пластин окремо розміщені обома своїми вільними кінцями між плоскими гранями 10, 11 сегментних частин 7, 8 кожної пари сусідніх шестерен 6 і утворюють разом з ними один спільний замкнутий контур. При роботі такої зубчастої пружної муфти крутний момент від ведучої напівмуфти 1 через свої обидва внутрішній 2 та зовнішній 3 зубчасті вінці діє на сегментні частини 7, 8 шестерень 6, повертаючи їх у взаємно протилежних напрямках. Разом з цим сегментні частини 7, 8 шестерень 6 своїми плоскими гранями 10, 11 діють на всі пружні елементи 9, а через закріплені 1 UA 93287 U 5 10 15 20 в веденій напівмуфті 4 осі 5 захвачують її в обертальний рух з можливістю передачі між обома напівмуфтами 1, 4 крутного моменту. При передачі між напівмуфтами 1 та 4 крутного моменту відбувається деформація стиску кінців пружних елементів 9 у вигляді гумових пластин між плоскими гранями 10, 11 сегментних частин 7, 8 шестерень 6, при цьому деформація стиску кінців всіх пружних елементів 9 здійснюється тільки з одних сторін шестерень 6 відносно їх осей 5. Кінці пружних елементів 9 з других сторін шестерень 6 відносно їх осей 5 залишаються без деформації стиску до зміни напрямку роботи муфти. Здійснене удосконалення зубчастої пружної муфти дозволяє виключити можливість випадання пружних елементів у вигляді гумових пластин із своїх місць між плоскими гранями сегментних частин шестерен, що відповідно забезпечує підвищення надійності її роботи. Джерела інформації: 1. Прикладная механика / Т.В. Путята, Н.С. Можаровский, Н.Г. Соколов, Ф.П. Гордийко. - К.: Вища школа, 1977. - С. 485, рис. 4.69. 2. А.с. СССР № 658328, МПК F16D 3/18. Зубчатая упругая муфта / П.М. Тривайло; "Киевский ордена Ленина политехнический институт им. 50-летия Великой Октябрьской социалистической революции". - Опубл. 25.04.1979. Бюл. № 15. - С. 120. 3. А.с. СССР № 964295, МПК F16D 3/18. Зубчатая упругая муфта / Ю.М. Гузенко. - Опубл. 07.10.1982. Бюл. № 37. - С. 124. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Зубчаста пружна муфта, що містить ведучу напівмуфту з внутрішнім і зовнішнім зубчастими вінцями, ведену напівмуфту з рівномірно закріпленими по колу осями, змонтовані на них шестерні з двох сегментних частин однакової висоти і пружні елементи у вигляді гумових пластин, при цьому сегментні частини шестерень окремо взаємодіють з обома зубчастими вінцями ведучої напівмуфти, а пружні елементи розміщені між їх плоскими гранями, яка відрізняється тим, що пружні елементи у вигляді гумових пластин окремо розміщені обома своїми вільними кінцями між плоскими гранями сегментних частин кожної пари сусідніх шестерень і утворюють разом з ними один спільний замкнутий контур. 2 UA 93287 U 3 UA 93287 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
