Обертова піч

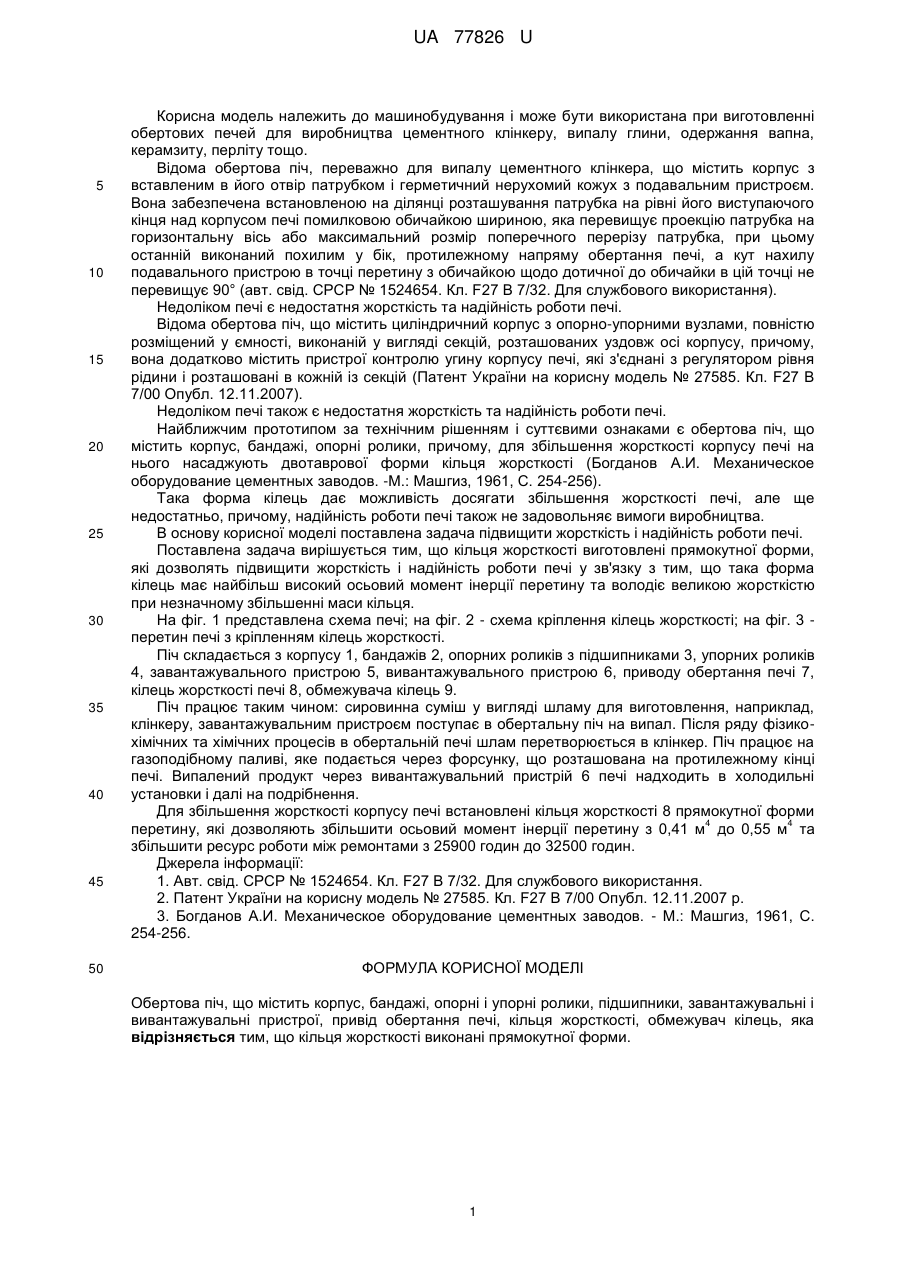

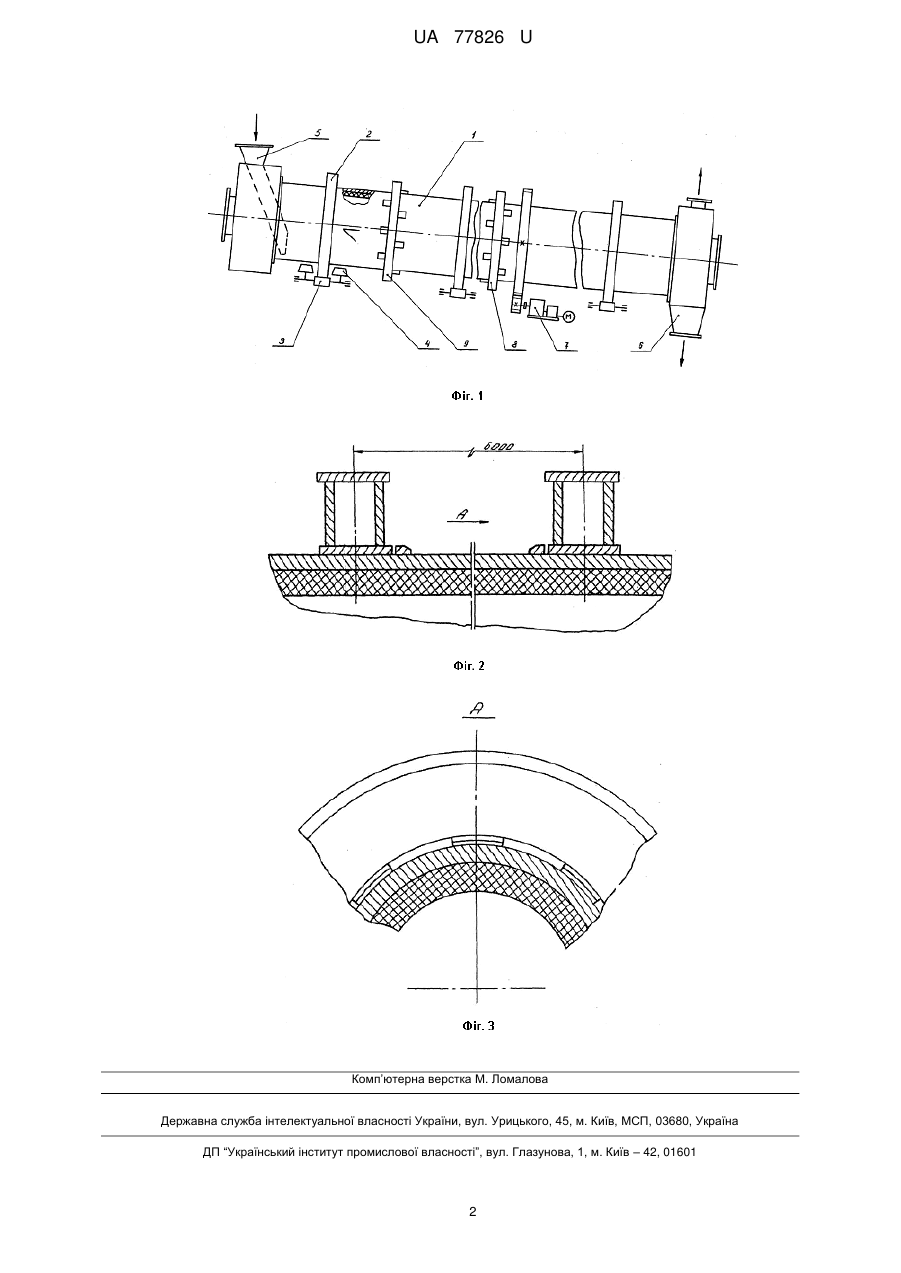

Реферат: UA 77826 U UA 77826 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування і може бути використана при виготовленні обертових печей для виробництва цементного клінкеру, випалу глини, одержання вапна, керамзиту, перліту тощо. Відома обертова піч, переважно для випалу цементного клінкера, що містить корпус з вставленим в його отвір патрубком і герметичний нерухомий кожух з подавальним пристроєм. Вона забезпечена встановленою на ділянці розташування патрубка на рівні його виступаючого кінця над корпусом печі помилковою обичайкою шириною, яка перевищує проекцію патрубка на горизонтальну вісь або максимальний розмір поперечного перерізу патрубка, при цьому останній виконаний похилим у бік, протилежному напряму обертання печі, а кут нахилу подавального пристрою в точці перетину з обичайкою щодо дотичної до обичайки в цій точці не перевищує 90° (авт. свід. СРСР № 1524654. Кл. F27 В 7/32. Для службового використання). Недоліком печі є недостатня жорсткість та надійність роботи печі. Відома обертова піч, що містить циліндричний корпус з опорно-упорними вузлами, повністю розміщений у ємності, виконаній у вигляді секцій, розташованих уздовж осі корпусу, причому, вона додатково містить пристрої контролю угину корпусу печі, які з'єднані з регулятором рівня рідини і розташовані в кожній із секцій (Патент України на корисну модель № 27585. Кл. F27 В 7/00 Опубл. 12.11.2007). Недоліком печі також є недостатня жорсткість та надійність роботи печі. Найближчим прототипом за технічним рішенням і суттєвими ознаками є обертова піч, що містить корпус, бандажі, опорні ролики, причому, для збільшення жорсткості корпусу печі на нього насаджують двотаврової форми кільця жорсткості (Богданов А.И. Механическое оборудование цементных заводов. -Μ.: Машгиз, 1961, С. 254-256). Така форма кілець дає можливість досягати збільшення жорсткості печі, але ще недостатньо, причому, надійність роботи печі також не задовольняє вимоги виробництва. В основу корисної моделі поставлена задача підвищити жорсткість і надійність роботи печі. Поставлена задача вирішується тим, що кільця жорсткості виготовлені прямокутної форми, які дозволять підвищити жорсткість і надійність роботи печі у зв'язку з тим, що така форма кілець має найбільш високий осьовий момент інерції перетину та володіє великою жорсткістю при незначному збільшенні маси кільця. На фіг. 1 представлена схема печі; на фіг. 2 - схема кріплення кілець жорсткості; на фіг. 3 перетин печі з кріпленням кілець жорсткості. Піч складається з корпусу 1, бандажів 2, опорних роликів з підшипниками 3, упорних роликів 4, завантажувального пристрою 5, вивантажувального пристрою 6, приводу обертання печі 7, кілець жорсткості печі 8, обмежувача кілець 9. Піч працює таким чином: сировинна суміш у вигляді шламу для виготовлення, наприклад, клінкеру, завантажувальним пристроєм поступає в обертальну піч на випал. Після ряду фізикохімічних та хімічних процесів в обертальній печі шлам перетворюється в клінкер. Піч працює на газоподібному паливі, яке подається через форсунку, що розташована на протилежному кінці печі. Випалений продукт через вивантажувальний пристрій 6 печі надходить в холодильні установки і далі на подрібнення. Для збільшення жорсткості корпусу печі встановлені кільця жорсткості 8 прямокутної форми 4 4 перетину, які дозволяють збільшити осьовий момент інерції перетину з 0,41 м до 0,55 м та збільшити ресурс роботи між ремонтами з 25900 годин до 32500 годин. Джерела інформації: 1. Авт. свід. СРСР № 1524654. Кл. F27 В 7/32. Для службового використання. 2. Патент України на корисну модель № 27585. Кл. F27 В 7/00 Опубл. 12.11.2007 р. 3. Богданов А.И. Механическое оборудование цементных заводов. - Μ.: Машгиз, 1961, С. 254-256. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Обертова піч, що містить корпус, бандажі, опорні і упорні ролики, підшипники, завантажувальні і вивантажувальні пристрої, привід обертання печі, кільця жорсткості, обмежувач кілець, яка відрізняється тим, що кільця жорсткості виконані прямокутної форми. 1 UA 77826 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
