Спосіб кальцинації гідрокарбонату натрію

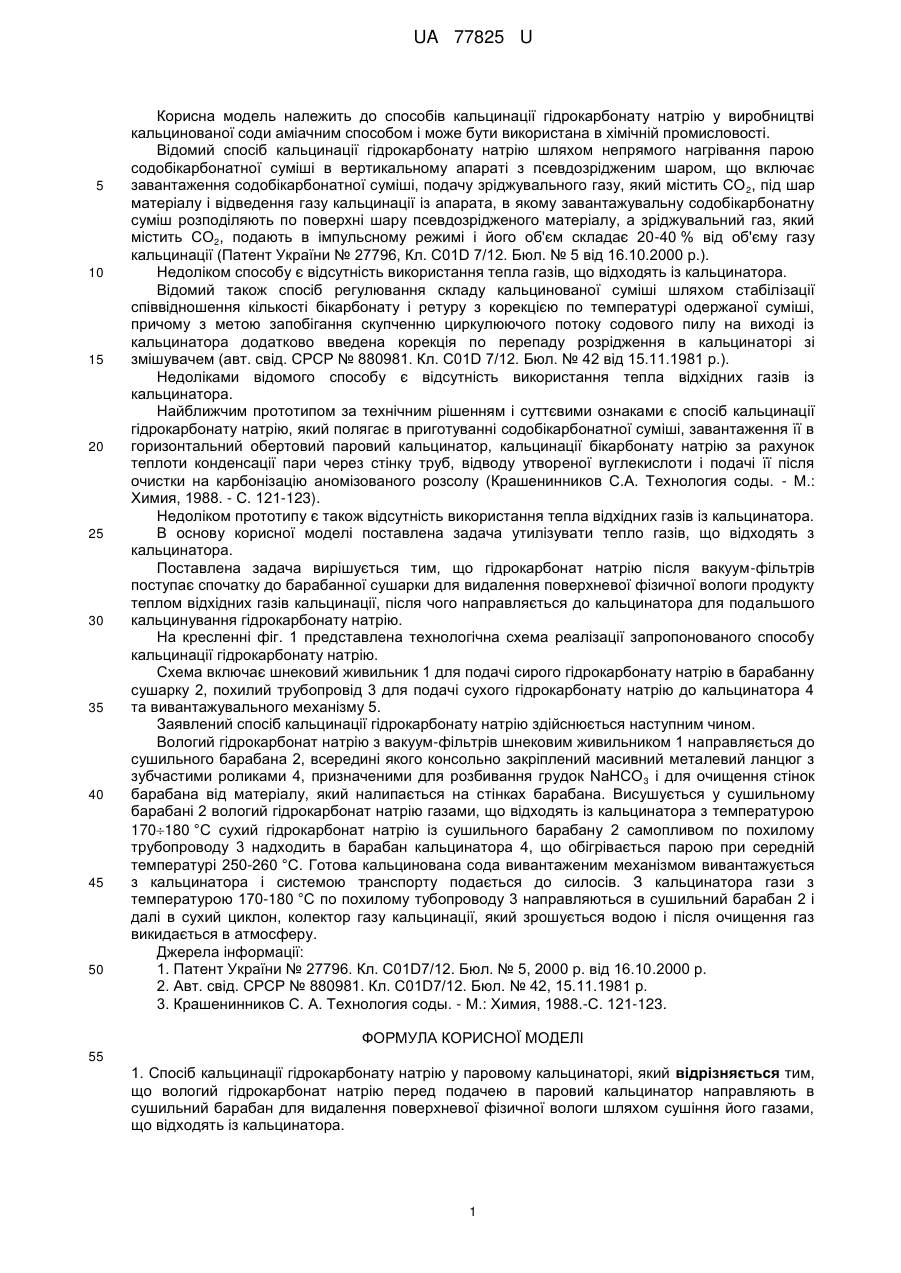

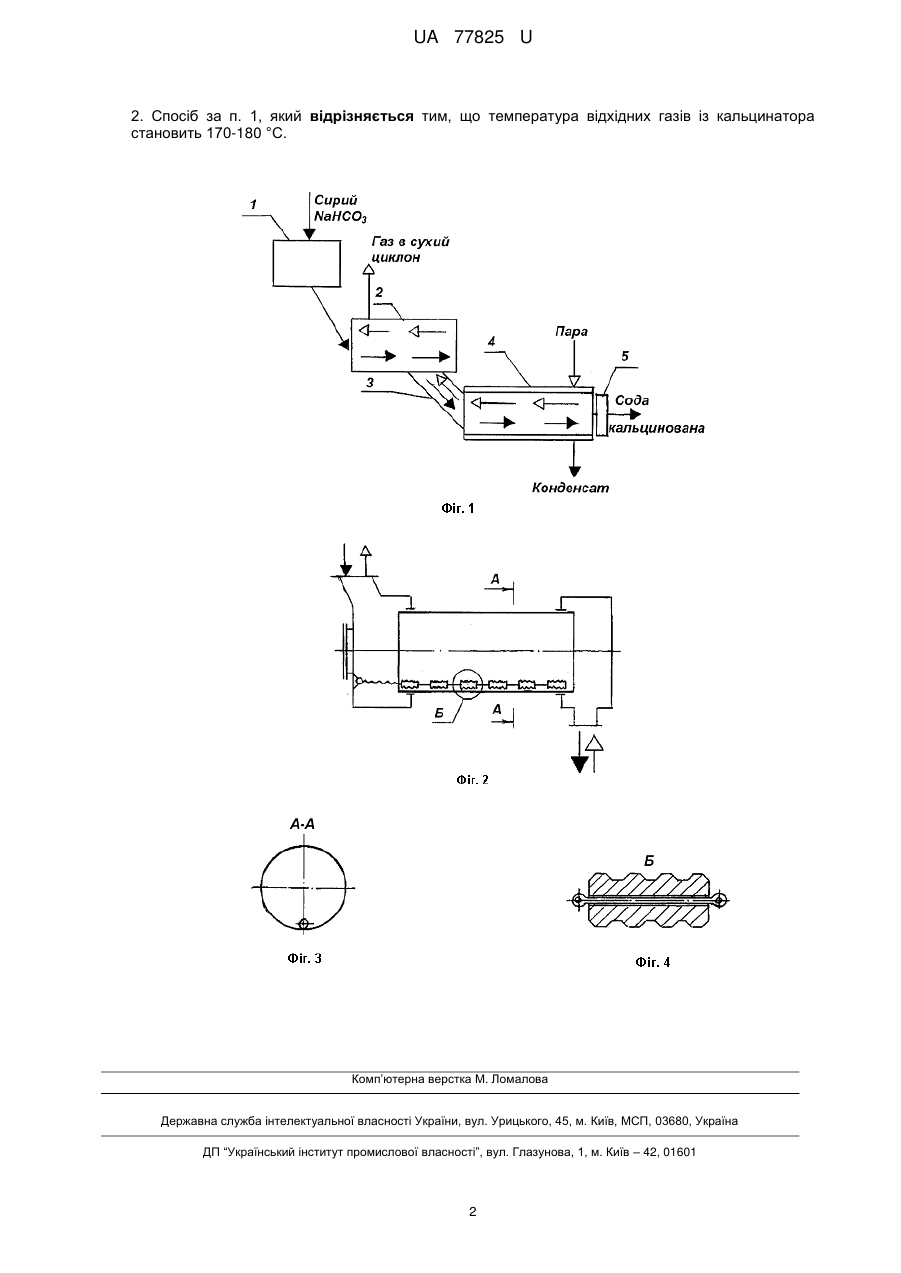

Реферат: UA 77825 U UA 77825 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до способів кальцинації гідрокарбонату натрію у виробництві кальцинованої соди аміачним способом і може бути використана в хімічній промисловості. Відомий спосіб кальцинації гідрокарбонату натрію шляхом непрямого нагрівання парою содобікарбонатної суміші в вертикальному апараті з псевдозрідженим шаром, що включає завантаження содобікарбонатної суміші, подачу зріджувального газу, який містить СО 2, під шар матеріалу і відведення газу кальцинації із апарата, в якому завантажувальну содобікарбонатну суміш розподіляють по поверхні шару псевдозрідженого матеріалу, а зріджувальний газ, який містить СО2, подають в імпульсному режимі і його об'єм складає 20-40 % від об'єму газу кальцинації (Патент України № 27796, Кл. C01D 7/12. Бюл. № 5 від 16.10.2000 p.). Недоліком способу є відсутність використання тепла газів, що відходять із кальцинатора. Відомий також спосіб регулювання складу кальцинованої суміші шляхом стабілізації співвідношення кількості бікарбонату і ретуру з корекцією по температурі одержаної суміші, причому з метою запобігання скупченню циркулюючого потоку содового пилу на виході із кальцинатора додатково введена корекція по перепаду розрідження в кальцинаторі зі змішувачем (авт. свід. СРСР № 880981. Кл. C01D 7/12. Бюл. № 42 від 15.11.1981 p.). Недоліками відомого способу є відсутність використання тепла відхідних газів із кальцинатора. Найближчим прототипом за технічним рішенням і суттєвими ознаками є спосіб кальцинації гідрокарбонату натрію, який полягає в приготуванні содобікарбонатної суміші, завантаження її в горизонтальний обертовий паровий кальцинатор, кальцинації бікарбонату натрію за рахунок теплоти конденсації пари через стінку труб, відводу утвореної вуглекислоти і подачі її після очистки на карбонізацію аномізованого розсолу (Крашенинников С.А. Технология соды. - Μ.: Химия, 1988. - С. 121-123). Недоліком прототипу є також відсутність використання тепла відхідних газів із кальцинатора. В основу корисної моделі поставлена задача утилізувати тепло газів, що відходять з кальцинатора. Поставлена задача вирішується тим, що гідрокарбонат натрію після вакуум-фільтрів поступає спочатку до барабанної сушарки для видалення поверхневої фізичної вологи продукту теплом відхідних газів кальцинації, після чого направляється до кальцинатора для подальшого кальцинування гідрокарбонату натрію. На кресленні фіг. 1 представлена технологічна схема реалізації запропонованого способу кальцинації гідрокарбонату натрію. Схема включає шнековий живильник 1 для подачі сирого гідрокарбонату натрію в барабанну сушарку 2, похилий трубопровід 3 для подачі сухого гідрокарбонату натрію до кальцинатора 4 та вивантажувального механізму 5. Заявлений спосіб кальцинації гідрокарбонату натрію здійснюється наступним чином. Вологий гідрокарбонат натрію з вакуум-фільтрів шнековим живильником 1 направляється до сушильного барабана 2, всередині якого консольно закріплений масивний металевий ланцюг з зубчастими роликами 4, призначеними для розбивання грудок NaHCO 3 і для очищення стінок барабана від матеріалу, який налипається на стінках барабана. Висушується у сушильному барабані 2 вологий гідрокарбонат натрію газами, що відходять із кальцинатора з температурою 170180 °C сухий гідрокарбонат натрію із сушильного барабану 2 самопливом по похилому трубопроводу 3 надходить в барабан кальцинатора 4, що обігрівається парою при середній температурі 250-260 °C. Готова кальцинована сода вивантаженим механізмом вивантажується з кальцинатора і системою транспорту подається до силосів. З кальцинатора гази з температурою 170-180 °C по похилому тубопроводу 3 направляються в сушильний барабан 2 і далі в сухий циклон, колектор газу кальцинації, який зрошується водою і після очищення газ викидається в атмосферу. Джерела інформації: 1. Патент України № 27796. Кл. C01D7/12. Бюл. № 5, 2000 р. від 16.10.2000 р. 2. Авт. свід. СРСР № 880981. Кл. C01D7/12. Бюл. № 42, 15.11.1981 р. 3. Крашенинников С. А. Технология соды. - Μ.: Химия, 1988.-С. 121-123. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Спосіб кальцинації гідрокарбонату натрію у паровому кальцинаторі, який відрізняється тим, що вологий гідрокарбонат натрію перед подачею в паровий кальцинатор направляють в сушильний барабан для видалення поверхневої фізичної вологи шляхом сушіння його газами, що відходять із кальцинатора. 1 UA 77825 U 2. Спосіб за п. 1, який відрізняється тим, що температура відхідних газів із кальцинатора становить 170-180 °С. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
