Магнітна головка

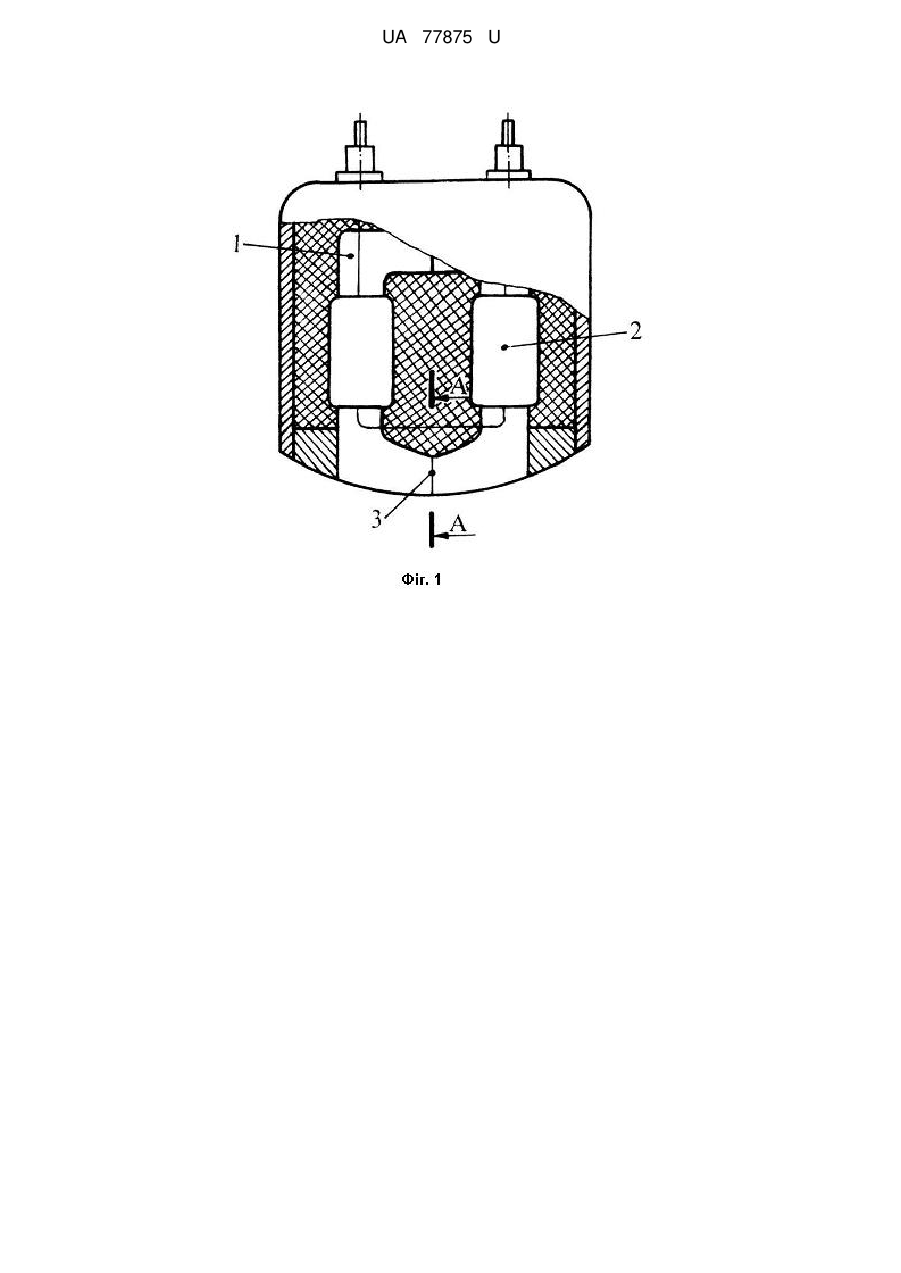

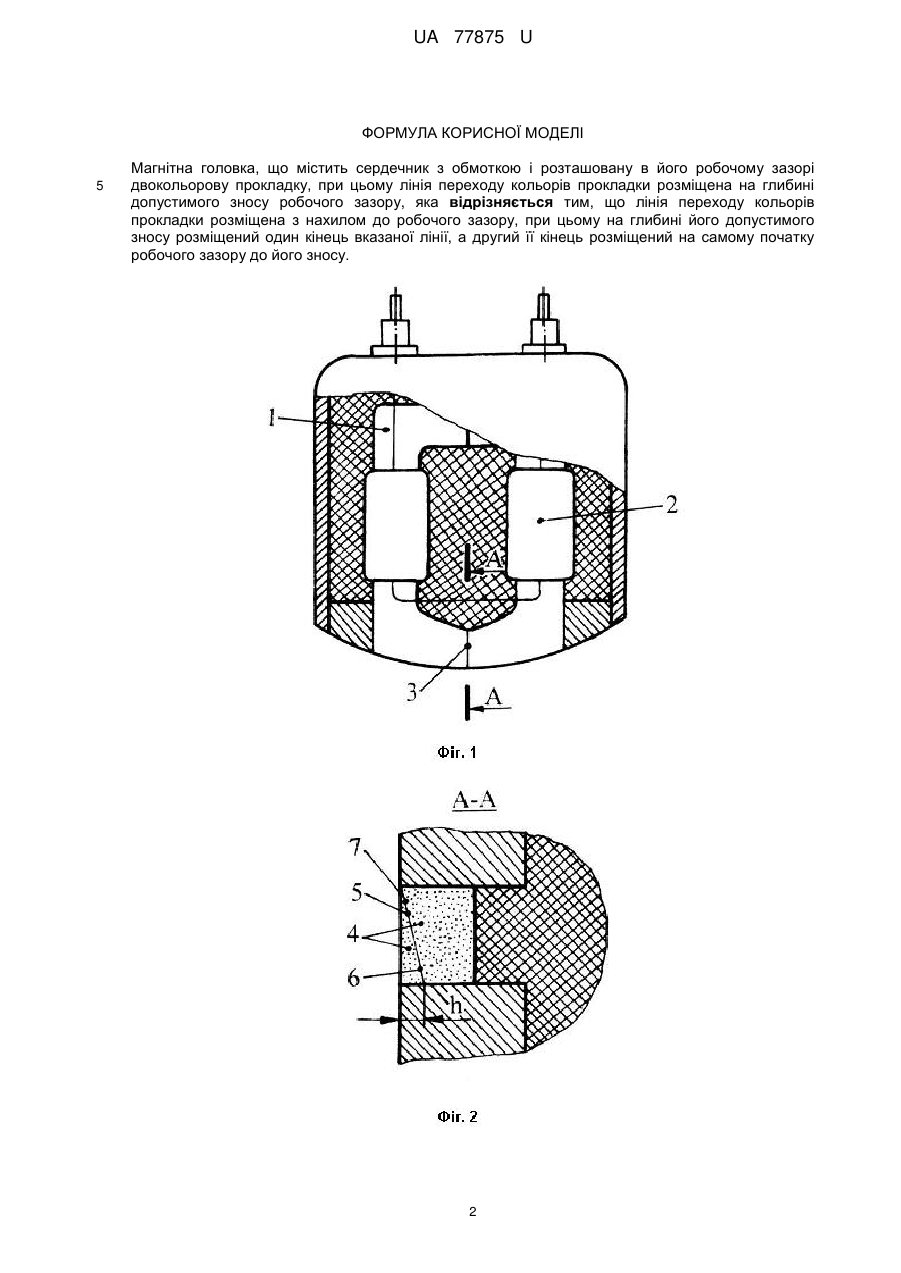

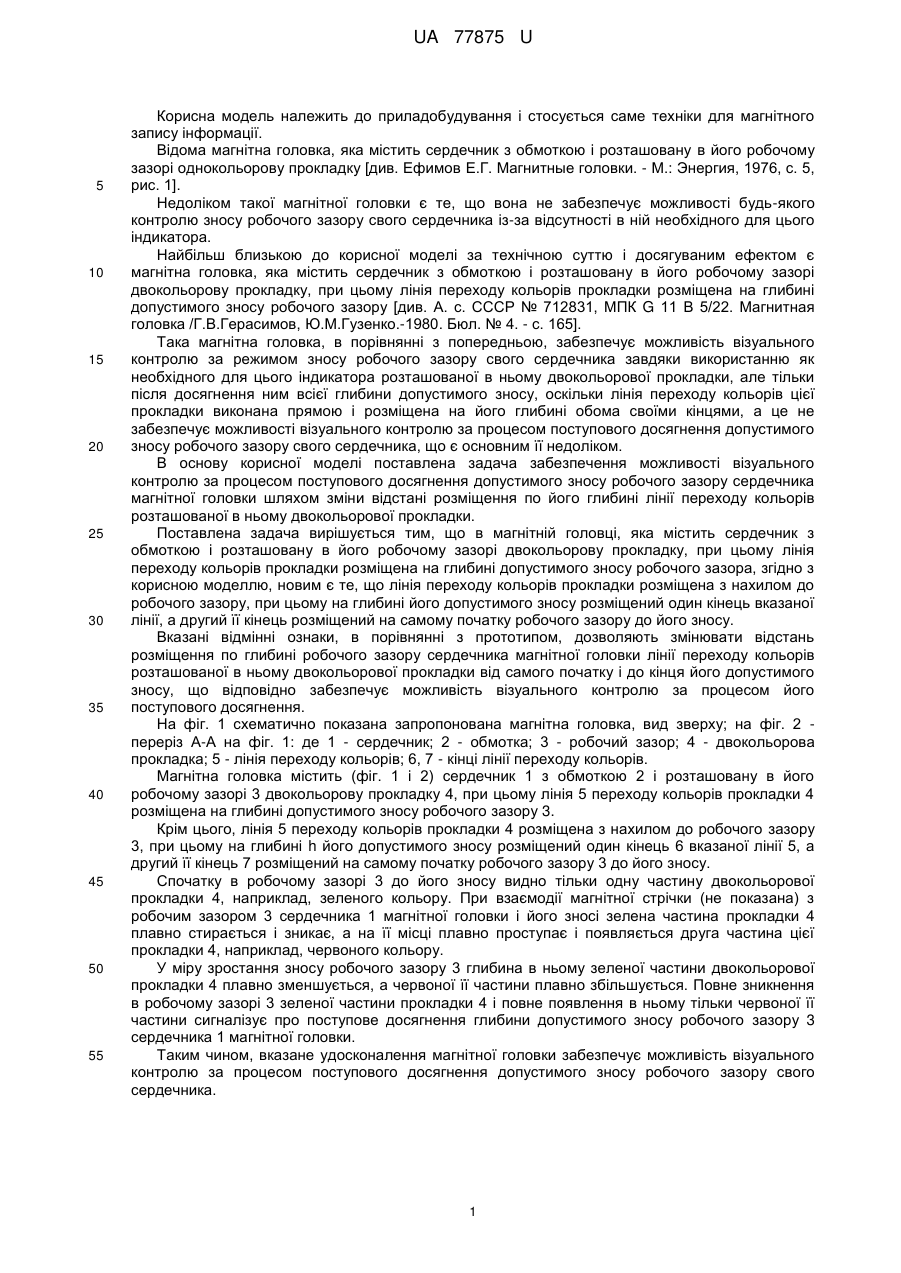

Реферат: Магнітна головка містить сердечник з обмоткою і розташовану в його робочому зазорі двокольорову прокладку, при цьому лінія переходу кольорів прокладки розміщена на глибині допустимого зносу робочого зазору. Лінія переходу кольорів прокладки розміщена з нахилом до робочого зазору. При цьому на глибині його допустимого зносу розміщений один кінець вказаної лінії, а другий її кінець розміщений на самому початку робочого зазору до його зносу. UA 77875 U (54) МАГНІТНА ГОЛОВКА UA 77875 U UA 77875 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до приладобудування і стосується саме техніки для магнітного запису інформації. Відома магнітна головка, яка містить сердечник з обмоткою і розташовану в його робочому зазорі однокольорову прокладку [див. Ефимов Ε.Г. Магнитные головки. - Μ.: Энергия, 1976, с. 5, рис. 1]. Недоліком такої магнітної головки є те, що вона не забезпечує можливості будь-якого контролю зносу робочого зазору свого сердечника із-за відсутності в ній необхідного для цього індикатора. Найбільш близькою до корисної моделі за технічною суттю і досягуваним ефектом є магнітна головка, яка містить сердечник з обмоткою і розташовану в його робочому зазорі двокольорову прокладку, при цьому лінія переходу кольорів прокладки розміщена на глибині допустимого зносу робочого зазору [див. А. с. СССР № 712831, МПК G 11 В 5/22. Магнитная головка /Г.В.Герасимов, Ю.М.Гузенко.-1980. Бюл. № 4. - с. 165]. Така магнітна головка, в порівнянні з попередньою, забезпечує можливість візуального контролю за режимом зносу робочого зазору свого сердечника завдяки використанню як необхідного для цього індикатора розташованої в ньому двокольорової прокладки, але тільки після досягнення ним всієї глибини допустимого зносу, оскільки лінія переходу кольорів цієї прокладки виконана прямою і розміщена на його глибині обома своїми кінцями, а це не забезпечує можливості візуального контролю за процесом поступового досягнення допустимого зносу робочого зазору свого сердечника, що є основним її недоліком. В основу корисної моделі поставлена задача забезпечення можливості візуального контролю за процесом поступового досягнення допустимого зносу робочого зазору сердечника магнітної головки шляхом зміни відстані розміщення по його глибині лінії переходу кольорів розташованої в ньому двокольорової прокладки. Поставлена задача вирішується тим, що в магнітній головці, яка містить сердечник з обмоткою і розташовану в його робочому зазорі двокольорову прокладку, при цьому лінія переходу кольорів прокладки розміщена на глибині допустимого зносу робочого зазора, згідно з корисною моделлю, новим є те, що лінія переходу кольорів прокладки розміщена з нахилом до робочого зазору, при цьому на глибині його допустимого зносу розміщений один кінець вказаної лінії, а другий її кінець розміщений на самому початку робочого зазору до його зносу. Вказані відмінні ознаки, в порівнянні з прототипом, дозволяють змінювати відстань розміщення по глибині робочого зазору сердечника магнітної головки лінії переходу кольорів розташованої в ньому двокольорової прокладки від самого початку і до кінця його допустимого зносу, що відповідно забезпечує можливість візуального контролю за процесом його поступового досягнення. На фіг. 1 схематично показана запропонована магнітна головка, вид зверху; на фіг. 2 переріз А-А на фіг. 1: де 1 - сердечник; 2 - обмотка; 3 - робочий зазор; 4 - двокольорова прокладка; 5 - лінія переходу кольорів; 6, 7 - кінці лінії переходу кольорів. Магнітна головка містить (фіг. 1 і 2) сердечник 1 з обмоткою 2 і розташовану в його робочому зазорі 3 двокольорову прокладку 4, при цьому лінія 5 переходу кольорів прокладки 4 розміщена на глибині допустимого зносу робочого зазору 3. Крім цього, лінія 5 переходу кольорів прокладки 4 розміщена з нахилом до робочого зазору 3, при цьому на глибині h його допустимого зносу розміщений один кінець 6 вказаної лінії 5, а другий її кінець 7 розміщений на самому початку робочого зазору 3 до його зносу. Спочатку в робочому зазорі 3 до його зносу видно тільки одну частину двокольорової прокладки 4, наприклад, зеленого кольору. При взаємодії магнітної стрічки (не показана) з робочим зазором 3 сердечника 1 магнітної головки і його зносі зелена частина прокладки 4 плавно стирається і зникає, а на її місці плавно проступає і появляється друга частина цієї прокладки 4, наприклад, червоного кольору. У міру зростання зносу робочого зазору 3 глибина в ньому зеленої частини двокольорової прокладки 4 плавно зменшується, а червоної її частини плавно збільшується. Повне зникнення в робочому зазорі 3 зеленої частини прокладки 4 і повне появлення в ньому тільки червоної її частини сигналізує про поступове досягнення глибини допустимого зносу робочого зазору 3 сердечника 1 магнітної головки. Таким чином, вказане удосконалення магнітної головки забезпечує можливість візуального контролю за процесом поступового досягнення допустимого зносу робочого зазору свого сердечника. 1 UA 77875 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Магнітна головка, що містить сердечник з обмоткою і розташовану в його робочому зазорі двокольорову прокладку, при цьому лінія переходу кольорів прокладки розміщена на глибині допустимого зносу робочого зазору, яка відрізняється тим, що лінія переходу кольорів прокладки розміщена з нахилом до робочого зазору, при цьому на глибині його допустимого зносу розміщений один кінець вказаної лінії, а другий її кінець розміщений на самому початку робочого зазору до його зносу. 2 UA 77875 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
