Вентковпак

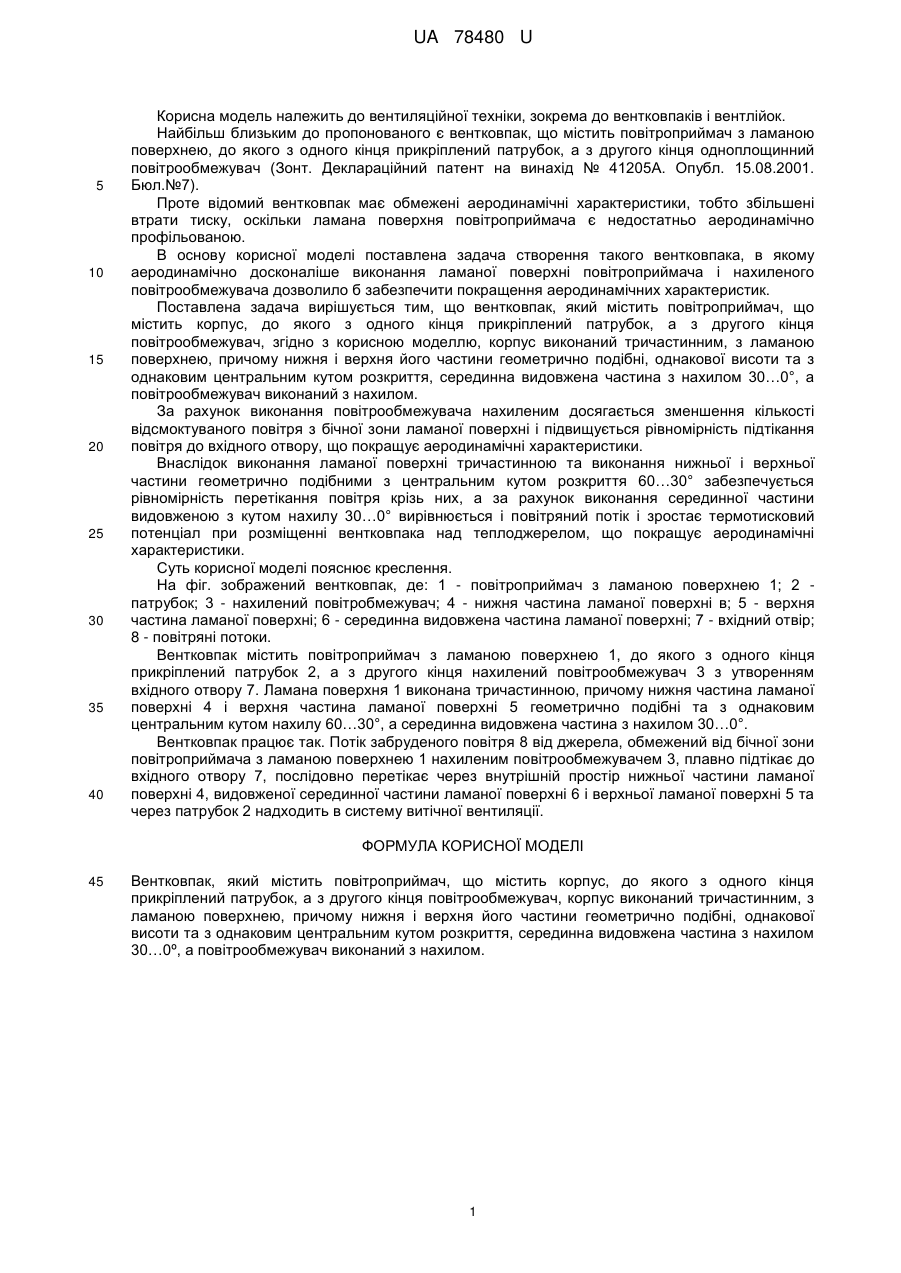

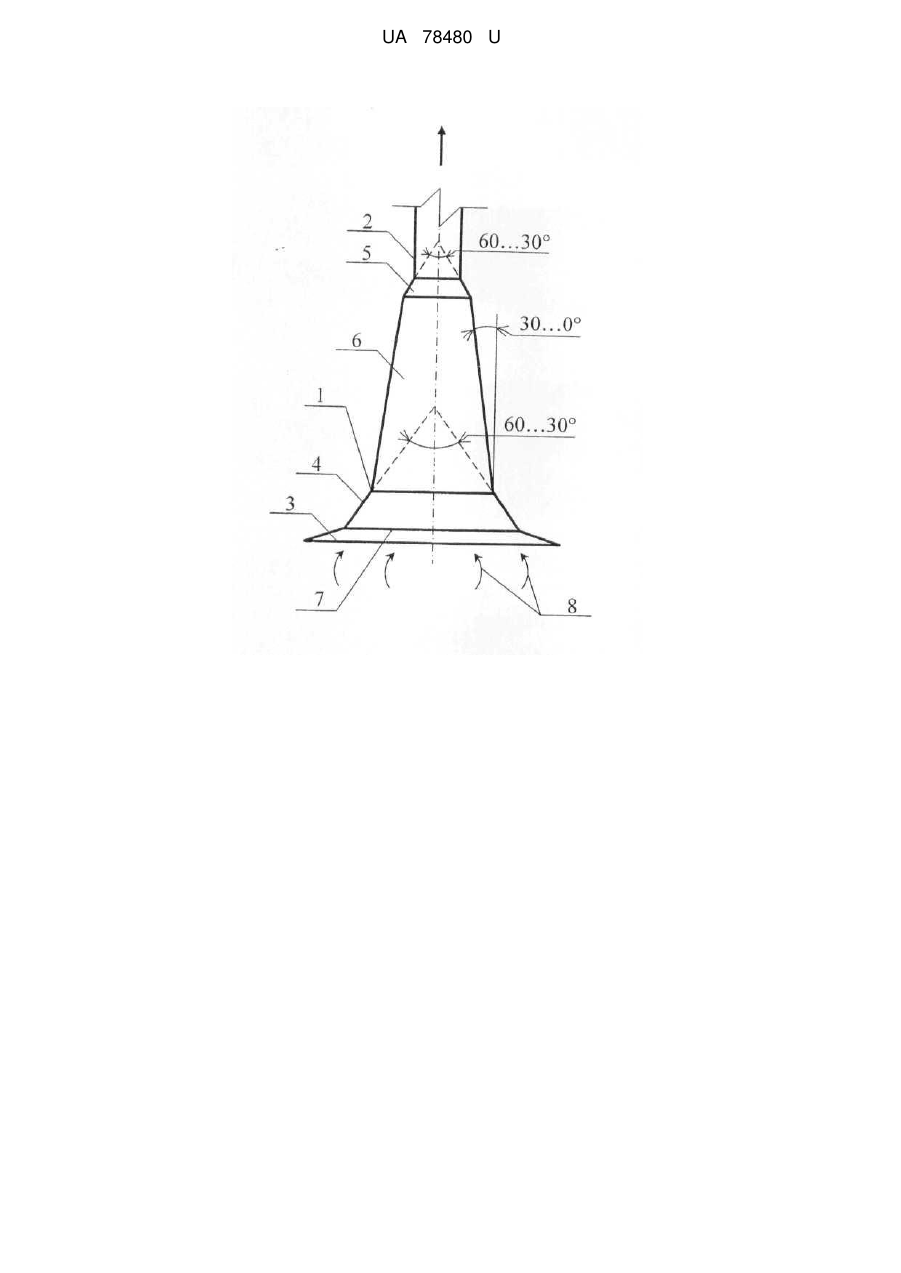

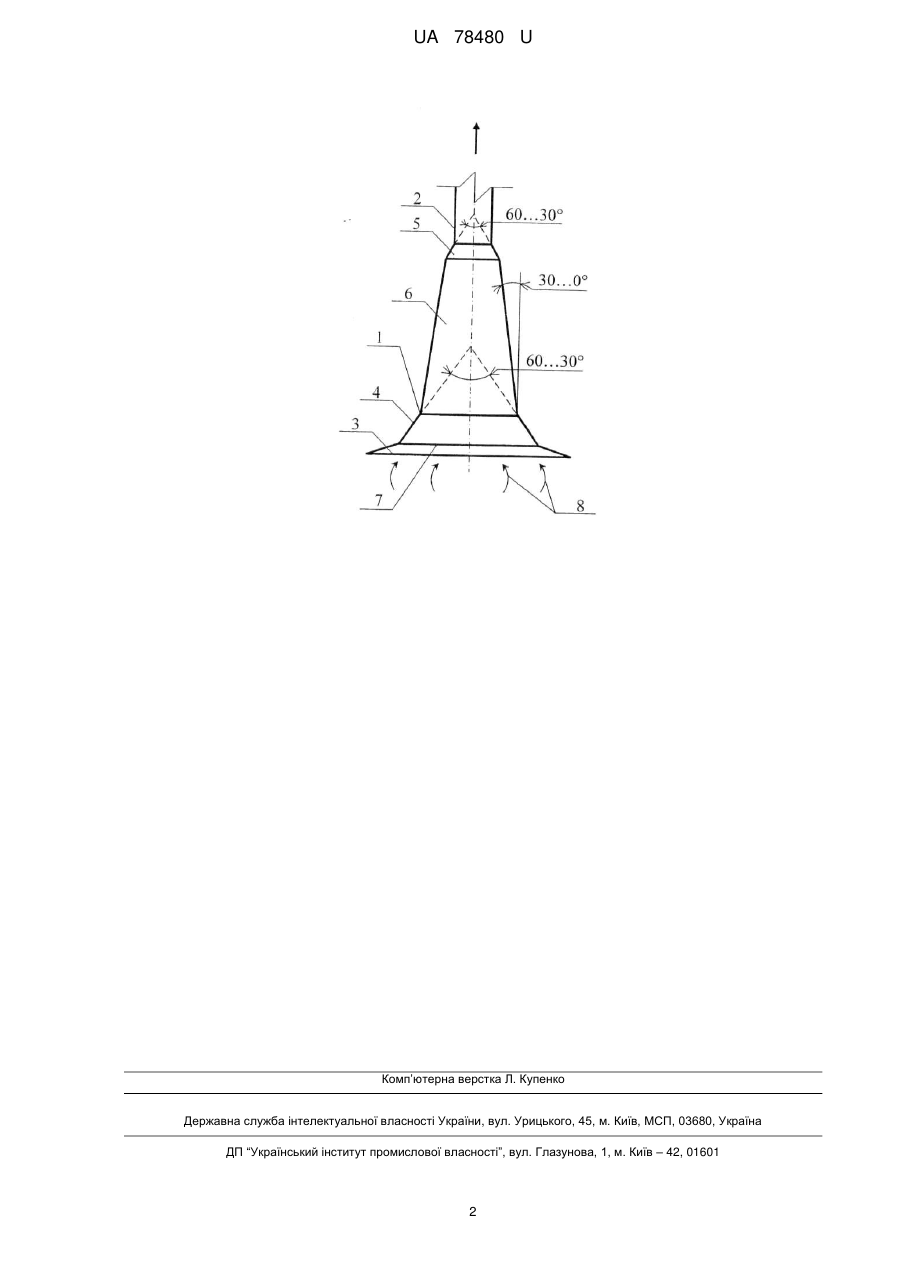

Реферат: UA 78480 U UA 78480 U 5 10 15 20 25 30 35 40 Корисна модель належить до вентиляційної техніки, зокрема до вентковпаків і вентлійок. Найбільш близьким до пропонованого є вентковпак, що містить повітроприймач з ламаною поверхнею, до якого з одного кінця прикріплений патрубок, а з другого кінця одноплощинний повітрообмежувач (Зонт. Деклараційний патент на винахід № 41205А. Опубл. 15.08.2001. Бюл.№7). Проте відомий вентковпак має обмежені аеродинамічні характеристики, тобто збільшені втрати тиску, оскільки ламана поверхня повітроприймача є недостатньо аеродинамічно профільованою. В основу корисної моделі поставлена задача створення такого вентковпака, в якому аеродинамічно досконаліше виконання ламаної поверхні повітроприймача і нахиленого повітрообмежувача дозволило б забезпечити покращення аеродинамічних характеристик. Поставлена задача вирішується тим, що вентковпак, який містить повітроприймач, що містить корпус, до якого з одного кінця прикріплений патрубок, а з другого кінця повітрообмежувач, згідно з корисною моделлю, корпус виконаний тричастинним, з ламаною поверхнею, причому нижня і верхня його частини геометрично подібні, однакової висоти та з однаковим центральним кутом розкриття, серединна видовжена частина з нахилом 30…0°, а повітрообмежувач виконаний з нахилом. За рахунок виконання повітрообмежувача нахиленим досягається зменшення кількості відсмоктуваного повітря з бічної зони ламаної поверхні і підвищується рівномірність підтікання повітря до вхідного отвору, що покращує аеродинамічні характеристики. Внаслідок виконання ламаної поверхні тричастинною та виконання нижньої і верхньої частини геометрично подібними з центральним кутом розкриття 60…30° забезпечується рівномірність перетікання повітря крізь них, а за рахунок виконання серединної частини видовженою з кутом нахилу 30…0° вирівнюється і повітряний потік і зростає термотисковий потенціал при розміщенні вентковпака над теплоджерелом, що покращує аеродинамічні характеристики. Суть корисної моделі пояснює креслення. На фіг. зображений вентковпак, де: 1 - повітроприймач з ламаною поверхнею 1; 2 патрубок; 3 - нахилений повітробмежувач; 4 - нижня частина ламаної поверхні в; 5 - верхня частина ламаної поверхні; 6 - серединна видовжена частина ламаної поверхні; 7 - вхідний отвір; 8 - повітряні потоки. Вентковпак містить повітроприймач з ламаною поверхнею 1, до якого з одного кінця прикріплений патрубок 2, а з другого кінця нахилений повітрообмежувач 3 з утворенням вхідного отвору 7. Ламана поверхня 1 виконана тричастинною, причому нижня частина ламаної поверхні 4 і верхня частина ламаної поверхні 5 геометрично подібні та з однаковим центральним кутом нахилу 60…30°, а серединна видовжена частина з нахилом 30…0°. Вентковпак працює так. Потік забруденого повітря 8 від джерела, обмежений від бічної зони повітроприймача з ламаною поверхнею 1 нахиленим повітрообмежувачем 3, плавно підтікає до вхідного отвору 7, послідовно перетікає через внутрішній простір нижньої частини ламаної поверхні 4, видовженої серединної частини ламаної поверхні 6 і верхньої ламаної поверхні 5 та через патрубок 2 надходить в систему витічної вентиляції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Вентковпак, який містить повітроприймач, що містить корпус, до якого з одного кінця прикріплений патрубок, а з другого кінця повітрообмежувач, корпус виконаний тричастинним, з ламаною поверхнею, причому нижня і верхня його частини геометрично подібні, однакової висоти та з однаковим центральним кутом розкриття, серединна видовжена частина з нахилом 30…0º, а повітрообмежувач виконаний з нахилом. 1 UA 78480 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
