Маска-смок

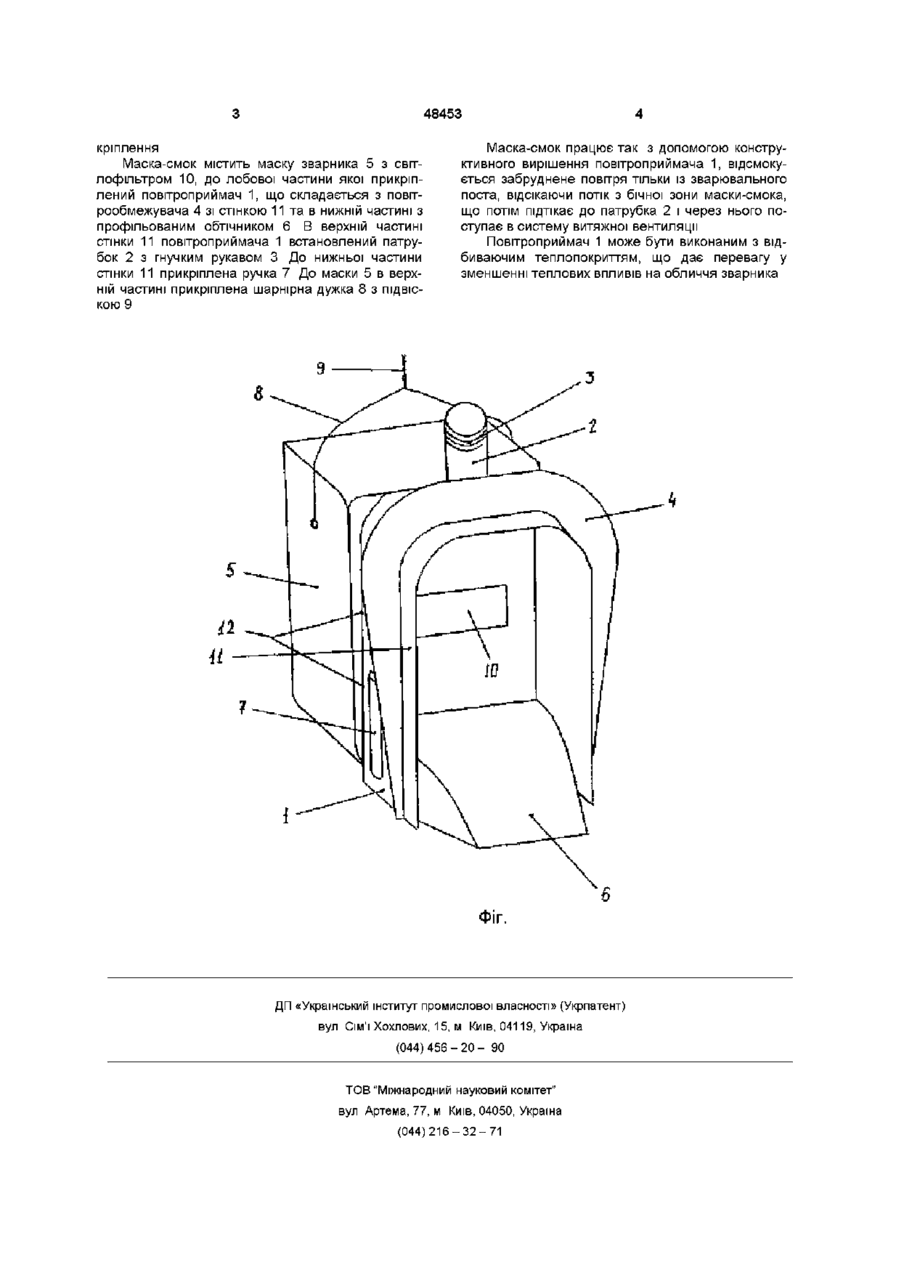

1 Маска-смок, яка включає маску з світлофільтром, патрубок, до якого з одного кінця прикріплений гнучкий рукав, повітроприймач, ручку, яка відрізняється тим, що повітроприймач виконаний у вигляді повітрообмежувача зі стінкою, до якої в нижній частині прикріплений профільований обтічник, в верхній частині встановлений патрубок, а повітроприймач прикріплений до лобової частини маски 2 Маска-смок по п 1, яка відрізняється тим, що оснащена шарнірною дужкою з ПІДВІСКОЮ І системою кріплення, прикріпленою до верхньої частини маски 3 Маска-смок по п 1, яка відрізняється тим, що ручка прикріплена до нижньої частини стінки повітроприймача Винахід відноситься до вентиляційної техніки, зокрема до систем вентиляції зварювальних постів Найбільш близькою до пропонованого є маска-смок, що включає маску зварника із світлофільтром, патрубок смока, до якого з одного кінця прикріплений гнучкий рукав, повітроприймач, ручка (Тимофеева О Н и др Местная вентиляция при Электросварочных работах - М Профиздат, 1961 ) Проте відома маска-смок має обмежені кінематичні характеристики, та малу зону дії за рахунок підсмокування повітря з боків смока В основу винаходу поставлено завдання створення такої маски-смока, в якій введення нових елементів та взаємне їх розташування, дозволили б забезпечити покращення кінематичних характеристик і підвищення ефективності, тобто збільшення зони дії, зменшення КІЛЬКОСТІ всмокуваного повітря, а також покращення її практичного застосування Поставлене завдання вирішується тим, що маска-смок, яка включає маску зварника з світлофільтром, патрубок, до якого з одного кінця прикріплений гнучкий рукав, повітроприймач, ручку, згідно винаходу, повітроприймачі виконаний у вигляді повітрообмежувача зі стінкою, до якої в нижній частині прикріплений профільований обтічник, а в верхній частині встановлений патрубок, повітроприймальник прикріплений до лобової частини маски Встановлення повітрообмежувача дозволяє зменшити КІЛЬКІСТЬ відсмокуваного повітря з бічної зони повітроприймача, тим самим досягнути збільшення зони дії та покращити кінематичні характеристики Встановлення стінки забезпечує зменшення КІЛЬКОСТІ відсмокуваного повітря з бічної зони повітроприймача та покращення кінематичних характеристик Встановлення профільованого обтічника забезпечує зменшення аеродинамічних втрат та покращення кінематичних характеристик, тим самим підвищити ефективність маски-смока Поставлене завдання вирішується також тим, що маска-смок оснащена шарнірною дужкою з ПІДВІСКОЮ і системою кріплення, що прикріплена до верхньої частини маски Встановлення шарнірної дужки з ПІДВІСКОЮ І системою кріплення дозволяє покращити її практичне застосування Поставлене завдання вирішується також тим, що маска-смок оснащена ручкою, прикріпленою до нижньої частини стінки повітроприймача Встановлення ручки до нижньої частини стінки повітроприймача покращує її практичне застосування На фіг зображена маска-смок, де 1 - повітроприймач, 2 -патрубок, 3 - гнучкий рукав, 4 - повітрообмежувач, 5 - маска зварника, 6 - профільований обтічник, 7 - ручка, 8 - шарнірна дужка, 9 підвіска маски, 10 - світлофільтр, 11 - стінка, 12 СО Ю ^00 48453 кріплення Маска-смок містить маску зварника 5 з світлофільтром 10, до лобової частини якої прикріплений повітроприймач 1, що складається з повітрообмежувача 4 зі стінкою 11 та в нижній частині з профільованим обтічником 6 В верхній частині стінки 11 повітроприймача 1 встановлений патрубок 2 з гнучким рукавом 3 До нижньої частини стінки 11 прикріплена ручка 7 До маски 5 в верхній частині прикріплена шарнірна дужка 8 з ПІДВІСКОЮ 9 Маска-смок працює так з допомогою конструктивного вирішення повітроприймача 1, відсмокується забруднене повітря тільки із зварювального поста, відсікаючи потік з бічної зони маски-смока, що потім підтікає до патрубка 2 і через нього поступає в систему витяжної вентиляції Повітроприймач 1 може бути виконаним з відбиваючим теплопокриттям, що дає перевагу у зменшенні теплових впливів на обличчя зварника ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
