Спосіб рециклінгу поліетилену та поліпропілену

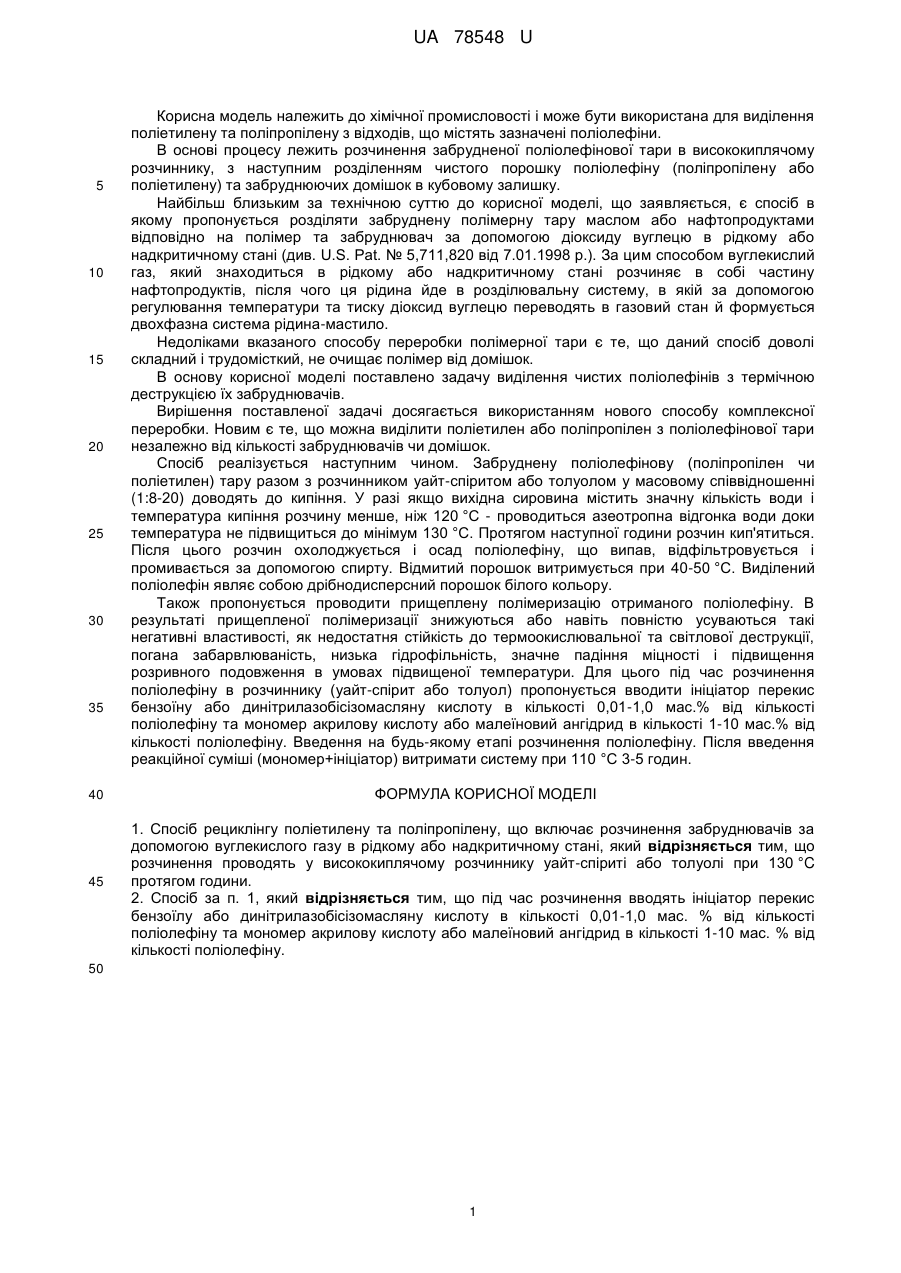

Реферат: Спосіб рециклінгу поліетилену та поліпропілену включає розчинення забруднювачів за допомогою вуглекислого газу в рідкому або надкритичному стані. Розчинення проводять у висококиплячому розчиннику уайт-спіриті або толуолі. UA 78548 U (54) СПОСІБ РЕЦИКЛІНГУ ПОЛІЕТИЛЕНУ ТА ПОЛІПРОПІЛЕНУ UA 78548 U UA 78548 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до хімічної промисловості і може бути використана для виділення поліетилену та поліпропілену з відходів, що містять зазначені поліолефіни. В основі процесу лежить розчинення забрудненої поліолефінової тари в висококиплячому розчиннику, з наступним розділенням чистого порошку поліолефіну (поліпропілену або поліетилену) та забруднюючих домішок в кубовому залишку. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є спосіб в якому пропонується розділяти забруднену полімерну тару маслом або нафтопродуктами відповідно на полімер та забруднювач за допомогою діоксиду вуглецю в рідкому або надкритичному стані (див. U.S. Pat. № 5,711,820 від 7.01.1998 р.). За цим способом вуглекислий газ, який знаходиться в рідкому або надкритичному стані розчиняє в собі частину нафтопродуктів, після чого ця рідина йде в розділювальну систему, в якій за допомогою регулювання температури та тиску діоксид вуглецю переводять в газовий стан й формується двохфазна система рідина-мастило. Недоліками вказаного способу переробки полімерної тари є те, що даний спосіб доволі складний і трудомісткий, не очищає полімер від домішок. В основу корисної моделі поставлено задачу виділення чистих поліолефінів з термічною деструкцією їх забруднювачів. Вирішення поставленої задачі досягається використанням нового способу комплексної переробки. Новим є те, що можна виділити поліетилен або поліпропілен з поліолефінової тари незалежно від кількості забруднювачів чи домішок. Спосіб реалізується наступним чином. Забруднену поліолефінову (поліпропілен чи поліетилен) тару разом з розчинником уайт-спіритом або толуолом у масовому співвідношенні (1:8-20) доводять до кипіння. У разі якщо вихідна сировина містить значну кількість води і температура кипіння розчину менше, ніж 120 °C - проводиться азеотропна відгонка води доки температура не підвищиться до мінімум 130 °C. Протягом наступної години розчин кип'ятиться. Після цього розчин охолоджується і осад поліолефіну, що випав, відфільтровується і промивається за допомогою спирту. Відмитий порошок витримується при 40-50 °C. Виділений поліолефін являє собою дрібнодисперсний порошок білого кольору. Також пропонується проводити прищеплену полімеризацію отриманого поліолефіну. В результаті прищепленої полімеризації знижуються або навіть повністю усуваються такі негативні властивості, як недостатня стійкість до термоокислювальної та світлової деструкції, погана забарвлюваність, низька гідрофільність, значне падіння міцності і підвищення розривного подовження в умовах підвищеної температури. Для цього під час розчинення поліолефіну в розчиннику (уайт-спірит або толуол) пропонується вводити ініціатор перекис бензоїну або динітрилазобісізомасляну кислоту в кількості 0,01-1,0 мас.% від кількості поліолефіну та мономер акрилову кислоту або малеїновий ангідрид в кількості 1-10 мас.% від кількості поліолефіну. Введення на будь-якому етапі розчинення поліолефіну. Після введення реакційної суміші (мономер+ініціатор) витримати систему при 110 °C 3-5 годин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб рециклінгу поліетилену та поліпропілену, що включає розчинення забруднювачів за допомогою вуглекислого газу в рідкому або надкритичному стані, який відрізняється тим, що розчинення проводять у висококиплячому розчиннику уайт-спіриті або толуолі при 130 °C протягом години. 2. Спосіб за п. 1, який відрізняється тим, що під час розчинення вводять ініціатор перекис бензоїлу або динітрилазобісізомасляну кислоту в кількості 0,01-1,0 мас. % від кількості поліолефіну та мономер акрилову кислоту або малеїновий ангідрид в кількості 1-10 мас. % від кількості поліолефіну. 50 1 UA 78548 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
