Спосіб виготовлення широкосмугових гвинтових заготовок

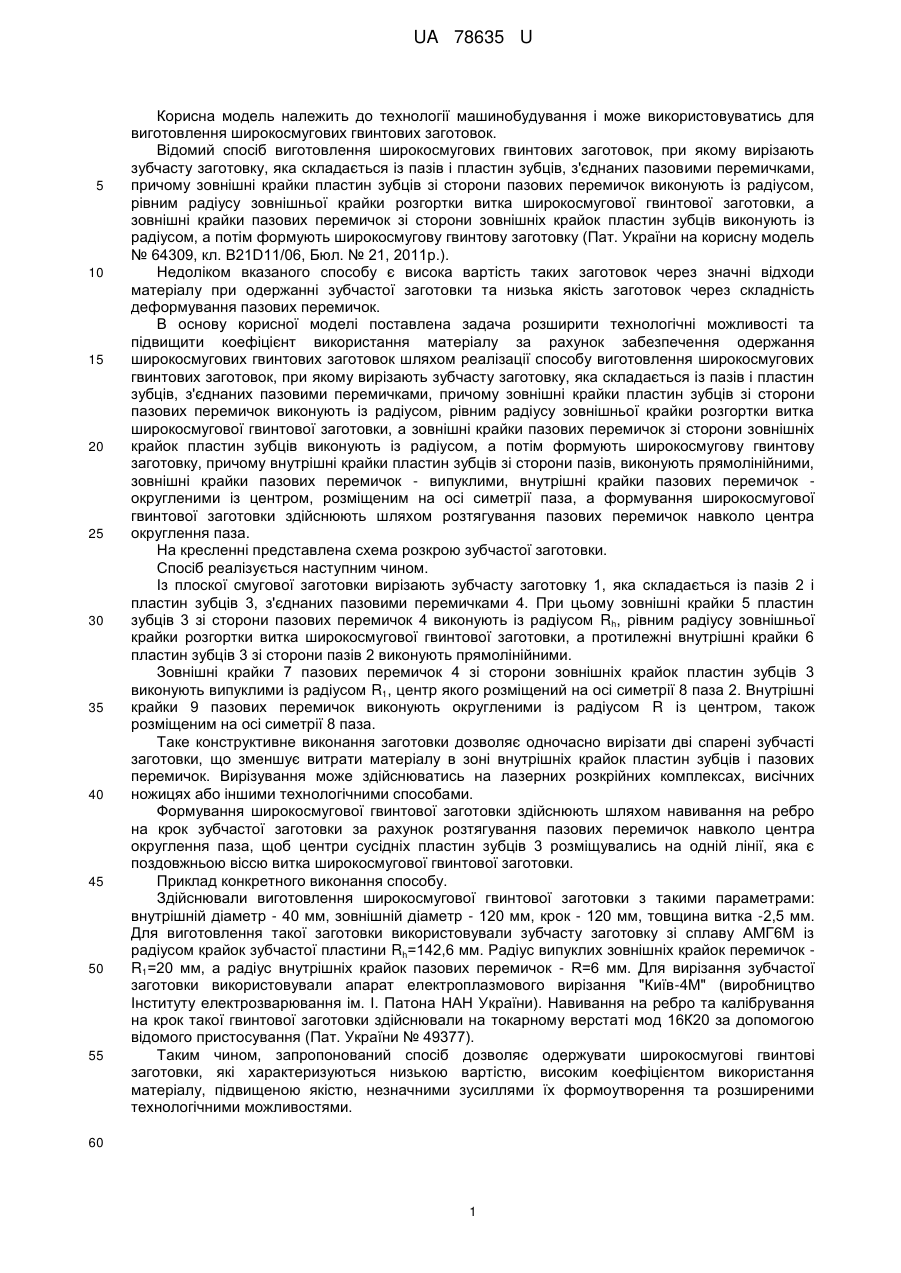

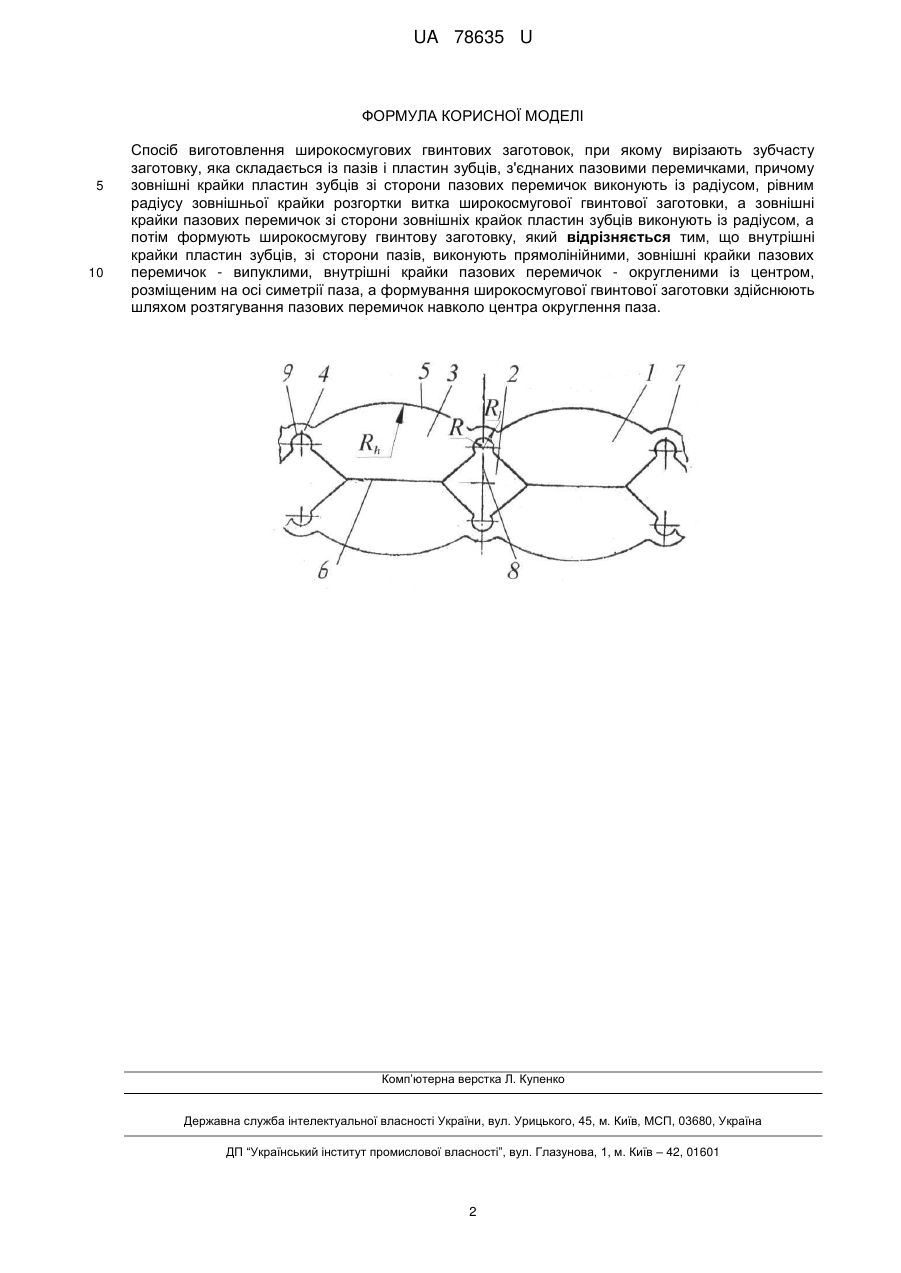

Реферат: UA 78635 U UA 78635 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технології машинобудування і може використовуватись для виготовлення широкосмугових гвинтових заготовок. Відомий спосіб виготовлення широкосмугових гвинтових заготовок, при якому вирізають зубчасту заготовку, яка складається із пазів і пластин зубців, з'єднаних пазовими перемичками, причому зовнішні крайки пластин зубців зі сторони пазових перемичок виконують із радіусом, рівним радіусу зовнішньої крайки розгортки витка широкосмугової гвинтової заготовки, а зовнішні крайки пазових перемичок зі сторони зовнішніх крайок пластин зубців виконують із радіусом, а потім формують широкосмугову гвинтову заготовку (Пат. України на корисну модель № 64309, кл. В21D11/06, Бюл. № 21, 2011р.). Недоліком вказаного способу є висока вартість таких заготовок через значні відходи матеріалу при одержанні зубчастої заготовки та низька якість заготовок через складність деформування пазових перемичок. В основу корисної моделі поставлена задача розширити технологічні можливості та підвищити коефіцієнт використання матеріалу за рахунок забезпечення одержання широкосмугових гвинтових заготовок шляхом реалізації способу виготовлення широкосмугових гвинтових заготовок, при якому вирізають зубчасту заготовку, яка складається із пазів і пластин зубців, з'єднаних пазовими перемичками, причому зовнішні крайки пластин зубців зі сторони пазових перемичок виконують із радіусом, рівним радіусу зовнішньої крайки розгортки витка широкосмугової гвинтової заготовки, а зовнішні крайки пазових перемичок зі сторони зовнішніх крайок пластин зубців виконують із радіусом, а потім формують широкосмугову гвинтову заготовку, причому внутрішні крайки пластин зубців зі сторони пазів, виконують прямолінійними, зовнішні крайки пазових перемичок - випуклими, внутрішні крайки пазових перемичок округленими із центром, розміщеним на осі симетрії паза, а формування широкосмугової гвинтової заготовки здійснюють шляхом розтягування пазових перемичок навколо центра округлення паза. На кресленні представлена схема розкрою зубчастої заготовки. Спосіб реалізується наступним чином. Із плоскої смугової заготовки вирізають зубчасту заготовку 1, яка складається із пазів 2 і пластин зубців 3, з'єднаних пазовими перемичками 4. При цьому зовнішні крайки 5 пластин зубців 3 зі сторони пазових перемичок 4 виконують із радіусом Rh, рівним радіусу зовнішньої крайки розгортки витка широкосмугової гвинтової заготовки, а протилежні внутрішні крайки 6 пластин зубців 3 зі сторони пазів 2 виконують прямолінійними. Зовнішні крайки 7 пазових перемичок 4 зі сторони зовнішніх крайок пластин зубців 3 виконують випуклими із радіусом R1, центр якого розміщений на осі симетрії 8 паза 2. Внутрішні крайки 9 пазових перемичок виконують округленими із радіусом R із центром, також розміщеним на осі симетрії 8 паза. Таке конструктивне виконання заготовки дозволяє одночасно вирізати дві спарені зубчасті заготовки, що зменшує витрати матеріалу в зоні внутрішніх крайок пластин зубців і пазових перемичок. Вирізування може здійснюватись на лазерних розкрійних комплексах, висічних ножицях або іншими технологічними способами. Формування широкосмугової гвинтової заготовки здійснюють шляхом навивання на ребро на крок зубчастої заготовки за рахунок розтягування пазових перемичок навколо центра округлення паза, щоб центри сусідніх пластин зубців 3 розміщувались на одній лінії, яка є поздовжньою віссю витка широкосмугової гвинтової заготовки. Приклад конкретного виконання способу. Здійснювали виготовлення широкосмугової гвинтової заготовки з такими параметрами: внутрішній діаметр - 40 мм, зовнішній діаметр - 120 мм, крок - 120 мм, товщина витка -2,5 мм. Для виготовлення такої заготовки використовували зубчасту заготовку зі сплаву АМГ6М із радіусом крайок зубчастої пластини Rh=142,6 мм. Радіус випуклих зовнішніх крайок перемичок R1=20 мм, а радіус внутрішніх крайок пазових перемичок - R=6 мм. Для вирізання зубчастої заготовки використовували апарат електроплазмового вирізання "Київ-4М" (виробництво Інституту електрозварювання ім. І. Патона НАН України). Навивання на ребро та калібрування на крок такої гвинтової заготовки здійснювали на токарному верстаті мод 16К20 за допомогою відомого пристосування (Пат. України № 49377). Таким чином, запропонований спосіб дозволяє одержувати широкосмугові гвинтові заготовки, які характеризуються низькою вартістю, високим коефіцієнтом використання матеріалу, підвищеною якістю, незначними зусиллями їх формоутворення та розширеними технологічними можливостями. 60 1 UA 78635 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб виготовлення широкосмугових гвинтових заготовок, при якому вирізають зубчасту заготовку, яка складається із пазів і пластин зубців, з'єднаних пазовими перемичками, причому зовнішні крайки пластин зубців зі сторони пазових перемичок виконують із радіусом, рівним радіусу зовнішньої крайки розгортки витка широкосмугової гвинтової заготовки, а зовнішні крайки пазових перемичок зі сторони зовнішніх крайок пластин зубців виконують із радіусом, а потім формують широкосмугову гвинтову заготовку, який відрізняється тим, що внутрішні крайки пластин зубців, зі сторони пазів, виконують прямолінійними, зовнішні крайки пазових перемичок - випуклими, внутрішні крайки пазових перемичок - округленими із центром, розміщеним на осі симетрії паза, а формування широкосмугової гвинтової заготовки здійснюють шляхом розтягування пазових перемичок навколо центра округлення паза. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
