Укриття для радіолокаційних антен

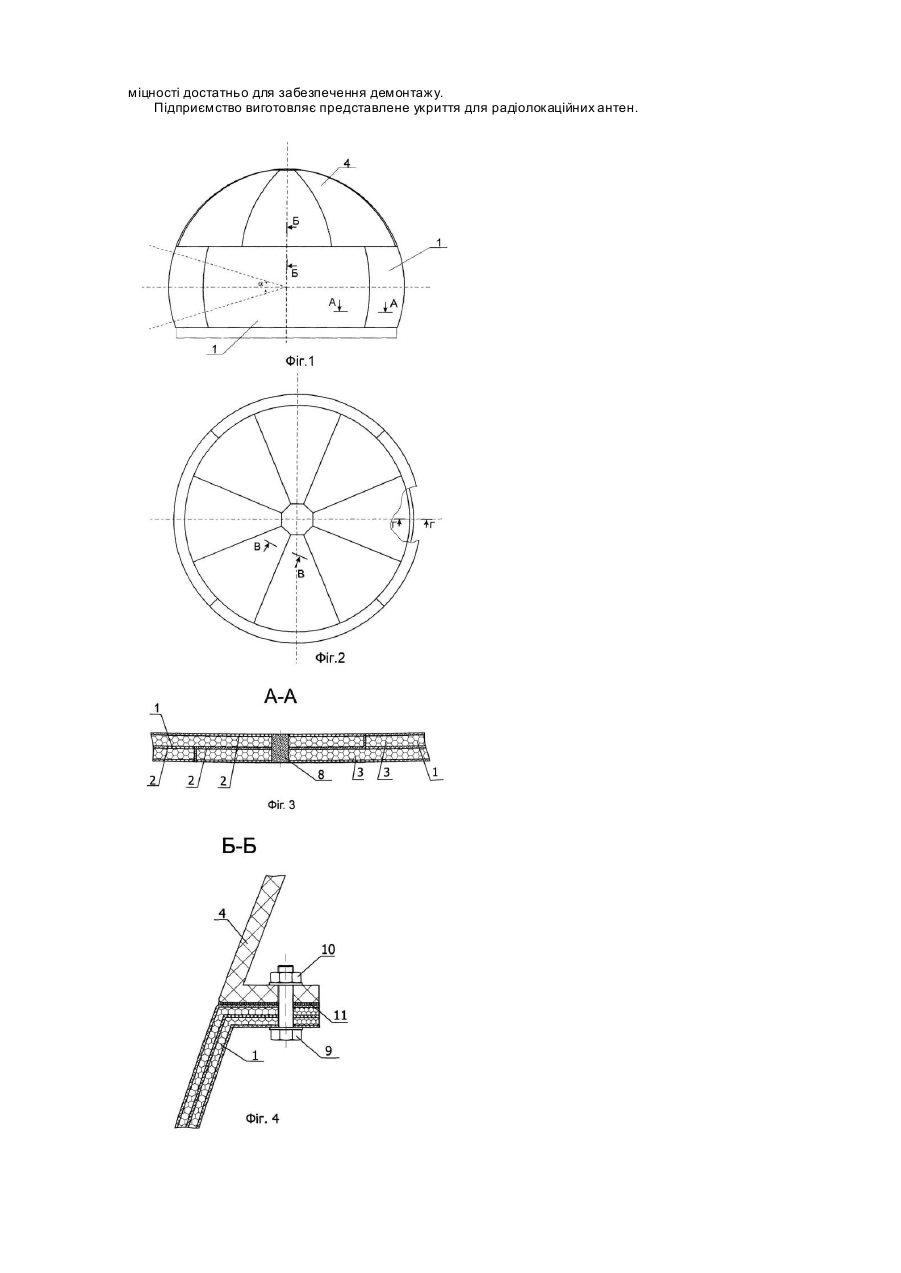

Винахід відноситься до виробництва багатошарових конструкцій із полімерних композиційних матеріалів і може бути використаний для виготовлення укриття радіолокаційних антен, в авіабудівництві, суднобудівництві, створенні навігаційних комплексів. Відомий антенний обтічник, описаний в авторському свідоцтві СРСР №1777653, що було опубліковано у бюлетені №43 за 1992 рік, клас МПК H01Q1/42, який складається з твердих п'ятикутних і шестикутних панелей, з'єднаних між собою своїми суміжними сторонами, кожна п'ятикутна панель виконана у вигляді усіченої піраміди з плоскою центральною п'ятикутною секцією і п'яти плоских трапецієподібних секцій, кожна шестикутна панель виконана у виґляді усіченої піраміди з плоскою центральною шестикутною секцією і шести плоских трапецієподібних секцій, при цьому всі згадані секції виконані тришаровими з зовнішніх склопластикових шарів і середнього пінополіуретанового чи стільникового шару і з'єднані між собою за допомогою зовнішніх і внутрішніх склопластикових подовжніх і кутови х сполучних накладок, стягнутих болтами. Зовнішні і внутрішні склопластикові подовжні і кутові сполучні накладки виконані з матеріалу на основі смоли типу складного ефіру ізофталевої кислоти. Плоскі п'ятикутні, шестикутні і трапецієподібні секції виконані тришаровими зі склопластикових зовнішніх шарів на основі смоли типу складного ефіру ізофталевой кислоти. Згадані вище секції і сполучні накладки з'єднані болтами з нержавіючої сталі. Кожна плоска шестикутна секція може бути виконана з двох напівсекцій, з'єднаних по лінії, що проходить через середину двох протилежних сторін цієї секції. Зовнішні і внутрішні склопластикові повздовжні сполучні накладки виконані плоскими чи з кутовим перетином, а зовнішні і внутрішні склопластикові кутові сполучні накладки виконані різної конфігурації відповідно до числа й орієнтації сполучних плоских секцій. Спільними суттєвими ознаками є те що, укриття включає кілька типів багатошарових з композиційного матеріалу панелей з шарів тканини що армує, шарів наповнювача та поліефірного просочувального матеріалу з елементами що забезпечують з'єднання з іншими панелями, та призначене для захисту радіолокаційної антени. Недоліками відомої конструкції, є складність конструкції панелей, підвищена матеріалоємність, необхідність у великій кількості елементів для скріплювання панелей між собою, неоднорідність поверхні. Найбільш близьким є укриття описане у [деклараційному патенті України №15023А, що був опублікований 30.06.97р. у офіційному бюлетені №3, клас МПК H01Q1/42, який включає верхню сферичну секцію, нижню, у формі пустотілого циліндра, з'єднані між собою і з підставою, секції виконані багатошаровими, причому верхня секція виконана радіопоглинаючою та виступаючою за зовнішні контури циліндричної секції та має закріплені в зовнішньому шарі нагрівальний елемент, а циліндрична секція виконана з окремих радіопрозорих панелей, та радіопоглинаючих панелей, з'єднаних між собою, з верхньою секцією і підставою рознімними з'єднаннями. Панелі радіопоглинаючих секцій, укриття містять розташовані по черзі діелектричні і струмопровідні шари. Спільними суттєвими ознаками є те що, укриття для радіолокаційних антен, включає радіопрозору та нерадіопрозору частини, які відповідно, складаються з радіопрозорих та нерадіопрозорих секцій, що виконані з композитних матеріалів з кількома шарами наповнювача та матеріала що армує, секції з'єднані між собою та підставкою. Недоліками відомої конструкції, є те що не забезпечена максимально можлива однорідність проходження електромагнітних хвиль, циліндрична форма радіопрозорої частини створює неоднорідність проходження радіохвиль у вертикальному секторі випромінювання. Метою винаходу є створення укриття з максимально можливою однорідністю проходження радіохвиль і досягненням втрат електромагнітного випромінювання не вище 0,5-0,8 дБ. по всьому діапазону кутів падіння електромагнітного випромінювання, з мінімальною вагою та собівартістю конструкції укриття. Поставлена задача вирішується за рахунок того, що укриття для радіолокаційних антен, включає радіопрозору та нерадіопрозору частини, які відповідно, складаються з радіопрозорих та нерадіопрозорих секцій, що виконані з композитних матеріалів з кількома шарами наповнювача та матеріала що армує, секції з'єднані між собою та підставкою. В кожній радіопрозорій секції закладені непарна кількість шарів тканини що армує, шари наповнювача та просочувальний скріплювальний поліефірний матеріал, не менш ніж по двом кромкам кожної радіопрозорої секції у поздовжньому перерізі з можливістю стикування секцій між собою внакладку таким чином, що загальна товщина радіопрозорих секцій співпадає з товщиною згаданого стику, виконане ступінчасте заниження товщини до середнього армуючого шар у, нерадіопрозора частина укриття під'єднана до радіопрозорої частини рознімними з'єднаннями за межами зони електромагнітного випромінювання антени. Радіопрозора частина має сферичну форму, вісь повороту антени та центр антени, по висоті, співпадають з центром сфери, а з'єднання радіопрозорих секцій між собою виконане за допомогою поліефірного просочувального скріплювального матеріалу . Ступінчате заниження зроблене по всій довжині кромки секції на відстань від кромки секції від 3 до 10 товщин секції. Кожна радіопрозора секція включає непарну кількість шарів тканини, що армує, яка є склотканиною, між якими прокладені шари наповнювача, які є волокнистим наповнювачем або пінопластом. Можливий варіант коли кожна радіопрозора секція включає три шари армуючого матеріала, який є склотканиною, між якими прокладені виготовлені заздалегідь шари волокнистого наповнювача. Внутрішня та зовнішня поверхні секцій покриті шаром стирольного розчину ненасиченого поліефіру. В якості тканини що армує, використовується склотканина з тринаправленими волокнами Е-скла. На відміну від прототипу, в кожній радіопрозорій секції закладені непарна кількість шарів тканини що армує, шари наповнювача та просочувальний скріплювальний поліефірний матеріал, не менш ніж по двом кромкам кожної радіопрозорої секції у поздовжньому перерізі з можливістю стикування секцій між собою внакладку таким чином, що загальна товщина радіопрозорих секцій співпадає з товщиною згаданого стику, виконане ступінчасте заниження товщини до середнього армуючого шар у, нерадіопрозора частина укриття під'єднана до радіопрозорої частини рознімними з'єднаннями за межами зони електромагнітного випромінювання антени. Радіопрозора частина має сферичну форму, вісь повороту антени та центр антени, по висоті, співпадають з центром сфери, а з'єднання радіопрозорих секцій між собою виконане за допомогою поліефірного просочувального скріплювального матеріалу . Ступінчате заниження зроблене по всій довжині кромки секції на відстань від кромки секції від 3 до 10 товщин секції. Кожна радіопрозора секція включає непарну кількість шарів тканини, що армує, яка є склотканиною, між якими прокладені шари наповнювача, які є волокнистим наповнювачем або пінопластом. Можливий варіант коли кожна радіопрозора секція включає три шари армуючого матеріала, який є склотканиною, між якими прокладені виготовлені заздалегідь шари волокнистого наповнювача. Внутрішня та зовнішня поверхні секцій покриті шаром стирольного розчину ненасиченого поліефіру. Відмітними ознаками суттєвими у всі х випадках є те, що в кожній радіопрозорій секції закладені непарна кількість шарів тканини що армує, шари наповнювача та просочувальний скріплювальний поліефірний матеріал, не менш ніж по двом кромкам кожної радіопрозорої секції у поздовжньому перерізі з можливістю стикування секцій між собою внакладку таким чином, що загальна товщина радіопрозорих секцій співпадає з товщиною згаданого стику, виконане ступінчасте заниження товщини до середнього армуючого шар у, нерадіопрозора частина укриття під'єднана до радіопрозорої частини рознімними з'єднаннями за межами зони електромагнітного випромінювання антени. Ознаками суттєвими у окремих випадках є те, що радіопрозора частина має сферичну форму, вісь повороту антени та центр антени, по висоті, співпадають з центром сфери, а з'єднання радіопрозорих секцій між собою виконане за допомогою поліефірного просочувального скріплювального матеріалу . Ступінчате заниження зроблене по всій довжині кромки секції на відстань від кромки секції від 3 до 10 товщин секції. Кожна радіопрозора секція включає непарну кількість шарів тканини, що армує, яка є склотканиною, між якими прокладені шари наповнювача, які є волокнистим наповнювачем або пінопластом. Можливий варіант коли кожна радіопрозора секція включає три шари армуючого матеріала, який є склотканиною, між якими прокладені виготовлені заздалегідь шари волокнистого наповнювача. Внутрішня та зовнішня поверхні секцій покриті шаром стирольного розчину ненасиченого поліефіру. Виконання секцій з ступінчатими заниженнями товщини і стиковка з склейкою тим же просочувальним матеріалом, який використовується для виготовлення секцій, та з додержанням однієї товщини, сферична форма з розташуванням антени у центрі сфери забезпечують однорідність втрат електромагнітного випромінювання, а багатошарова структура секцій з підібраною товщиною для необхідного діапазону робочих частот забезпечують втрати енергії не вище 0,5-0,8 дБ по всій зоні електромагнітного випромінювання антени, багатошарові високоміцні секції з доступного матеріалу, надійно з'єднані між собою - забезпечують виготовлення укриття з мінімальною вагою та собівартістю. На Фіг.1 зображено головний вид укриття для радіолокаційних антен; На Фіг.2 зображено вид зверху на укриття для радіолокаційних антен; На Фіг.3 зображено переріз А-А, по стику радіопрозорих секцій між собою; На Фіг.4 зображено переріз Б-Б по стику радіопрозорих секцій з нерадіопрозорими; На Фіг.5 зображено переріз В-В по стику нерадіопрозорих секцій між собою. На Фіг.6 зображено переріз Г-Г по стику радіопрозорих секцій з підставкою. Укриття для радіолокаційних антен, має сферичну форму, центром сфери є вісь повороту антени (на кресленнях антена не показана) і включає радіопрозорі однакові секції 1, які розташовані по всьому контуру сфери і симетричні по висоті відносно центра сфери, який є центром розвороту антени (на Фіг.1 -  зона електромагнітного випромінювання антени у вертикальної площині, а сама антена не показана). Секції 1 склеєні між собою з витримкою товщини у місцях з'єднання такою, як товщина всій площині секцій, заниження до середнього шару виконане на ширині 6 товщин секції 1. Радіопрозорі секції 1 сформовані з трьох шарів склотканини 2 з тринаправлених волокон Ε-скла, між якими прокладені шари легкого наповнювача 3, наприклад, пінополістиролу, пінополіхлорвінілу, полікормату ("Polycormat") фірми Балтек Корпорейшон (Baltek Corporation), матлайну ("Matline") фірми Ніда-Кор Корпорейшон (Nida-Core Corporation), усе просочене скріплювальним поліефірним матеріалом. Сумарна товщина стінки секцій 1 для роботи в діапазоні частот від 9300 до 9500МГц вибрана 10,9мм. + 0,1мм., забезпечує втрати енергії не вище 0,5-0,8дБ по всій зоні електромагнітного випромінювання антени. Верхня частина сфери зібрана з однакових секцій 4, що виконані з композитних матеріалів, до яких не пред'являються вимоги радіопрозорості, які між собою з'єднані болтами 5 з гайками 6. Болти 5 вставлені у свердлення в зроблених на секціях 4 фланцях між якими прокладений герметик 7. Секції 1 з'єднані між собою внакладку ступінчастим заниженням товщини до середнього шару, тим же поліефірним матеріалом, що використовується для виготовлення секцій. Технологічний отвір закривають пробкою з герметика 8. З радіопрозорими секціями 1 секції 4 з'єднані болтами 9 з гайками 10. Болти 9 вставлені у свердлення в зроблених на секціях 4 фланцях між якими прокладений герметик 11. Радіопрозорі секції 1 встановлені на підставці 12 та закріплені болтами 13 з гайками 14, що вставлені у свердлення зроблені на фланцях секцій. Між підставкою 12 та фланцем прокладений герметик 15. Внутрішня та зовнішня поверхні секцій 1 та 4 покриті шаром стирольного розчину ненасиченого поліефіру. Всі матеріали з яких зроблено укриття випускаються серійно у промислових обсягах. При роботі радіолокаційної станції електромагнітне випромінювання антени проходить без спотворення та серйозних втрат крізь радіопрозорі секції укриття. Укриття захищає антену від дощу, граду, снігу, морської солі, пилу та пта хів. Покрита шаром стирольного розчину ненасиченого поліефіру поверхня секцій має гарну стійкість проти атмосферних дій, та достатньо гладка для того щоб на ній не затримувались пил та сніг. При необхідності доступу для проведення ремонтних робіт, верхня нерадіопрозора частина укриття знімається або частково демонтується. При необхідності кільце з радіопрозорих секцій 1 може бути знято з підставки, її міцності достатньо для забезпечення демонтажу. Підприємство виготовляє представлене укриття для радіолокаційних антен.
