Апарат повітряного охолодження

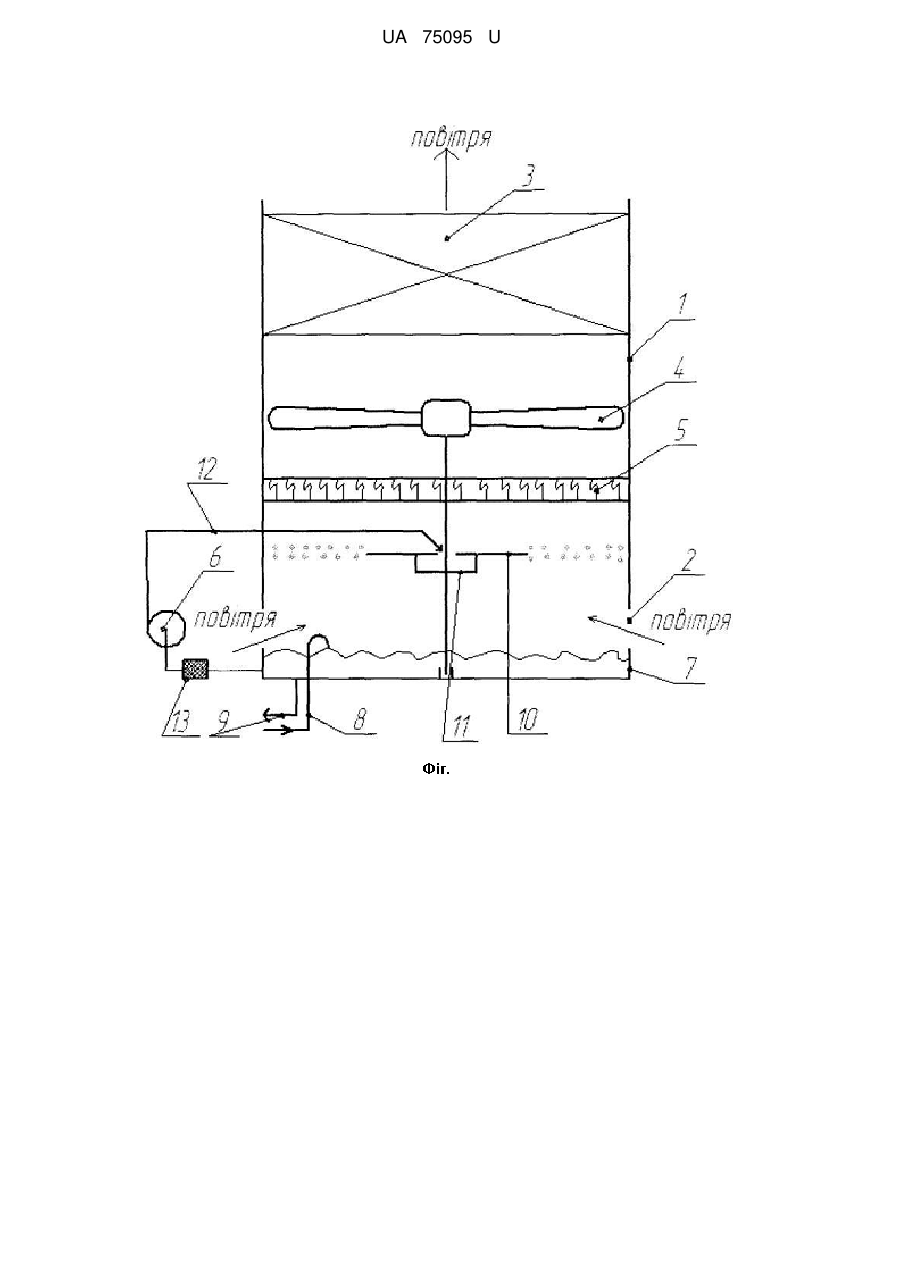

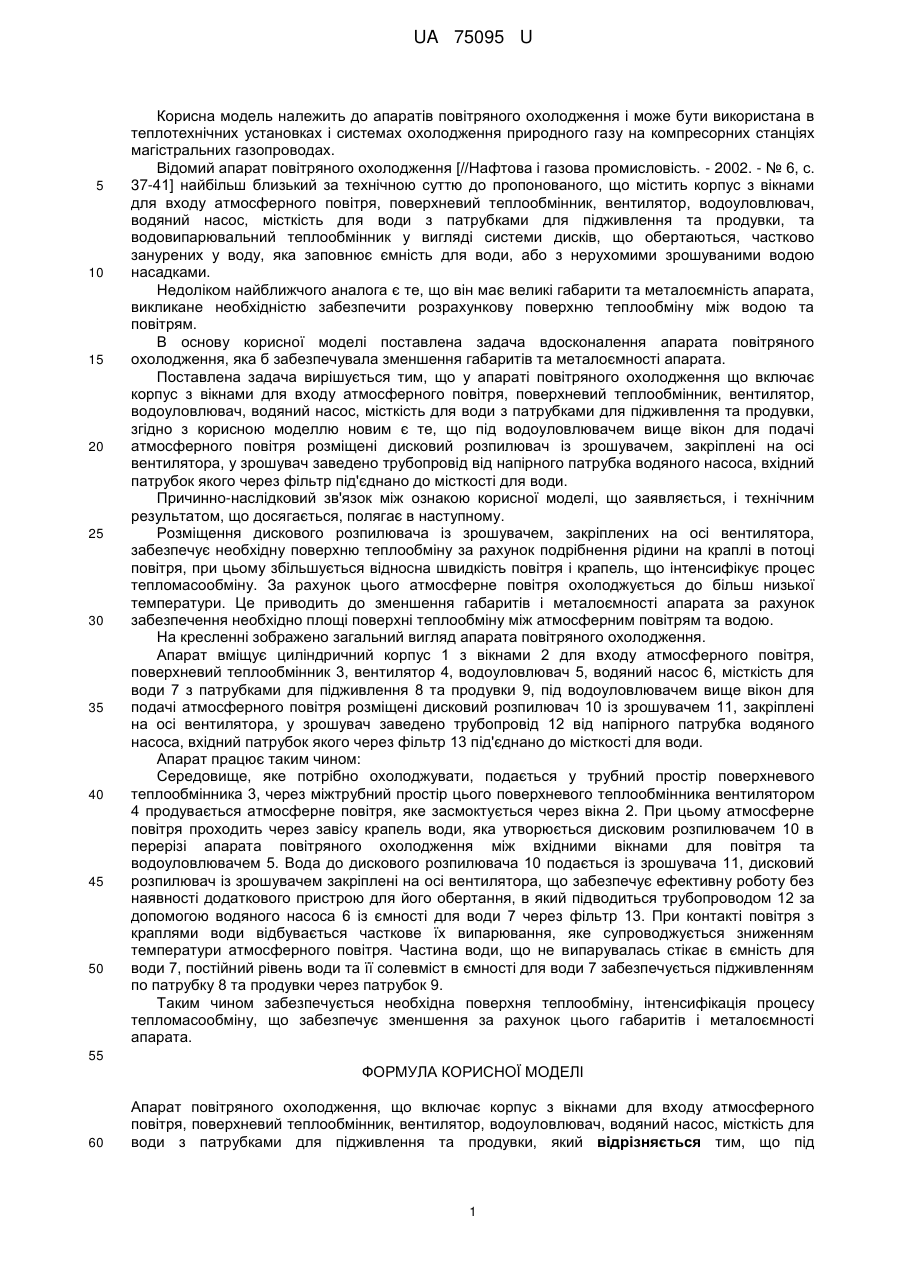

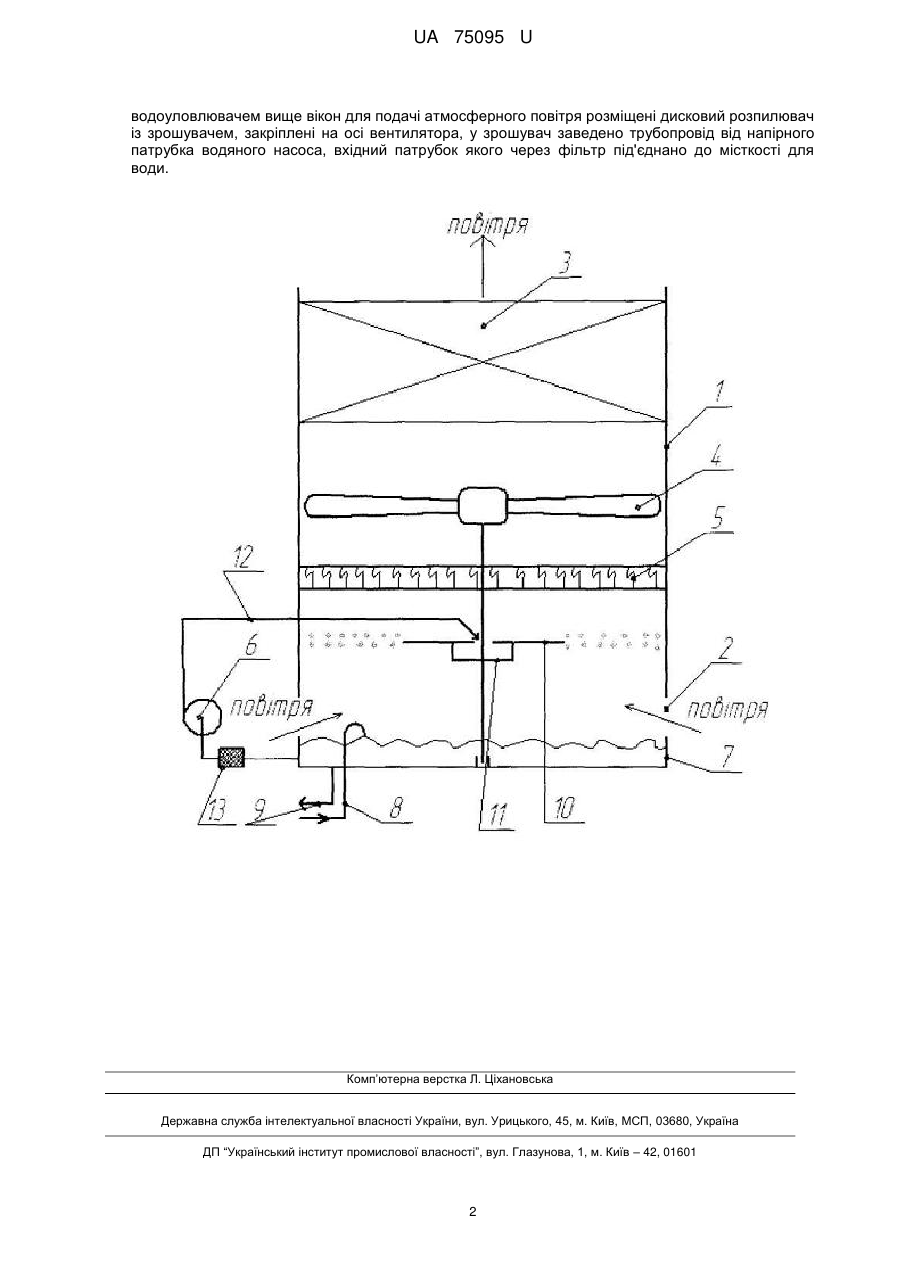

Реферат: Апарат повітряного охолодження включає корпус з вікнами для входу атмосферного повітря, поверхневий теплообмінник, вентилятор, водоуловлювач, водяний насос, місткість для води з патрубками для підживлення та продувки. Під водоуловлювачем вище вікон для подачі атмосферного повітря розміщені дисковий розпилювач із зрошувачем, закріплені на осі вентилятора, у зрошувач заведено трубопровід від напірного патрубка водяного насоса, вхідний патрубок якого через фільтр під'єднано до місткості для води. UA 75095 U (54) АПАРАТ ПОВІТРЯНОГО ОХОЛОДЖЕННЯ UA 75095 U UA 75095 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до апаратів повітряного охолодження і може бути використана в теплотехнічних установках і системах охолодження природного газу на компресорних станціях магістральних газопроводах. Відомий апарат повітряного охолодження [//Нафтова і газова промисловість. - 2002. - № 6, с. 37-41] найбільш близький за технічною суттю до пропонованого, що містить корпус з вікнами для входу атмосферного повітря, поверхневий теплообмінник, вентилятор, водоуловлювач, водяний насос, місткість для води з патрубками для підживлення та продувки, та водовипарювальний теплообмінник у вигляді системи дисків, що обертаються, частково занурених у воду, яка заповнює ємність для води, або з нерухомими зрошуваними водою насадками. Недоліком найближчого аналога є те, що він має великі габарити та металоємність апарата, викликане необхідністю забезпечити розрахункову поверхню теплообміну між водою та повітрям. В основу корисної моделі поставлена задача вдосконалення апарата повітряного охолодження, яка б забезпечувала зменшення габаритів та металоємності апарата. Поставлена задача вирішується тим, що у апараті повітряного охолодження що включає корпус з вікнами для входу атмосферного повітря, поверхневий теплообмінник, вентилятор, водоуловлювач, водяний насос, місткість для води з патрубками для підживлення та продувки, згідно з корисною моделлю новим є те, що під водоуловлювачем вище вікон для подачі атмосферного повітря розміщені дисковий розпилювач із зрошувачем, закріплені на осі вентилятора, у зрошувач заведено трубопровід від напірного патрубка водяного насоса, вхідний патрубок якого через фільтр під'єднано до місткості для води. Причинно-наслідковий зв'язок між ознакою корисної моделі, що заявляється, і технічним результатом, що досягається, полягає в наступному. Розміщення дискового розпилювача із зрошувачем, закріплених на осі вентилятора, забезпечує необхідну поверхню теплообміну за рахунок подрібнення рідини на краплі в потоці повітря, при цьому збільшується відносна швидкість повітря і крапель, що інтенсифікує процес тепломасообміну. За рахунок цього атмосферне повітря охолоджується до більш низької температури. Це приводить до зменшення габаритів і металоємності апарата за рахунок забезпечення необхідно площі поверхні теплообміну між атмосферним повітрям та водою. На кресленні зображено загальний вигляд апарата повітряного охолодження. Апарат вміщує циліндричний корпус 1 з вікнами 2 для входу атмосферного повітря, поверхневий теплообмінник 3, вентилятор 4, водоуловлювач 5, водяний насос 6, місткість для води 7 з патрубками для підживлення 8 та продувки 9, під водоуловлювачем вище вікон для подачі атмосферного повітря розміщені дисковий розпилювач 10 із зрошувачем 11, закріплені на осі вентилятора, у зрошувач заведено трубопровід 12 від напірного патрубка водяного насоса, вхідний патрубок якого через фільтр 13 під'єднано до місткості для води. Апарат працює таким чином: Середовище, яке потрібно охолоджувати, подається у трубний простір поверхневого теплообмінника 3, через міжтрубний простір цього поверхневого теплообмінника вентилятором 4 продувається атмосферне повітря, яке засмоктується через вікна 2. При цьому атмосферне повітря проходить через завісу крапель води, яка утворюється дисковим розпилювачем 10 в перерізі апарата повітряного охолодження між вхідними вікнами для повітря та водоуловлювачем 5. Вода до дискового розпилювача 10 подається із зрошувача 11, дисковий розпилювач із зрошувачем закріплені на осі вентилятора, що забезпечує ефективну роботу без наявності додаткового пристрою для його обертання, в який підводиться трубопроводом 12 за допомогою водяного насоса 6 із ємності для води 7 через фільтр 13. При контакті повітря з краплями води відбувається часткове їх випарювання, яке супроводжується зниженням температури атмосферного повітря. Частина води, що не випарувалась стікає в ємність для води 7, постійний рівень води та її солевміст в ємності для води 7 забезпечується підживленням по патрубку 8 та продувки через патрубок 9. Таким чином забезпечується необхідна поверхня теплообміну, інтенсифікація процесу тепломасообміну, що забезпечує зменшення за рахунок цього габаритів і металоємності апарата. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Апарат повітряного охолодження, що включає корпус з вікнами для входу атмосферного повітря, поверхневий теплообмінник, вентилятор, водоуловлювач, водяний насос, місткість для води з патрубками для підживлення та продувки, який відрізняється тим, що під 1 UA 75095 U водоуловлювачем вище вікон для подачі атмосферного повітря розміщені дисковий розпилювач із зрошувачем, закріплені на осі вентилятора, у зрошувач заведено трубопровід від напірного патрубка водяного насоса, вхідний патрубок якого через фільтр під'єднано до місткості для води. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
