Застосування плоского або телевізійного екрана в стані включення в електричну мережу живлення персонального комп’ютера або телевізора як джерела інфрачервоного випромінювання

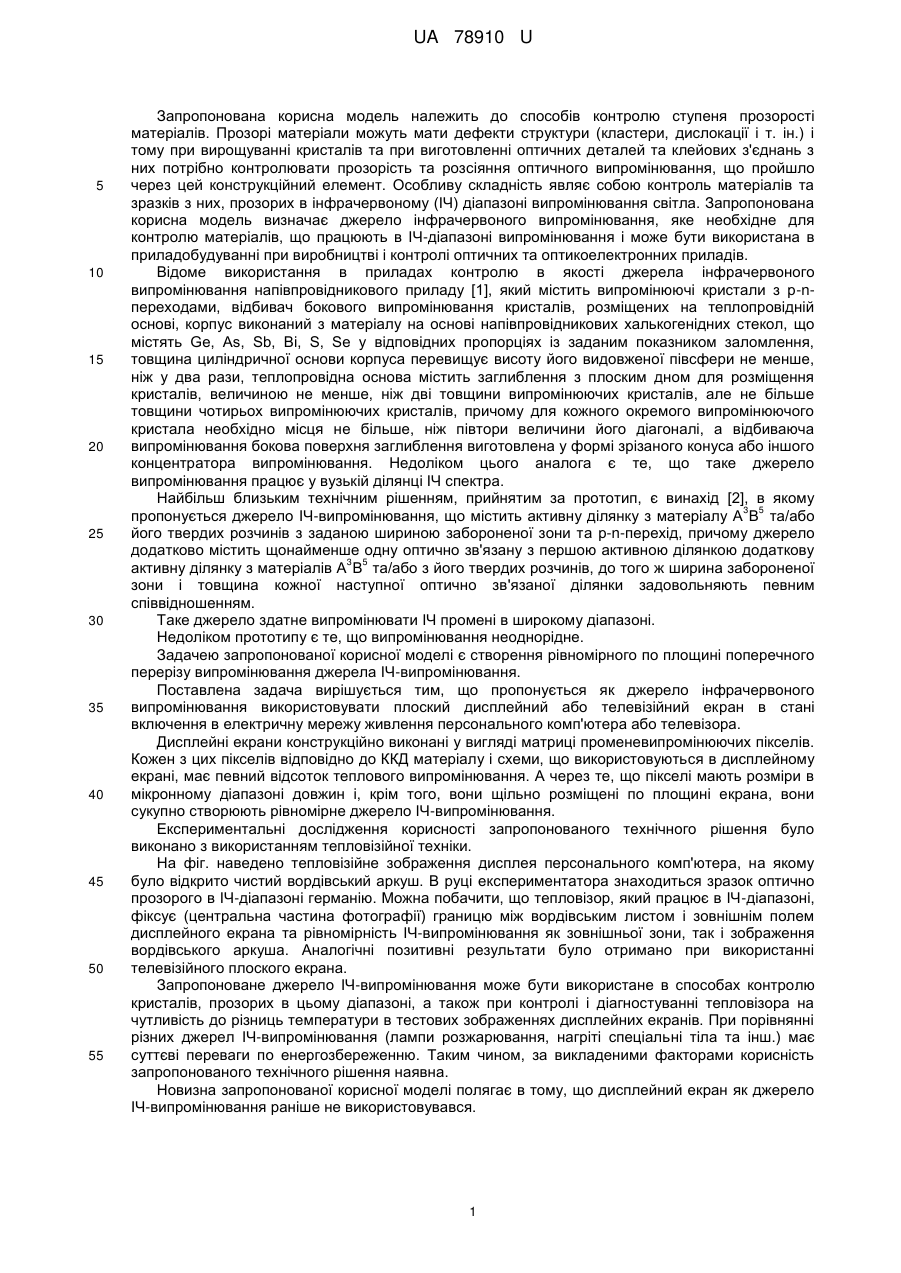

Реферат: Застосування плоского дисплейного або телевізійного екрана в стані включення в електричну мережу живлення персонального комп'ютера або телевізора як джерела інфрачервоного випромінювання. UA 78910 U (12) UA 78910 U UA 78910 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до способів контролю ступеня прозорості матеріалів. Прозорі матеріали можуть мати дефекти структури (кластери, дислокації і т. ін.) і тому при вирощуванні кристалів та при виготовленні оптичних деталей та клейових з'єднань з них потрібно контролювати прозорість та розсіяння оптичного випромінювання, що пройшло через цей конструкційний елемент. Особливу складність являє собою контроль матеріалів та зразків з них, прозорих в інфрачервоному (ІЧ) діапазоні випромінювання світла. Запропонована корисна модель визначає джерело інфрачервоного випромінювання, яке необхідне для контролю матеріалів, що працюють в ІЧ-діапазоні випромінювання і може бути використана в приладобудуванні при виробництві і контролі оптичних та оптикоелектронних приладів. Відоме використання в приладах контролю в якості джерела інфрачервоного випромінювання напівпровідникового приладу [1], який містить випромінюючі кристали з p-nпереходами, відбивач бокового випромінювання кристалів, розміщених на теплопровідній основі, корпус виконаний з матеріалу на основі напівпровідникових халькогенідних стекол, що містять Ge, As, Sb, Bi, S, Se у відповідних пропорціях із заданим показником заломлення, товщина циліндричної основи корпуса перевищує висоту його видовженої півсфери не менше, ніж у два рази, теплопровідна основа містить заглиблення з плоским дном для розміщення кристалів, величиною не менше, ніж дві товщини випромінюючих кристалів, але не більше товщини чотирьох випромінюючих кристалів, причому для кожного окремого випромінюючого кристала необхідно місця не більше, ніж півтори величини його діагоналі, а відбиваюча випромінювання бокова поверхня заглиблення виготовлена у формі зрізаного конуса або іншого концентратора випромінювання. Недоліком цього аналога є те, що таке джерело випромінювання працює у вузькій ділянці ІЧ спектра. Найбільш близьким технічним рішенням, прийнятим за прототип, є винахід [2], в якому 3 5 пропонується джерело ІЧ-випромінювання, що містить активну ділянку з матеріалу А В та/або його твердих розчинів з заданою шириною забороненої зони та р-n-перехід, причому джерело додатково містить щонайменше одну оптично зв'язану з першою активною ділянкою додаткову 3 5 активну ділянку з матеріалів А В та/або з його твердих розчинів, до того ж ширина забороненої зони і товщина кожної наступної оптично зв'язаної ділянки задовольняють певним співвідношенням. Таке джерело здатне випромінювати ІЧ промені в широкому діапазоні. Недоліком прототипу є те, що випромінювання неоднорідне. Задачею запропонованої корисної моделі є створення рівномірного по площині поперечного перерізу випромінювання джерела ІЧ-випромінювання. Поставлена задача вирішується тим, що пропонується як джерело інфрачервоного випромінювання використовувати плоский дисплейний або телевізійний екран в стані включення в електричну мережу живлення персонального комп'ютера або телевізора. Дисплейні екрани конструкційно виконані у вигляді матриці променевипромінюючих пікселів. Кожен з цих пікселів відповідно до ККД матеріалу і схеми, що використовуються в дисплейному екрані, має певний відсоток теплового випромінювання. А через те, що пікселі мають розміри в мікронному діапазоні довжин і, крім того, вони щільно розміщені по площині екрана, вони сукупно створюють рівномірне джерело ІЧ-випромінювання. Експериментальні дослідження корисності запропонованого технічного рішення було виконано з використанням тепловізійної техніки. На фіг. наведено тепловізійне зображення дисплея персонального комп'ютера, на якому було відкрито чистий вордівський аркуш. В руці експериментатора знаходиться зразок оптично прозорого в ІЧ-діапазоні германію. Можна побачити, що тепловізор, який працює в ІЧ-діапазоні, фіксує (центральна частина фотографії) границю між вордівським листом і зовнішнім полем дисплейного екрана та рівномірність ІЧ-випромінювання як зовнішньої зони, так і зображення вордівського аркуша. Аналогічні позитивні результати було отримано при використанні телевізійного плоского екрана. Запропоноване джерело ІЧ-випромінювання може бути використане в способах контролю кристалів, прозорих в цьому діапазоні, а також при контролі і діагностуванні тепловізора на чутливість до різниць температури в тестових зображеннях дисплейних екранів. При порівнянні різних джерел ІЧ-випромінювання (лампи розжарювання, нагріті спеціальні тіла та інш.) має суттєві переваги по енергозбереженню. Таким чином, за викладеними факторами корисність запропонованого технічного рішення наявна. Новизна запропонованої корисної моделі полягає в тому, що дисплейний екран як джерело ІЧ-випромінювання раніше не використовувався. 1 UA 78910 U 5 Джерела інформації: 1. Кабацій В.М., Гасинець В.О., Напівпровідникове джерело інфрачервоного випромінювання, патент України на корисну модель № 27726, від 12.11.2007, бюл. № 18. 2. Матвеев Б.А., Зотова Н.В., Ильинская Н.Д., Карандашев С.А., Ременный М.А., Стусь Н.М., Талалакин Г.Н., Полупроводниковый источник инфракрасного излучения (варианты), патент РФ № 2154324 опуб., 10.08.2000. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Застосування плоского дисплейного або телевізійного екрана в стані включення в електричну мережу живлення персонального комп'ютера або телевізора як джерела інфрачервоного випромінювання. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
