Модульна багатоелементна світлозвукова граната

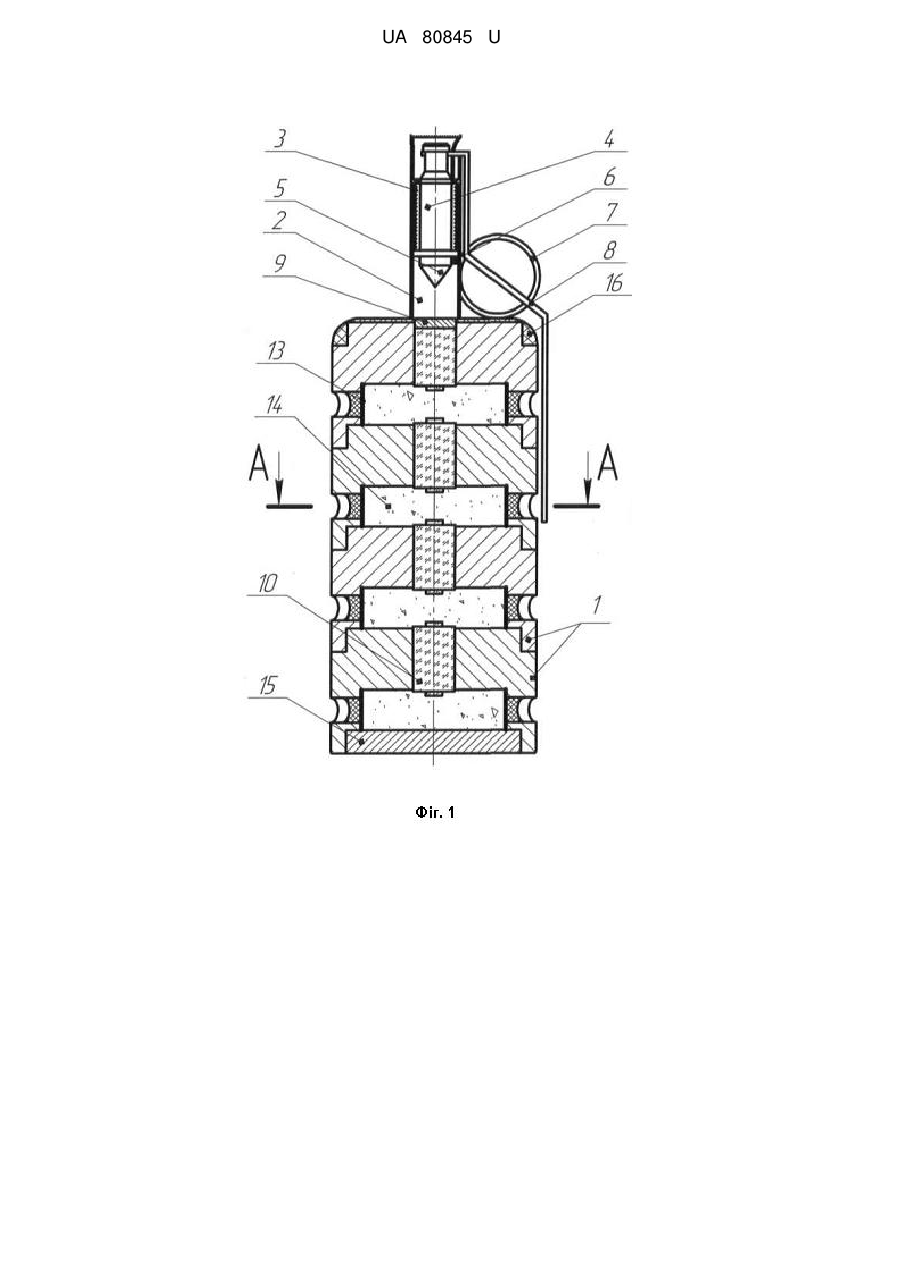

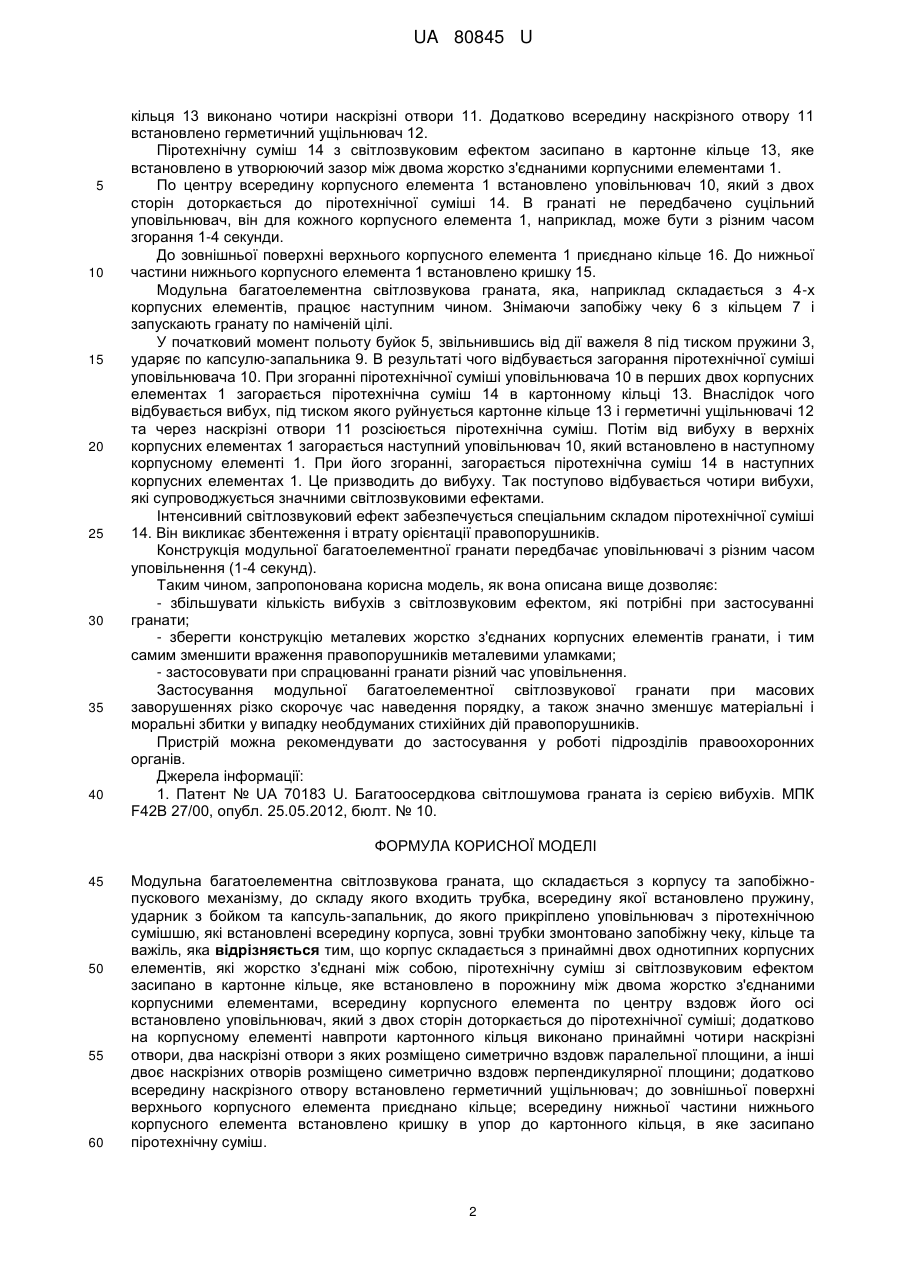

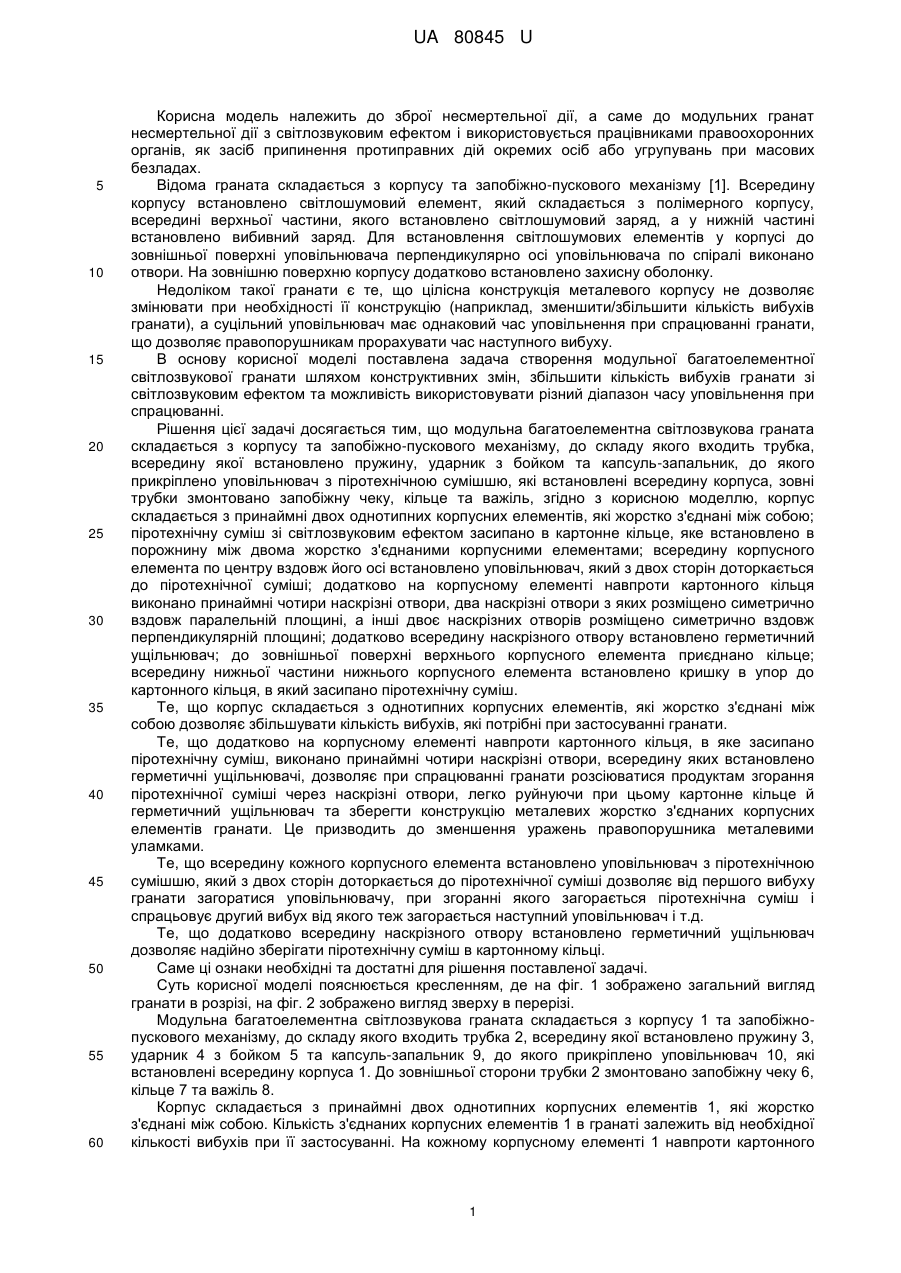

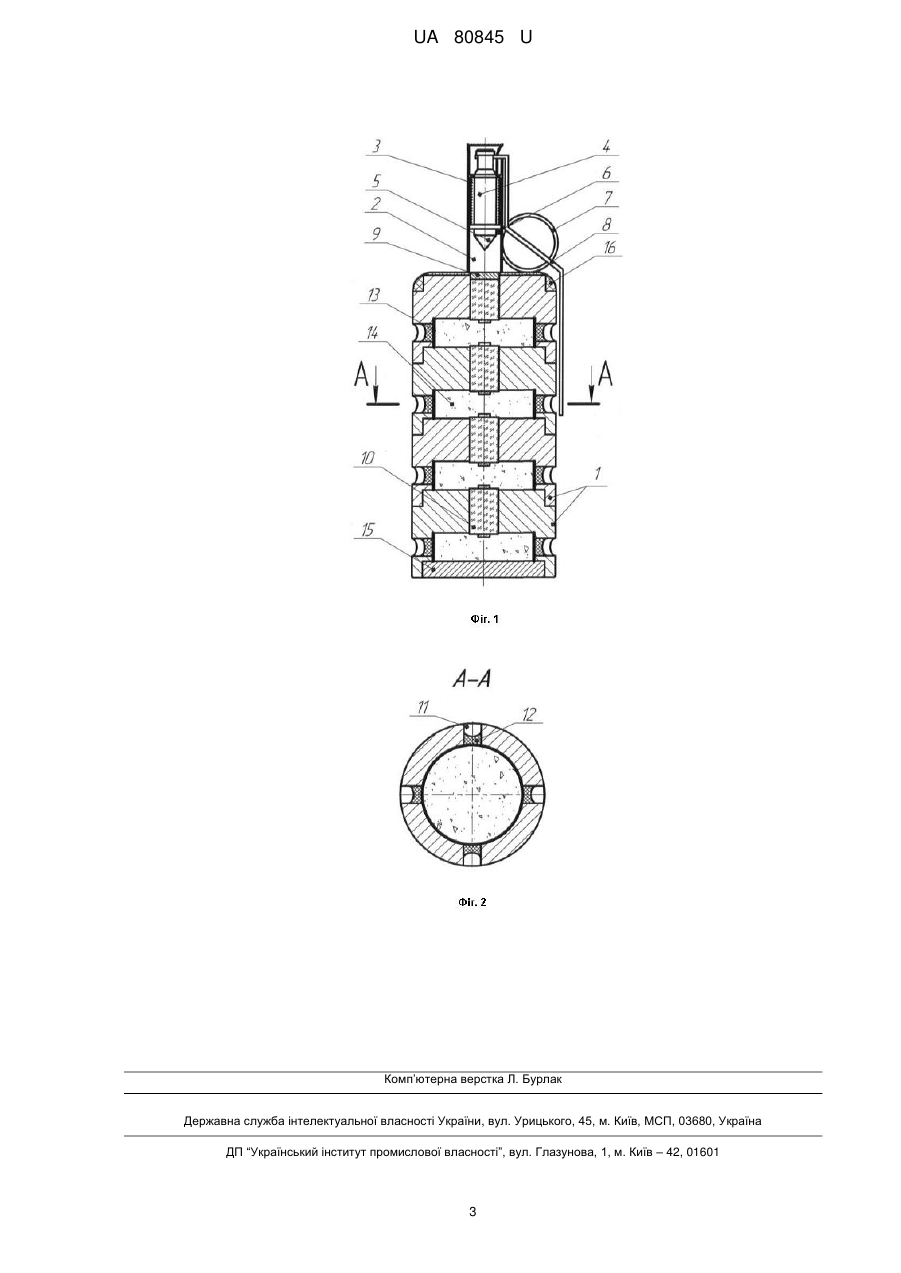

Реферат: Модульна багатоелементна світлозвукова граната. Корпус складається з принаймні двох однотипних корпусних елементів, які жорстко з'єднані між собою, піротехнічну суміш зі світлозвуковим ефектом засипано в картонне кільце, яке встановлено в порожнину між двома жорстко з'єднаними корпусними елементами, всередину корпусного елемента по центру вздовж його осі встановлено уповільнювач, який з двох сторін доторкається до піротехнічної суміші; додатково на корпусному елементі навпроти картонного кільця виконано принаймні чотири наскрізні отвори, два наскрізні отвори з яких розміщено симетрично вздовж паралельної площини, а інші двоє наскрізних отворів розміщено симетрично вздовж перпендикулярної площини; додатково всередину наскрізного отвору встановлено герметичний ущільнювач, до зовнішньої поверхні верхнього корпусного елемента приєднано кільце; всередину нижньої частини нижнього корпусного елемента встановлено кришку в упор до картонного кільця, в який засипано піротехнічну суміш. UA 80845 U (54) МОДУЛЬНА БАГАТОЕЛЕМЕНТНА СВІТЛОЗВУКОВА ГРАНАТА UA 80845 U UA 80845 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до зброї несмертельної дії, а саме до модульних гранат несмертельної дії з світлозвуковим ефектом і використовується працівниками правоохоронних органів, як засіб припинення протиправних дій окремих осіб або угрупувань при масових безладах. Відома граната складається з корпусу та запобіжно-пускового механізму [1]. Всередину корпусу встановлено світлошумовий елемент, який складається з полімерного корпусу, всередині верхньої частини, якого встановлено світлошумовий заряд, а у нижній частині встановлено вибивний заряд. Для встановлення світлошумових елементів у корпусі до зовнішньої поверхні уповільнювача перпендикулярно осі уповільнювача по спіралі виконано отвори. На зовнішню поверхню корпусу додатково встановлено захисну оболонку. Недоліком такої гранати є те, що цілісна конструкція металевого корпусу не дозволяє змінювати при необхідності її конструкцію (наприклад, зменшити/збільшити кількість вибухів гранати), а суцільний уповільнювач має однаковий час уповільнення при спрацюванні гранати, що дозволяє правопорушникам прорахувати час наступного вибуху. В основу корисної моделі поставлена задача створення модульної багатоелементної світлозвукової гранати шляхом конструктивних змін, збільшити кількість вибухів гранати зі світлозвуковим ефектом та можливість використовувати різний діапазон часу уповільнення при спрацюванні. Рішення цієї задачі досягається тим, що модульна багатоелементна світлозвукова граната складається з корпусу та запобіжно-пускового механізму, до складу якого входить трубка, всередину якої встановлено пружину, ударник з бойком та капсуль-запальник, до якого прикріплено уповільнювач з піротехнічною сумішшю, які встановлені всередину корпуса, зовні трубки змонтовано запобіжну чеку, кільце та важіль, згідно з корисною моделлю, корпус складається з принаймні двох однотипних корпусних елементів, які жорстко з'єднані між собою; піротехнічну суміш зі світлозвуковим ефектом засипано в картонне кільце, яке встановлено в порожнину між двома жорстко з'єднаними корпусними елементами; всередину корпусного елемента по центру вздовж його осі встановлено уповільнювач, який з двох сторін доторкається до піротехнічної суміші; додатково на корпусному елементі навпроти картонного кільця виконано принаймні чотири наскрізні отвори, два наскрізні отвори з яких розміщено симетрично вздовж паралельній площині, а інші двоє наскрізних отворів розміщено симетрично вздовж перпендикулярній площині; додатково всередину наскрізного отвору встановлено герметичний ущільнювач; до зовнішньої поверхні верхнього корпусного елемента приєднано кільце; всередину нижньої частини нижнього корпусного елемента встановлено кришку в упор до картонного кільця, в який засипано піротехнічну суміш. Те, що корпус складається з однотипних корпусних елементів, які жорстко з'єднані між собою дозволяє збільшувати кількість вибухів, які потрібні при застосуванні гранати. Те, що додатково на корпусному елементі навпроти картонного кільця, в яке засипано піротехнічну суміш, виконано принаймні чотири наскрізні отвори, всередину яких встановлено герметичні ущільнювачі, дозволяє при спрацюванні гранати розсіюватися продуктам згорання піротехнічної суміші через наскрізні отвори, легко руйнуючи при цьому картонне кільце й герметичний ущільнювач тазберегти конструкцію металевих жорстко з'єднаних корпусних елементів гранати. Це призводить до зменшення уражень правопорушника металевими уламками. Те, що всередину кожного корпусного елемента встановлено уповільнювач з піротехнічною сумішшю, який з двох сторін доторкається до піротехнічної суміші дозволяє від першого вибуху гранати загоратися уповільнювачу, при згоранні якого загорається піротехнічна суміш і спрацьовує другий вибух від якого теж загорається наступний уповільнювач і т.д. Те, що додатково всередину наскрізного отвору встановлено герметичний ущільнювач дозволяє надійно зберігати піротехнічну суміш в картонному кільці. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображено загальний вигляд гранати в розрізі, на фіг. 2 зображено вигляд зверху в перерізі. Модульна багатоелементна світлозвукова граната складається з корпусу 1 та запобіжнопускового механізму, до складу якого входить трубка 2, всередину якої встановлено пружину 3, ударник 4 з бойком 5 та капсуль-запальник 9, до якого прикріплено уповільнювач 10, які встановлені всередину корпуса 1. До зовнішньої сторони трубки 2 змонтовано запобіжну чеку 6, кільце 7 та важіль 8. Корпус складається з принаймні двох однотипних корпусних елементів 1, які жорстко з'єднані між собою. Кількість з'єднаних корпусних елементів 1 в гранаті залежить від необхідної кількості вибухів при її застосуванні. На кожному корпусному елементі 1 навпроти картонного 1 UA 80845 U 5 10 15 20 25 30 35 40 кільця 13 виконано чотири наскрізні отвори 11. Додатково всередину наскрізного отвору 11 встановлено герметичний ущільнювач 12. Піротехнічну суміш 14 з світлозвуковим ефектом засипано в картонне кільце 13, яке встановлено в утворюючий зазор між двома жорстко з'єднаними корпусними елементами 1. По центру всередину корпусного елемента 1 встановлено уповільнювач 10, який з двох сторін доторкається до піротехнічної суміші 14. В гранаті не передбачено суцільний уповільнювач, він для кожного корпусного елемента 1, наприклад, може бути з різним часом згорання 1-4 секунди. До зовнішньої поверхні верхнього корпусного елемента 1 приєднано кільце 16. До нижньої частини нижнього корпусного елемента 1 встановлено кришку 15. Модульна багатоелементна світлозвукова граната, яка, наприклад складається з 4-х корпусних елементів, працює наступним чином. Знімаючи запобіжу чеку 6 з кільцем 7 і запускають гранату по наміченій цілі. У початковий момент польоту буйок 5, звільнившись від дії важеля 8 під тиском пружини 3, ударяє по капсулю-запальника 9. В результаті чого відбувається загорання піротехнічної суміші уповільнювача 10. При згоранні піротехнічної суміші уповільнювача 10 в перших двох корпусних елементах 1 загорається піротехнічна суміш 14 в картонному кільці 13. Внаслідок чого відбувається вибух, під тиском якого руйнується картонне кільце 13 і герметичні ущільнювачі 12 та через наскрізні отвори 11 розсіюється піротехнічна суміш. Потім від вибуху в верхніх корпусних елементах 1 загорається наступний уповільнювач 10, який встановлено в наступному корпусному елементі 1. При його згоранні, загорається піротехнічна суміш 14 в наступних корпусних елементах 1. Це призводить до вибуху. Так поступово відбувається чотири вибухи, які супроводжується значними світлозвуковими ефектами. Інтенсивний світлозвуковий ефект забезпечується спеціальним складом піротехнічної суміші 14. Він викликає збентеження і втрату орієнтації правопорушників. Конструкція модульної багатоелементної гранати передбачає уповільнювачі з різним часом уповільнення (1-4 секунд). Таким чином, запропонована корисна модель, як вона описана вище дозволяє: - збільшувати кількість вибухів з світлозвуковим ефектом, які потрібні при застосуванні гранати; - зберегти конструкцію металевих жорстко з'єднаних корпусних елементів гранати, і тим самим зменшити враження правопорушників металевими уламками; - застосовувати при спрацюванні гранати різний час уповільнення. Застосування модульної багатоелементної світлозвукової гранати при масових заворушеннях різко скорочує час наведення порядку, а також значно зменшує матеріальні і моральні збитки у випадку необдуманих стихійних дій правопорушників. Пристрій можна рекомендувати до застосування у роботі підрозділів правоохоронних органів. Джерела інформації: 1. Патент № UA 70183 U. Багатоосердкова світлошумова граната із серією вибухів. МПК F42B 27/00, опубл. 25.05.2012, бюлт. № 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 Модульна багатоелементна світлозвукова граната, що складається з корпусу та запобіжнопускового механізму, до складу якого входить трубка, всередину якої встановлено пружину, ударник з бойком та капсуль-запальник, до якого прикріплено уповільнювач з піротехнічною сумішшю, які встановлені всередину корпуса, зовні трубки змонтовано запобіжну чеку, кільце та важіль, яка відрізняється тим, що корпус складається з принаймні двох однотипних корпусних елементів, які жорстко з'єднані між собою, піротехнічну суміш зі світлозвуковим ефектом засипано в картонне кільце, яке встановлено в порожнину між двома жорстко з'єднаними корпусними елементами, всередину корпусного елемента по центру вздовж його осі встановлено уповільнювач, який з двох сторін доторкається до піротехнічної суміші; додатково на корпусному елементі навпроти картонного кільця виконано принаймні чотири наскрізні отвори, два наскрізні отвори з яких розміщено симетрично вздовж паралельної площини, а інші двоє наскрізних отворів розміщено симетрично вздовж перпендикулярної площини; додатково всередину наскрізного отвору встановлено герметичний ущільнювач; до зовнішньої поверхні верхнього корпусного елемента приєднано кільце; всередину нижньої частини нижнього корпусного елемента встановлено кришку в упор до картонного кільця, в яке засипано піротехнічну суміш. 2 UA 80845 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
