Підставка для ножів

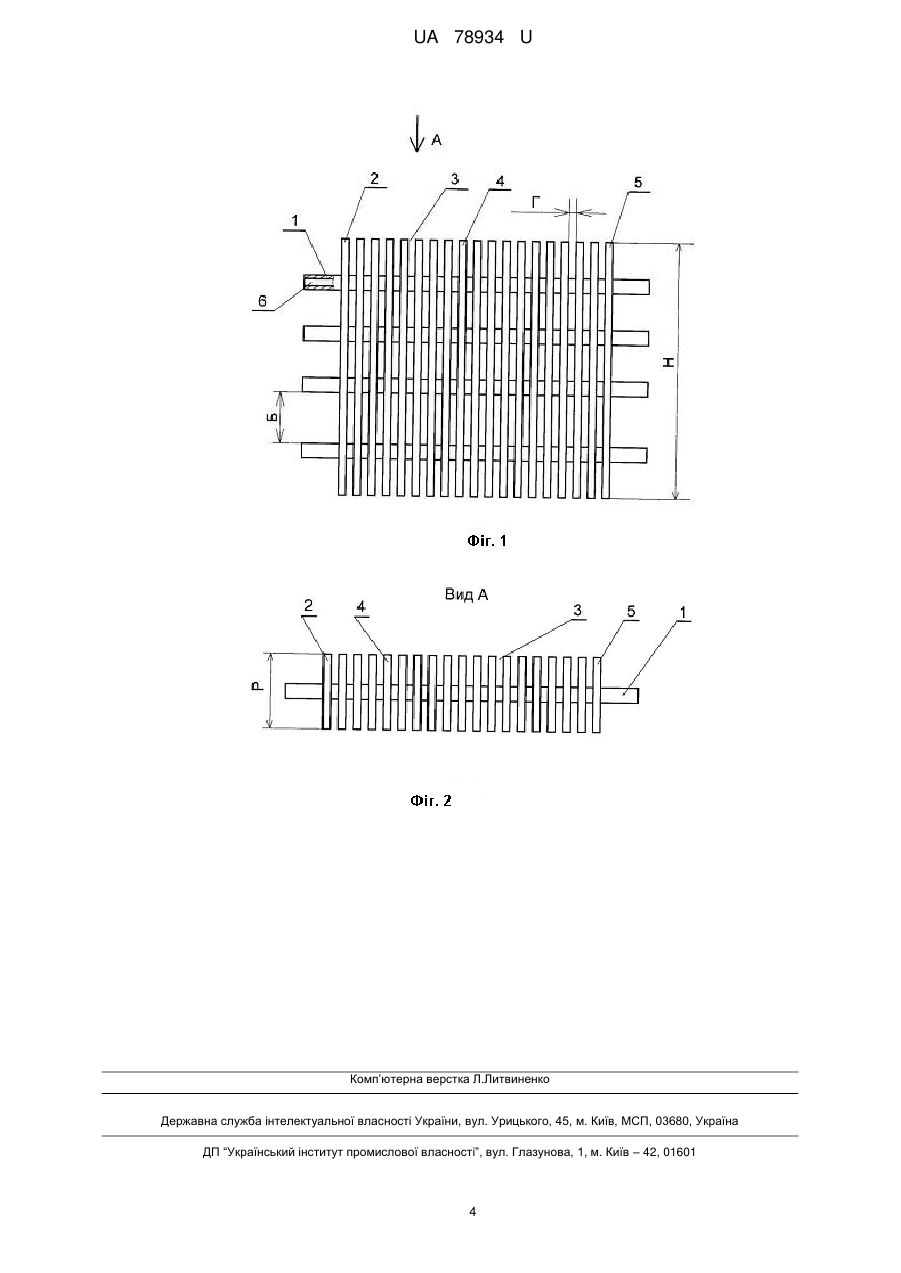

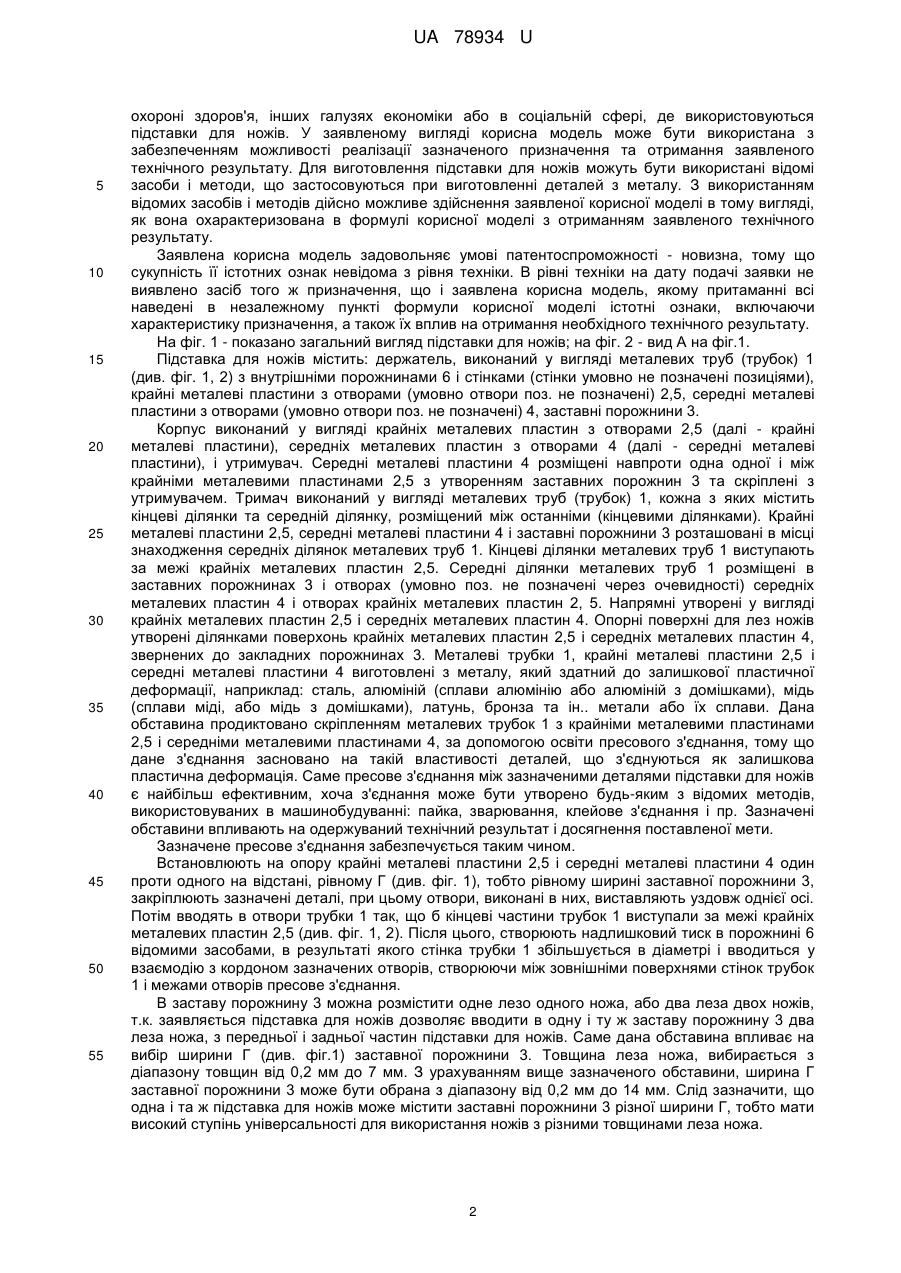

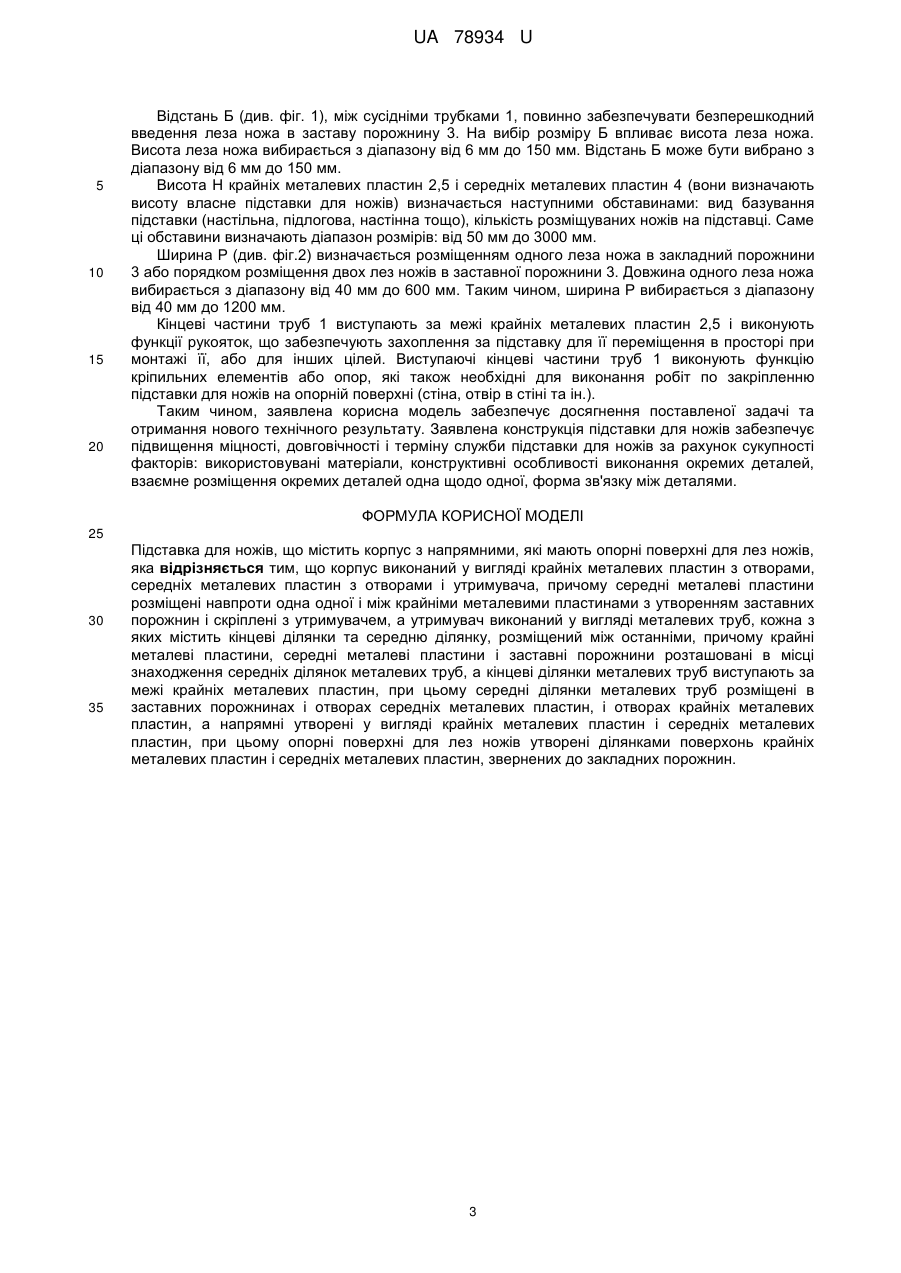

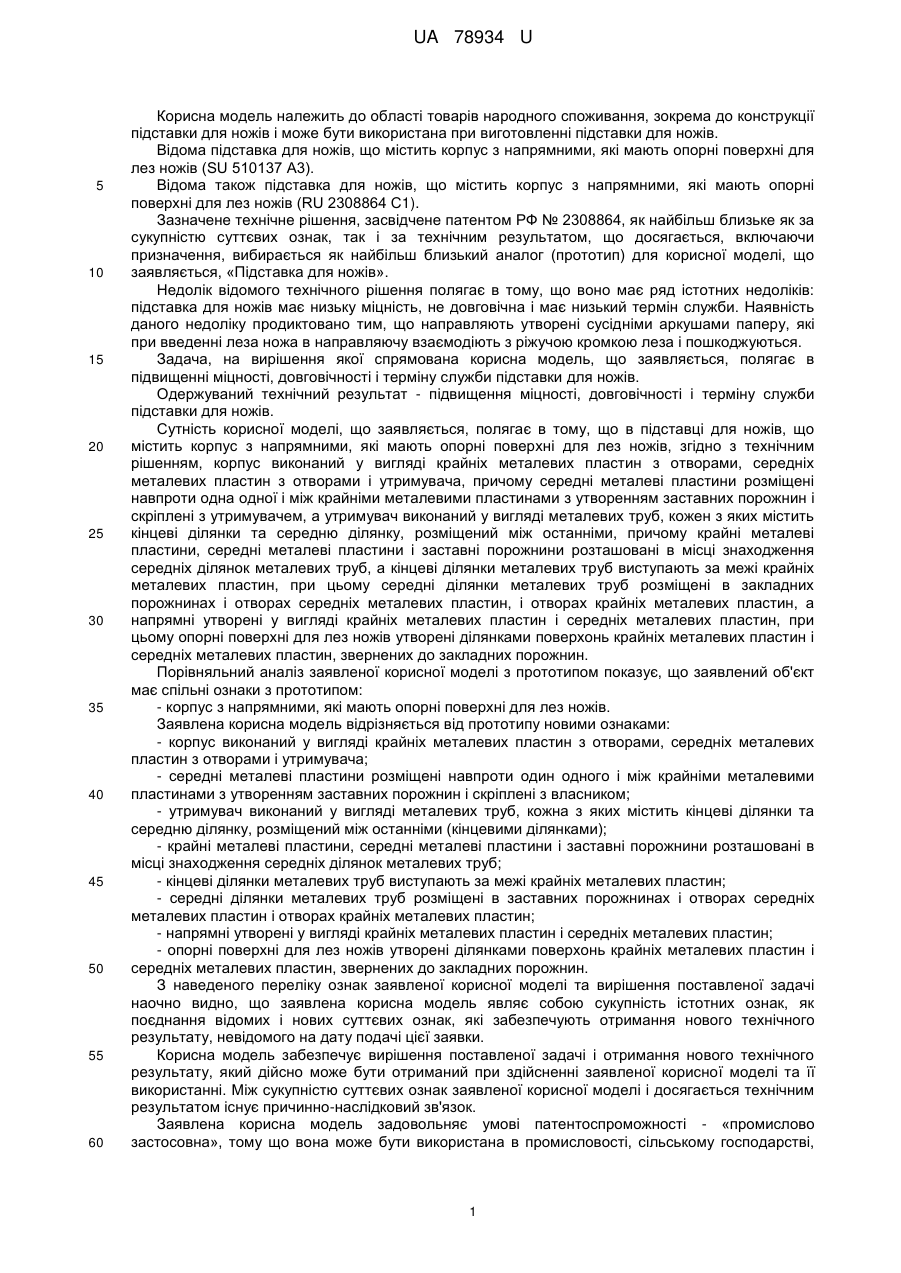

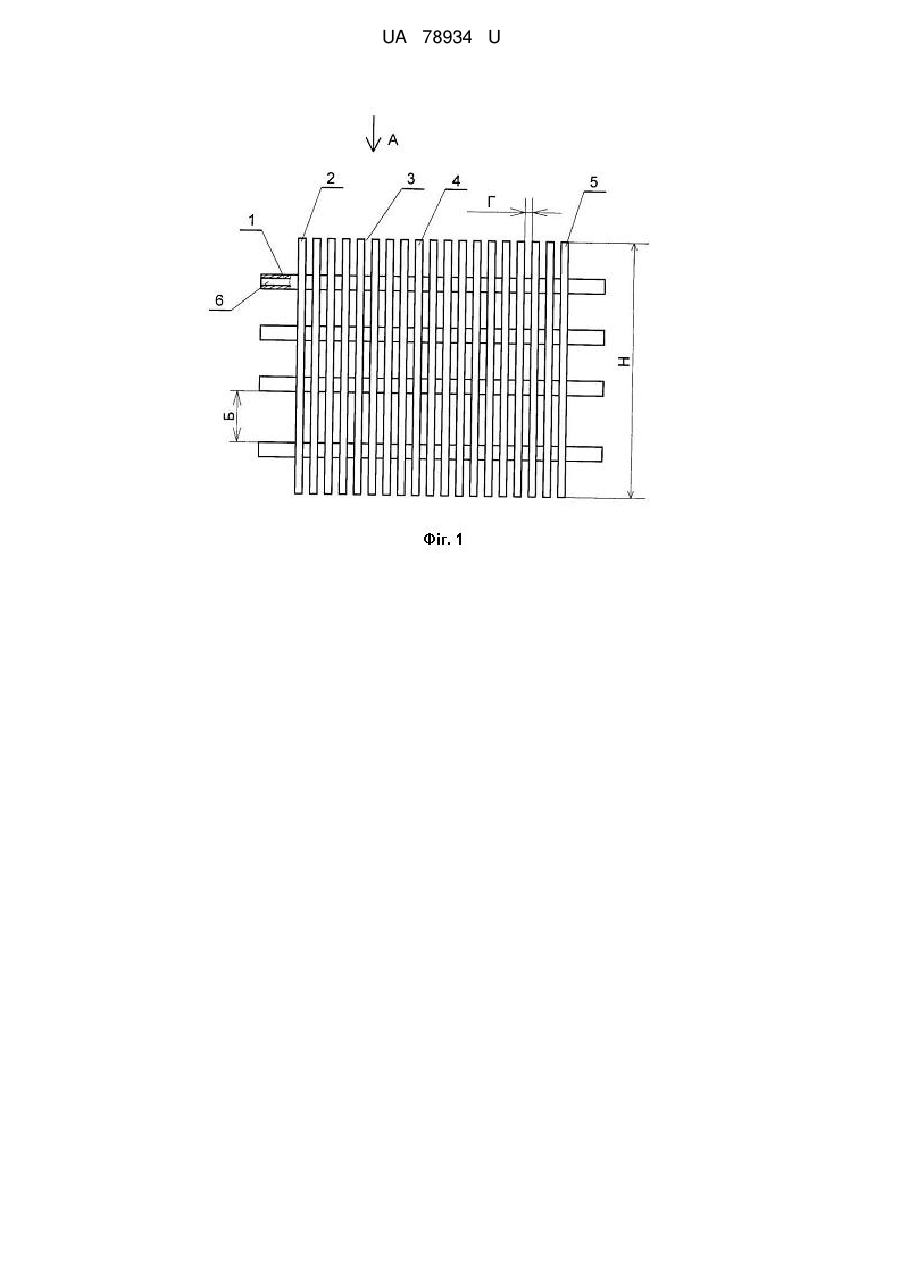

Реферат: Підставка для ножів, що містить корпус з напрямними, які мають опорні поверхні для лез ножів, причому корпус виконаний у вигляді крайніх металевих пластин з отворами, середніх металевих пластин з отворами і утримувача, причому середні металеві пластини розміщені навпроти одна одної і між крайніми металевими пластинами з утворенням заставних порожнин і скріплені з утримувачем. Утримувач виконаний у вигляді металевих труб, кожна з яких містить кінцеві ділянки та середню ділянку, розміщений між останніми, причому крайні металеві пластини, середні металеві пластини і заставні порожнини розташовані в місці знаходження середніх ділянок металевих труб, а кінцеві ділянки металевих труб виступають за межі крайніх металевих пластин, при цьому середні ділянки металевих труб розміщені в заставних порожнинах і отворах середніх металевих пластин, і отворах крайніх металевих пластин, а напрямні утворені у вигляді крайніх металевих пластин і середніх металевих пластин, при цьому опорні поверхні для лез ножів утворені ділянками поверхонь крайніх металевих пластин і середніх металевих пластин, звернених до закладних порожнин. UA 78934 U (33) Код держави-учасниці RU UA 78934 U UA 78934 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області товарів народного споживання, зокрема до конструкції підставки для ножів і може бути використана при виготовленні підставки для ножів. Відома підставка для ножів, що містить корпус з напрямними, які мають опорні поверхні для лез ножів (SU 510137 A3). Відома також підставка для ножів, що містить корпус з напрямними, які мають опорні поверхні для лез ножів (RU 2308864 С1). Зазначене технічне рішення, засвідчене патентом РФ № 2308864, як найбільш близьке як за сукупністю суттєвих ознак, так і за технічним результатом, що досягається, включаючи призначення, вибирається як найбільш близький аналог (прототип) для корисної моделі, що заявляється, «Підставка для ножів». Недолік відомого технічного рішення полягає в тому, що воно має ряд істотних недоліків: підставка для ножів має низьку міцність, не довговічна і має низький термін служби. Наявність даного недоліку продиктовано тим, що направляють утворені сусідніми аркушами паперу, які при введенні леза ножа в направляючу взаємодіють з ріжучою кромкою леза і пошкоджуються. Задача, на вирішення якої спрямована корисна модель, що заявляється, полягає в підвищенні міцності, довговічності і терміну служби підставки для ножів. Одержуваний технічний результат - підвищення міцності, довговічності і терміну служби підставки для ножів. Сутність корисної моделі, що заявляється, полягає в тому, що в підставці для ножів, що містить корпус з напрямними, які мають опорні поверхні для лез ножів, згідно з технічним рішенням, корпус виконаний у вигляді крайніх металевих пластин з отворами, середніх металевих пластин з отворами і утримувача, причому середні металеві пластини розміщені навпроти одна одної і між крайніми металевими пластинами з утворенням заставних порожнин і скріплені з утримувачем, а утримувач виконаний у вигляді металевих труб, кожен з яких містить кінцеві ділянки та середню ділянку, розміщений між останніми, причому крайні металеві пластини, середні металеві пластини і заставні порожнини розташовані в місці знаходження середніх ділянок металевих труб, а кінцеві ділянки металевих труб виступають за межі крайніх металевих пластин, при цьому середні ділянки металевих труб розміщені в закладних порожнинах і отворах середніх металевих пластин, і отворах крайніх металевих пластин, а напрямні утворені у вигляді крайніх металевих пластин і середніх металевих пластин, при цьому опорні поверхні для лез ножів утворені ділянками поверхонь крайніх металевих пластин і середніх металевих пластин, звернених до закладних порожнин. Порівняльний аналіз заявленої корисної моделі з прототипом показує, що заявлений об'єкт має спільні ознаки з прототипом: - корпус з напрямними, які мають опорні поверхні для лез ножів. Заявлена корисна модель відрізняється від прототипу новими ознаками: - корпус виконаний у вигляді крайніх металевих пластин з отворами, середніх металевих пластин з отворами і утримувача; - середні металеві пластини розміщені навпроти один одного і між крайніми металевими пластинами з утворенням заставних порожнин і скріплені з власником; - утримувач виконаний у вигляді металевих труб, кожна з яких містить кінцеві ділянки та середню ділянку, розміщений між останніми (кінцевими ділянками); - крайні металеві пластини, середні металеві пластини і заставні порожнини розташовані в місці знаходження середніх ділянок металевих труб; - кінцеві ділянки металевих труб виступають за межі крайніх металевих пластин; - середні ділянки металевих труб розміщені в заставних порожнинах і отворах середніх металевих пластин і отворах крайніх металевих пластин; - напрямні утворені у вигляді крайніх металевих пластин і середніх металевих пластин; - опорні поверхні для лез ножів утворені ділянками поверхонь крайніх металевих пластин і середніх металевих пластин, звернених до закладних порожнин. З наведеного переліку ознак заявленої корисної моделі та вирішення поставленої задачі наочно видно, що заявлена корисна модель являє собою сукупність істотних ознак, як поєднання відомих і нових суттєвих ознак, які забезпечують отримання нового технічного результату, невідомого на дату подачі цієї заявки. Корисна модель забезпечує вирішення поставленої задачі і отримання нового технічного результату, який дійсно може бути отриманий при здійсненні заявленої корисної моделі та її використанні. Між сукупністю суттєвих ознак заявленої корисної моделі і досягається технічним результатом існує причинно-наслідковий зв'язок. Заявлена корисна модель задовольняє умові патентоспроможності - «промислово застосовна», тому що вона може бути використана в промисловості, сільському господарстві, 1 UA 78934 U 5 10 15 20 25 30 35 40 45 50 55 охороні здоров'я, інших галузях економіки або в соціальній сфері, де використовуються підставки для ножів. У заявленому вигляді корисна модель може бути використана з забезпеченням можливості реалізації зазначеного призначення та отримання заявленого технічного результату. Для виготовлення підставки для ножів можуть бути використані відомі засоби і методи, що застосовуються при виготовленні деталей з металу. З використанням відомих засобів і методів дійсно можливе здійснення заявленої корисної моделі в тому вигляді, як вона охарактеризована в формулі корисної моделі з отриманням заявленого технічного результату. Заявлена корисна модель задовольняє умові патентоспроможності - новизна, тому що сукупність її істотних ознак невідома з рівня техніки. В рівні техніки на дату подачі заявки не виявлено засіб того ж призначення, що і заявлена корисна модель, якому притаманні всі наведені в незалежному пункті формули корисної моделі істотні ознаки, включаючи характеристику призначення, а також їх вплив на отримання необхідного технічного результату. На фіг. 1 - показано загальний вигляд підставки для ножів; на фіг. 2 - вид А на фіг.1. Підставка для ножів містить: держатель, виконаний у вигляді металевих труб (трубок) 1 (див. фіг. 1, 2) з внутрішніми порожнинами 6 і стінками (стінки умовно не позначені позиціями), крайні металеві пластини з отворами (умовно отвори поз. не позначені) 2,5, середні металеві пластини з отворами (умовно отвори поз. не позначені) 4, заставні порожнини 3. Корпус виконаний у вигляді крайніх металевих пластин з отворами 2,5 (далі - крайні металеві пластини), середніх металевих пластин з отворами 4 (далі - середні металеві пластини), і утримувач. Середні металеві пластини 4 розміщені навпроти одна одної і між крайніми металевими пластинами 2,5 з утворенням заставних порожнин 3 та скріплені з утримувачем. Тримач виконаний у вигляді металевих труб (трубок) 1, кожна з яких містить кінцеві ділянки та середній ділянку, розміщений між останніми (кінцевими ділянками). Крайні металеві пластини 2,5, середні металеві пластини 4 і заставні порожнини 3 розташовані в місці знаходження середніх ділянок металевих труб 1. Кінцеві ділянки металевих труб 1 виступають за межі крайніх металевих пластин 2,5. Середні ділянки металевих труб 1 розміщені в заставних порожнинах 3 і отворах (умовно поз. не позначені через очевидності) середніх металевих пластин 4 і отворах крайніх металевих пластин 2, 5. Напрямні утворені у вигляді крайніх металевих пластин 2,5 і середніх металевих пластин 4. Опорні поверхні для лез ножів утворені ділянками поверхонь крайніх металевих пластин 2,5 і середніх металевих пластин 4, звернених до закладних порожнинах 3. Металеві трубки 1, крайні металеві пластини 2,5 і середні металеві пластини 4 виготовлені з металу, який здатний до залишкової пластичної деформації, наприклад: сталь, алюміній (сплави алюмінію або алюміній з домішками), мідь (сплави міді, або мідь з домішками), латунь, бронза та ін.. метали або їх сплави. Дана обставина продиктовано скріпленням металевих трубок 1 з крайніми металевими пластинами 2,5 і середніми металевими пластинами 4, за допомогою освіти пресового з'єднання, тому що дане з'єднання засновано на такій властивості деталей, що з'єднуються як залишкова пластична деформація. Саме пресове з'єднання між зазначеними деталями підставки для ножів є найбільш ефективним, хоча з'єднання може бути утворено будь-яким з відомих методів, використовуваних в машинобудуванні: пайка, зварювання, клейове з'єднання і пр. Зазначені обставини впливають на одержуваний технічний результат і досягнення поставленої мети. Зазначене пресове з'єднання забезпечується таким чином. Встановлюють на опору крайні металеві пластини 2,5 і середні металеві пластини 4 один проти одного на відстані, рівному Γ (див. фіг. 1), тобто рівному ширині заставної порожнини 3, закріплюють зазначені деталі, при цьому отвори, виконані в них, виставляють уздовж однієї осі. Потім вводять в отвори трубки 1 так, що б кінцеві частини трубок 1 виступали за межі крайніх металевих пластин 2,5 (див. фіг. 1, 2). Після цього, створюють надлишковий тиск в порожнині 6 відомими засобами, в результаті якого стінка трубки 1 збільшується в діаметрі і вводиться у взаємодію з кордоном зазначених отворів, створюючи між зовнішніми поверхнями стінок трубок 1 і межами отворів пресове з'єднання. В заставу порожнину 3 можна розмістити одне лезо одного ножа, або два леза двох ножів, т.к. заявляється підставка для ножів дозволяє вводити в одну і ту ж заставу порожнину 3 два леза ножа, з передньої і задньої частин підставки для ножів. Саме дана обставина впливає на вибір ширини Γ (див. фіг.1) заставної порожнини 3. Товщина леза ножа, вибирається з діапазону товщин від 0,2 мм до 7 мм. З урахуванням вище зазначеного обставини, ширина Γ заставної порожнини 3 може бути обрана з діапазону від 0,2 мм до 14 мм. Слід зазначити, що одна і та ж підставка для ножів може містити заставні порожнини 3 різної ширини Г, тобто мати високий ступінь універсальності для використання ножів з різними товщинами леза ножа. 2 UA 78934 U 5 10 15 20 Відстань Б (див. фіг. 1), між сусідніми трубками 1, повинно забезпечувати безперешкодний введення леза ножа в заставу порожнину 3. На вибір розміру Б впливає висота леза ножа. Висота леза ножа вибирається з діапазону від 6 мм до 150 мм. Відстань Б може бути вибрано з діапазону від 6 мм до 150 мм. Висота Η крайніх металевих пластин 2,5 і середніх металевих пластин 4 (вони визначають висоту власне підставки для ножів) визначається наступними обставинами: вид базування підставки (настільна, підлогова, настінна тощо), кількість розміщуваних ножів на підставці. Саме ці обставини визначають діапазон розмірів: від 50 мм до 3000 мм. Ширина Ρ (див. фіг.2) визначається розміщенням одного леза ножа в закладний порожнини 3 або порядком розміщення двох лез ножів в заставної порожнини 3. Довжина одного леза ножа вибирається з діапазону від 40 мм до 600 мм. Таким чином, ширина Ρ вибирається з діапазону від 40 мм до 1200 мм. Кінцеві частини труб 1 виступають за межі крайніх металевих пластин 2,5 і виконують функції рукояток, що забезпечують захоплення за підставку для її переміщення в просторі при монтажі її, або для інших цілей. Виступаючі кінцеві частини труб 1 виконують функцію кріпильних елементів або опор, які також необхідні для виконання робіт по закріпленню підставки для ножів на опорній поверхні (стіна, отвір в стіні та ін.). Таким чином, заявлена корисна модель забезпечує досягнення поставленої задачі та отримання нового технічного результату. Заявлена конструкція підставки для ножів забезпечує підвищення міцності, довговічності і терміну служби підставки для ножів за рахунок сукупності факторів: використовувані матеріали, конструктивні особливості виконання окремих деталей, взаємне розміщення окремих деталей одна щодо одної, форма зв'язку між деталями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Підставка для ножів, що містить корпус з напрямними, які мають опорні поверхні для лез ножів, яка відрізняється тим, що корпус виконаний у вигляді крайніх металевих пластин з отворами, середніх металевих пластин з отворами і утримувача, причому середні металеві пластини розміщені навпроти одна одної і між крайніми металевими пластинами з утворенням заставних порожнин і скріплені з утримувачем, а утримувач виконаний у вигляді металевих труб, кожна з яких містить кінцеві ділянки та середню ділянку, розміщений між останніми, причому крайні металеві пластини, середні металеві пластини і заставні порожнини розташовані в місці знаходження середніх ділянок металевих труб, а кінцеві ділянки металевих труб виступають за межі крайніх металевих пластин, при цьому середні ділянки металевих труб розміщені в заставних порожнинах і отворах середніх металевих пластин, і отворах крайніх металевих пластин, а напрямні утворені у вигляді крайніх металевих пластин і середніх металевих пластин, при цьому опорні поверхні для лез ножів утворені ділянками поверхонь крайніх металевих пластин і середніх металевих пластин, звернених до закладних порожнин. 3 UA 78934 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
