Спосіб виміру й обліку індивідуального споживаного тепла в системах централізованого теплопостачання

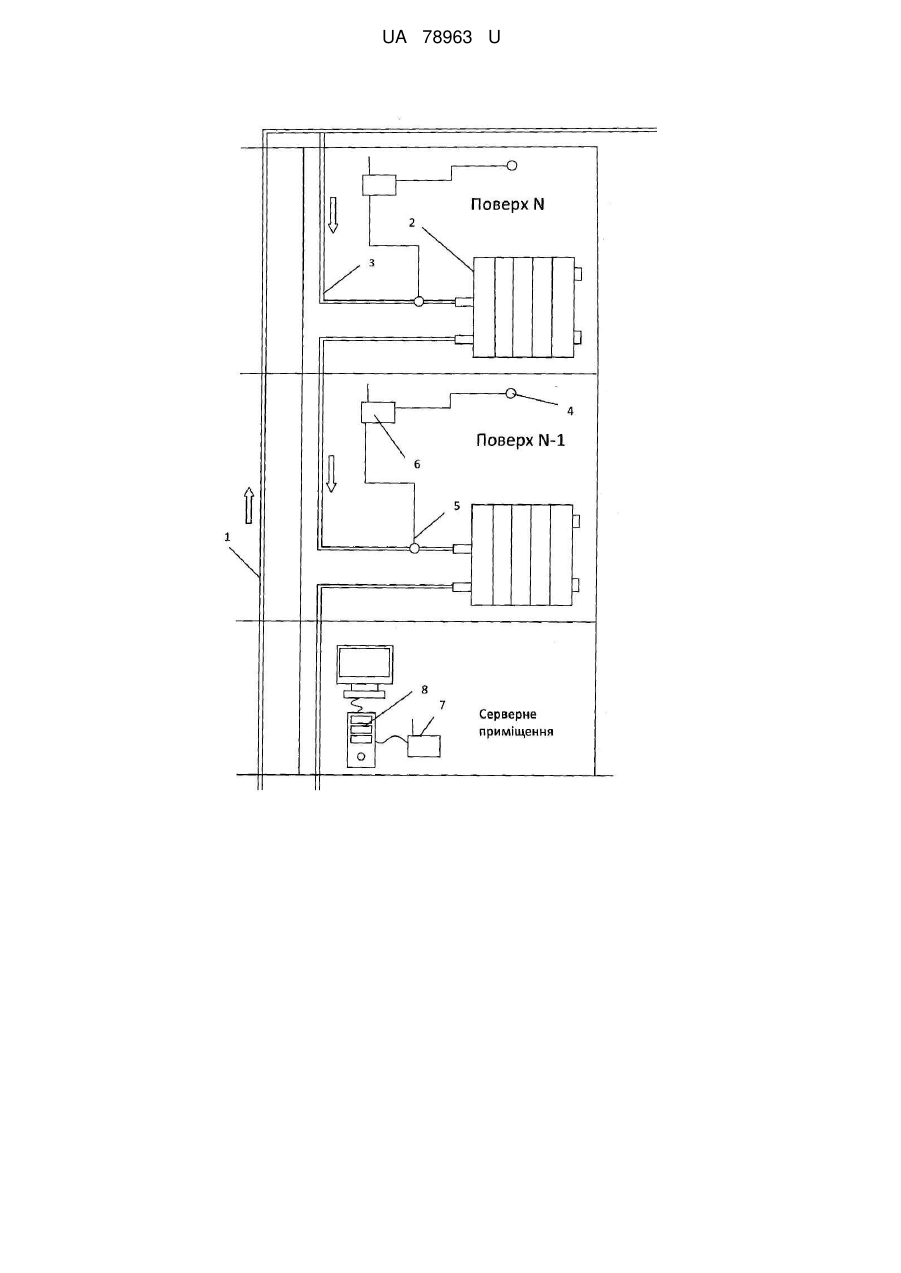

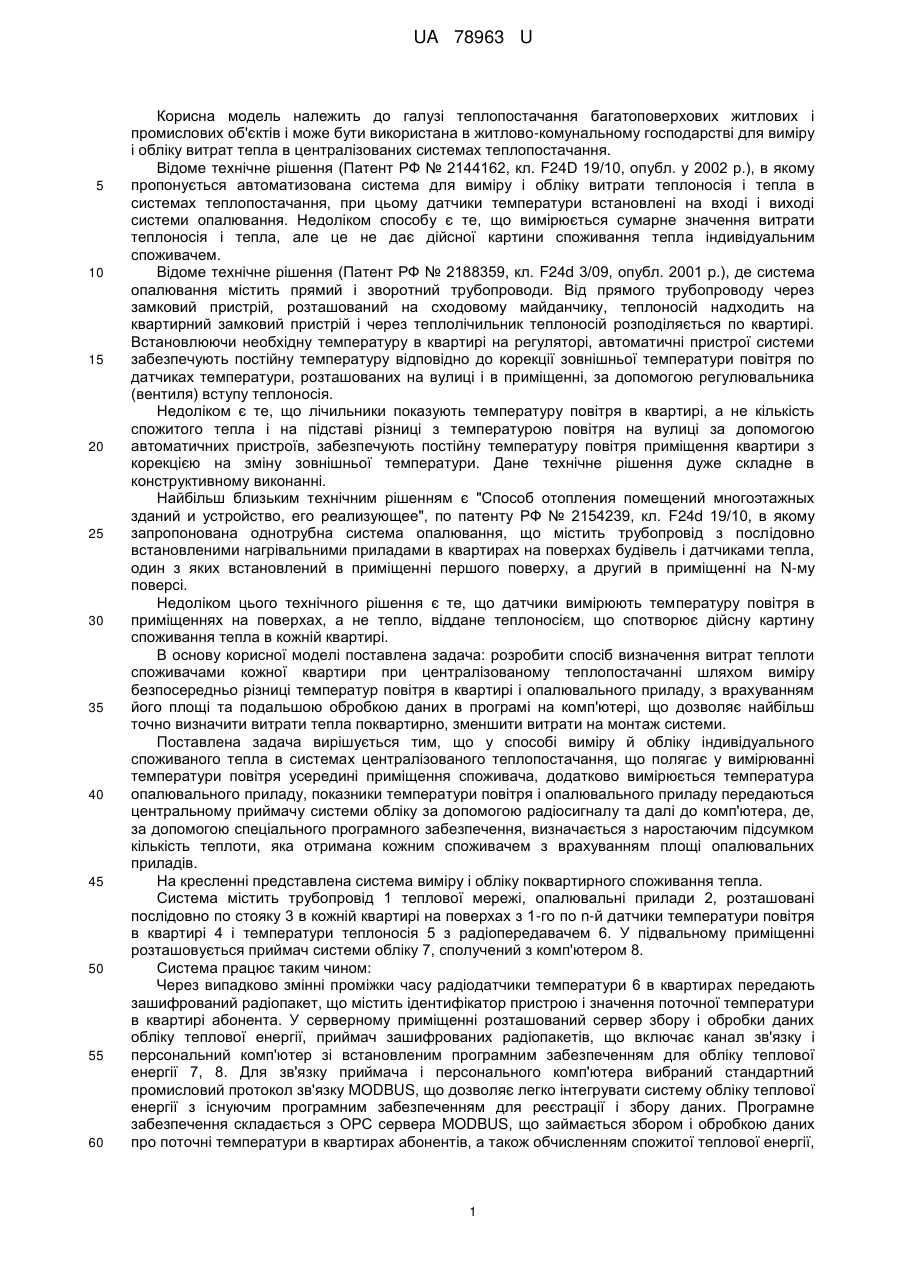

Реферат: UA 78963 U UA 78963 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі теплопостачання багатоповерхових житлових і промислових об'єктів і може бути використана в житлово-комунальному господарстві для виміру і обліку витрат тепла в централізованих системах теплопостачання. Відоме технічне рішення (Патент РФ № 2144162, кл. F24D 19/10, опубл. у 2002 р.), в якому пропонується автоматизована система для виміру і обліку витрати теплоносія і тепла в системах теплопостачання, при цьому датчики температури встановлені на вході і виході системи опалювання. Недоліком способу є те, що вимірюється сумарне значення витрати теплоносія і тепла, але це не дає дійсної картини споживання тепла індивідуальним споживачем. Відоме технічне рішення (Патент РФ № 2188359, кл. F24d 3/09, опубл. 2001 p.), де система опалювання містить прямий і зворотний трубопроводи. Від прямого трубопроводу через замковий пристрій, розташований на сходовому майданчику, теплоносій надходить на квартирний замковий пристрій і через теплолічильник теплоносій розподіляється по квартирі. Встановлюючи необхідну температуру в квартирі на регуляторі, автоматичні пристрої системи забезпечують постійну температуру відповідно до корекції зовнішньої температури повітря по датчиках температури, розташованих на вулиці і в приміщенні, за допомогою регулювальника (вентиля) вступу теплоносія. Недоліком є те, що лічильники показують температуру повітря в квартирі, а не кількість спожитого тепла і на підставі різниці з температурою повітря на вулиці за допомогою автоматичних пристроїв, забезпечують постійну температуру повітря приміщення квартири з корекцією на зміну зовнішньої температури. Дане технічне рішення дуже складне в конструктивному виконанні. Найбільш близьким технічним рішенням є "Способ отопления помещений многоэтажных зданий и устройство, его реализующее", по патенту РФ № 2154239, кл. F24d 19/10, в якому запропонована однотрубна система опалювання, що містить трубопровід з послідовно встановленими нагрівальними приладами в квартирах на поверхах будівель і датчиками тепла, один з яких встановлений в приміщенні першого поверху, а другий в приміщенні на N-му поверсі. Недоліком цього технічного рішення є те, що датчики вимірюють температуру повітря в приміщеннях на поверхах, а не тепло, віддане теплоносієм, що спотворює дійсну картину споживання тепла в кожній квартирі. В основу корисної моделі поставлена задача: розробити спосіб визначення витрат теплоти споживачами кожної квартири при централізованому теплопостачанні шляхом виміру безпосередньо різниці температур повітря в квартирі і опалювального приладу, з врахуванням його площі та подальшою обробкою даних в програмі на комп'ютері, що дозволяє найбільш точно визначити витрати тепла поквартирно, зменшити витрати на монтаж системи. Поставлена задача вирішується тим, що у способі виміру й обліку індивідуального споживаного тепла в системах централізованого теплопостачання, що полягає у вимірюванні температури повітря усередині приміщення споживача, додатково вимірюється температура опалювального приладу, показники температури повітря і опалювального приладу передаються центральному приймачу системи обліку за допомогою радіосигналу та далі до комп'ютера, де, за допомогою спеціального програмного забезпечення, визначається з наростаючим підсумком кількість теплоти, яка отримана кожним споживачем з врахуванням площі опалювальних приладів. На кресленні представлена система виміру і обліку поквартирного споживання тепла. Система містить трубопровід 1 теплової мережі, опалювальні прилади 2, розташовані послідовно по стояку 3 в кожній квартирі на поверхах з 1-го по n-й датчики температури повітря в квартирі 4 і температури теплоносія 5 з радіопередавачем 6. У підвальному приміщенні розташовується приймач системи обліку 7, сполучений з комп'ютером 8. Система працює таким чином: Через випадково змінні проміжки часу радіодатчики температури 6 в квартирах передають зашифрований радіопакет, що містить ідентифікатор пристрою і значення поточної температури в квартирі абонента. У серверному приміщенні розташований сервер збору і обробки даних обліку теплової енергії, приймач зашифрованих радіопакетів, що включає канал зв'язку і персональний комп'ютер зі встановленим програмним забезпеченням для обліку теплової енергії 7, 8. Для зв'язку приймача і персонального комп'ютера вибраний стандартний промисловий протокол зв'язку MODBUS, що дозволяє легко інтегрувати систему обліку теплової енергії з існуючим програмним забезпеченням для реєстрації і збору даних. Програмне забезпечення складається з ОРС сервера MODBUS, що займається збором і обробкою даних про поточні температури в квартирах абонентів, а також обчисленням спожитої теплової енергії, 1 UA 78963 U і SCADA системи, призначеної для візуалізації отриманої інформації. При наявності підключення до мережі Internet можлива організація віддаленого моніторингу і обліку спожитої теплової енергії абонентами. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб виміру й обліку індивідуального споживаного тепла в системах централізованого теплопостачання, що полягає у вимірюванні температури повітря усередині приміщення споживача, який відрізняється тим, що додатково вимірюють температуру опалювального приладу, показники температури повітря і опалювального приладу передають центральному приймачу системи обліку за допомогою радіосигналу та далі до комп'ютера, де, за допомогою спеціального програмного забезпечення, визначають з наростаючим підсумком кількість теплоти, яка отримана кожним споживачем з врахуванням площі опалювальних приладів. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
