Система централізованого теплопостачання

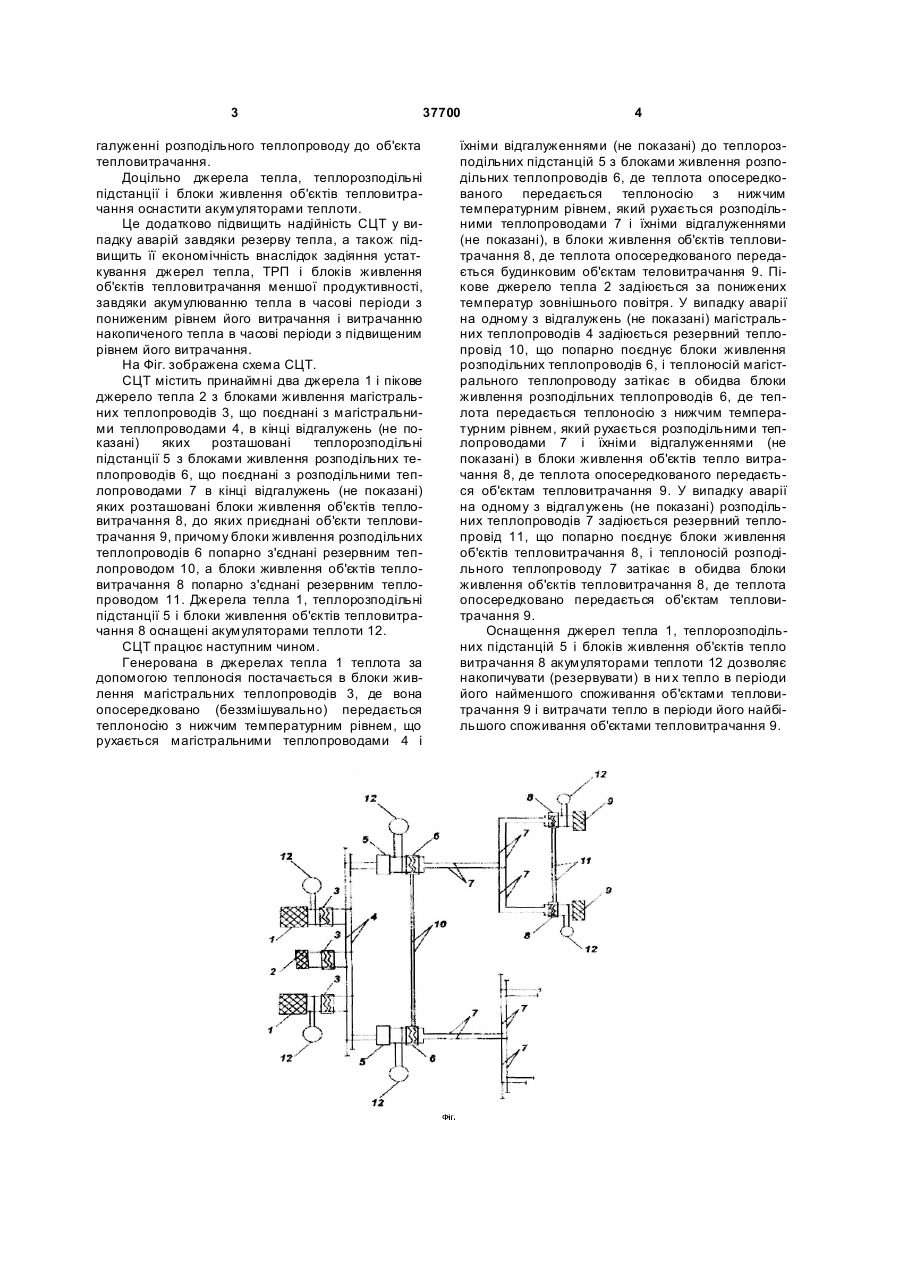

1. Система централізованого теплопостачання, що містить принаймні два джерела тепла і пікове джерело тепла з блоками живлення магістральних теплопроводів, що поєднані з магістральними теплопроводами, в кінці відгалужень яких розташовані теплорозподільні підстанції 3 37700 галуженні розподільного теплопроводу до об'єкта тепловитрачання. Доцільно джерела тепла, теплорозподільні підстанції і блоки живлення об'єктів тепловитрачання оснастити акумуляторами теплоти. Це додатково підвищить надійність СЦТ у випадку аварій завдяки резерву тепла, а також підвищить її економічність внаслідок задіяння устаткування джерел тепла, ТРП і блоків живлення об'єктів тепловитрачання меншої продуктивності, завдяки акумулюванню тепла в часові періоди з пониженим рівнем його витрачання і витрачанню накопиченого тепла в часові періоди з підвищеним рівнем його витрачання. На Фіг. зображена схема СЦТ. СЦТ містить принаймні два джерела 1 і пікове джерело тепла 2 з блоками живлення магістральних теплопроводів 3, що поєднані з магістральними теплопроводами 4, в кінці відгалужень (не показані) яких розташовані теплорозподільні підстанції 5 з блоками живлення розподільних теплопроводів 6, що поєднані з розподільними теплопроводами 7 в кінці відгалужень (не показані) яких розташовані блоки живлення об'єктів тепловитрачання 8, до яких приєднані об'єкти тепловитрачання 9, причому блоки живлення розподільних теплопроводів 6 попарно з'єднані резервним теплопроводом 10, а блоки живлення об'єктів тепловитрачання 8 попарно з'єднані резервним теплопроводом 11. Джерела тепла 1, теплорозподільні підстанції 5 і блоки живлення об'єктів тепловитрачання 8 оснащені акумуляторами теплоти 12. СЦТ працює наступним чином. Генерована в джерелах тепла 1 теплота за допомогою теплоносія постачається в блоки живлення магістральних теплопроводів 3, де вона опосередковано (беззмішувально) передається теплоносію з нижчим температурним рівнем, що рухається магістральними теплопроводами 4 і 4 їхніми відгалуженнями (не показані) до теплорозподільних підстанцій 5 з блоками живлення розподільних теплопроводів 6, де теплота опосередкованого передається теплоносію з нижчим температурним рівнем, який рухається розподільними теплопроводами 7 і їхніми відгалуженнями (не показані), в блоки живлення об'єктів тепловитрачання 8, де теплота опосередкованого передається будинковим об'єктам теловитрачання 9. Пікове джерело тепла 2 задіюється за понижених температур зовнішнього повітря. У випадку аварії на одному з відгалужень (не показані) магістральних теплопроводів 4 задіюється резервний теплопровід 10, що попарно поєднує блоки живлення розподільних теплопроводів 6, і теплоносій магістрального теплопроводу затікає в обидва блоки живлення розподільних теплопроводів 6, де теплота передається теплоносію з нижчим температурним рівнем, який рухається розподільними теплопроводами 7 і їхніми відгалуженнями (не показані) в блоки живлення об'єктів тепло витрачання 8, де теплота опосередкованого передається об'єктам тепловитрачання 9. У випадку аварії на одному з відгалужень (не показані) розподільних теплопроводів 7 задіюється резервний теплопровід 11, що попарно поєднує блоки живлення об'єктів тепловитрачання 8, і теплоносій розподільного теплопроводу 7 затікає в обидва блоки живлення об'єктів тепловитрачання 8, де теплота опосередковано передається об'єктам тепловитрачання 9. Оснащення джерел тепла 1, теплорозподільних підстанцій 5 і блоків живлення об'єктів тепло витрачання 8 акумуляторами теплоти 12 дозволяє накопичувати (резервувати) в ни х тепло в періоди його найменшого споживання об'єктами тепловитрачання 9 і витрачати тепло в періоди його найбільшого споживання об'єктами тепловитрачання 9. 5 Комп’ютерна в ерстка І.Скворцов а 37700 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
