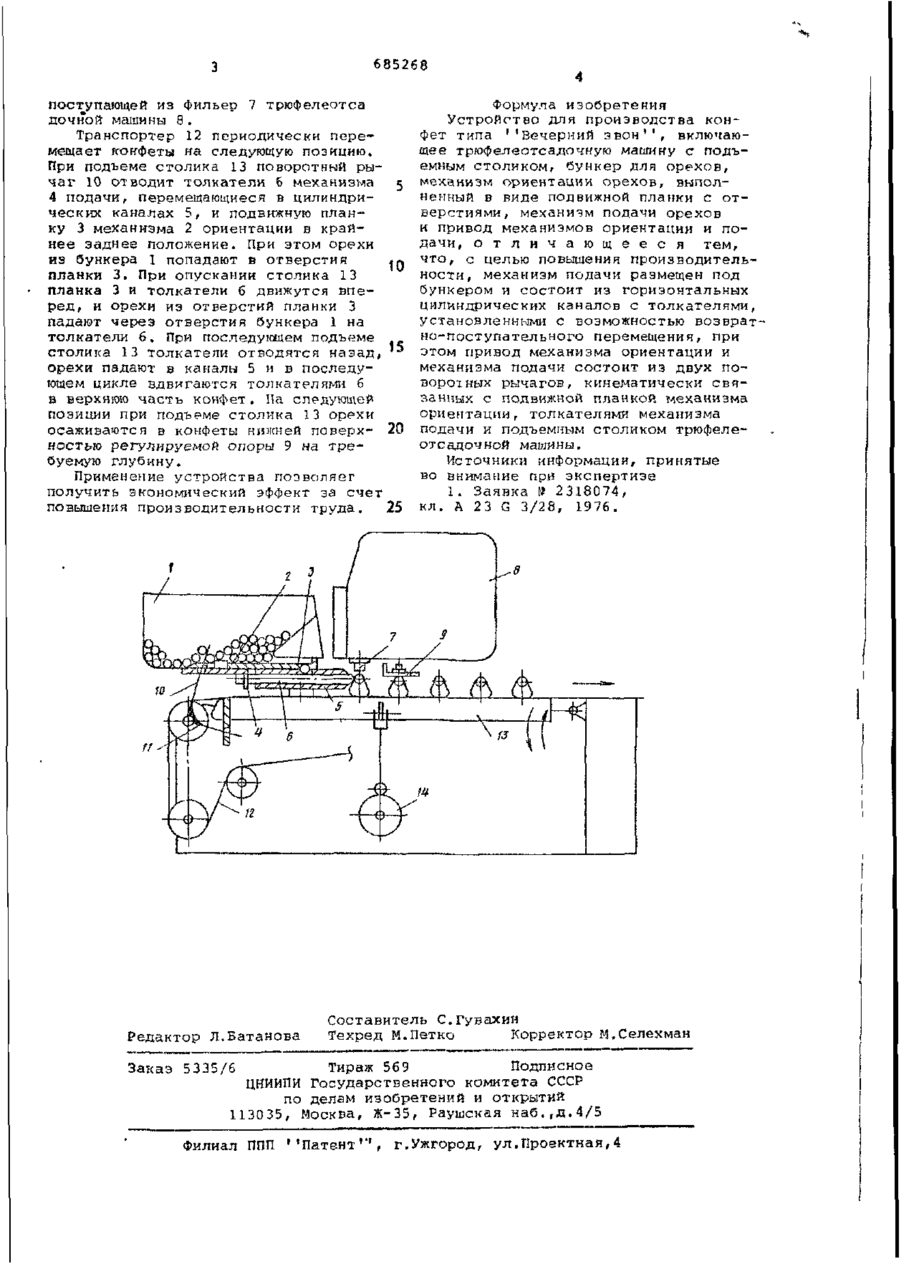

Социапистич© Республик (6І) Дополнительное н авт. (22) Заявлено 100l78(2t) 2567552/28-13 А 23 G 3/28 с присоединением затеки N9 Государственный комитет СССР по делам изобретений к открытий (23) Приоритет Опубликовано 1509.79- Бюллетень № 34 Дата ©пубякчовйння описания 663.143 . 8 3 . (088.8) 15.09.79 (72) Авторы изобретения И.И.Корман, В.А.Плесков и М.Ф.Олиярник (71) Заявители Львовский ордена Ленина политехнический институт и Львовское производственное объединение ''Светоч 1 1 (54) УСТРОЙСТВО ДЛЯ ПРОИЗВОДСТВА КОНФЕТ ТИПА ''Вечерний звон'* 1 Изобретение относится к пищевой 'промншпеи&остк, а именно к устройствам для изготовления конфет типа 1 'Вечерний звон''. Известно устройство для распределения орехов, укладываемых поштучно на кондитерские изделия, находящиеся на транспортере, после отсадки. Устройство содержит бункер для орехов, механизм ориентации, выполненный в виде подвижной планки с отверстиями, механизм подачи орехов и привод механизмов ориентации и подачи {1]. К недостаткам известного устрой- 15 ства относится необходимость контроля и коррекции положения изделия на транспортерной ленте по отношению к механизму подачи ореха. Целью изобретения является повы- 20 шение производительности труда. Цель достигается тем, что в предіагаемом устройстве механизм подачи измещен под бункером и состоит из 25 ризонтальных цилиндр ІЧЄСКИХ каналов расположенными в ни^ толкателями, •эрые установлены ^ возможностью ратно-поступателі ного перемещеПривод механизма ориентации и 30 механизма подачи состоит из двух поворотных рычагов, кинематически связанных с подвижной планкой механизма ориентации г толкателями механизма подачи и подъемным столиком трк>фелеотсадочной машины. На чертеже показано описываемое устройство. Устройство содержит бункер 1 для орехов, механизм 2 ориентации, подвижную планку 3 с отверстиями. Под бункером расположен механизм 4 подачи с цилиндрическими каналами 5 и толкателями 6 на уровне фильер 7 трюфелеотсадочной машины 8, на станине которой установлена опора 9, и поворотные рычаги 10 с шарнирами 11 валика транспортера 12, под горизонтальной ветвью которого расположен подъемный столик 13 с приводом от кулачка 14, Устройство работает следующим образом. Подъемный столик 13 трюфелеотсадочной машины 8 циклически поднимается и опускается кулаком, при этом на ленте транспортера 12 рядами формируются конфеты из конфетной массы. 685268 поступающей из фильер 7 трюфелеотса Формула изобретения дочкой машины 8. Устройство для производства конфет типа ''Вечерний з в о н ' ' , включаюТранспортер 12 периодически перещее трюфелеотсадочную машину с подъмешает конфеты на следующую позицию. емным столиком, бункер для орехов, При подъеме столика 13 поворотный рымеханизм ориентации орехов, выполчаг 10 отводит толкатели 6 механизма ненный в виде подвижной планки с от4 подачи, перемещающиеся в цилиндриверстиями, механизм подачи орехов ческих каналах 5, и подвижную плани привод механизмов ориентации и поку 3 механизма 2 ориентации в крайдачи, о т л и ч а ю щ е е с я тем, нее заднее положение. При этом орехи что, с целью повышения производительиз бункера 1 попадают в отверстия 10 ности , механизм подачи размещен под планки 3» При опускании столика 13 бункером и состоит из горизонтальных планка 3 и толкатели 6 движутся впецилиндрических каналов с толкателями, ред, и орехи из отверстий планки 3 установленными с возможностью возвратпадают через отверстия бункера 1 на но-поступательного перемещения, при толкатели 6, При последующем подъеме столика 13 толкатепи отводятся назад, 15 этом привод механизма ориентации и механизма подачи состоит из двух поорехи падают в каналы 5 и в последувороіных рычагов, кинематически с в я ющем цикле вдвигаются толкателям! б занных с подвижной планкой механизма в верхнюю часть конфет. На следующей ориентации, толкателями механизма позиции при подъеме столика 13 орехи подачи и подъемным столиком трюфелеосаживаются в конфеты нижней поверхот с адоч ной машины. ностью регулируемой опоры 9 на требуемую глубину. Источники информации, принятые во внимание при экспертизе Применение устройства позволяет 1. Заявка № 2318074, получить экономический эффект за счет 1976. повышения производительности труда. 25 кл. А 23 G 3/28, Редактор Л.Батанова Составитель С.Гувахин Техред М.Петко Корректор М.Селехман Заказ 5335/6 Тираж 569 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб.,д.4/5 1 Филиал ППП ''Патент *', г.Ужгород, ул.Проектная,4
