Імітатор вітротурбіни

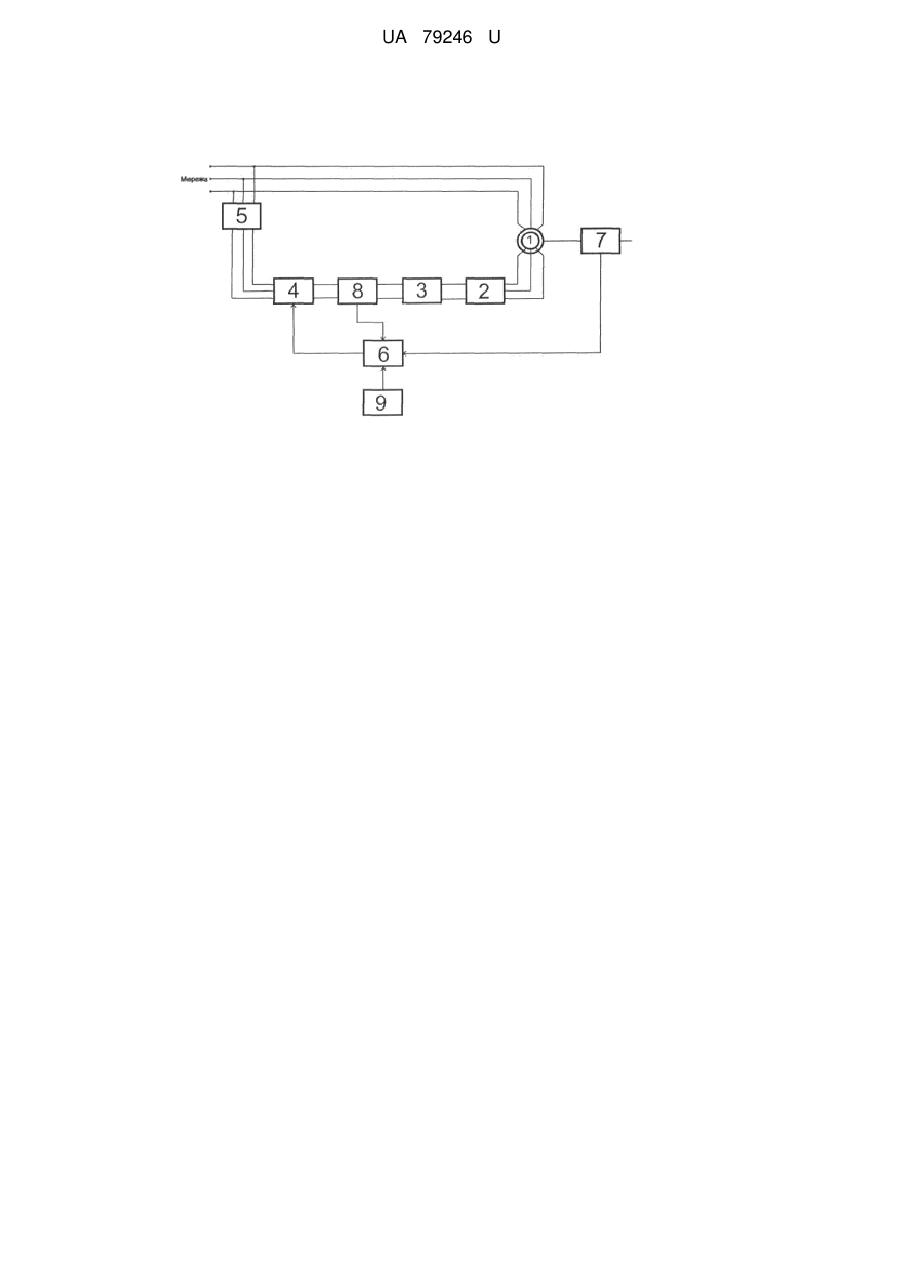

Реферат: Імітатор вітротурбіни включає електропривід, використовують асинхронний вентильний каскад. систему управління. Як електропривід UA 79246 U (12) UA 79246 U UA 79246 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електротехніки і може використовуватися для імітації моменту вітротурбіни на валу електрогенератора, що входить до складу вітроелектрогенеруючої системи. Найбільш близьким аналогом є імітатор вітротурбіни на базі приводу постійного струму [Структура электромеханической системы для имитации характеристик ветротурбин без датчиков на валу двигателя / Д.Г. Алексеевский, А.Н. Буров, А.А. Бурова // Вісник Кременчуцького національного університету їм. Михайла Остроградського. - 2011. - Вип. 6. - с 11-16]. Імітатор складається з електроприводу та системи управління. Спільною суттєвою ознакою найближчого аналогу та корисної моделі, що заявляється, є те, що вони реалізовані на базі електроприводу та системи управління. Але імітатор на базі приводу постійного струму має великі масогабаритні показники внаслідок того, що для здійснення управління перетворенню підлягає вся потужність, що передається до електричної машини. В основу корисної моделі поставлено задачу зменшення масогабаритних показників за рахунок заміни типу електроприводу, що дозволить зменшити встановлену потужність напівпровідникового перетворювача, що входить до складу електроприводу. Поставлена задача вирішується тим, що у імітаторі вітротурбіни згідно з корисною моделлю використовується асинхронний вентильний каскад. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому: - застосування асинхронного вентильного каскаду дозволяє зменшити встановлену потужність електрообладнання напівпровідникового перетворювача, що зменшує його масогабаритні показники; - система імітатора може бути побудована зі стандартного серійного електрообладнання. Таким чином, сукупність вищезазаначених переваг дозволяє зменшити капітальні витрати на виготовлення імітатора вітротурбіни. Структурна схема імітатора вітротурбіни на базі асинхронного вентильного каскаду приведена на кресленні. Імітатор складається з: асинхронної електричної машини (1) з фазним ротором, статор якої безпосередньо підключено до електричної мережі живлення, а ротор - до некерованого випрямляча (2). На виході некерованого випрямляча встановлено фільтр (3). На виході фільтра розміщений трифазний інвертор, керований мережею (4), що підключений до трифазної електричної мережі через трансформатор (5). Управління електромеханічною системою імітатора здійснюється блоком управління моментом (6) через інвертор (4). На валу електричної машини встановлено датчик швидкості (7), а в роторному колі - датчик струму (8). Блок управління струмом (6) поєднаний з блоком завдання швидкості вітру (9). Імітатор працює наступним чином. Асинхронна машина з фазним ротором живиться від трифазної мережі безпосередньо через статор. Потужність ковзання від ротора асинхронної машини з фазним ротором рекуперується через випрямляч (2), фільтр (3), інвертор (4) та трансформатор (5) в мережу з метою здійснення управління механічною характеристикою асинхронної машини. Управління моментом асинхронної машини здійснюють шляхом завдання в роторному колі струму, що відповідає певному моменту на валу імітатора. Завдання моменту виконує блок управління моментом (6), який здійснює обчислення заданої миттєвої величини моменту на валу імітатора за допомогою математичної моделі вітротурбіни, що імітується. Миттєве значення швидкості обертання валу імітатора надходить до блока управління (6) від датчика швидкості (7). Миттєве значення струму в роторному колі надходить від датчика струму (8). Завдання конкретної механічної характеристики вітротурбіни, що імітується, відповідає заданій швидкості вітру, що приходить на блок (6) від блока завдавання швидкості вітру (9). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Імітатор вітротурбіни, що включає електропривід та систему управління, який відрізняється тим, що як електропривід використовують асинхронний вентильний каскад. 1 UA 79246 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
