Корпус робочого циліндра гідравлічного преса
Номер патенту: 79283
Опубліковано: 25.04.2013
Формула / Реферат

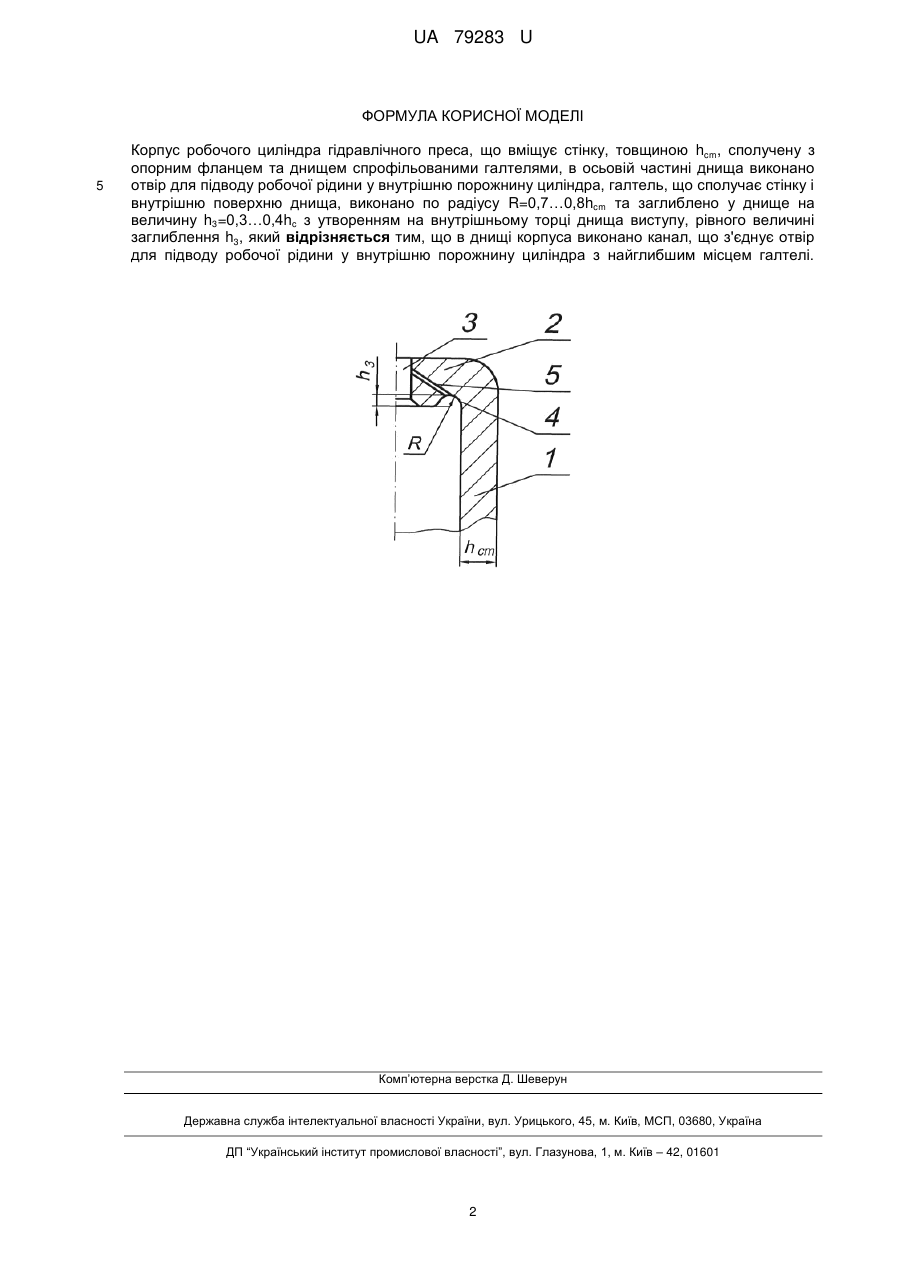

Корпус робочого циліндра гідравлічного преса, що вміщує стінку товщиною hcm, сполучену з опорним фланцем та днищем спрофільованими галтелями, в осьовій частині днища виконано отвір для підводу робочої рідини у внутрішню порожнину циліндра, галтель, що сполучає стінку і внутрішню поверхню днища, виконано по радіусу R=0,7…0,8 hcm та заглиблено у днище на величину h3 =0,3…0,4hc з утворенням на внутрішньому торці днища виступу, рівного величині заглиблення h3, який відрізняється тим, що в днищі корпуса виконано канал, що з'єднує отвір для підводу робочої рідини у внутрішню порожнину циліндра з найглибшим місцем галтелі.
Текст

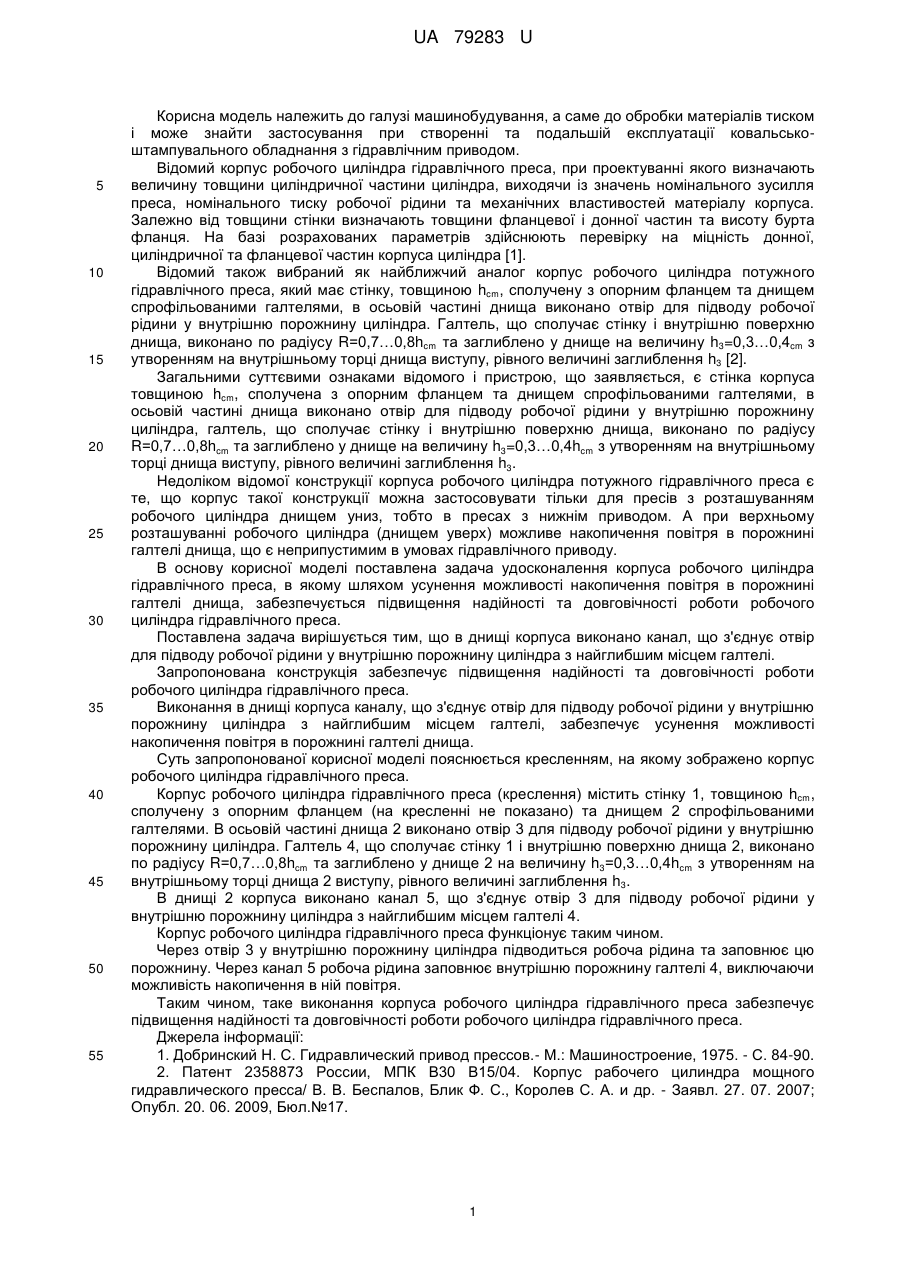

Реферат: UA 79283 U UA 79283 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до обробки матеріалів тиском і може знайти застосування при створенні та подальшій експлуатації ковальськоштампувального обладнання з гідравлічним приводом. Відомий корпус робочого циліндра гідравлічного преса, при проектуванні якого визначають величину товщини циліндричної частини циліндра, виходячи із значень номінального зусилля преса, номінального тиску робочої рідини та механічних властивостей матеріалу корпуса. Залежно від товщини стінки визначають товщини фланцевої і донної частин та висоту бурта фланця. На базі розрахованих параметрів здійснюють перевірку на міцність донної, циліндричної та фланцевої частин корпуса циліндра [1]. Відомий також вибраний як найближчий аналог корпус робочого циліндра потужного гідравлічного преса, який має стінку, товщиною hcm, сполучену з опорним фланцем та днищем спрофільованими галтелями, в осьовій частині днища виконано отвір для підводу робочої рідини у внутрішню порожнину циліндра. Галтель, що сполучає стінку і внутрішню поверхню днища, виконано по радіусу R=0,7…0,8hcm та заглиблено у днище на величину h3=0,3…0,4cm з утворенням на внутрішньому торці днища виступу, рівного величині заглиблення h3 [2]. Загальними суттєвими ознаками відомого і пристрою, що заявляється, є стінка корпуса товщиною hcm, сполучена з опорним фланцем та днищем спрофільованими галтелями, в осьовій частині днища виконано отвір для підводу робочої рідини у внутрішню порожнину циліндра, галтель, що сполучає стінку і внутрішню поверхню днища, виконано по радіусу R=0,7…0,8hcm та заглиблено у днище на величину h3=0,3…0,4hcm з утворенням на внутрішньому торці днища виступу, рівного величині заглиблення h3. Недоліком відомої конструкції корпуса робочого циліндра потужного гідравлічного преса є те, що корпус такої конструкції можна застосовувати тільки для пресів з розташуванням робочого циліндра днищем униз, тобто в пресах з нижнім приводом. А при верхньому розташуванні робочого циліндра (днищем уверх) можливе накопичення повітря в порожнині галтелі днища, що є неприпустимим в умовах гідравлічного приводу. В основу корисної моделі поставлена задача удосконалення корпуса робочого циліндра гідравлічного преса, в якому шляхом усунення можливості накопичення повітря в порожнині галтелі днища, забезпечується підвищення надійності та довговічності роботи робочого циліндра гідравлічного преса. Поставлена задача вирішується тим, що в днищі корпуса виконано канал, що з'єднує отвір для підводу робочої рідини у внутрішню порожнину циліндра з найглибшим місцем галтелі. Запропонована конструкція забезпечує підвищення надійності та довговічності роботи робочого циліндра гідравлічного преса. Виконання в днищі корпуса каналу, що з'єднує отвір для підводу робочої рідини у внутрішню порожнину циліндра з найглибшим місцем галтелі, забезпечує усунення можливості накопичення повітря в порожнині галтелі днища. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено корпус робочого циліндра гідравлічного преса. Корпус робочого циліндра гідравлічного преса (креслення) містить стінку 1, товщиною hcm, сполучену з опорним фланцем (на кресленні не показано) та днищем 2 спрофільованими галтелями. В осьовій частині днища 2 виконано отвір 3 для підводу робочої рідини у внутрішню порожнину циліндра. Галтель 4, що сполучає стінку 1 і внутрішню поверхню днища 2, виконано по радіусу R=0,7…0,8hсm та заглиблено у днище 2 на величину h3=0,3…0,4hcm з утворенням на внутрішньому торці днища 2 виступу, рівного величині заглиблення h3. В днищі 2 корпуса виконано канал 5, що з'єднує отвір 3 для підводу робочої рідини у внутрішню порожнину циліндра з найглибшим місцем галтелі 4. Корпус робочого циліндра гідравлічного преса функціонує таким чином. Через отвір 3 у внутрішню порожнину циліндра підводиться робоча рідина та заповнює цю порожнину. Через канал 5 робоча рідина заповнює внутрішню порожнину галтелі 4, виключаючи можливість накопичення в ній повітря. Таким чином, таке виконання корпуса робочого циліндра гідравлічного преса забезпечує підвищення надійності та довговічності роботи робочого циліндра гідравлічного преса. Джерела інформації: 1. Добринский Н. С. Гидравлический привод прессов.- М.: Машиностроение, 1975. - С. 84-90. 2. Патент 2358873 России, МПК В30 В15/04. Корпус рабочего цилиндра мощного гидравлического пресса/ В. В. Беспалов, Блик Ф. С., Королев С. А. и др. - Заявл. 27. 07. 2007; Опубл. 20. 06. 2009, Бюл.№17. 1 UA 79283 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Корпус робочого циліндра гідравлічного преса, що вміщує стінку, товщиною hcm, сполучену з опорним фланцем та днищем спрофільованими галтелями, в осьовій частині днища виконано отвір для підводу робочої рідини у внутрішню порожнину циліндра, галтель, що сполучає стінку і внутрішню поверхню днища, виконано по радіусу R=0,7…0,8hcm та заглиблено у днище на величину h3=0,3…0,4hc з утворенням на внутрішньому торці днища виступу, рівного величині заглиблення h3, який відрізняється тим, що в днищі корпуса виконано канал, що з'єднує отвір для підводу робочої рідини у внутрішню порожнину циліндра з найглибшим місцем галтелі. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюHousing of hydraulic press operating cylinder
Автори англійськоюKorchak Olena Serhiivna, Didenko Hanna Oleksandrivna
Назва патенту російськоюКорпус рабочего цилиндра гидравлического пресса
Автори російськоюКорчак Елена Сергеевна, Диденко Анна Александровна
МПК / Мітки
МПК: B30B 15/04
Мітки: робочого, преса, циліндра, корпус, гідравлічного
