Ротаційна косарка

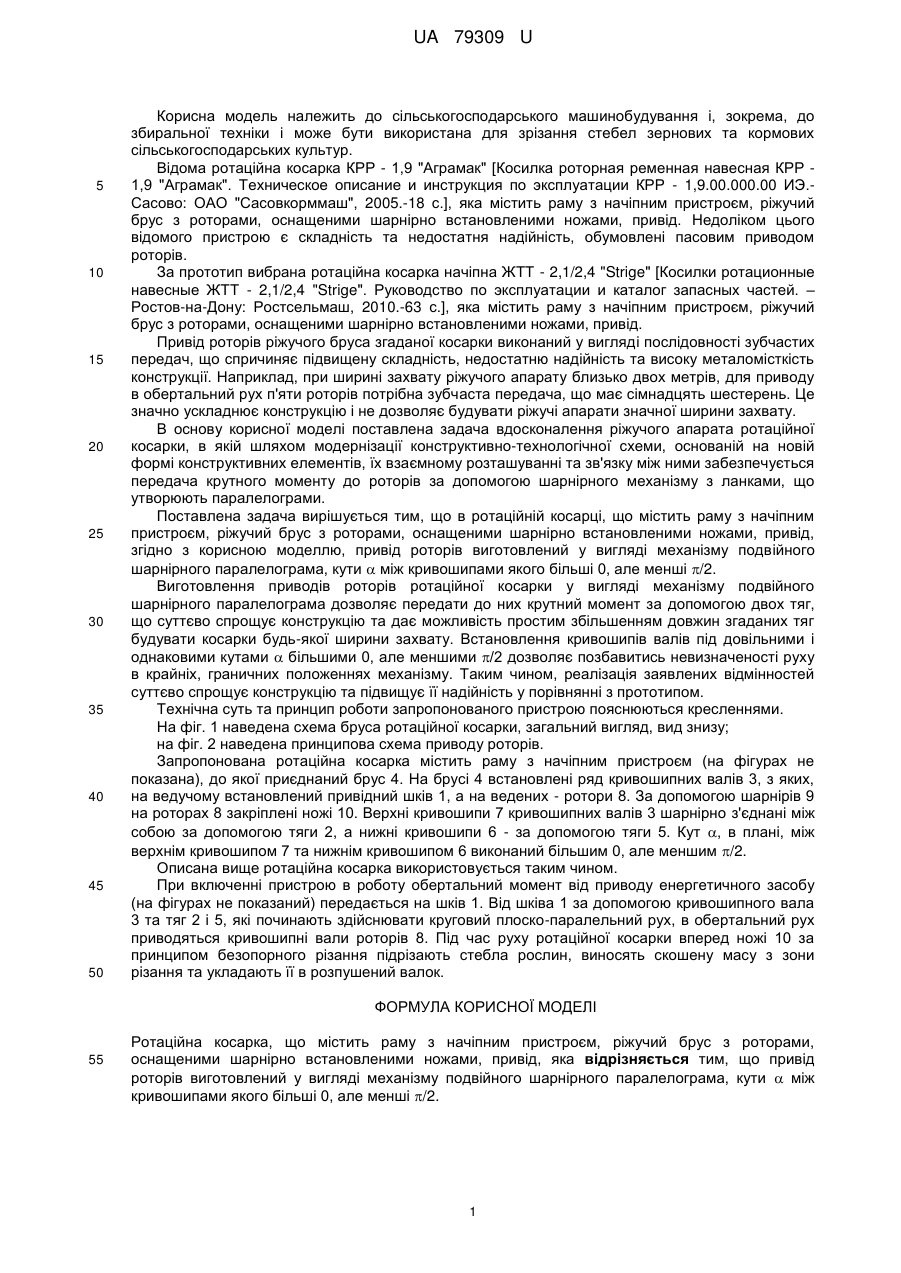

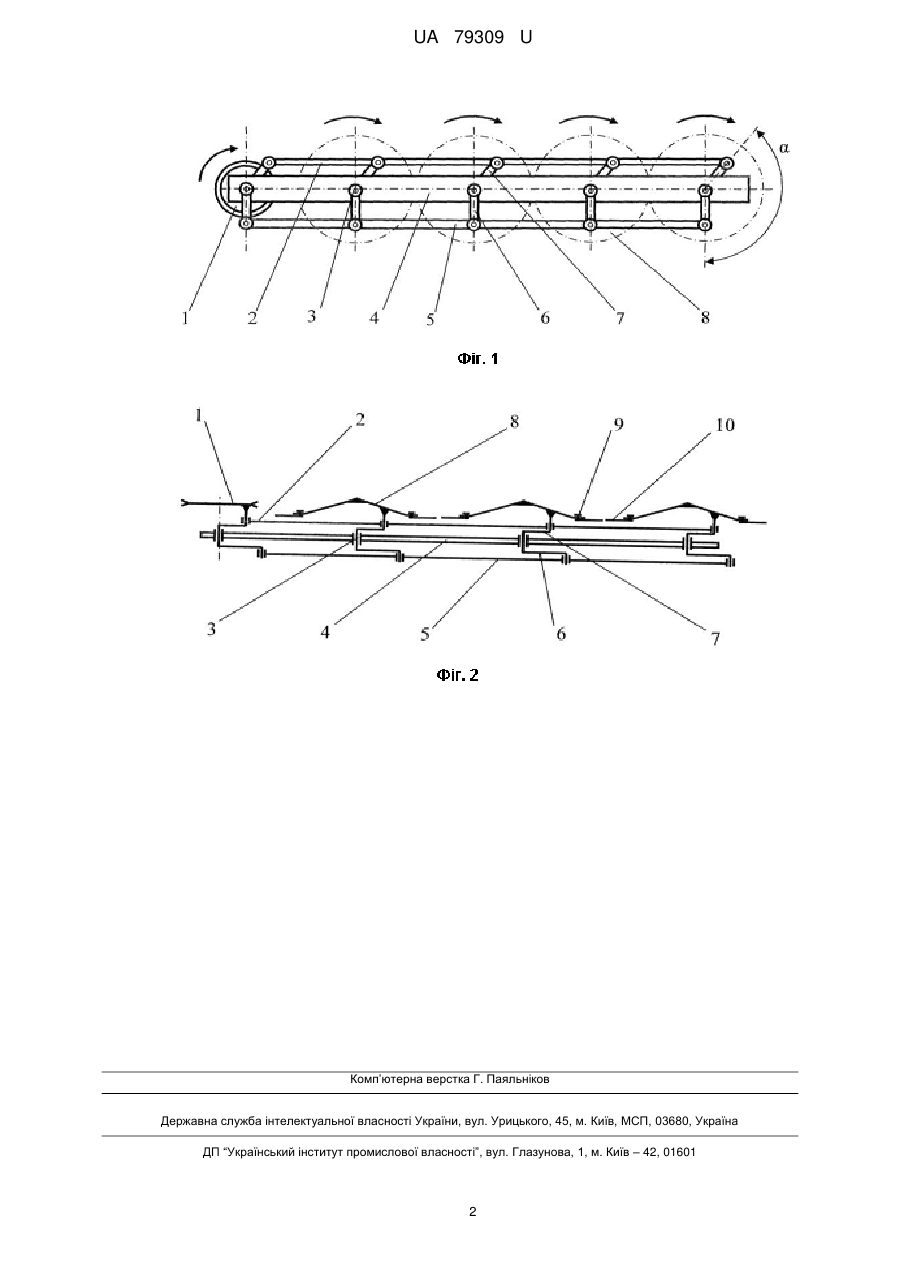

Реферат: UA 79309 U UA 79309 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування і, зокрема, до збиральної техніки і може бути використана для зрізання стебел зернових та кормових сільськогосподарських культур. Відома ротаційна косарка КРР - 1,9 "Аграмак" [Косилка роторная ременная навесная КРР 1,9 "Аграмак". Техническое описание и инструкция по эксплуатации КРР - 1,9.00.000.00 ИЭ.Сасово: ОАО "Сасовкорммаш", 2005.-18 с.], яка містить раму з начіпним пристроєм, ріжучий брус з роторами, оснащеними шарнірно встановленими ножами, привід. Недоліком цього відомого пристрою є складність та недостатня надійність, обумовлені пасовим приводом роторів. За прототип вибрана ротаційна косарка начіпна ЖТТ - 2,1/2,4 "Strige" [Косилки ротационные навесные ЖТТ - 2,1/2,4 "Strige". Руководство по эксплуатации и каталог запасных частей. – Ростов-на-Дону: Ростсельмаш, 2010.-63 с.], яка містить раму з начіпним пристроєм, ріжучий брус з роторами, оснащеними шарнірно встановленими ножами, привід. Привід роторів ріжучого бруса згаданої косарки виконаний у вигляді послідовності зубчастих передач, що спричиняє підвищену складність, недостатню надійність та високу металомісткість конструкції. Наприклад, при ширині захвату ріжучого апарату близько двох метрів, для приводу в обертальний рух п'яти роторів потрібна зубчаста передача, що має сімнадцять шестерень. Це значно ускладнює конструкцію і не дозволяє будувати ріжучі апарати значної ширини захвату. В основу корисної моделі поставлена задача вдосконалення ріжучого апарата ротаційної косарки, в якій шляхом модернізації конструктивно-технологічної схеми, основаній на новій формі конструктивних елементів, їх взаємному розташуванні та зв'язку між ними забезпечується передача крутного моменту до роторів за допомогою шарнірного механізму з ланками, що утворюють паралелограми. Поставлена задача вирішується тим, що в ротаційній косарці, що містить раму з начіпним пристроєм, ріжучий брус з роторами, оснащеними шарнірно встановленими ножами, привід, згідно з корисною моделлю, привід роторів виготовлений у вигляді механізму подвійного шарнірного паралелограма, кути  між кривошипами якого більші 0, але менші /2. Виготовлення приводів роторів ротаційної косарки у вигляді механізму подвійного шарнірного паралелограма дозволяє передати до них крутний момент за допомогою двох тяг, що суттєво спрощує конструкцію та дає можливість простим збільшенням довжин згаданих тяг будувати косарки будь-якої ширини захвату. Встановлення кривошипів валів під довільними і однаковими кутами  більшими 0, але меншими /2 дозволяє позбавитись невизначеності руху в крайніх, граничних положеннях механізму. Таким чином, реалізація заявлених відмінностей суттєво спрощує конструкцію та підвищує її надійність у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленнями. На фіг. 1 наведена схема бруса ротаційної косарки, загальний вигляд, вид знизу; на фіг. 2 наведена принципова схема приводу роторів. Запропонована ротаційна косарка містить раму з начіпним пристроєм (на фігурах не показана), до якої приєднаний брус 4. На брусі 4 встановлені ряд кривошипних валів 3, з яких, на ведучому встановлений привідний шків 1, а на ведених - ротори 8. За допомогою шарнірів 9 на роторах 8 закріплені ножі 10. Верхні кривошипи 7 кривошипних валів 3 шарнірно з'єднані між собою за допомогою тяги 2, а нижні кривошипи 6 - за допомогою тяги 5. Кут , в плані, між верхнім кривошипом 7 та нижнім кривошипом 6 виконаний більшим 0, але меншим /2. Описана вище ротаційна косарка використовується таким чином. При включенні пристрою в роботу обертальний момент від приводу енергетичного засобу (на фігурах не показаний) передається на шків 1. Від шківа 1 за допомогою кривошипного вала 3 та тяг 2 і 5, які починають здійснювати круговий плоско-паралельний рух, в обертальний рух приводяться кривошипні вали роторів 8. Під час руху ротаційної косарки вперед ножі 10 за принципом безопорного різання підрізають стебла рослин, виносять скошену масу з зони різання та укладають її в розпушений валок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Ротаційна косарка, що містить раму з начіпним пристроєм, ріжучий брус з роторами, оснащеними шарнірно встановленими ножами, привід, яка відрізняється тим, що привід роторів виготовлений у вигляді механізму подвійного шарнірного паралелограма, кути  між кривошипами якого більші 0, але менші /2. 1 UA 79309 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
