Пристрій перетворення зворотно-поступального руху у зворотно-обертальний

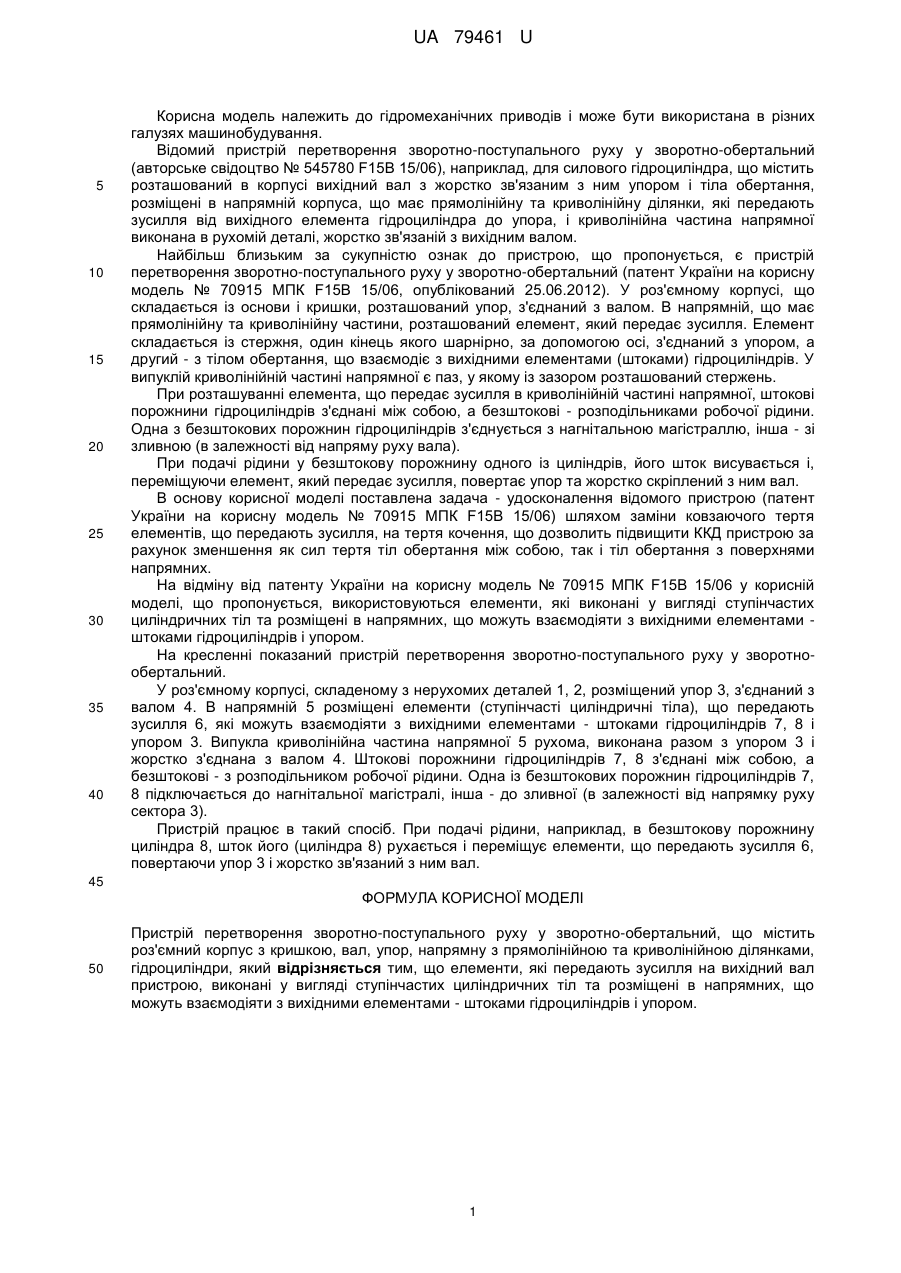

Реферат: UA 79461 U UA 79461 U 5 10 15 20 25 30 35 40 Корисна модель належить до гідромеханічних приводів і може бути використана в різних галузях машинобудування. Відомий пристрій перетворення зворотно-поступального руху у зворотно-обертальний (авторське свідоцтво № 545780 F15В 15/06), наприклад, для силового гідроциліндра, що містить розташований в корпусі вихідний вал з жорстко зв'язаним з ним упором і тіла обертання, розміщені в напрямній корпуса, що має прямолінійну та криволінійну ділянки, які передають зусилля від вихідного елемента гідроциліндра до упора, і криволінійна частина напрямної виконана в рухомій деталі, жорстко зв'язаній з вихідним валом. Найбільш близьким за сукупністю ознак до пристрою, що пропонується, є пристрій перетворення зворотно-поступального руху у зворотно-обертальний (патент України на корисну модель № 70915 МПК F15B 15/06, опублікований 25.06.2012). У роз'ємному корпусі, що складається із основи і кришки, розташований упор, з'єднаний з валом. В напрямній, що має прямолінійну та криволінійну частини, розташований елемент, який передає зусилля. Елемент складається із стержня, один кінець якого шарнірно, за допомогою осі, з'єднаний з упором, а другий - з тілом обертання, що взаємодіє з вихідними елементами (штоками) гідроциліндрів. У випуклій криволінійній частині напрямної є паз, у якому із зазором розташований стержень. При розташуванні елемента, що передає зусилля в криволінійній частині напрямної, штокові порожнини гідроциліндрів з'єднані між собою, а безштокові - розподільниками робочої рідини. Одна з безштокових порожнин гідроциліндрів з'єднується з нагнітальною магістраллю, інша - зі зливною (в залежності від напряму руху вала). При подачі рідини у безштокову порожнину одного із циліндрів, його шток висувається і, переміщуючи елемент, який передає зусилля, повертає упор та жорстко скріплений з ним вал. В основу корисної моделі поставлена задача - удосконалення відомого пристрою (патент України на корисну модель № 70915 МПК F15B 15/06) шляхом заміни ковзаючого тертя елементів, що передають зусилля, на тертя кочення, що дозволить підвищити ККД пристрою за рахунок зменшення як сил тертя тіл обертання між собою, так і тіл обертання з поверхнями напрямних. На відміну від патенту України на корисну модель № 70915 МПК F15B 15/06 у корисній моделі, що пропонується, використовуються елементи, які виконані у вигляді ступінчастих циліндричних тіл та розміщені в напрямних, що можуть взаємодіяти з вихідними елементами штоками гідроциліндрів і упором. На кресленні показаний пристрій перетворення зворотно-поступального руху у зворотнообертальний. У роз'ємному корпусі, складеному з нерухомих деталей 1, 2, розміщений упор 3, з'єднаний з валом 4. В напрямній 5 розміщені елементи (ступінчасті циліндричні тіла), що передають зусилля 6, які можуть взаємодіяти з вихідними елементами - штоками гідроциліндрів 7, 8 і упором 3. Випукла криволінійна частина напрямної 5 рухома, виконана разом з упором 3 і жорстко з'єднана з валом 4. Штокові порожнини гідроциліндрів 7, 8 з'єднані між собою, а безштокові - з розподільником робочої рідини. Одна із безштокових порожнин гідроциліндрів 7, 8 підключається до нагнітальної магістралі, інша - до зливної (в залежності від напрямку руху сектора 3). Пристрій працює в такий спосіб. При подачі рідини, наприклад, в безштокову порожнину циліндра 8, шток його (циліндра 8) рухається і переміщує елементи, що передають зусилля 6, повертаючи упор 3 і жорстко зв'язаний з ним вал. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій перетворення зворотно-поступального руху у зворотно-обертальний, що містить роз'ємний корпус з кришкою, вал, упор, напрямну з прямолінійною та криволінійною ділянками, гідроциліндри, який відрізняється тим, що елементи, які передають зусилля на вихідний вал пристрою, виконані у вигляді ступінчастих циліндричних тіл та розміщені в напрямних, що можуть взаємодіяти з вихідними елементами - штоками гідроциліндрів і упором. 1 UA 79461 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
