Робоче обладнання екскаватора

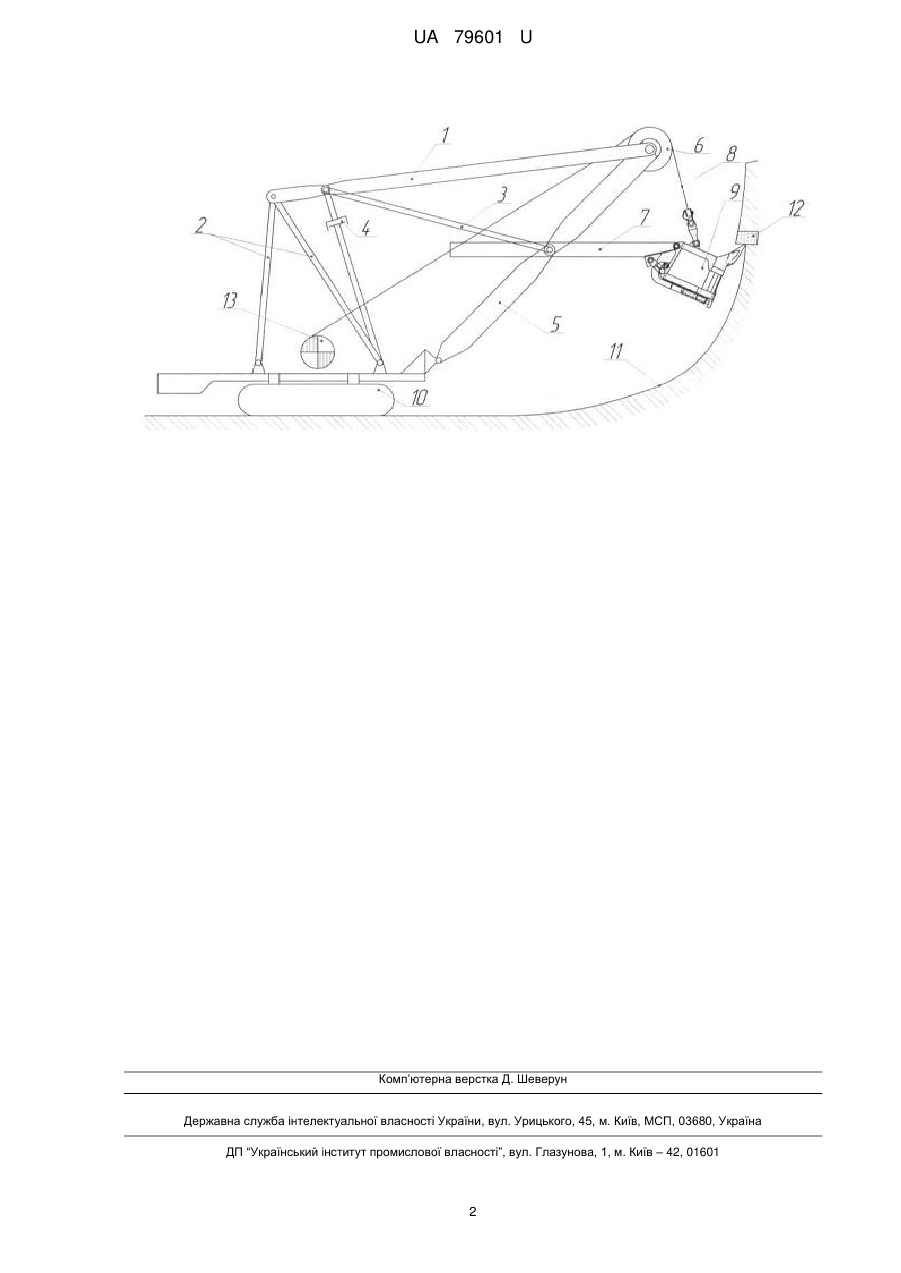

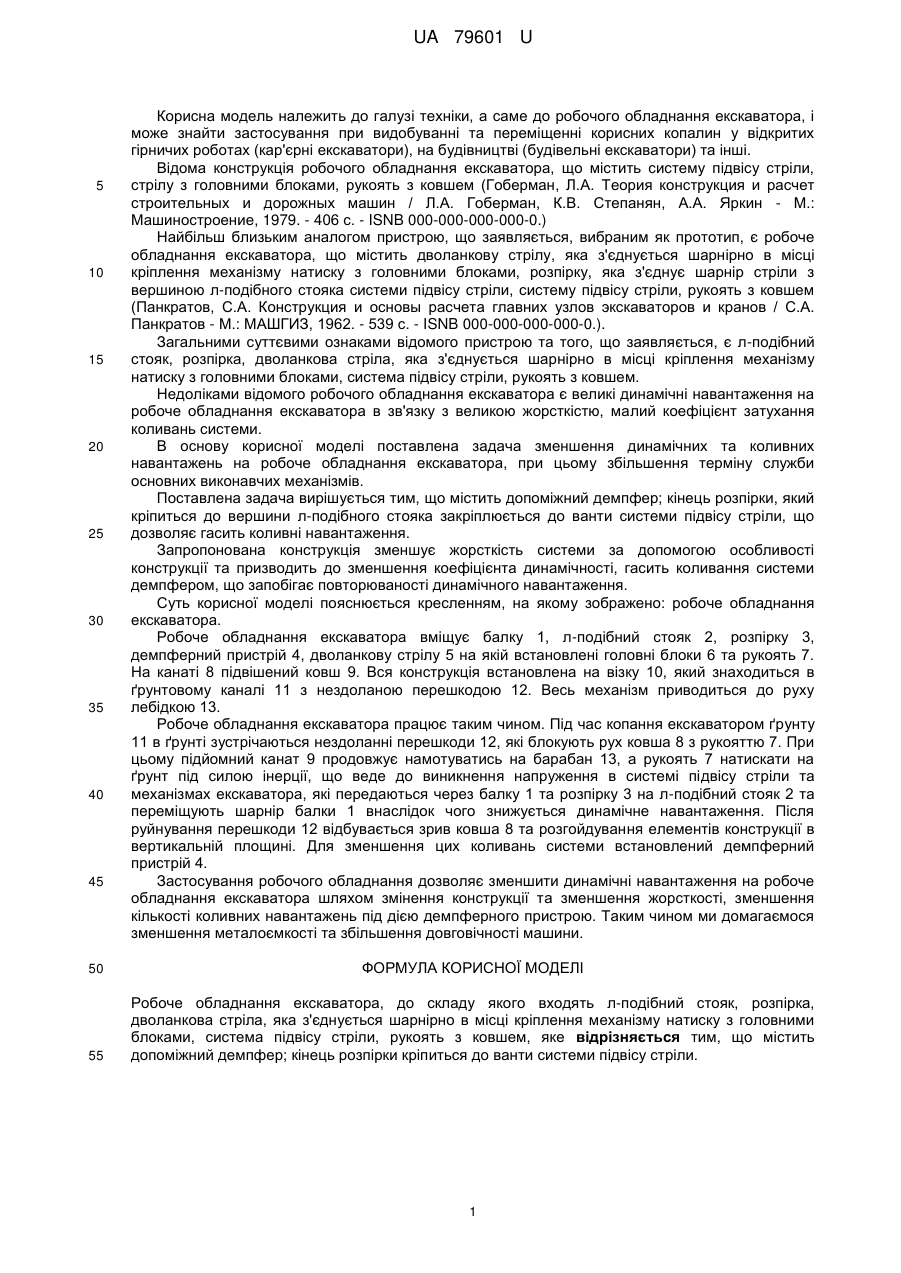

Реферат: UA 79601 U UA 79601 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі техніки, а саме до робочого обладнання екскаватора, і може знайти застосування при видобуванні та переміщенні корисних копалин у відкритих гірничих роботах (кар'єрні екскаватори), на будівництві (будівельні екскаватори) та інші. Відома конструкція робочого обладнання екскаватора, що містить систему підвісу стріли, стрілу з головними блоками, рукоять з ковшем (Гоберман, Л.А. Теория конструкция и расчет строительных и дорожных машин / Л.А. Гоберман, К.В. Степанян, А.А. Яркин - М.: Машиностроение, 1979. - 406 с. - ISNB 000-000-000-000-0.) Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є робоче обладнання екскаватора, що містить дволанкову стрілу, яка з'єднується шарнірно в місці кріплення механізму натиску з головними блоками, розпірку, яка з'єднує шарнір стріли з вершиною л-подібного стояка системи підвісу стріли, систему підвісу стріли, рукоять з ковшем (Панкратов, С.А. Конструкция и основы расчета главних узлов экскаваторов и кранов / С.А. Панкратов - М.: МАШГИЗ, 1962. - 539 с. - ISNB 000-000-000-000-0.). Загальними суттєвими ознаками відомого пристрою та того, що заявляється, є л-подібний стояк, розпірка, дволанкова стріла, яка з'єднується шарнірно в місці кріплення механізму натиску з головними блоками, система підвісу стріли, рукоять з ковшем. Недоліками відомого робочого обладнання екскаватора є великі динамічні навантаження на робоче обладнання екскаватора в зв'язку з великою жорсткістю, малий коефіцієнт затухання коливань системи. В основу корисної моделі поставлена задача зменшення динамічних та коливних навантажень на робоче обладнання екскаватора, при цьому збільшення терміну служби основних виконавчих механізмів. Поставлена задача вирішується тим, що містить допоміжний демпфер; кінець розпірки, який кріпиться до вершини л-подібного стояка закріплюється до ванти системи підвісу стріли, що дозволяє гасить коливні навантаження. Запропонована конструкція зменшує жорсткість системи за допомогою особливості конструкції та призводить до зменшення коефіцієнта динамічності, гасить коливання системи демпфером, що запобігає повторюваності динамічного навантаження. Суть корисної моделі пояснюється кресленням, на якому зображено: робоче обладнання екскаватора. Робоче обладнання екскаватора вміщує балку 1, л-подібний стояк 2, розпірку 3, демпферний пристрій 4, дволанкову стрілу 5 на якій встановлені головні блоки 6 та рукоять 7. На канаті 8 підвішений ковш 9. Вся конструкція встановлена на візку 10, який знаходиться в ґрунтовому каналі 11 з нездоланою перешкодою 12. Весь механізм приводиться до руху лебідкою 13. Робоче обладнання екскаватора працює таким чином. Під час копання екскаватором ґрунту 11 в ґрунті зустрічаються нездоланні перешкоди 12, які блокують рух ковша 8 з рукояттю 7. При цьому підйомний канат 9 продовжує намотуватись на барабан 13, а рукоять 7 натискати на ґрунт під силою інерції, що веде до виникнення напруження в системі підвісу стріли та механізмах екскаватора, які передаються через балку 1 та розпірку 3 на л-подібний стояк 2 та переміщують шарнір балки 1 внаслідок чого знижується динамічне навантаження. Після руйнування перешкоди 12 відбувається зрив ковша 8 та розгойдування елементів конструкції в вертикальній площині. Для зменшення цих коливань системи встановлений демпферний пристрій 4. Застосування робочого обладнання дозволяє зменшити динамічні навантаження на робоче обладнання екскаватора шляхом змінення конструкції та зменшення жорсткості, зменшення кількості коливних навантажень під дією демпферного пристрою. Таким чином ми домагаємося зменшення металоємкості та збільшення довговічності машини. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Робоче обладнання екскаватора, до складу якого входять л-подібний стояк, розпірка, дволанкова стріла, яка з'єднується шарнірно в місці кріплення механізму натиску з головними блоками, система підвісу стріли, рукоять з ковшем, яке відрізняється тим, що містить допоміжний демпфер; кінець розпірки кріпиться до ванти системи підвісу стріли. 1 UA 79601 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
