Екструдер

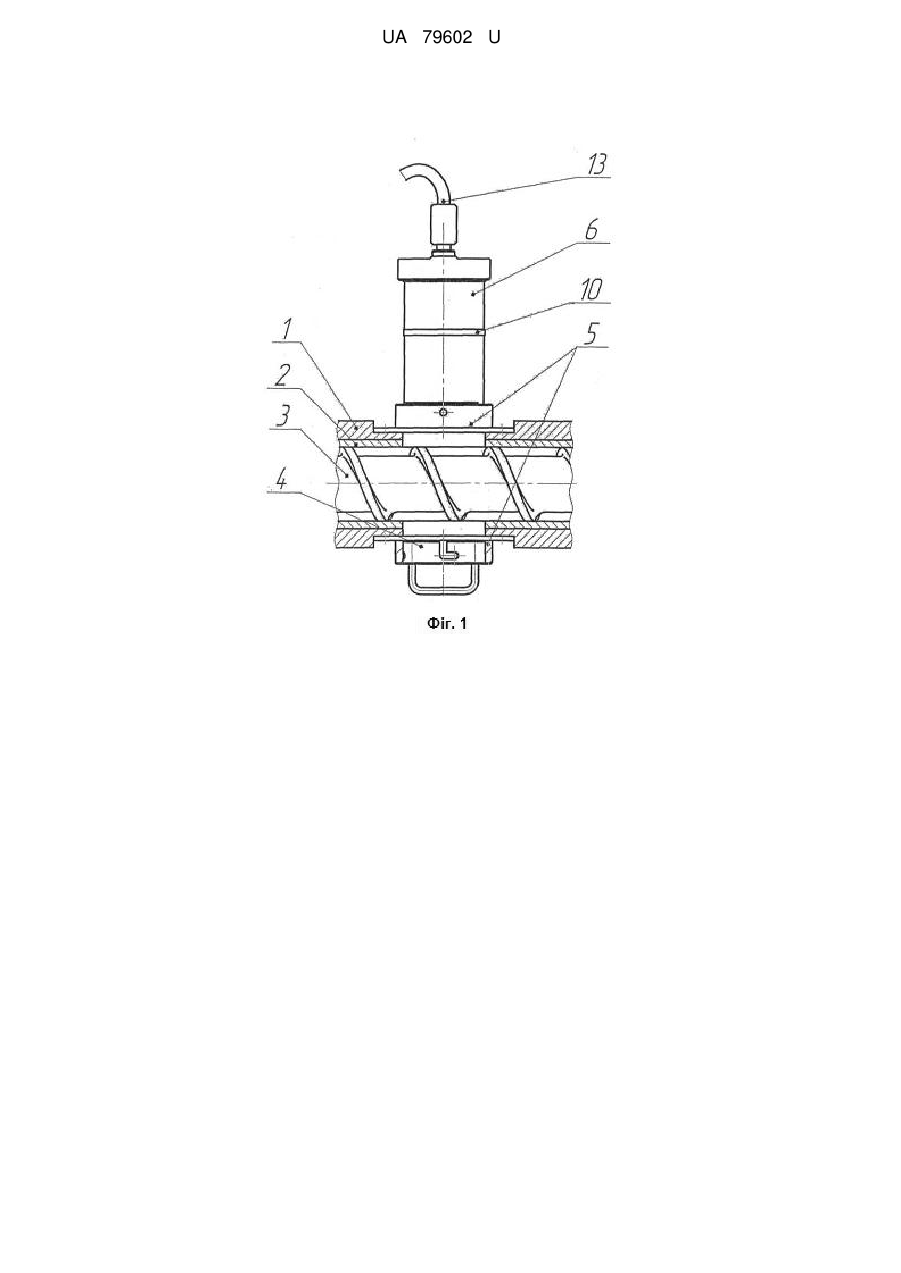

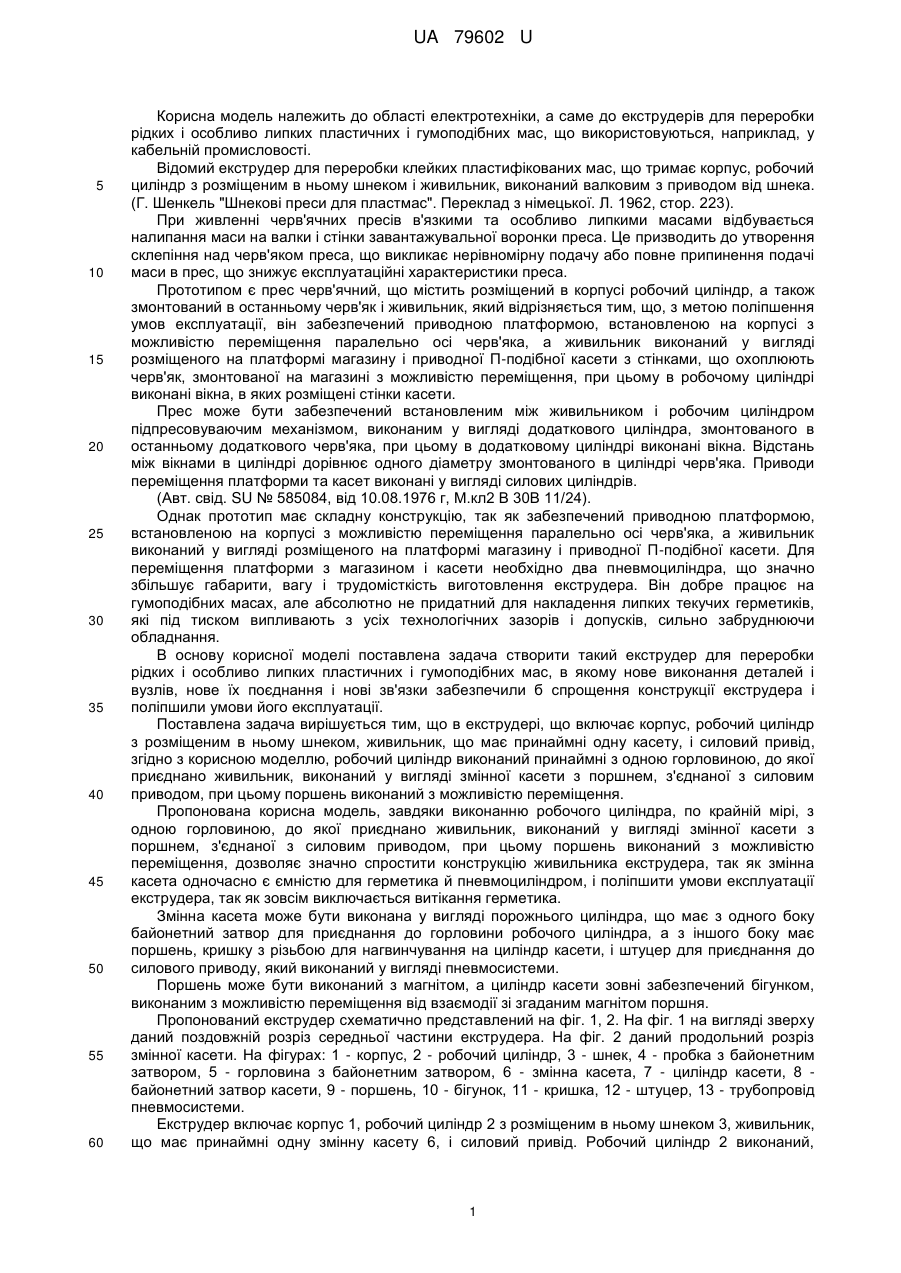

Реферат: Екструдер включає корпус, робочий циліндр з розміщеним в ньому шнеком, живильник, що має принаймні одну касету, і силовий привід. Робочий циліндр виконаний принаймні з одною горловиною, до якої приєднаний живильник, виконаний у вигляді змінної касети з поршнем, з'єднаної з силовим приводом. При цьому поршень виконаний з можливістю переміщення. UA 79602 U (54) ЕКСТРУДЕР UA 79602 U UA 79602 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки, а саме до екструдерів для переробки рідких і особливо липких пластичних і гумоподібних мас, що використовуються, наприклад, у кабельній промисловості. Відомий екструдер для переробки клейких пластифікованих мас, що тримає корпус, робочий циліндр з розміщеним в ньому шнеком і живильник, виконаний валковим з приводом від шнека. (Г. Шенкель "Шнекові преси для пластмас". Переклад з німецької. Л. 1962, стор. 223). При живленні черв'ячних пресів в'язкими та особливо липкими масами відбувається налипання маси на валки і стінки завантажувальної воронки преса. Це призводить до утворення склепіння над черв'яком преса, що викликає нерівномірну подачу або повне припинення подачі маси в прес, що знижує експлуатаційні характеристики преса. Прототипом є прес черв'ячний, що містить розміщений в корпусі робочий циліндр, а також змонтований в останньому черв'як і живильник, який відрізняється тим, що, з метою поліпшення умов експлуатації, він забезпечений приводною платформою, встановленою на корпусі з можливістю переміщення паралельно осі черв'яка, а живильник виконаний у вигляді розміщеного на платформі магазину і приводної П-подібної касети з стінками, що охоплюють черв'як, змонтованої на магазині з можливістю переміщення, при цьому в робочому циліндрі виконані вікна, в яких розміщені стінки касети. Прес може бути забезпечений встановленим між живильником і робочим циліндром підпресовуваючим механізмом, виконаним у вигляді додаткового циліндра, змонтованого в останньому додаткового черв'яка, при цьому в додатковому циліндрі виконані вікна. Відстань між вікнами в циліндрі дорівнює одного діаметру змонтованого в циліндрі черв'яка. Приводи переміщення платформи та касет виконані у вигляді силових циліндрів. (Авт. свід. SU № 585084, від 10.08.1976 г, М.кл2 В 30В 11/24). Однак прототип має складну конструкцію, так як забезпечений приводною платформою, встановленою на корпусі з можливістю переміщення паралельно осі черв'яка, а живильник виконаний у вигляді розміщеного на платформі магазину і приводної П-подібної касети. Для переміщення платформи з магазином і касети необхідно два пневмоциліндра, що значно збільшує габарити, вагу і трудомісткість виготовлення екструдера. Він добре працює на гумоподібних масах, але абсолютно не придатний для накладення липких текучих герметиків, які під тиском випливають з усіх технологічних зазорів і допусків, сильно забруднюючи обладнання. В основу корисної моделі поставлена задача створити такий екструдер для переробки рідких і особливо липких пластичних і гумоподібних мас, в якому нове виконання деталей і вузлів, нове їх поєднання і нові зв'язки забезпечили б спрощення конструкції екструдера і поліпшили умови його експлуатації. Поставлена задача вирішується тим, що в екструдері, що включає корпус, робочий циліндр з розміщеним в ньому шнеком, живильник, що має принаймні одну касету, і силовий привід, згідно з корисною моделлю, робочий циліндр виконаний принаймні з одною горловиною, до якої приєднано живильник, виконаний у вигляді змінної касети з поршнем, з'єднаної з силовим приводом, при цьому поршень виконаний з можливістю переміщення. Пропонована корисна модель, завдяки виконанню робочого циліндра, по крайній мірі, з одною горловиною, до якої приєднано живильник, виконаний у вигляді змінної касети з поршнем, з'єднаної з силовим приводом, при цьому поршень виконаний з можливістю переміщення, дозволяє значно спростити конструкцію живильника екструдера, так як змінна касета одночасно є ємністю для герметика й пневмоциліндром, і поліпшити умови експлуатації екструдера, так як зовсім виключається витікання герметика. Змінна касета може бути виконана у вигляді порожнього циліндра, що має з одного боку байонетний затвор для приєднання до горловини робочого циліндра, а з іншого боку має поршень, кришку з різьбою для нагвинчування на циліндр касети, і штуцер для приєднання до силового приводу, який виконаний у вигляді пневмосистеми. Поршень може бути виконаний з магнітом, а циліндр касети зовні забезпечений бігунком, виконаним з можливістю переміщення від взаємодії зі згаданим магнітом поршня. Пропонований екструдер схематично представлений на фіг. 1, 2. На фіг. 1 на вигляді зверху даний поздовжній розріз середньої частини екструдера. На фіг. 2 даний продольний розріз змінної касети. На фігурах: 1 - корпус, 2 - робочий циліндр, 3 - шнек, 4 - пробка з байонетним затвором, 5 - горловина з байонетним затвором, 6 - змінна касета, 7 - циліндр касети, 8 байонетний затвор касети, 9 - поршень, 10 - бігунок, 11 - кришка, 12 - штуцер, 13 - трубопровід пневмосистеми. Екструдер включає корпус 1, робочий циліндр 2 з розміщеним в ньому шнеком 3, живильник, що має принаймні одну змінну касету 6, і силовий привід. Робочий циліндр 2 виконаний, 1 UA 79602 U 5 10 15 20 25 принаймні, з одною горловиною 5, до якої приєднано живильник, виконаний у вигляді змінної касети 6 з поршнем 9, з'єднаної з силовим приводом, при цьому поршень 9 виконаний з можливістю переміщення. Приклад. Екструдер (фіг. 1) містить корпус 1, робочий циліндр 2 з розміщеним в ньому шнеком 3, живильник, що має одну змінну касету 6, і силовий привод. Робочий циліндр 2 має дві горловини, одна з яких закрита пробкою 4 з байонетним затвором, а до іншої горловині 5 з байонетним затвором приєднаний живильник, виконаний у вигляді змінної касети 6. Змінна касета 6 (фіг. 2) має порожній циліндр 7 з нержавіючої сталі, забезпечений з одного боку байонетним затвором 8 для приєднання до горловини 5 з байонетним затвором, а з іншого боку забезпечений різьбою для нагвинчування кришки 11. Кришка 11 забезпечена різьбою для з'єднання з штуцером 12 і трубопроводом 13 силового приводу, який виконаний у вигляді пневмосистеми. Порожній циліндр 7 касети 6 всередині забезпечений поршнем 9, який виконаний з магнітом, завжди зверненим до кришки 11, а зовні забезпечений бігунком 10 у вигляді плоского металевого кільця, яке вільно переміщається по циліндру 7 і вказує місцезнаходження поршня 9 в циліндрі 7. Робота екструдера полягає в наступному. Попередньо заповнену, наприклад, липким герметиком, касету 6 спочатку під'єднують за допомогою байонетного затвора 8 до байонетного затвору горловини 5 робочого циліндра 2, а потім за допомогою штуцера 12 до швидкоз'ємного затвору (на фіг. умовно не показаний) трубопроводу 13 пневмосистеми. Касета 6 одночасно є ємністю для герметика й пневмоциліндром. При відкритті двоходового крана (на фіг. умовно не показаний) стиснене повітря з пневмосистеми 13 потрапляє в першу або другу касету 6, при цьому повітря тисне на поршень 9 і переміщує герметик в зону робочого циліндра 2 для автоматичного живлення екструдера герметиком. Бігунок 10 вільно переміщається по циліндру 7 і вказує місцезнаходження поршня 9 в циліндрі, а значить і кількість герметика в касеті 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 1. Екструдер, що включає корпус, робочий циліндр з розміщеним в ньому шнеком, живильник, що має принаймні одну касету, і силовий привід, який відрізняється тим, що робочий циліндр виконаний принаймні з одною горловиною, до якої приєднаний живильник, виконаний у вигляді змінної касети з поршнем, з'єднаної з силовим приводом, при цьому поршень виконаний з можливістю переміщення. 2. Екструдер за п. 1, який відрізняється тим, що змінна касета виконана в вигляді порожнього циліндра, що має з одного боку байонетний затвор для приєднання до горловини робочого циліндра, а з іншого боку має поршень, кришку з різьбою для нагвинчування на циліндр касети і штуцер для приєднання до силового приводу, який виконаний у вигляді пневмосистеми. 3. Екструдер за п. 2, який відрізняється тим, що поршень виконаний з магнітом, а циліндр касети зовні забезпечений бігунком, виконаним з можливістю переміщення від взаємодії зі згаданим магнітом поршня. 2 UA 79602 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
