Дужка для перенесення посудини

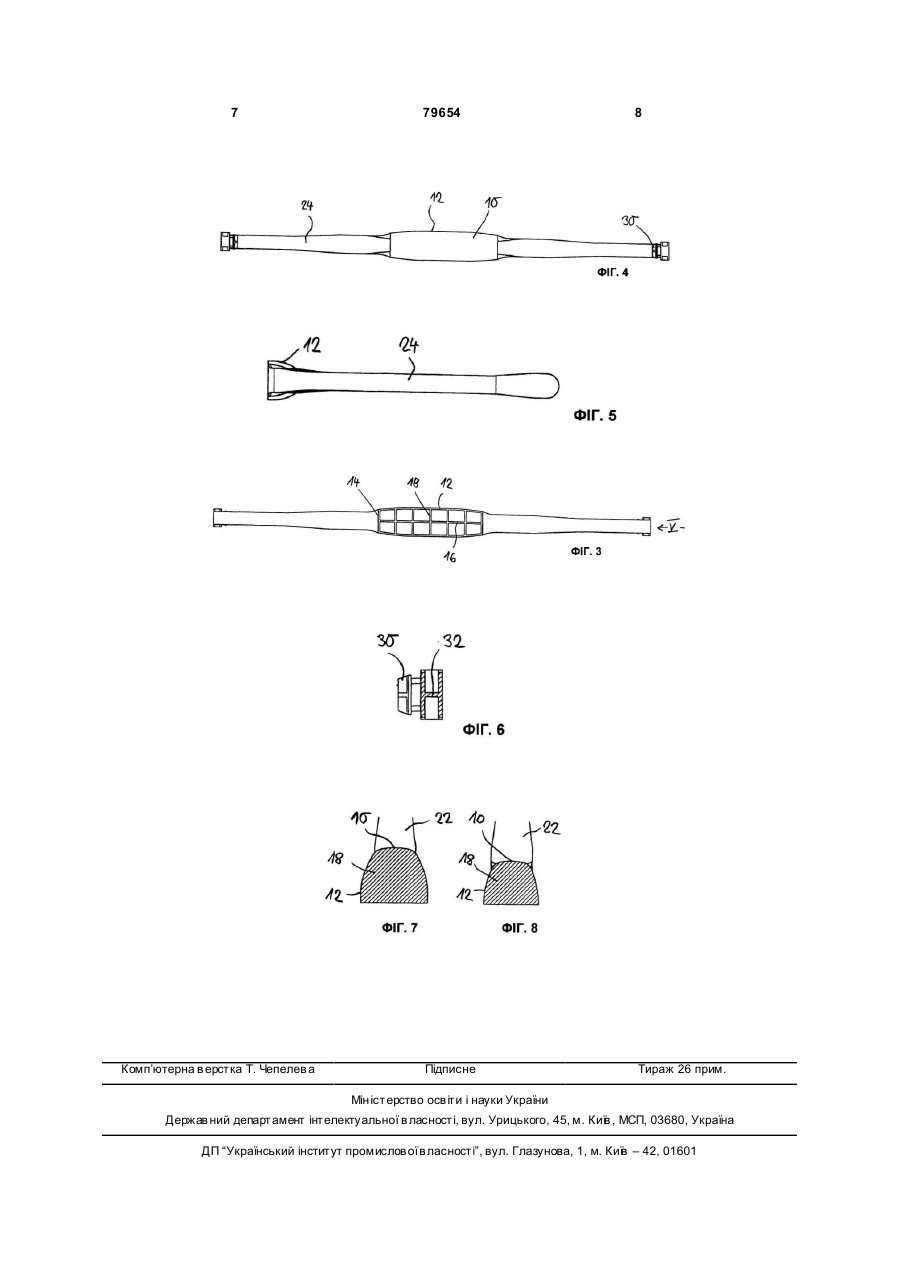

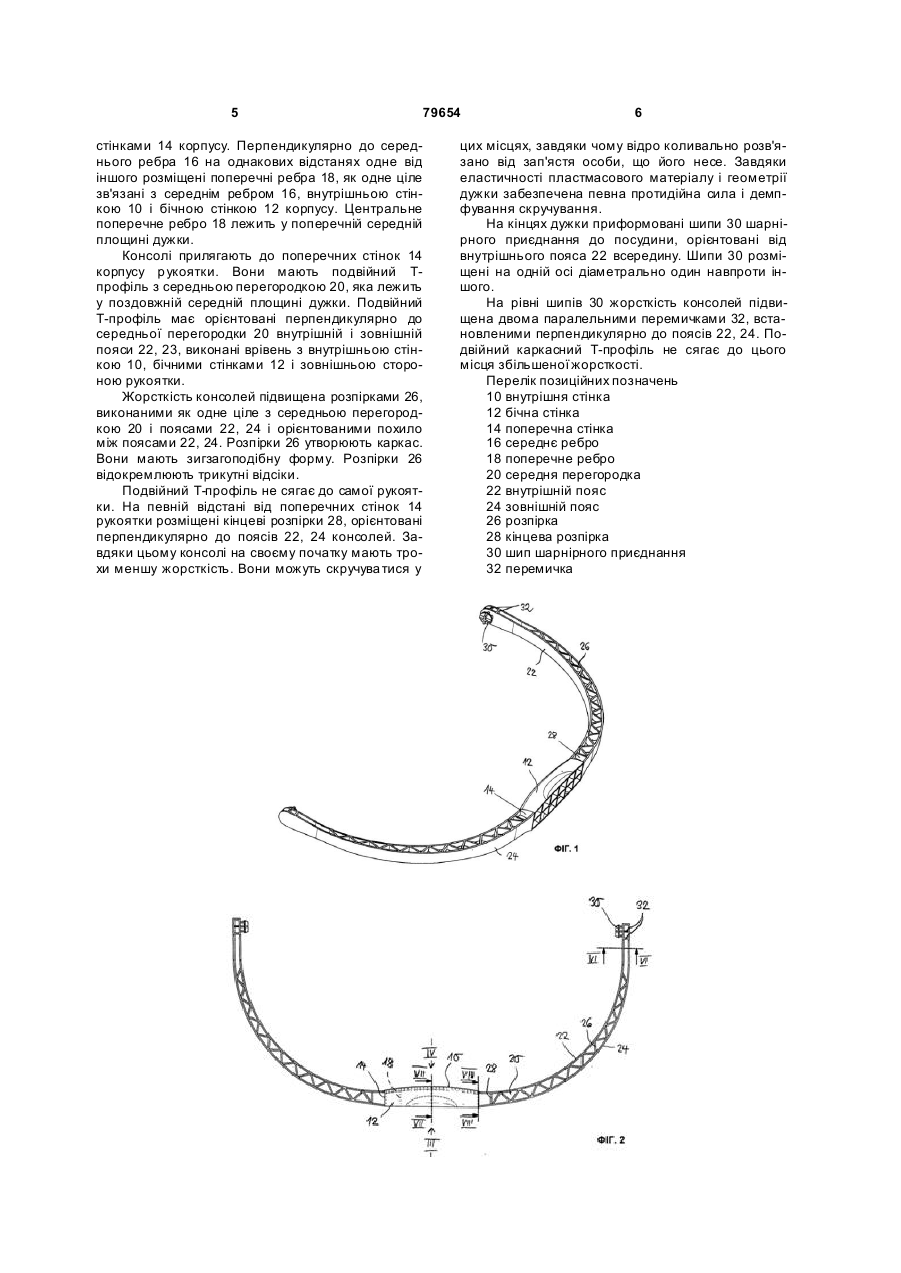

1. Дужка для перенесення посудини, яка має рукоятку посередині і зігнута таким чином, що вона охоплює посудину, на якій вона шарнірно встановлена спереду і ззаду своїми кінцями, яка відрізняється тим, що дужка виконана як суцільна пластмасова деталь, яка має рукоятку і прилеглі до неї спереду і ззаду консолі, консолі мають підвищуючий їх жорсткість каркасний профіль, який для забезпечення скручування з певним демпфіруванням не впритул прилягає до рукоятки. 2. Дужка за п.1, яка відрізняється тим, що рукоятка виконана порожнистою, відкритою назовні, з ребрами (16, 18) жорсткості. 3. Дужка за п.2, яка відрізняється тим, що рукоятка має середнє ребро (16) і орієнтоване перпендикулярно до нього поперечне ребро (18). 4. Дужка за одним із пп.1-3, яка відрізняється тим, що рукоятка має бічні стінки (12), опуклі назовні відносно консолей, опуклу всередину дужки внутрішню стінку (10) і поперечні стінки (14) на кінцях. C2 2 UA 1 3 79654 ють спереду і ззаду, а відро має можливість гойдатися збоку вбік. Опукла сторона дужки, орієнтована при перенесенні посудини догори, в подальшому називається зовнішньою стороною, а ввігнута сторона дужки називається внутрішньою стороною. Дужка дзеркально симетрична відносно своєї поздовжньої середньої площини, а також поперечної середньої площини. Тому терміни "спереду" і "ззаду" є взаємозамінними. Задачею винаходу є розробка дужки для перенесення вказаного вище виду, виконаної ергономічно, зручною у користуванні, простої і економічної у виготовленні, придатної для утилізації, легко оснащуваної додатковими елементами для виконання додаткових функцій. Дужка для перенесення посудини, яка вирішує цю задачу, є суцільним пластмасовим виробом, що має рукоятку і консолі, виконані як її продовження вперед і назад. Для підвищення жорсткості консолі мають каркасний профіль, який не повністю досягає до рукоятки. Виготовлення дужки повністю із пластмаси дає суттєві переваги. Оскільки посудини також виготовляють із пластмаси, виготовлення і складання перебувають в одних руках. Для виготовлення дужки може бути використана та ж сама пластмаса, що і для виготовлення посудини. Таким чином отримують придатну для утилізації однокомпонентну тару. Завдяки каркасному профілю, що підвищує жорсткість дужки, економиться матеріал і досягається висока жорсткість. Завдяки тому, що каркасний профіль не повністю сягає рукоятки, в місці стикування рукоятки і консолей відбувається еластичне кручення, демпфування якого може бути встановлене таким, що забезпечується коливальна розв'язка посудини від зап'ястя людини, що її несе. Таким чином забезпечується зменшене навантаження і зручність перенесення. У переважній формі виконання рукоятка виконана порожнистою, відкритою догори, оснащеною для жорсткості ребрами. Завдяки цьому економиться матеріал. У переважній формі виконання рукоятка має середнє ребро і орієнтовані перпендикулярно до неї поперечні ребра. У переважній формі виконання рукоятка має бічні стінки, опуклі назовні відносно консолей, опуклу всередину дужки внутрішню стінку і поперечні стінки на кінцях. У переважній формі виконання рукоятка розширюється зсередини назовні і звужується від зеніту дужки назад і вперед. Завдяки цьому вона має ергономічно сприятливу форму. У переважній формі виконання рукоятка виконана зовні плоскою. Завдяки цьому ребра, призначені для підвищення жорсткості рукоятки, не врізаються в руку. У переважній формі виконання консолі мають подвійний Т-профіль з середньою перегородкою, перпендикулярно до неї орієнтованими зовнішнім і внутрішнім поясами і розміщеними між ними похилими розпірками, з'єднаними з середньою перегородкою. 4 У переважній формі виконання розпірки розміщені зигзагоподібно. Вони утворюють трикутні відсіки. У переважній формі виконання пояси консолей прилягають до поперечних стінок рукоятки, причому вони виконані врівень із внутрішньою стінкою, бічними стінками і зовнішньою стороною рукоятки. Поперечні стінки рукоятки розміщені на певній відстані навпроти кінцевих розпірок консолей. Кінцеві розпірки орієнтовані переважно перпендикулярно до поясів консолей. У переважній формі виконання на кінцях консолей між поясами виконані елементи для підвищення жорсткості, а до внутрішнього поясу приформовані орієнтовані всередину дужки шипи шарнірного з'єднання. Каркасний профіль консолей не досягає до місця підвищеної жорсткості. У цьому немає потреби, оскільки кінці консолей навантажені в основному на розтяг. Підвищення жорсткості дозволяє точно розрахува ти пружну еластичність, необхідну для приєднання дужки до посудини. У переважній формі виконання дужка оснащена механізмом для піднімання кришки посудини. Нижче винахід докладніше пояснюється з використанням прикладу виконання, представленого на ілюстраціях. На них зображено: Фіг.1. вид дужки у перспективі; Фіг.2. вид дужки збоку; Фіг.3. вид дужки ззовні у напрямку III згідно з Фіг.2; Фіг.4. вид дужки зсередини у напрямку IV згідно з Фіг.3; Фіг.5. вид дужки спереду у напрямку V згідно з Фіг.3; Фіг.6. переріз кінця дужки по лінії VI-VI згідно з Фіг.2; Фіг.7. і Фіг.8 перерізи рукоятки дужки по лініях VII-VII і VIII-VIII згідно з Фіг.2. Дужка для перенесення посудини є пластмасовим виробом, виконаним як одне ціле методом лиття під тиском. Вона має форму дуги кола трохи більше, ніж 180°, а у зеніті радіально вигнута і сплощена. Верхня частина дужки утворює рукоятку. Приєднані до неї спереду і ззаду частини в подальшому називаються консолями. Дужка дзеркально симетрична відносно поздовжньої середньої площини, паралельної площині Фіг.2, і відносно перпендикулярної до неї поперечної середньої площини. Рукоятка має відкритий з опуклої зовнішньої сторони дужки корпус з напівовальним поперечним перерізом. Корпус обмежений внутрішньою стінкою 10, бічними стінками 12 і поперечними стінками 14. Корпус має максимальну ширину в зеніті дужки. Корпус розширюється зсередини назовні і звужується від зеніту вперед і назад. Внутрішня стінка 10 опукло вигнута всередину. Бічні стінки 12 корпуса з опуклим вигином видаються в боки. Зовні корпус плоский. Жорсткість корпусу рукоятки підвищена ребрами 16, 18, які займають усю висоту внутрішнього простору корпусу. Розміщене у поздовжній середній площині дужки середнє ребро 16 як одне ціле зв'язане з внутрішньою стінкою 10 і з поперечними 5 79654 стінками 14 корпусу. Перпендикулярно до середнього ребра 16 на однакових відстанях одне від іншого розміщені поперечні ребра 18, як одне ціле зв'язані з середнім ребром 16, внутрішньою стінкою 10 і бічною стінкою 12 корпусу. Центральне поперечне ребро 18 лежить у поперечній середній площині дужки. Консолі прилягають до поперечних стінок 14 корпусу р укоятки. Вони мають подвійний Тпрофіль з середньою перегородкою 20, яка лежить у поздовжній середній площині дужки. Подвійний Т-профіль має орієнтовані перпендикулярно до середньої перегородки 20 внутрішній і зовнішній пояси 22, 23, виконані врівень з внутрішньою стінкою 10, бічними стінками 12 і зовнішньою стороною рукоятки. Жорсткість консолей підвищена розпірками 26, виконаними як одне ціле з середньою перегородкою 20 і поясами 22, 24 і орієнтованими похило між поясами 22, 24. Розпірки 26 утворюють каркас. Вони мають зигзагоподібну форму. Розпірки 26 відокремлюють трикутні відсіки. Подвійний Т-профіль не сягає до самої рукоятки. На певній відстані від поперечних стінок 14 рукоятки розміщені кінцеві розпірки 28, орієнтовані перпендикулярно до поясів 22, 24 консолей. Завдяки цьому консолі на своєму початку мають трохи меншу жорсткість. Вони можуть скручува тися у 6 цих місцях, завдяки чому відро коливально розв'язано від зап'ястя особи, що його несе. Завдяки еластичності пластмасового матеріалу і геометрії дужки забезпечена певна протидійна сила і демпфування скручування. На кінцях дужки приформовані шипи 30 шарнірного приєднання до посудини, орієнтовані від внутрішнього пояса 22 всередину. Шипи 30 розміщені на одній осі діаметрально один навпроти іншого. На рівні шипів 30 жорсткість консолей підвищена двома паралельними перемичками 32, встановленими перпендикулярно до поясів 22, 24. Подвійний каркасний Т-профіль не сягає до цього місця збільшеної жорсткості. Перелік позиційних позначень 10 внутрішня стінка 12 бічна стінка 14 поперечна стінка 16 середнє ребро 18 поперечне ребро 20 середня перегородка 22 внутрішній пояс 24 зовнішній пояс 26 розпірка 28 кінцева розпірка 30 шип шарнірного приєднання 32 перемичка 7 Комп’ютерна в ерстка Т. Чепелев а 79654 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
