Ємність для металургійної обробки доменного чавуну, розплаву сталі, зокрема конвертер

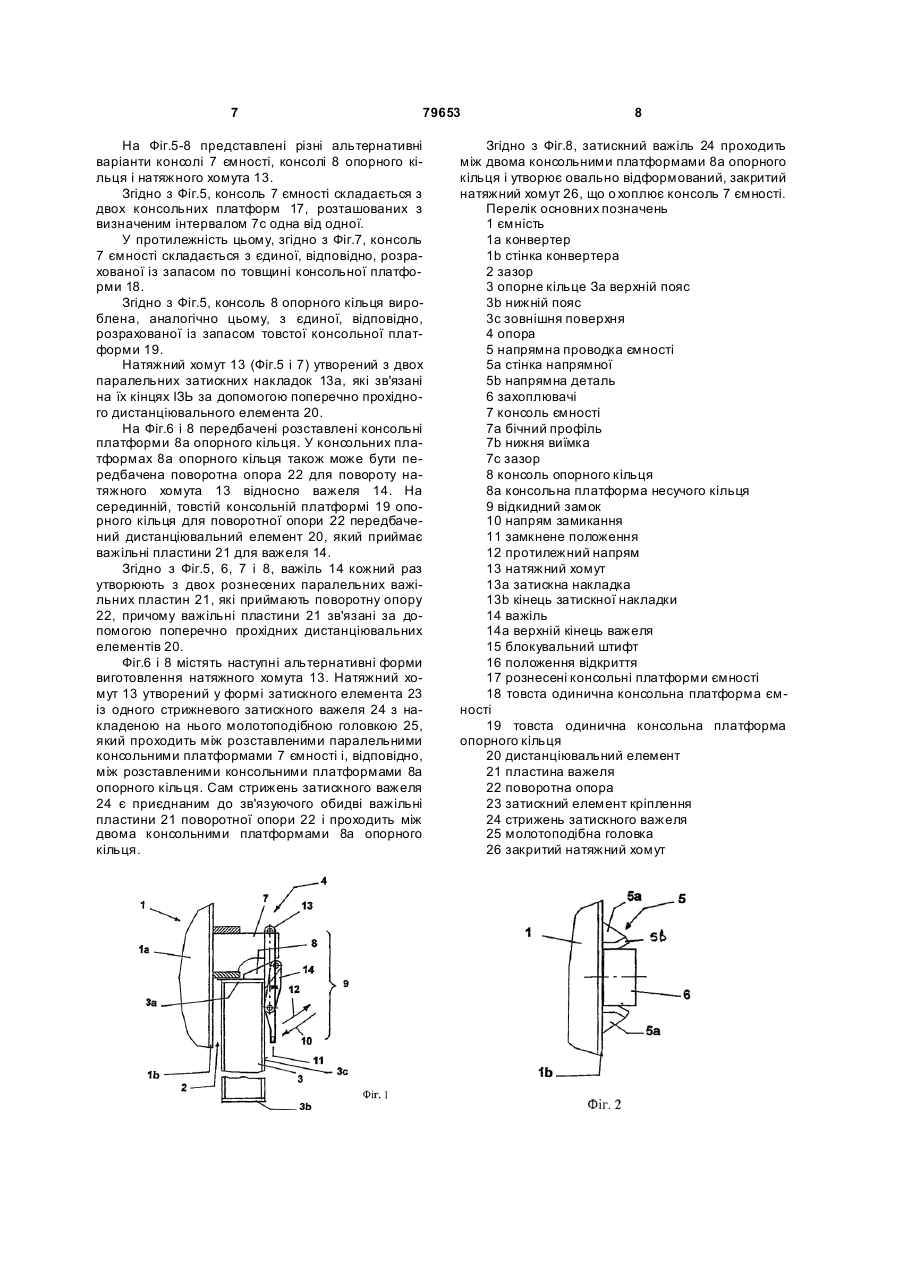

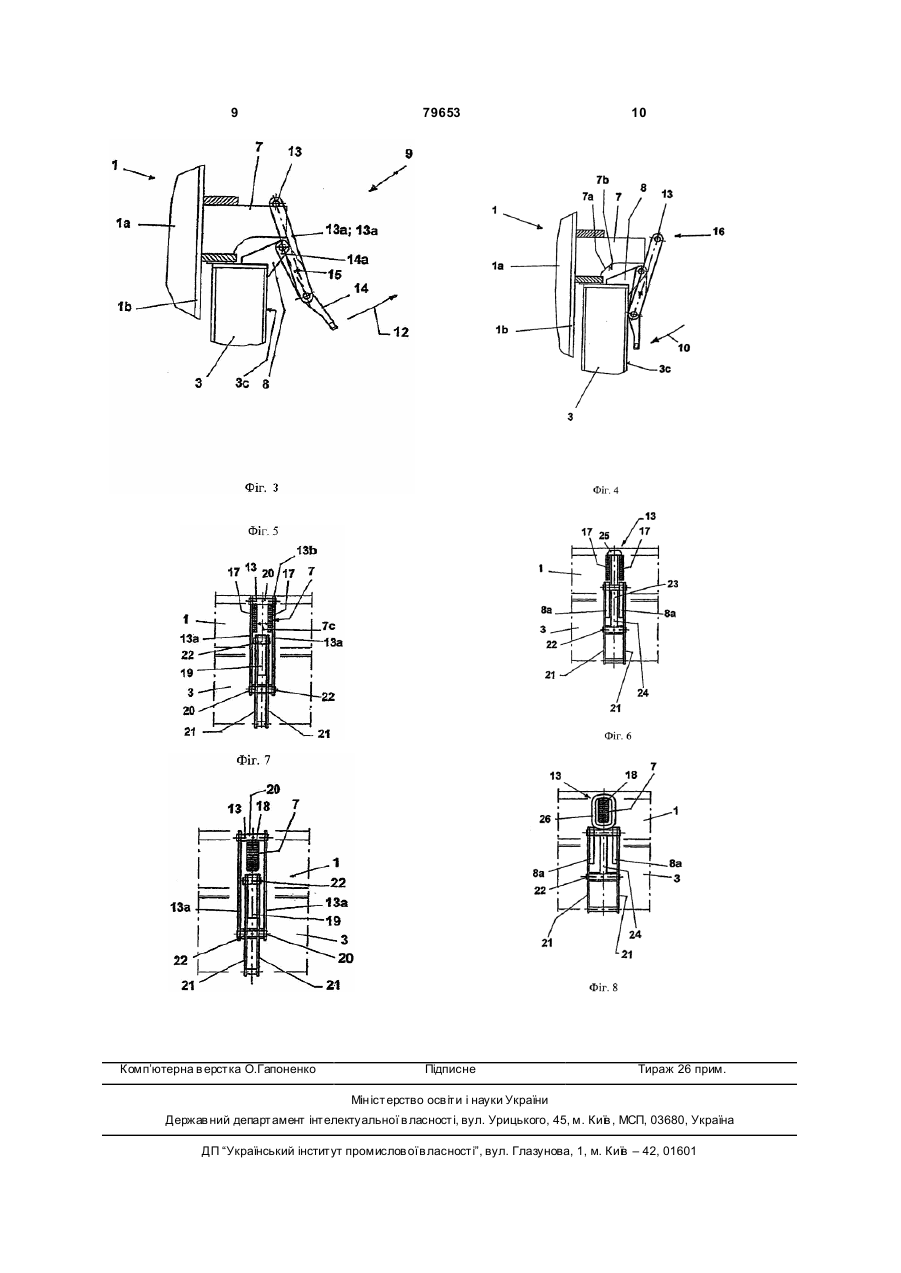

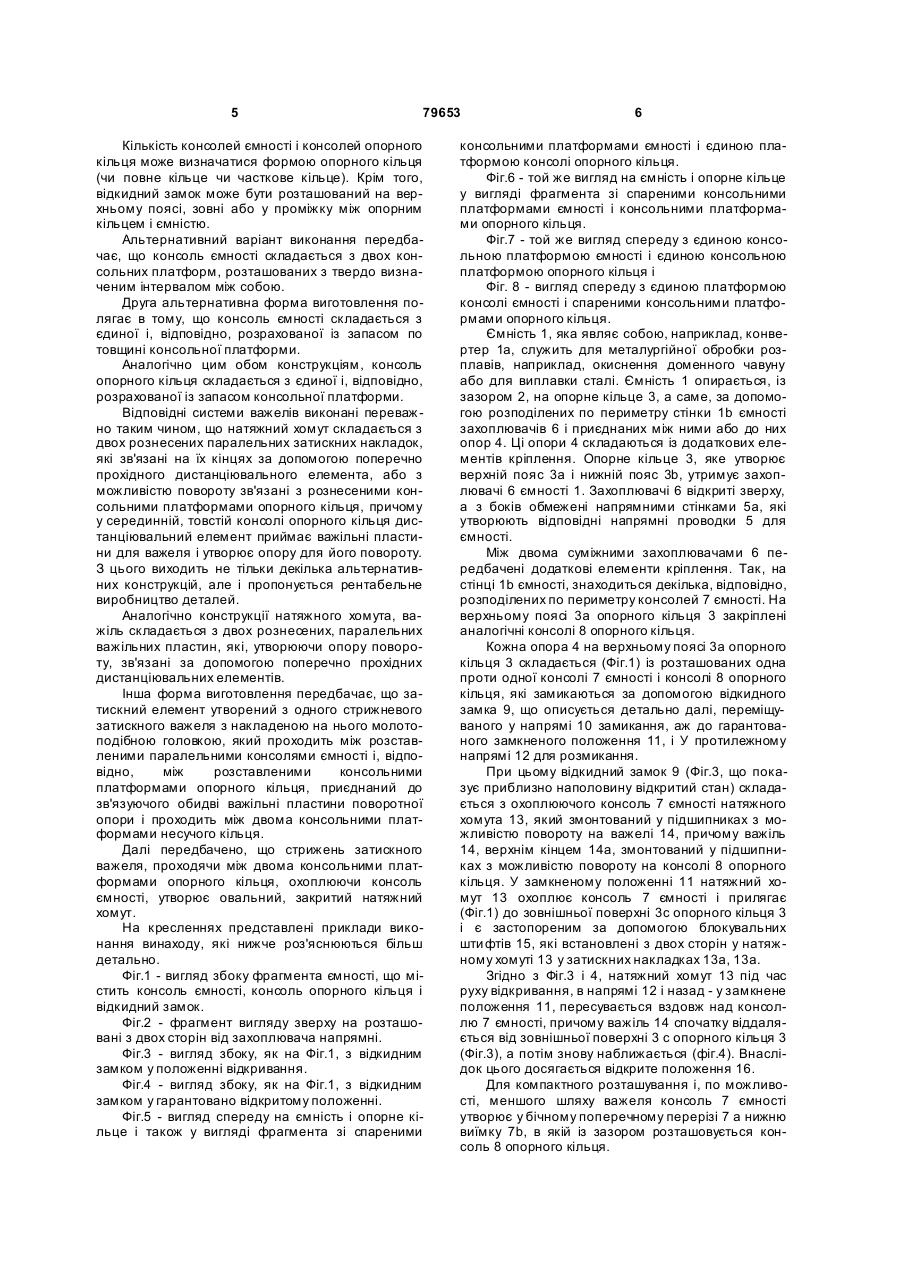

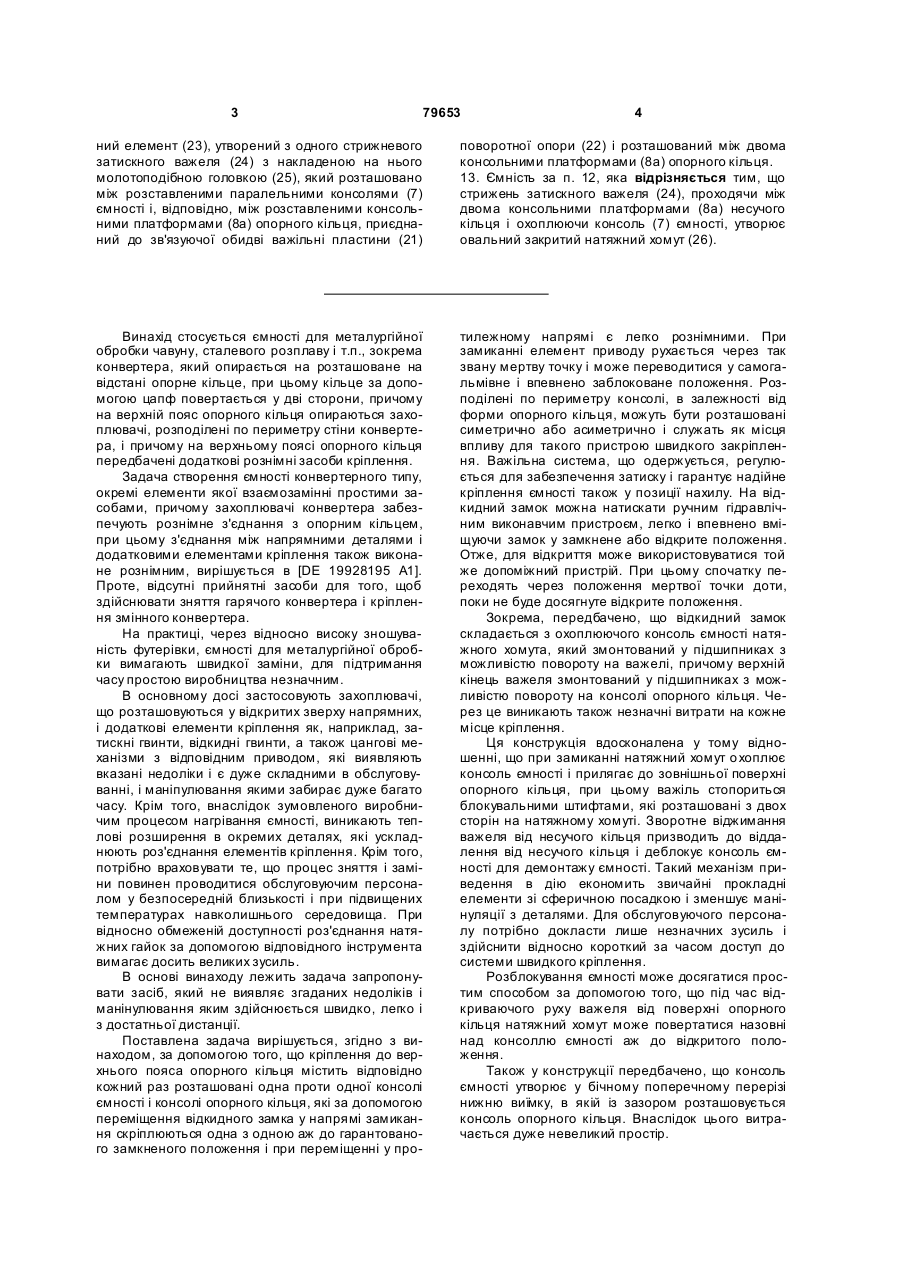

1. Ємність (1) для металургійної обробки доменного чавуну, розплаву сталі, яка обпирається на розташоване із зазором (2) опорне кільце (3), виконане з можливістю повороту за допомогою цапф у дві сторони, причому опорне кільце за допомогою захоплювачів (6) на верхньому поясі (3а) закріплено до стінки (1b) ємності, причому передбачена опора (4) на верхньому поясі (3а) опорного кільця (3), яка виконана рознімною за допомогою додаткових елементів кріплення, яка відрізняється тим, що опора (4) на верхньому поясі (3а) опорного кільця (3) складається із розташованих навпроти консолей (7) ємності і консолей (8) опорного кільця, причому передбачений відкидний замок (9), переміщення якого в напрямі замикання (10) передбачає змикання згаданих консолей аж до гарантованого замкненого положення (11), а переміщення у протилежному напрямі (12) - розмикання. 2. Ємність за п. 1, яка відрізняється тим, що виконана у вигляді конвертера. 3. Ємність за п. 1, яка відрізняє ться тим, що відкидний замок (9) складається з охоплюючого консоль (7) ємності натяжного хомута (13), який змонтований у підшипниках з можливістю повороту на важелі (14), причому важіль (14) верхнім кінцем (14а) змонтований у підшипниках з можливістю повороту на консолі (8) опорного кільця. 4. Ємність за п. 3, яка відрізняється тим, що при замиканні натяжний хомут (13) виконаний з можливістю охоплення консолі (7) ємності і прилягання 2 (19) 1 3 79653 4 ний елемент (23), утворений з одного стрижневого затискного важеля (24) з накладеною на нього молотоподібною головкою (25), який розташовано між розставленими паралельними консолями (7) ємності і, відповідно, між розставленими консольними платформами (8а) опорного кільця, приєднаний до зв'язуючої обидві важільні пластини (21) поворотної опори (22) і розташований між двома консольними платформами (8а) опорного кільця. 13. Ємність за п. 12, яка відрізняється тим, що стрижень затискного важеля (24), проходячи між двома консольними платформами (8а) несучого кільця і охоплюючи консоль (7) ємності, утворює овальний закритий натяжний хомут (26). Винахід стосується ємності для металургійної обробки чавуну, сталевого розплаву і т.п., зокрема конвертера, який опирається на розташоване на відстані опорне кільце, при цьому кільце за допомогою цапф повертається у дві сторони, причому на верхній пояс опорного кільця опираються захоплювачі, розподілені по периметру стіни конвертера, і причому на верхньому поясі опорного кільця передбачені додаткові рознімні засоби кріплення. Задача створення ємності конвертерного типу, окремі елементи якої взаємозамінні простими засобами, причому захоплювачі конвертера забезпечують рознімне з'єднання з опорним кільцем, при цьому з'єднання між напрямними деталями і додатковими елементами кріплення також виконане рознімним, вирішується в [DE 19928195 А1]. Проте, відсутні прийнятні засоби для того, щоб здійснювати зняття гарячого конвертера і кріплення змінного конвертера. На практиці, через відносно високу зношуваність футерівки, ємності для металургійної обробки вимагають швидкої заміни, для підтримання часу простою виробництва незначним. В основному досі застосовують захоплювачі, що розташовуються у відкритих зверху напрямних, і додаткові елементи кріплення як, наприклад, затискні гвинти, відкидні гвинти, а також цангові механізми з відповідним приводом, які виявляють вказані недоліки і є дуже складними в обслуговуванні, і маніпулювання якими забирає дуже багато часу. Крім того, внаслідок зумовленого виробничим процесом нагрівання ємності, виникають теплові розширення в окремих деталях, які ускладнюють роз'єднання елементів кріплення. Крім того, потрібно враховувати те, що процес зняття і заміни повинен проводитися обслуговуючим персоналом у безпосередній близькості і при підвищених температурах навколишнього середовища. При відносно обмеженій доступності роз'єднання натяжних гайок за допомогою відповідного інструмента вимагає досить великих зусиль. В основі винаходу лежить задача запропонувати засіб, який не виявляє згаданих недоліків і манінулювання яким здійснюється швидко, легко і з достатньої дистанції. Поставлена задача вирішується, згідно з винаходом, за допомогою того, що кріплення до верхнього пояса опорного кільця містить відповідно кожний раз розташовані одна проти одної консолі ємності і консолі опорного кільця, які за допомогою переміщення відкидного замка у напрямі замикання скріплюються одна з одною аж до гарантованого замкненого положення і при переміщенні у про тилежному напрямі є легко рознімними. При замиканні елемент приводу рухається через так звану мертву точку і може переводитися у самогальмівне і впевнено заблоковане положення. Розподілені по периметру консолі, в залежності від форми опорного кільця, можуть бути розташовані симетрично або асиметрично і служать як місця впливу для такого пристрою швидкого закріплення. Важільна система, що одержується, регулюється для забезпечення затиску і гарантує надійне кріплення ємності також у позиції нахилу. На відкидний замок можна натискати ручним гідравлічним виконавчим пристроєм, легко і впевнено вміщуючи замок у замкнене або відкрите положення. Отже, для відкриття може використовуватися той же допоміжний пристрій. При цьому спочатку переходять через положення мертвої точки доти, поки не буде досягнуте відкрите положення. Зокрема, передбачено, що відкидний замок складається з охоплюючого консоль ємності натяжного хомута, який змонтований у підшипниках з можливістю повороту на важелі, причому верхній кінець важеля змонтований у підшипниках з можливістю повороту на консолі опорного кільця. Через це виникають також незначні витрати на кожне місце кріплення. Ця конструкція вдосконалена у тому відношенні, що при замиканні натяжний хомут о хоплює консоль ємності і прилягає до зовнішньої поверхні опорного кільця, при цьому важіль стопориться блокувальними штифтами, які розташовані з двох сторін на натяжному хомуті. Зворотне віджимання важеля від несучого кільця призводить до віддалення від несучого кільця і деблокує консоль ємності для демонтажу ємності. Такий механізм приведення в дію економить звичайні прокладні елементи зі сферичною посадкою і зменшує манінуляції з деталями. Для обслуговуючого персоналу потрібно докласти лише незначних зусиль і здійснити відносно короткий за часом доступ до системи швидкого кріплення. Розблокування ємності може досягатися простим способом за допомогою того, що під час відкриваючого руху важеля від поверхні опорного кільця натяжний хомут може повертатися назовні над консоллю ємності аж до відкритого положення. Також у конструкції передбачено, що консоль ємності утворює у бічному поперечному перерізі нижню виїмку, в якій із зазором розташовується консоль опорного кільця. Внаслідок цього витрачається дуже невеликий простір. 5 79653 Кількість консолей ємності і консолей опорного кільця може визначатися формою опорного кільця (чи повне кільце чи часткове кільце). Крім того, відкидний замок може бути розташований на верхньому поясі, зовні або у проміжку між опорним кільцем і ємністю. Альтернативний варіант виконання передбачає, що консоль ємності складається з двох консольних платформ, розташованих з твердо визначеним інтервалом між собою. Друга альтернативна форма виготовлення полягає в тому, що консоль ємності складається з єдиної і, відповідно, розрахованої із запасом по товщині консольної платформи. Аналогічно цим обом конструкціям, консоль опорного кільця складається з єдиної і, відповідно, розрахованої із запасом консольної платформи. Відповідні системи важелів виконані переваж но таким чином, що натяжний хомут складається з двох рознесених паралельних затискних накладок, які зв'язані на їх кінцях за допомогою поперечно прохідного дистанціювального елемента, або з можливістю повороту зв'язані з рознесеними консольними платформами опорного кільця, причому у серединній, товстій консолі опорного кільця дистанціювальний елемент приймає важільні пластини для важеля і утворює опору для його повороту. З цього виходить не тільки декілька альтернативних конструкцій, але і пропонується рентабельне виробництво деталей. Аналогічно конструкції натяжного хомута, важіль складається з двох рознесених, паралельних важільних пластин, які, утворюючи опору повороту, зв'язані за допомогою поперечно прохідних дистанціювальних елементів. Інша форма виготовлення передбачає, що затискний елемент утворений з одного стрижневого затискного важеля з накладеною на нього молотоподібною головкою, який проходить між розставленими паралельними консолями ємності і, відповідно, між розставленими консольними платформами опорного кільця, приєднаний до зв'язуючого обидві важільні пластини поворотної опори і проходить між двома консольними платформами несучого кільця. Далі передбачено, що стрижень затискного важеля, проходячи між двома консольними платформами опорного кільця, охоплюючи консоль ємності, утворює овальний, закритий натяжний хомут. На кресленнях представлені приклади виконання винаходу, які нижче роз'яснюються більш детально. Фіг.1 - вигляд збоку фрагмента ємності, що містить консоль ємності, консоль опорного кільця і відкидний замок. Фіг.2 - фрагмент вигляду зверху на розташовані з двох сторін від захоплювача напрямні. Фіг.3 - вигляд збоку, як на Фіг.1, з відкидним замком у положенні відкривання. Фіг.4 - вигляд збоку, як на Фіг.1, з відкидним замком у гарантовано відкритому положенні. Фіг.5 - вигляд спереду на ємність і опорне кільце і також у вигляді фрагмента зі спареними 6 консольними платформами ємності і єдиною платформою консолі опорного кільця. Фіг.6 - той же вигляд на ємність і опорне кільце у вигляді фрагмента зі спареними консольними платформами ємності і консольними платформами опорного кільця. Фіг.7 - той же вигляд спереду з єдиною консольною платформою ємності і єдиною консольною платформою опорного кільця і Фіг. 8 - вигляд спереду з єдиною платформою консолі ємності і спареними консольними платформами опорного кільця. Ємність 1, яка являє собою, наприклад, конвертер 1а, служить для металургійної обробки розплавів, наприклад, окиснення доменного чавуну або для виплавки сталі. Ємність 1 опирається, із зазором 2, на опорне кільце 3, а саме, за допомогою розподілених по периметру стінки 1b ємності захоплювачів 6 і приєднаних між ними або до них опор 4. Ці опори 4 складаються із додаткових елементів кріплення. Опорне кільце 3, яке утворює верхній пояс 3а і нижній пояс 3b, утримує захоплювачі 6 ємності 1. Захоплювачі 6 відкриті зверху, а з боків обмежені напрямними стінками 5а, які утворюють відповідні напрямні проводки 5 для ємності. Між двома суміжними захоплювачами 6 передбачені додаткові елементи кріплення. Так, на стінці 1b ємності, знаходиться декілька, відповідно, розподілених по периметру консолей 7 ємності. На верхньому поясі 3а опорного кільця 3 закріплені аналогічні консолі 8 опорного кільця. Кожна опора 4 на верхньому поясі 3а опорного кільця 3 складається (Фіг.1) із розташованих одна проти одної консолі 7 ємності і консолі 8 опорного кільця, які замикаються за допомогою відкидного замка 9, що описується детально далі, переміщуваного у напрямі 10 замикання, аж до гарантованого замкненого положення 11, і У протилежному напрямі 12 для розмикання. При цьому відкидний замок 9 (Фіг.3, що показує приблизно наполовину відкритий стан) складається з охоплюючого консоль 7 ємності натяжного хомута 13, який змонтований у підшипниках з можливістю повороту на важелі 14, причому важіль 14, верхнім кінцем 14а, змонтований у підшипниках з можливістю повороту на консолі 8 опорного кільця. У замкненому положенні 11 натяжний хомут 13 охоплює консоль 7 ємності і прилягає (Фіг.1) до зовнішньої поверхні 3с опорного кільця 3 і є застопореним за допомогою блокувальних шти фтів 15, які встановлені з двох сторін у натяж ному хомуті 13 у затискних накладках 13а, 13а. Згідно з Фіг.3 і 4, натяжний хомут 13 під час руху відкривання, в напрямі 12 і назад - у замкнене положення 11, пересувається вздовж над консоллю 7 ємності, причому важіль 14 спочатку віддаляється від зовнішньої поверхні 3 с опорного кільця 3 (Фіг.3), а потім знову наближається (фіг.4). Внаслідок цього досягається відкрите положення 16. Для компактного розташування і, по можливості, меншого шляху важеля консоль 7 ємності утворює у бічному поперечному перерізі 7 а нижню виїмку 7b, в якій із зазором розташовується консоль 8 опорного кільця. 7 79653 На Фіг.5-8 представлені різні альтернативні варіанти консолі 7 ємності, консолі 8 опорного кільця і натяжного хомута 13. Згідно з Фіг.5, консоль 7 ємності складається з двох консольних платформ 17, розташованих з визначеним інтервалом 7с одна від одної. У протилежність цьому, згідно з Фіг.7, консоль 7 ємності складається з єдиної, відповідно, розрахованої із запасом по товщині консольної платформи 18. Згідно з Фіг.5, консоль 8 опорного кільця вироблена, аналогічно цьому, з єдиної, відповідно, розрахованої із запасом товстої консольної платформи 19. Натяжний хомут 13 (Фіг.5 і 7) утворений з двох паралельних затискних накладок 13а, які зв'язані на їх кінцях ІЗЬ за допомогою поперечно прохідного дистанціювального елемента 20. На Фіг.6 і 8 передбачені розставлені консольні платформи 8а опорного кільця. У консольних платформах 8а опорного кільця також може бути передбачена поворотна опора 22 для повороту натяжного хомута 13 відносно важеля 14. На серединній, товстій консольній платформі 19 опорного кільця для поворотної опори 22 передбачений дистанціювальний елемент 20, який приймає важільні пластини 21 для важеля 14. Згідно з Фіг.5, 6, 7 і 8, важіль 14 кожний раз утворюють з двохрознесених паралельних важільних пластин 21, які приймають поворотну опору 22, причому важільні пластини 21 зв'язані за допомогою поперечно прохідних дистанціювальних елементів 20. Фіг.6 і 8 містять наступні альтернативні форми виготовлення натяжного хомута 13. Натяжний хомут 13 утворений у формі затискного елемента 23 із одного стрижневого затискного важеля 24 з накладеною на нього молотоподібною головкою 25, який проходить між розставленими паралельними консольними платформами 7 ємності і, відповідно, між розставленими консольними платформами 8а опорного кільця. Сам стрижень затискного важеля 24 є приєднаним до зв'язуючого обидві важільні пластини 21 поворотної опори 22 і проходить між двома консольними платформами 8а опорного кільця. 8 Згідно з Фіг.8, затискний важіль 24 проходить між двома консольними платформами 8а опорного кільця і утворює овально відформований, закритий натяжний хомут 26, що о хоплює консоль 7 ємності. Перелік основних позначень 1 ємність 1а конвертер 1b стінка конвертера 2 зазор 3 опорне кільце За верхній пояс 3b нижній пояс 3с зовнішня поверхня 4 опора 5 напрямна проводка ємності 5а стінка напрямної 5b напрямна деталь 6 захоплювачі 7 консоль ємності 7а бічний профіль 7b нижня виїмка 7с зазор 8 консоль опорного кільця 8а консольна платформа несучого кільця 9 відкидний замок 10 напрям замикання 11 замкнене положення 12 протилежний напрям 13 натяжний хомут 13а затискна накладка 13b кінець затискної накладки 14 важіль 14а верхній кінець важеля 15 блокувальний штифт 16 положення відкриття 17 рознесені консольні платформи ємності 18 товста одинична консольна платформа ємності 19 товста одинична консольна платформа опорного кільця 20 дистанціювальний елемент 21 пластина важеля 22 поворотна опора 23 затискний елемент кріплення 24 стрижень затискного важеля 25 молотоподібна головка 26 закритий натяжний хомут 9 Комп’ютерна в ерстка О.Гапоненко 79653 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
