Пристрій для монтування оптичного прицілу на зброї

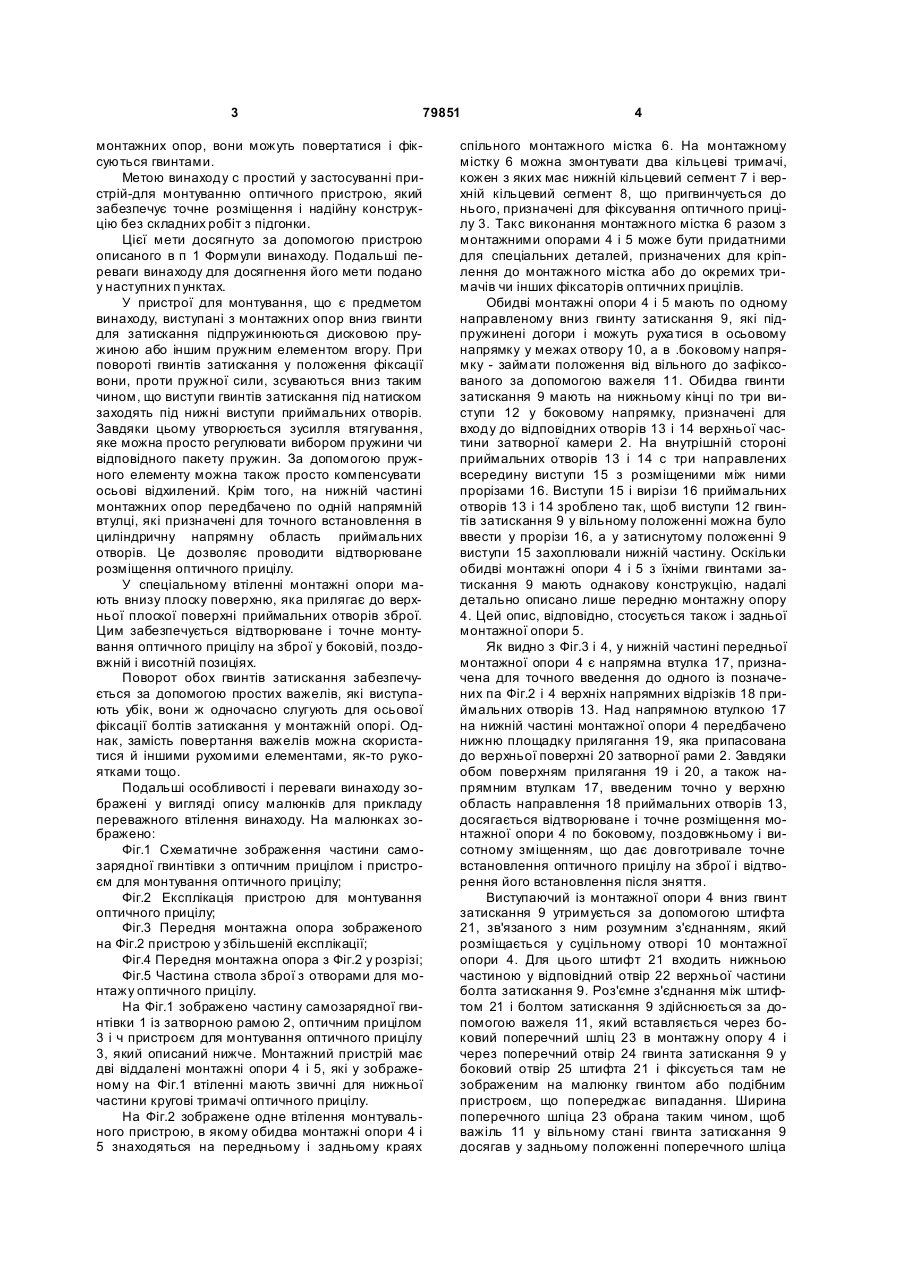

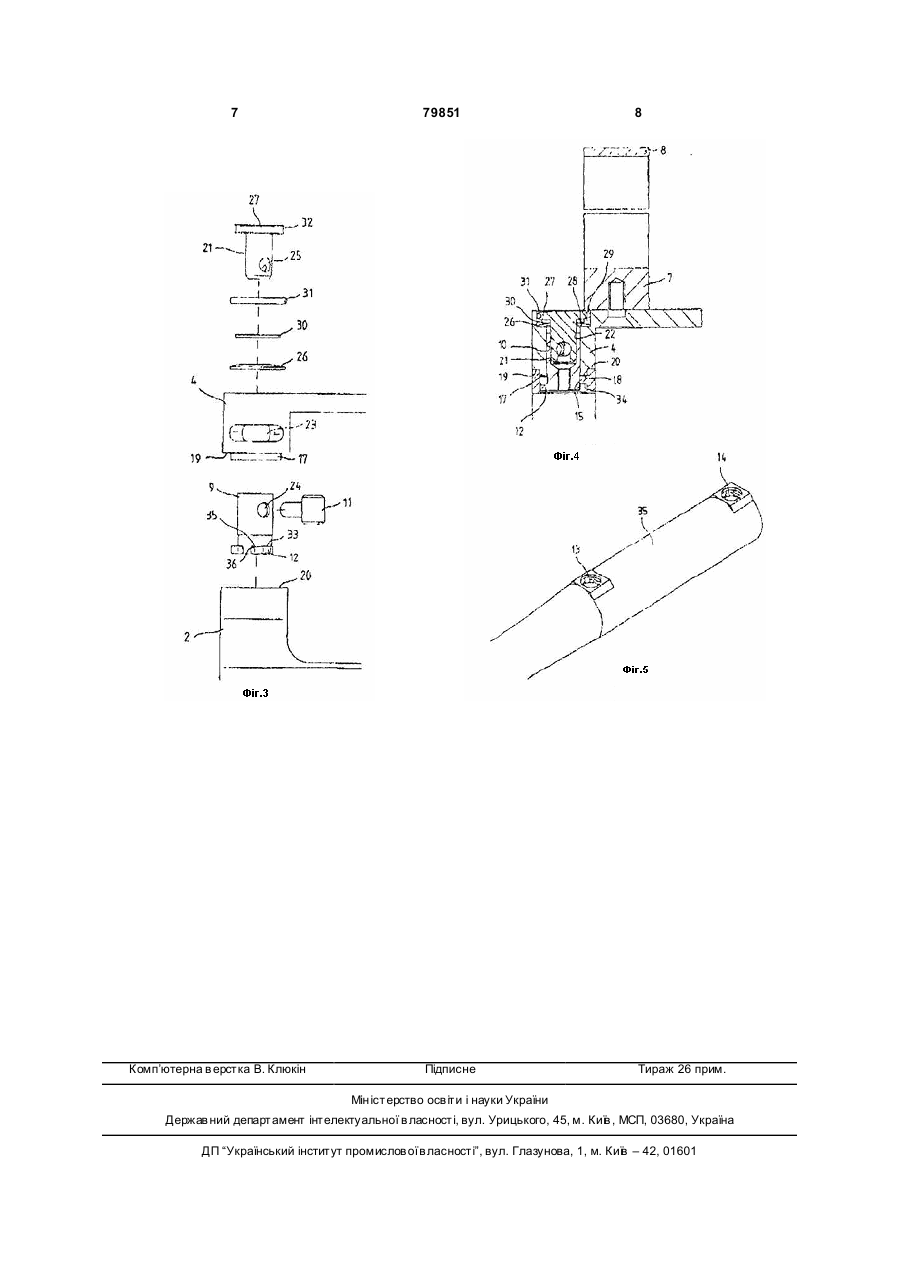

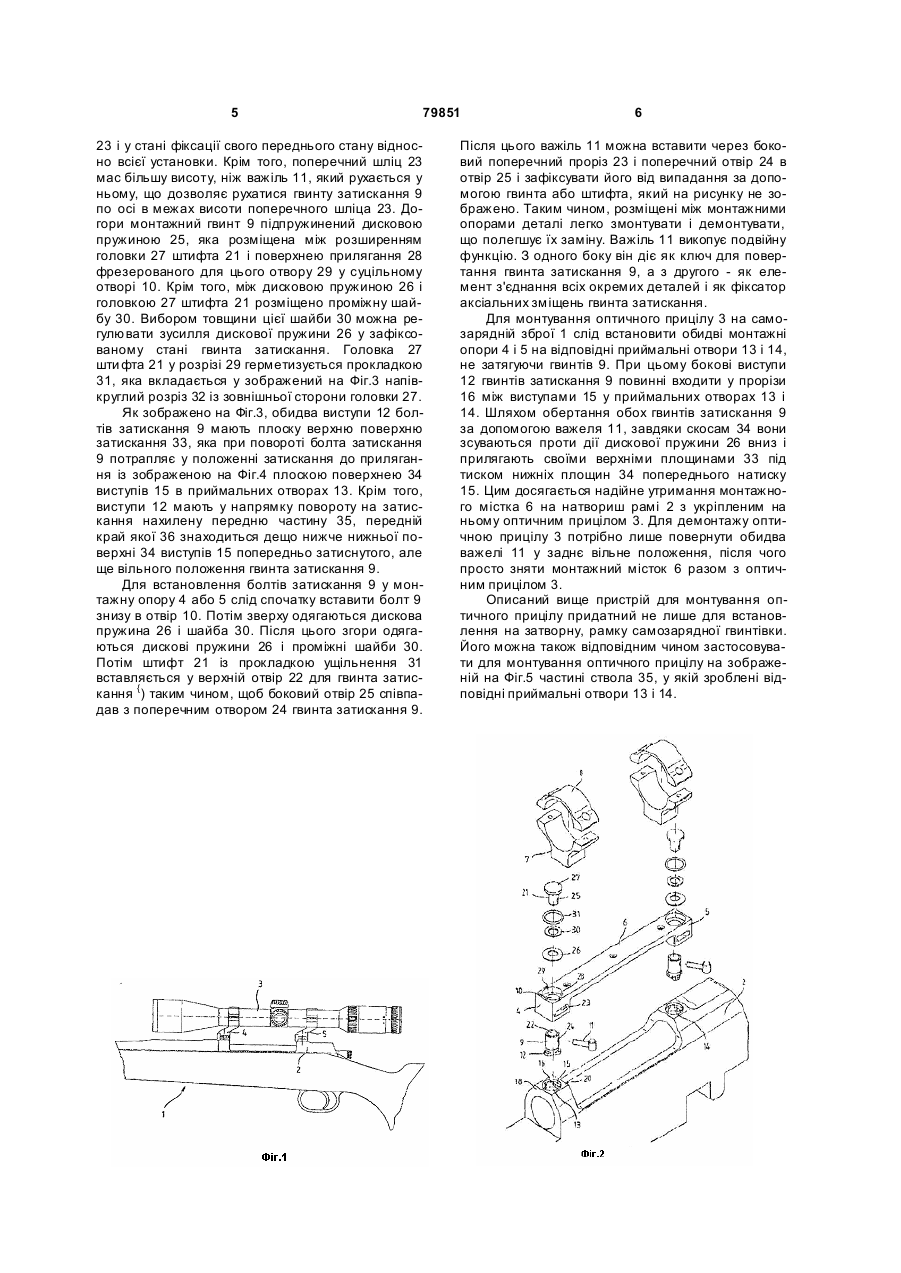

1. Пристрій для монтування оптичного прицілу на зброї з двома рознесеними монтажними опорами (4, 5), гвинтами затискання (9) з боковими виступами (12), що входять у вільному положенні гвинта затискання (9) у прорізи (16) між внутрішніми виступами (15) приймальних отворів (13, 14) на зброї, під які входять у зафіксованому положенні гвинта затискання (9) виступи (15), який відрізняється тим, що гвинти затискання (9), які проходять зверху вниз через монтажні опори (4, 5), підпружинені пружинним елементом (26), а монтажні опори (4, 5) мають у нижній частині напрямну втулку (17) для точного встановлення у циліндричну напрямну ділянку (13, 14). 2. Пристрій за п. 1, який відрізняється тим, що монтажні опори (4, 5) мають нижні площини (19) прилягання до верхніх площин (20) приймальних отворів зброї (13, 14). 3. Пристрій за пп. 1 або 2, який відрізняється тим, що гвинти затискання (9) можна повертати боковим важелем (11). C2 2 (11) 1 3 79851 монтажних опор, вони можуть повертатися і фіксуються гвинтами. Meтою винаходу с простий у застосуванні пристрій-для монтуванню оптичного пристрою, який забезпечує точне розміщення і надійну конструкцію без складних робіт з підгонки. Цієї мети досягнуто за допомогою пристрою описаного в п 1 Формули винаходу. Подальші переваги винаходу для досягнення його мети подано у наступних п унктах. У пристрої для монтування, що є предметом винаходу, виступані з монтажних опор вниз гвинти для затискання підпружинюються дисковою пружиною або іншим пружним елементом вгору. При повороті гвинтів затискання у положення фіксації вони, проти пружної сили, зсуваються вниз таким чином, що виступи гвинтів затискання під натиском заходять під нижні виступи приймальних отворів. Завдяки цьому утворюється зусилля втягування, яке можна просто регулювати вибором пружини чи відповідного пакету пружин. За допомогою пружного елементу можна також просто компенсувати осьові відхилений. Крім того, на нижній частині монтажних опор передбачено по одній напрямній втулці, які призначені для точного встановлення в циліндричну напрямну область приймальних отворів. Це дозволяє проводити відтворюване розміщення оптичного прицілу. У спеціальному втіленні монтажні опори мають внизу плоску поверхню, яка прилягає до верхньої плоскої поверхні приймальних отворів зброї. Цим забезпечується відтворюване і точне монтування оптичного прицілу на зброї у боковій, поздовжній і висотній позиціях. Поворот обох гвинтів затискання забезпечується за допомогою простих важелів, які виступають убік, вони ж одночасно слугують для осьової фіксації болтів затискання у монтажній опорі. Однак, замість повертання важелів можна скористатися й іншими рухомими елементами, як-то рукоятками тощо. Подальші особливості і переваги винаходу зображені у вигляді опису малюнків для прикладу переважного втілення винаходу. На малюнках зображено: Фіг.1 Схематичне зображення частини самозарядної гвинтівки з оптичним прицілом і пристроєм для монтування оптичного прицілу; Фіг.2 Експлікація пристрою для монтування оптичного прицілу; Фіг.3 Передня монтажна опора зображеного на Фіг.2 пристрою у збільшеній експлікації; Фіг.4 Передня монтажна опора з Фіг.2 у розрізі; Фіг.5 Частина ствола зброї з отворами для монтажу оптичного прицілу. На Фіг.1 зображено частину самозарядної гвинтівки 1 із затворною рамою 2, оптичним прицілом 3 і ч пристроєм для монтування оптичного прицілу 3, який описаний нижче. Монтажний пристрій має дві віддалені монтажні опори 4 і 5, які у зображеному на Фіг.1 втіленні мають звичні для нижньої частини кругові тримачі оптичного прицілу. На Фіг.2 зображене одне втілення монтувального пристрою, в якому обидва монтажні опори 4 і 5 знаходяться на передньому і задньому краях 4 спільного монтажного містка 6. На монтажному містку 6 можна змонтувати два кільцеві тримачі, кожен з яких має нижній кільцевий сегмент 7 і верхній кільцевий сегмент 8, що пригвинчується до нього, призначені для фіксування оптичного прицілу 3. Такс виконання монтажного містка 6 разом з монтажними опорами 4 і 5 може бути придатними для спеціальних деталей, призначених для кріплення до монтажного містка або до окремих тримачів чи інших фіксаторів оптичних прицілів. Обидві монтажні опори 4 і 5 мають по одному направленому вниз гвинту затискання 9, які підпружинені догори і можуть руха тися в осьовому напрямку у межах отвору 10, а в .боковому напрямку - займати положення від вільного до зафіксованого за допомогою важеля 11. Обидва гвинти затискання 9 мають на нижньому кінці по три виступи 12 у боковому напрямку, призначені для входу до відповідних отворів 13 і 14 верхньої частини затворної камери 2. На внутрішній стороні приймальних отворів 13 і 14 с три направлених всередину виступи 15 з розміщеними між ними прорізами 16. Виступи 15 і вирізи 16 приймальних отворів 13 і 14 зроблено так, щоб виступи 12 гвинтів затискання 9 у вільному положенні можна було ввести у прорізи 16, а у затиснутому положенні 9 виступи 15 захоплювали нижній частину. Оскільки обидві монтажні опори 4 і 5 з їхніми гвинтами затискання 9 мають однакову конструкцію, надалі детально описано лише передню монтажну опору 4. Цей опис, відповідно, стосується також і задньої монтажної опори 5. Як видно з Фіг.3 і 4, у нижній частині передньої монтажної опори 4 є напрямна втулка 17, призначена для точного введення до одного із позначених па Фіг.2 і 4 верхніх напрямних відрізків 18 приймальних отворів 13. Над напрямною втулкою 17 на нижній частині монтажної опори 4 передбачено нижню площадку прилягання 19, яка припасована до верхньої поверхні 20 затворної рами 2. Завдяки обом поверхням прилягання 19 і 20, а також напрямним втулкам 17, введеним точно у верхню область направлення 18 приймальних отворів 13, досягається відтворюване і точне розміщення монтажної опори 4 по боковому, поздовжньому і висотному зміщенням, що дає довготривале точне встановлення оптичного прицілу на зброї і відтворення його встановлення після зняття. Виступаючий із монтажної опори 4 вниз гвинт затискання 9 утримується за допомогою штифта 21, зв'язаного з ним розумним з'єднанням, який розміщається у суцільному отворі 10 монтажної опори 4. Для цього штифт 21 входить нижньою частиною у відповідний отвір 22 верхньої частини болта затискання 9. Роз'ємне з'єднання між штифтом 21 і болтом затискання 9 здійснюється за допомогою важеля 11, який вставляється через боковий поперечний шліц 23 в монтажну опору 4 і через поперечний отвір 24 гвинта затискання 9 у боковий отвір 25 штифта 21 і фіксується там не зображеним на малюнку гвинтом або подібним пристроєм, що попереджає випадання. Ширина поперечного шліца 23 обрана таким чином, щоб важіль 11 у вільному стані гвинта затискання 9 досягав у задньому положенні поперечного шліца 5 79851 23 і у стані фіксації свого переднього стану відносно всієї установки. Крім того, поперечний шліц 23 мас більшу висоту, ніж важіль 11, який рухається у ньому, що дозволяє рухатися гвинту затискання 9 по осі в межах висоти поперечного шліца 23. Догори монтажний гвинт 9 підпружинений дисковою пружиною 25, яка розміщена між розширенням головки 27 штифта 21 і поверхнею прилягання 28 фрезерованого для цього отвору 29 у суцільному отворі 10. Крім того, між дисковою пружиною 26 і головкою 27 штифта 21 розміщено проміжну шайбу 30. Вибором товщини цієї шайби 30 можна регулювати зусилля дискової пружини 26 у зафіксованому стані гвинта затискання. Головка 27 шти фта 21 у розрізі 29 герметизується прокладкою 31, яка вкладається у зображений на Фіг.3 напівкруглий розріз 32 із зовнішньої сторони головки 27. Як зображено на Фіг.3, обидва виступи 12 болтів затискання 9 мають плоску верхню поверхню затискання 33, яка при повороті болта затискання 9 потрапляє у положенні затискання до прилягання із зображеною на Фіг.4 плоскою поверхнею 34 виступів 15 в приймальних отворах 13. Крім того, виступи 12 мають у напрямку повороту на затискання нахилену передню частину 35, передній край якої 36 знаходиться дещо нижче нижньої поверхні 34 виступів 15 попередньо затиснутого, але ще вільного положення гвинта затискання 9. Для встановлення болтів затискання 9 у монтажну опору 4 або 5 слід спочатку вставити болт 9 знизу в отвір 10. Потім зверху одягаються дискова пружина 26 і шайба 30. Після цього згори одягаються дискові пружини 26 і проміжні шайби 30. Потім штифт 21 із прокладкою ущільнення 31 вставляється у верхній отвір 22 для гвинта затискання {) таким чином, щоб боковий отвір 25 співпадав з поперечним отвором 24 гвинта затискання 9. 6 Після цього важіль 11 можна вставити через боковий поперечний проріз 23 і поперечний отвір 24 в отвір 25 і зафіксувати його від випадання за допомогою гвинта або штифта, який на рисунку не зображено. Таким чином, розміщені між монтажними опорами деталі легко змонтувати і демонтувати, що полегшує їх заміну. Важіль 11 викопує подвійну функцію. З одного боку він діє як ключ для повертання гвинта затискання 9, а з другого - як елемент з'єднання всіх окремих деталей і як фіксатор аксіальних зміщень гвинта затискання. Для монтування оптичного прицілу 3 на самозарядній зброї 1 слід встановити обидві монтажні опори 4 і 5 на відповідні приймальні отвори 13 і 14, не затягуючи гвинтів 9. При цьому бокові виступи 12 гвинтів затискання 9 повинні входити у прорізи 16 між виступами 15 у приймальних отворах 13 і 14. Шляхом обертання обох гвинтів затискання 9 за допомогою важеля 11, завдяки скосам 34 вони зсуваються проти дії дискової пружини 26 вниз і прилягають своїми верхніми площинами 33 під тиском нижніх площин 34 попереднього натиску 15. Цим досягається надійне утримання монтажного містка 6 на натвориш рамі 2 з укріпленим на ньому оптичним прицілом 3. Для демонтажу оптичною прицілу 3 потрібно лише повернути обидва важелі 11 у заднє вільне положення, після чого просто зняти монтажний місток 6 разом з оптичним прицілом 3. Описаний вище пристрій для монтування оптичного прицілу придатний не лише для встановлення на затворну, рамку самозарядної гвинтівки. Його можна також відповідним чином застосовувати для монтування оптичного прицілу на зображеній на Фіг.5 частині ствола 35, у якій зроблені відповідні приймальні отвори 13 і 14. 7 Комп’ютерна в ерстка В. Клюкін 79851 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
