Температуровогнезахисне покриття

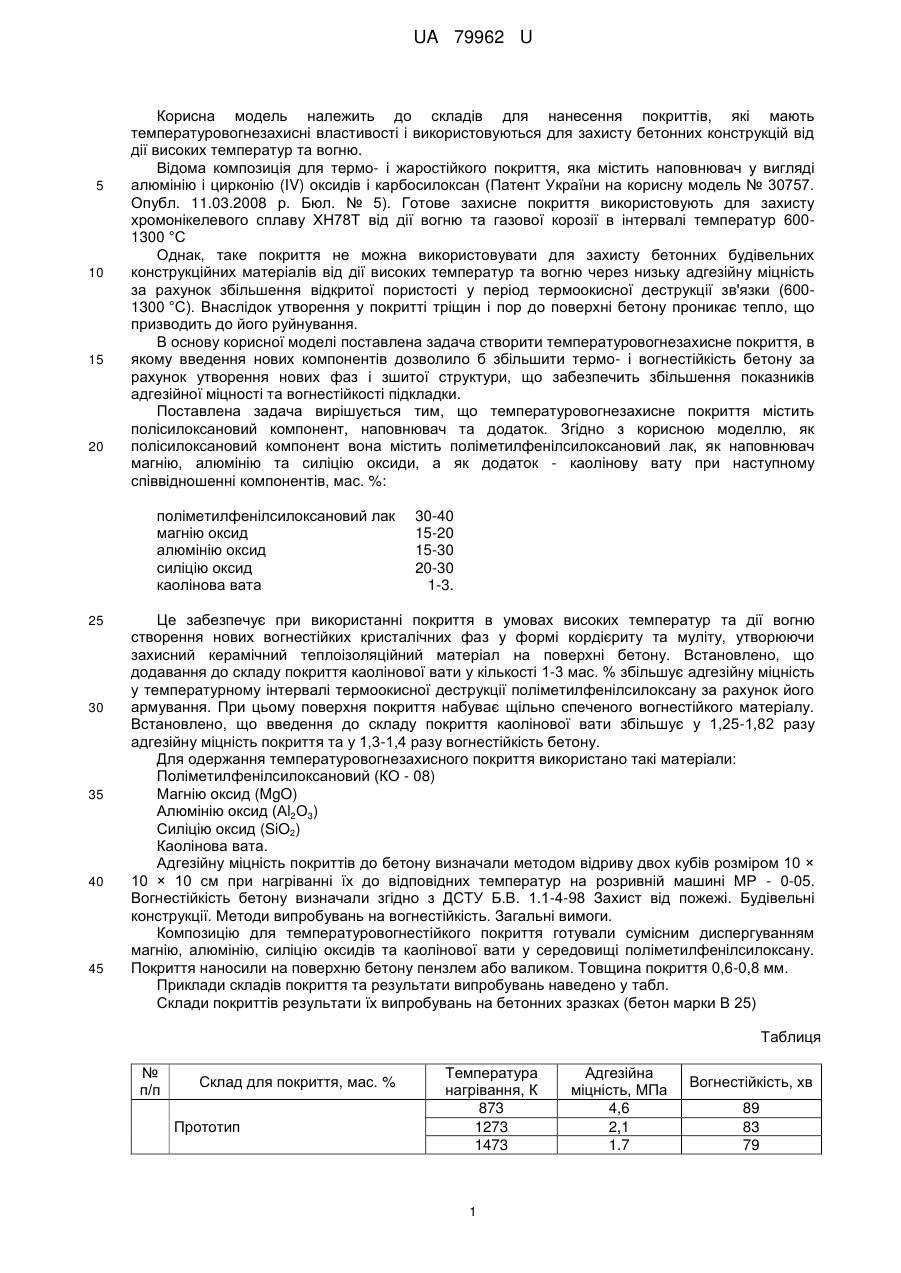

Реферат: Температуровогнезахисне покриття містить полісилоксановий компонент, наповнювач та додаток. Як полісилоксановий компонент вона містить поліметилфенілсилоксановий лак, як наповнювач - магнію, алюмінію та силіцію оксиди, а як додаток - каолінову вату. UA 79962 U (12) UA 79962 U UA 79962 U 5 10 15 20 Корисна модель належить до складів для нанесення покриттів, які мають температуровогнезахисні властивості і використовуються для захисту бетонних конструкцій від дії високих температур та вогню. Відома композиція для термо- і жаростійкого покриття, яка містить наповнювач у вигляді алюмінію і цирконію (IV) оксидів і карбосилоксан (Патент України на корисну модель № 30757. Опубл. 11.03.2008 р. Бюл. № 5). Готове захисне покриття використовують для захисту хромонікелевого сплаву ХН78Т від дії вогню та газової корозії в інтервалі температур 6001300 °C Однак, таке покриття не можна використовувати для захисту бетонних будівельних конструкційних матеріалів від дії високих температур та вогню через низьку адгезійну міцність за рахунок збільшення відкритої пористості у період термоокисної деструкції зв'язки (6001300 °C). Внаслідок утворення у покритті тріщин і пор до поверхні бетону проникає тепло, що призводить до його руйнування. В основу корисної моделі поставлена задача створити температуровогнезахисне покриття, в якому введення нових компонентів дозволило б збільшити термо- і вогнестійкість бетону за рахунок утворення нових фаз і зшитої структури, що забезпечить збільшення показників адгезійної міцності та вогнестійкості підкладки. Поставлена задача вирішується тим, що температуровогнезахисне покриття містить полісилоксановий компонент, наповнювач та додаток. Згідно з корисною моделлю, як полісилоксановий компонент вона містить поліметилфенілсилоксановий лак, як наповнювач магнію, алюмінію та силіцію оксиди, а як додаток - каолінову вату при наступному співвідношенні компонентів, мас. %: поліметилфенілсилоксановий лак магнію оксид алюмінію оксид силіцію оксид каолінова вата 25 30 35 40 45 30-40 15-20 15-30 20-30 1-3. Це забезпечує при використанні покриття в умовах високих температур та дії вогню створення нових вогнестійких кристалічних фаз у формі кордієриту та муліту, утворюючи захисний керамічний теплоізоляційний матеріал на поверхні бетону. Встановлено, що додавання до складу покриття каолінової вати у кількості 1-3 мас. % збільшує адгезійну міцність у температурному інтервалі термоокисної деструкції поліметилфенілсилоксану за рахунок його армування. При цьому поверхня покриття набуває щільно спеченого вогнестійкого матеріалу. Встановлено, що введення до складу покриття каолінової вати збільшує у 1,25-1,82 разу адгезійну міцність покриття та у 1,3-1,4 разу вогнестійкість бетону. Для одержання температуровогнезахисного покриття використано такі матеріали: Поліметилфенілсилоксановий (КО - 08) Магнію оксид (MgO) Алюмінію оксид (Аl2О3) Силіцію оксид (SiO2) Каолінова вата. Адгезійну міцність покриттів до бетону визначали методом відриву двох кубів розміром 10 × 10 × 10 см при нагріванні їх до відповідних температур на розривній машині МР - 0-05. Вогнестійкість бетону визначали згідно з ДСТУ Б.В. 1.1-4-98 Захист від пожежі. Будівельні конструкції. Методи випробувань на вогнестійкість. Загальні вимоги. Композицію для температуровогнестійкого покриття готували сумісним диспергуванням магнію, алюмінію, силіцію оксидів та каолінової вати у середовищі поліметилфенілсилоксану. Покриття наносили на поверхню бетону пензлем або валиком. Товщина покриття 0,6-0,8 мм. Приклади складів покриття та результати випробувань наведено у табл. Склади покриттів результати їх випробувань на бетонних зразках (бетон марки В 25) Таблиця № п/п Склад для покриття, мас. % Прототип Температура нагрівання, К 873 1273 1473 1 Адгезійна міцність, МПа 4,6 2,1 1.7 Вогнестійкість, хв 89 83 79 UA 79962 U Продовження таблиці № п/п 1. 2. 3. 5 10 15 Склад для покриття, мас. % Поліметилфенілсилоксановий лак 30 Магнію оксид - 10 Алюмінію оксид - 40 Силіцію оксид - 18 Каолінова вата - 2 Поліметилфенілсилоксановий лак 35 Магнію оксид - 12,5 Алюмінію оксид - 30 Силіцію оксид – 20 Каолінова вата - 2,5 Поліметилфенілсилоксановий лак 40 Магнію оксид - 10 Алюмінію оксид - 20 Силіцію оксид - 27 Каолінова вата - 3 Температура нагрівання, К 873 1273 Адгезійна міцність, МПа 5,8 4,7 1473 3,2 98 873 1273 5,9 4,8 126 120 1473 3,3 112 873 1273 5,6 4,5 121 118 1473 3,1 114 Вогнестійкість, хв 106 101 (Вогнестійкість бетону марки В 25 складає 77 хв.). При випробуванні покриттів із співвідношенням компонентів, які виходять за вказані межі, були отримані незадовільні результати. А саме при недостатньому вмісті наповнювача утворюється значно менший вміст температуровогнестійких кордієритової та мулітової фаз. При перевищенні вмісту поліметилфенілсилоксанового лаку значно зростає пористість покриття, що зменшує адгезійну міцність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Температуровогнезахисне покриття, що містить полісилоксановий компонент, наповнювач та додаток, яке відрізняється тим, що як полісилоксановий компонент вона містить поліметилфенілсилоксановий лак, як наповнювач - магнію, алюмінію та силіцію оксиди, а як додаток - каолінову вату при наступному співвідношенні компонентів, мас. %: поліметилфенілсилоксановий 30-40 лак магнію оксид 15-20 алюмінію оксид 15-30 силіцію оксид 20-30 каолінова вата 1-3. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
