Спосіб уловлювання вологого грунту при транспортуванні і очищенні коренебульбоплодів та пристрій для його здійснення

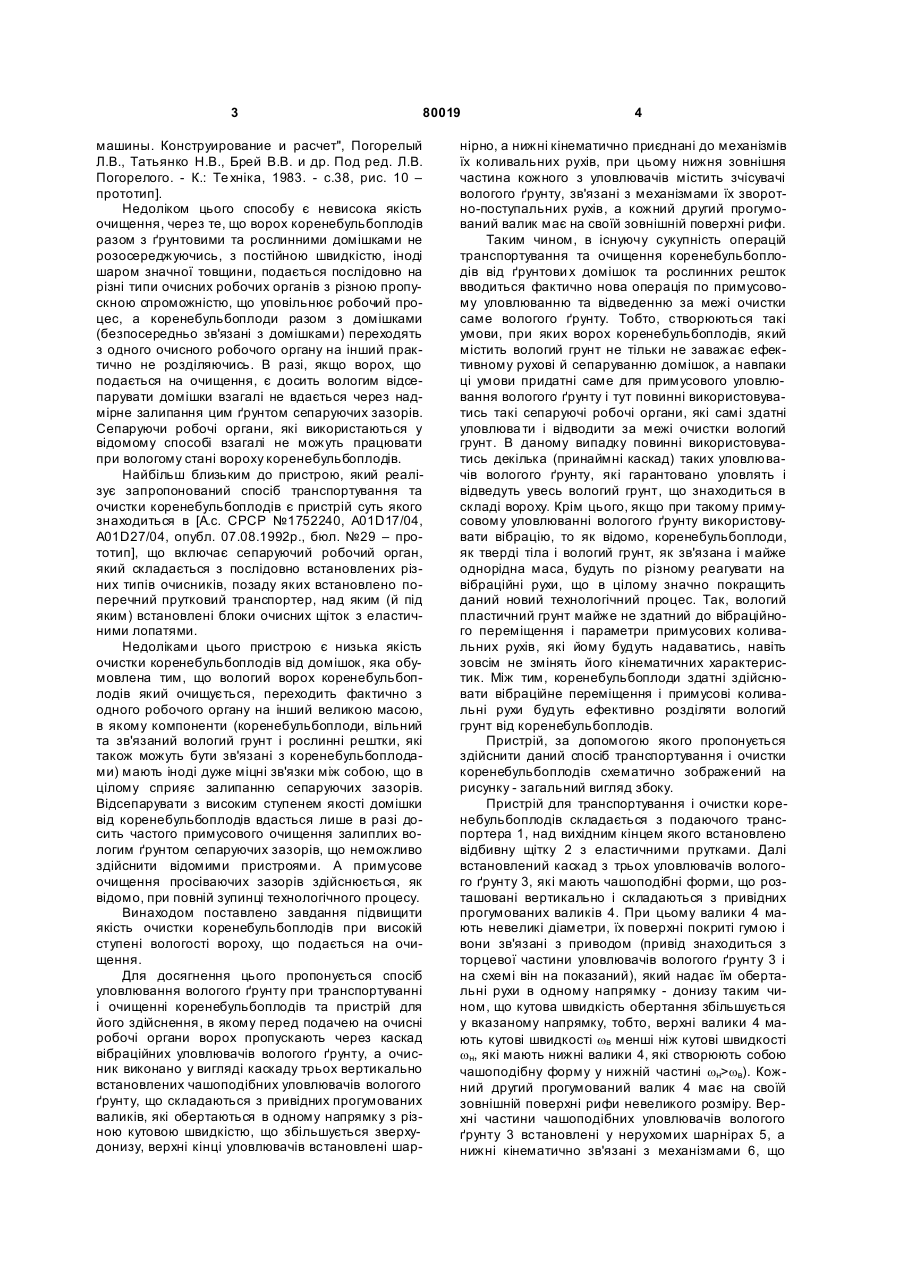

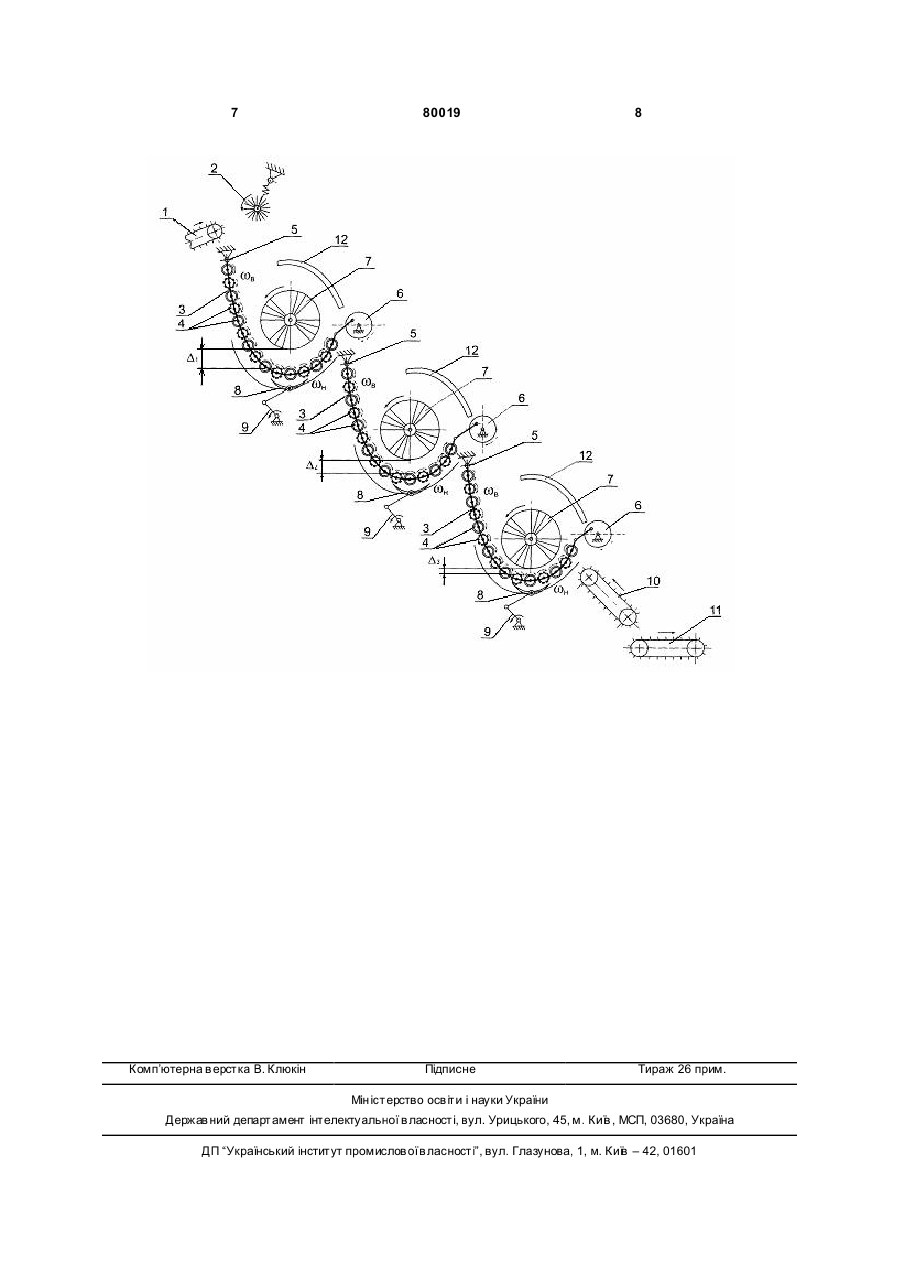

1. Спосіб уловлювання вологого грунту при транспортуванні і очищенні коренебульбоплодів, який включає транспортування вороху, його розосередження, подачу на очисні робочі органи, очистку від ґр унтови х та рослинних домішок та відведення очищених коренебульбоплодів, який C2 2 (19) 1 3 80019 машины. Конструирование и расчет", Погорелый Л.В., Татьянко Н.В., Брей В.В. и др. Под ред. Л.В. Погорелого. - К.: Те хніка, 1983. - с.38, рис. 10 – прототип]. Недоліком цього способу є невисока якість очищення, через те, що ворох коренебульбоплодів разом з ґрунтовими та рослинними домішками не розосереджуючись, з постійною швидкістю, іноді шаром значної товщини, подається послідовно на різні типи очисних робочих органів з різною пропускною спроможністю, що уповільнює робочий процес, а коренебульбоплоди разом з домішками (безпосередньо зв'язані з домішками) переходять з одного очисного робочого органу на інший практично не розділяючись. В разі, якщо ворох, що подається на очищення, є досить вологим відсепарувати домішки взагалі не вдається через надмірне залипання цим ґрунтом сепаруючих зазорів. Сепаруючи робочі органи, які використаються у відомому способі взагалі не можуть працювати при вологому стані вороху коренебульбоплодів. Найбільш близьким до пристрою, який реалізує запропонований спосіб транспортування та очистки коренебульбоплодів є пристрій суть якого знаходиться в [А.с. СРСР №1752240, A01D17/04, А01D27/04, опубл. 07.08.1992р., бюл. №29 – прототип], що включає сепаруючий робочий орган, який складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким (й під яким) встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що вологий ворох коренебульбоплодів який очищується, переходить фактично з одного робочого органу на інший великою масою, в якому компоненти (коренебульбоплоди, вільний та зв'язаний вологий грунт і рослинні рештки, які також можуть бути зв'язані з коренебульбоплодами) мають іноді дуже міцні зв'язки між собою, що в цілому сприяє залипанню сепаруючих зазорів. Відсепарувати з високим ступенем якості домішки від коренебульбоплодів вдасться лише в разі досить частого примусового очищення залиплих вологим ґрунтом сепаруючих зазорів, що неможливо здійснити відомими пристроями. А примусове очищення просіваючих зазорів здійснюється, як відомо, при повній зупинці технологічного процесу. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів при високій ступені вологості вороху, що подається на очищення. Для досягнення цього пропонується спосіб уловлювання вологого ґрунту при транспортуванні і очищенні коренебульбоплодів та пристрій для його здійснення, в якому перед подачею на очисні робочі органи ворох пропускають через каскад вібраційних уловлювачів вологого ґрунту, а очисник виконано у вигляді каскаду трьох вертикально встановлених чашоподібних уловлювачів вологого ґрунту, що складаються з привідних прогумованих валиків, які обертаються в одному напрямку з різною кутовою швидкістю, що збільшується зверхудонизу, верхні кінці уловлювачів встановлені шар 4 нірно, а нижні кінематично приєднані до механізмів їх коливальних рухів, при цьому нижня зовнішня частина кожного з уловлювачів містить зчісувачі вологого ґрунту, зв'язані з механізмами їх зворотно-поступальних рухів, а кожний другий прогумований валик має на своїй зовнішній поверхні рифи. Таким чином, в існуючу сукупність операцій транспортування та очищення коренебульбоплодів від ґрунтови х домішок та рослинних решток вводиться фактично нова операція по примусовому уловлюванню та відведенню за межі очистки саме вологого ґрунту. Тобто, створюються такі умови, при яких ворох коренебульбоплодів, який містить вологий грунт не тільки не заважає ефективному рухові й сепаруванню домішок, а навпаки ці умови придатні саме для примусового уловлювання вологого ґрунту і тут повинні використовуватись такі сепаруючі робочі органи, які самі здатні уловлюва ти і відводити за межі очистки вологий грунт. В даному випадку повинні використовуватись декілька (принаймні каскад) таких уловлювачів вологого ґрунту, які гарантовано уловлять і відведуть увесь вологий грунт, що знаходиться в складі вороху. Крім цього, якщо при такому примусовому уловлюванні вологого ґрунту використовувати вібрацію, то як відомо, коренебульбоплоди, як тверді тіла і вологий грунт, як зв'язана і майже однорідна маса, будуть по різному реагувати на вібраційні рухи, що в цілому значно покращить даний новий технологічний процес. Так, вологий пластичний грунт майже не здатний до вібраційного переміщення і параметри примусових коливальних рухів, які йому будуть надаватись, навіть зовсім не змінять його кінематичних характеристик. Між тим, коренебульбоплоди здатні здійснювати вібраційне переміщення і примусові коливальні рухи будуть ефективно розділяти вологий грунт від коренебульбоплодів. Пристрій, за допомогою якого пропонується здійснити даний спосіб транспортування і очистки коренебульбоплодів схематично зображений на рисунку - загальний вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів складається з подаючого транспортера 1, над вихідним кінцем якого встановлено відбивну щітку 2 з еластичними прутками. Далі встановлений каскад з трьох уловлювачів вологого ґрунту 3, які мають чашоподібні форми, що розташовані вертикально і складаються з привідних прогумованих валиків 4. При цьому валики 4 мають невеликі діаметри, їх поверхні покриті гумою і вони зв'язані з приводом (привід знаходиться з торцевої частини уловлювачів вологого ґрунту 3 і на схемі він на показаний), який надає їм обертальні рухи в одному напрямку - донизу таким чином, що кутова швидкість обертання збільшується у вказаному напрямку, тобто, верхні валики 4 мають кутові швидкості wв менші ніж кутові швидкості wн, які мають нижні валики 4, які створюють собою чашоподібну форму у нижній частині wн>wв). Кожний другий прогумований валик 4 має на своїй зовнішній поверхні рифи невеликого розміру. Верхні частини чашоподібних уловлювачів вологого ґрунту 3 встановлені у нерухомих шарнірах 5, а нижні кінематично зв'язані з механізмами 6, що 5 80019 забезпечують їм коливальні рухи у повздовжньовертикальній площині з заданою амплітудою і частотою. У середині кожного з уловлювачів вологого ґрунту 3 у нижній, угнутій їх частині встановлено привідні лопатеві бітери 7 для коренебульбоплодів. Бітери 7 розташовані усередині уловлювачів 3 таким чином, що утворюють у нижніх частинах зазори D1, D2 і D3 з прогумованими валиками 4, що поступово зменшуються (тобто зазор D1, є самим найбільшим). З зовнішньої частини кожного з уловлювачів вологого ґр унту 3 містяться елементи, які зчісують 8, які приєднані до механізмів 9, що забезпечують їм зворотно-поступальний рух унизу чашоподібних уловлювачів 3 під поверхнею, що створена прогумованими валиками 4. Під останнім (самим нижнім) уловлювачем вологого ґрунту 3 розташована, похило встановлена пальчаста очисна гірка 10, а під її кінцем розташований вивантажувальний транспортер 11. Передні частини уловлювачів вологого ґр унту 3 закриті захисними екранами 12. Напрямки рухів вороху коренебульбоплодів, обертальних та коливальних рухів робочих органів очисника показані стрілками. Очисник вороху коренебульбоплодів від домішок працює наступним чином. Ворох коренебульбоплодів, що має значну вологість, подається транспортером 1 і відбивна щітка 2 спрямовує його у середину першого з уловлювачів вологого ґрунту 3. Оскільки уловлювачі вологого ґрунту 3 створені прогумованими валиками 4 і мають чашоподібну форму, то вологий грунт фактично відразу скочується (падає) донизу і налипає на прогумовану поверхню валиків 4. Валики 4 примусово обертаються зі швидкістю, яка збільшується донизу, а тому налиплий на їх поверхнях вологий грунт виноситься на зворотній бік уловлювачів 3. Оскільки, кожний другий валик 4 має на своїй поверхні рифи, то це сприятиме не тільки ефективному захопленню вологого ґрунту, але й деякої частини рослинних решток. При цьому, оскільки верхні частини уловлювачів 3 встановлені у нерухомих шарнірах 5, а нижні кінематично приєднані до механізмів 6 коливальних рухів, то коренебульбоплоди, як тверді тіла, під дією вібрації виштовхуються з вологого ґрунту (фактично розташовуються зверху над вологим ґрунтом) і потрапляють у саму нижню частину уловлювачів 3, де знаходячись зверху шару вологого ґрунту за хоплюються бітером 7. Валики 4 у самій ніжній частині уловлювачів 3 маючи найбільшу кутову швидкість обертання Юн інтенсивно захоплюють і виносять налиплий вологий грунт у зовнішню частину уловлювачів 3, тобто за межі очистки. Зазор D1 є збільшеним і коренебульбоплоди, а також частина ґрунтових домішок і 6 рослинних решток бітером 7 переводиться у наступний уловлювач вологого ґрунту 3. А значна маса вологого ґрунту захоплена прогумованими вальцями 4 виноситься у зворотній бік уловлювачів 3 де зчищається за допомогою елементів, які зчісують 8, які завдяки механізмів 9 рухаються зворотно-поступально вздовж зовнішньої поверхні чашоподібних уловлювачів вологого ґрунту 3 (тобто спочатку в одному напрямку і далі у зворотному) і звільнять поверхні валиків 4 від налиплого ґрунту. Частково вологий грунт падає донизу і без зчісувачів 8. Коливання уловлювачів вологого ґрунту 3 у повздовжньо-вертикальній площині, а також наявність рифів на кожному другому валику 4 не заважатимуть роботі зчісувачів 8, які механічно зчищають вологий грунт винесений у зворотній бік уловлювачів 3 . Таким чином, весь ворох, який є досить вологим проходить послідовно три уловлювача вологого ґрунту 3. Вертикальне розташування уловлювачів вологого ґрунту 3 і їх чашоподібна форма сприятимуть тому, що вологий грунт кожного разу опинятиметься у самому низу уловлювачів 3 чашоподібної форми і майже не буде рухатись угору. При всякій інший формі уловлювачів вологого ґр унту 3 здатність вологого ґрунту рухатись угору була б найбільшою. При цьому, в останньому уловлювачі вологого ґрунту 3 зазор D3 між бітером 5 і внутрішньою поверхнею валиків 4 є найменшим, а тому всі коренебульбоплоди, у тому числі і ті, що мають мінімальні розміри виштовхуються його бітером 5 на очисну гірку 10, на якій відбувається остаточне їх очищення від домішок. Після цього коренебульбоплоди, як круглі тіла скочуються по робочій гілці гірки 10 на вивантажувальний транспортер 11. Для запобігання втрат коренебульбоплодів встановлені захисні екрани 12. Різні кутові швидкості обертання прогумованих валиків 4, бітерів 5, параметри коливальних рухів (з відповідною амплітудою і частотою), що створюються механізмами 6, а також величини зазорів D1, D2 і D 3 повинні враховувати вид коренебульбоплодів, які подаються на очищення, ступінь забрудненості вороху коренебульбоплодів домішками, ступень вологості вороху, продуктивність пристрою для транспортування і очистки коренебульбоплодів тощо. Можливі й інші варіанти пристроїв, які могли б здійснити даний спосіб транспортування і очистки коренебульбоплодів від домішок при високій вологості вороху коренебульбоплодів, що подається на очищення. Застосування даного способу транспортування і очистки дозволить підвищити якість очистки коренебульбоплодів від домішок при високій ступені вологості вороху на 15-20%. 7 Комп’ютерна в ерстка В. Клюкін 80019 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
