Спосіб нанесення сипкого покриття на внутрішню поверхню виливниці машини відцентрового лиття і пристрій для його здійснення

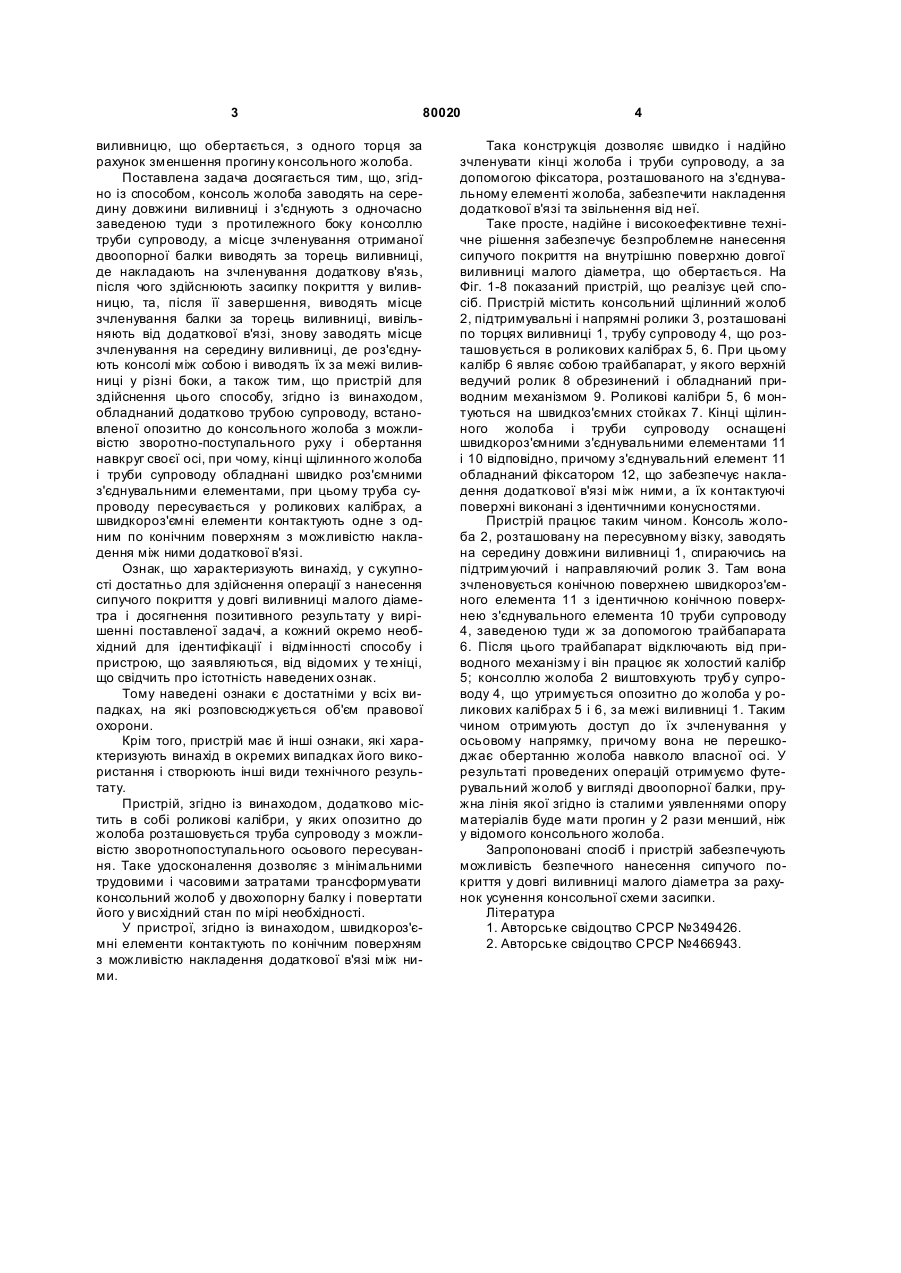

1. Спосіб нанесення сипкого покриття на внутрішню поверхню виливниці машини відцентрового лиття за допомогою консольного поворотного щілинного жолоба, який відрізняється тим, що консоль жолоба заводять на середину довжини виливниці і з'єднують із одночасно заведеною туди з протилежного боку консоллю труби супроводу, а місце зчленування одержаної двоопорної балки C2 2 80020 1 3 80020 виливницю, що обертається, з одного торця за рахунок зменшення прогину консольного жолоба. Поставлена задача досягається тим, що, згідно із способом, консоль жолоба заводять на середину довжини виливниці і з'єднують з одночасно заведеною туди з протилежного боку консоллю труби супроводу, а місце зчленування отриманої двоопорної балки виводять за торець виливниці, де накладають на зчленування додаткову в'язь, після чого здійснюють засипку покриття у виливницю, та, після її завершення, виводять місце зчленування балки за торець виливниці, вивільняють від додаткової в'язі, знову заводять місце зчленування на середину виливниці, де роз'єднують консолі між собою і виводять їх за межі виливниці у різні боки, а також тим, що пристрій для здійснення цього способу, згідно із винаходом, обладнаний додатково трубою супроводу, встановленої опозитно до консольного жолоба з можливістю зворотно-поступального руху і обертання навкруг своєї осі, при чому, кінці щілинного жолоба і труби супроводу обладнані швидко роз'ємними з'єднувальними елементами, при цьому труба супроводу пересувається у роликових калібрах, а швидкороз'ємні елементи контактують одне з одним по конічним поверхням з можливістю накладення між ними додаткової в'язі. Ознак, що характеризують винахід, у сукупності достатньо для здійснення операції з нанесення сипучого покриття у довгі виливниці малого діаметра і досягнення позитивного результату у вирішенні поставленої задачі, а кожний окремо необхідний для ідентифікації і відмінності способу і пристрою, що заявляються, від відомих у те хніці, що свідчить про істотність наведених ознак. Тому наведені ознаки є достатніми у всіх випадках, на які розповсюджується об'єм правової охорони. Крім того, пристрій має й інші ознаки, які характеризують винахід в окремих випадках його використання і створюють інші види технічного результату. Пристрій, згідно із винаходом, додатково містить в собі роликові калібри, у яких опозитно до жолоба розташовується труба супроводу з можливістю зворотнопоступального осьового пересування. Таке удосконалення дозволяє з мінімальними трудовими і часовими затратами трансформувати консольний жолоб у двохопорну балку і повертати його у висхідний стан по мірі необхідності. У пристрої, згідно із винаходом, швидкороз'ємні елементи контактують по конічним поверхням з можливістю накладення додаткової в'язі між ними. 4 Така конструкція дозволяє швидко і надійно зчленувати кінці жолоба і труби супроводу, а за допомогою фіксатора, розташованого на з'єднувальному елементі жолоба, забезпечити накладення додаткової в'язі та звільнення від неї. Таке просте, надійне і високоефективне технічне рішення забезпечує безпроблемне нанесення сипучого покриття на внутрішню поверхню довгої виливниці малого діаметра, що обертається. На Фіг. 1-8 показаний пристрій, що реалізує цей спосіб. Пристрій містить консольний щілинний жолоб 2, підтримувальні і напрямні ролики 3, розташовані по торцях виливниці 1, трубу супроводу 4, що розташовується в роликових калібрах 5, 6. При цьому калібр 6 являє собою трайбапарат, у якого верхній ведучий ролик 8 обрезинений і обладнаний приводним механізмом 9. Роликові калібри 5, 6 монтуються на швидкоз'ємних стойках 7. Кінці щілинного жолоба і труби супроводу оснащені швидкороз'ємними з'єднувальними елементами 11 і 10 відповідно, причому з'єднувальний елемент 11 обладнаний фіксатором 12, що забезпечує накладення додаткової в'язі між ними, а їх контактуючі поверхні виконані з ідентичними конусностями. Пристрій працює таким чином. Консоль жолоба 2, розташовану на пересувному візку, заводять на середину довжини виливниці 1, спираючись на підтримуючий і направляючий ролик 3. Там вона зчленовується конічною поверхнею швидкороз'ємного елемента 11 з ідентичною конічною поверхнею з'єднувального елемента 10 труби супроводу 4, заведеною туди ж за допомогою трайбапарата 6. Після цього трайбапарат відключають від приводного механізму і він працює як холостий калібр 5; консоллю жолоба 2 виштовхують трубу супроводу 4, що утримується опозитно до жолоба у роликових калібрах 5 і 6, за межі виливниці 1. Таким чином отримують доступ до їх зчленування у осьовому напрямку, причому вона не перешкоджає обертанню жолоба навколо власної осі. У результаті проведених операцій отримуємо футерувальний жолоб у вигляді двоопорної балки, пружна лінія якої згідно із сталими уявленнями опору матеріалів буде мати прогин у 2 рази менший, ніж у відомого консольного жолоба. Запропоновані спосіб і пристрій забезпечують можливість безпечного нанесення сипучого покриття у довгі виливниці малого діаметра за рахунок усунення консольної схеми засипки. Література 1. Авторське свідоцтво СРСР №349426. 2. Авторське свідоцтво СРСР №466943. 5 Комп’ютерна в ерстка В. Клюкін 80020 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
