Пристрій для вимірювання гідравлічних характеристик кремнійорганічних рідин

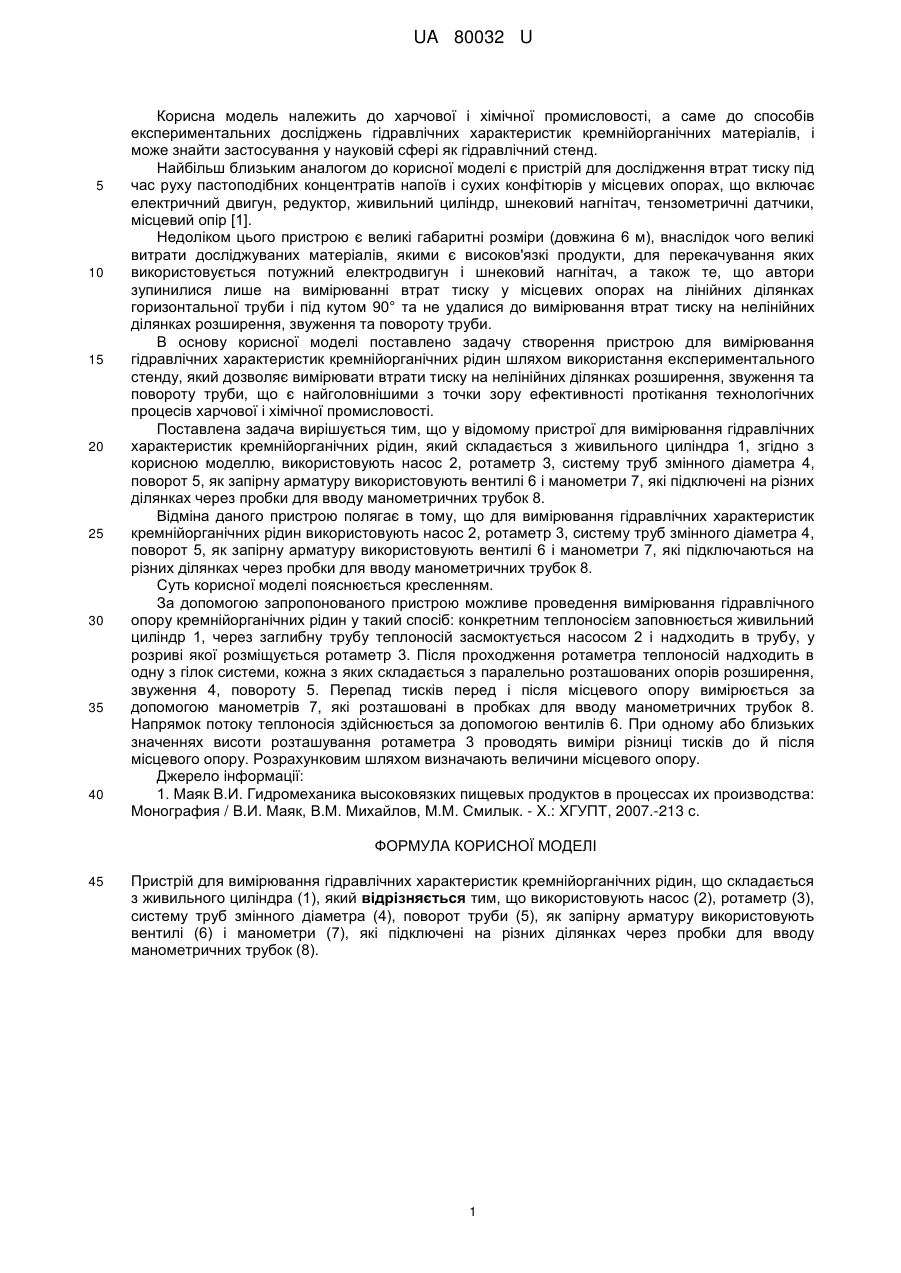

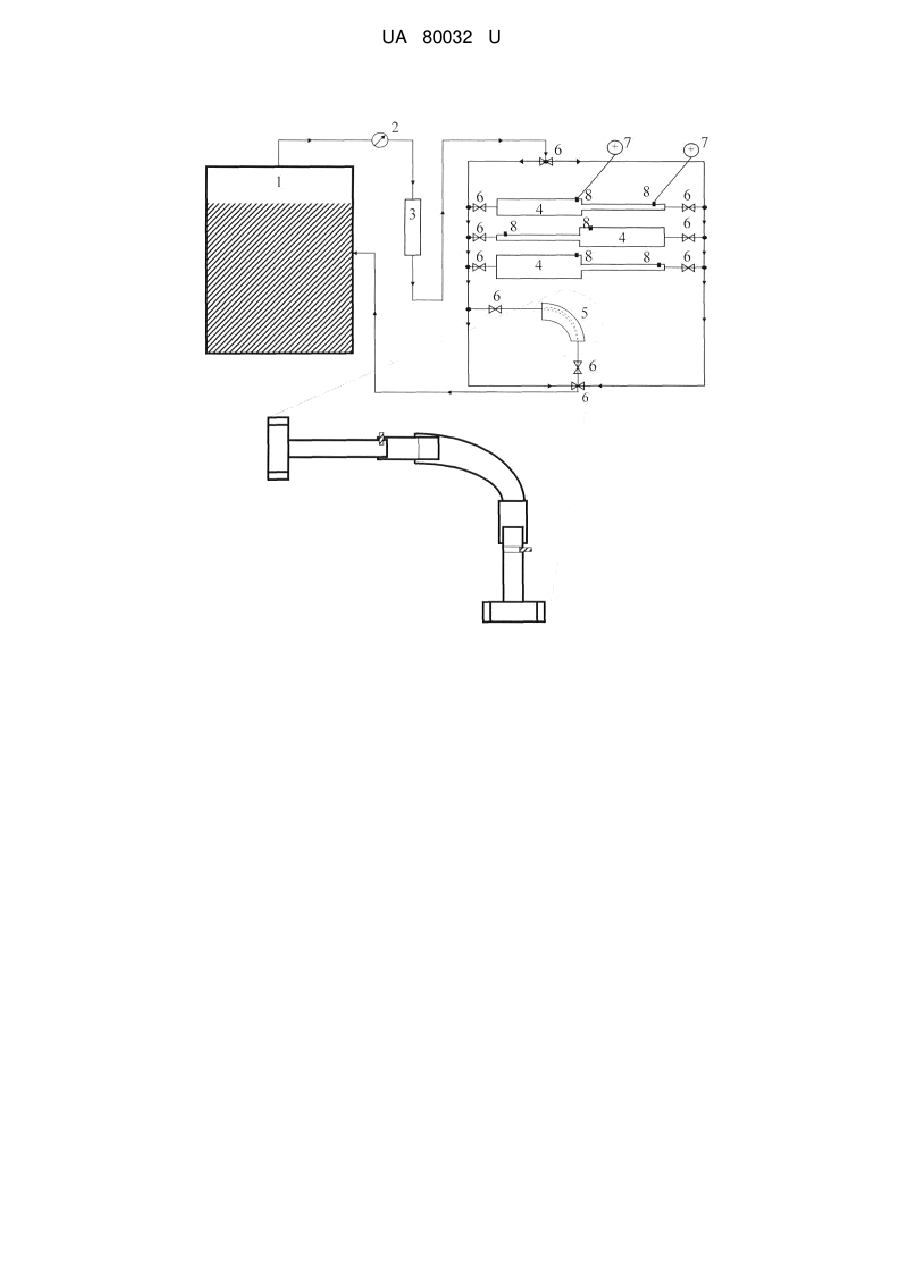

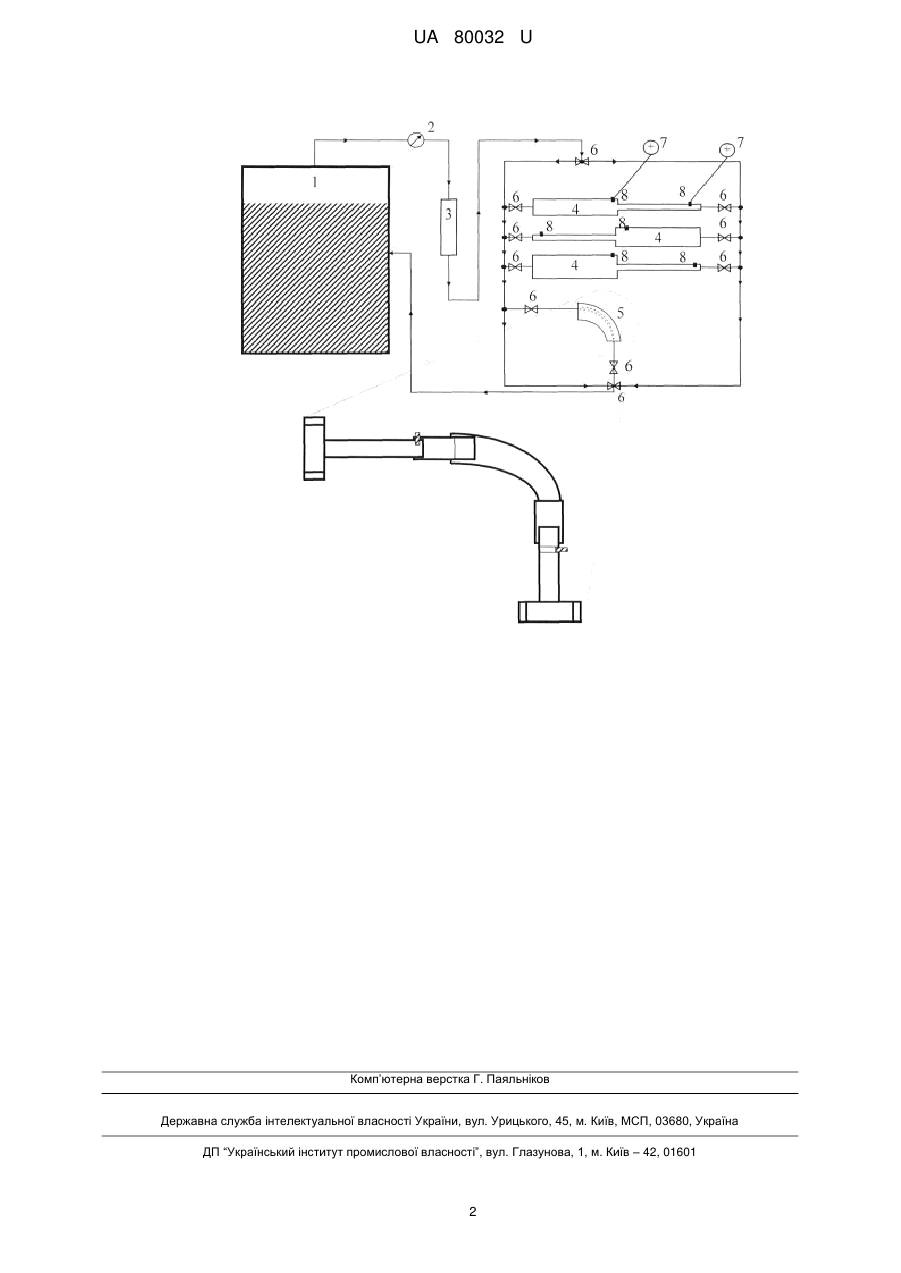

Реферат: Пристрій для вимірювання гідравлічних характеристик кремнійорганічних рідин складається з живильного циліндра, насоса, ротаметра, системи труб змінного діаметра, повороту, вентлів і манометрів, які підключаються на різних ділянках через пробки для вводу манометричних трубок. UA 80032 U (54) ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ ГІДРАВЛІЧНИХ ХАРАКТЕРИСТИК КРЕМНІЙОРГАНІЧНИХ РІДИН UA 80032 U UA 80032 U 5 10 15 20 25 30 35 40 Корисна модель належить до харчової і хімічної промисловості, а саме до способів експериментальних досліджень гідравлічних характеристик кремнійорганічних матеріалів, і може знайти застосування у науковій сфері як гідравлічний стенд. Найбільш близьким аналогом до корисної моделі є пристрій для дослідження втрат тиску під час руху пастоподібних концентратів напоїв і сухих конфітюрів у місцевих опорах, що включає електричний двигун, редуктор, живильний циліндр, шнековий нагнітач, тензометричні датчики, місцевий опір [1]. Недоліком цього пристрою є великі габаритні розміри (довжина 6 м), внаслідок чого великі витрати досліджуваних матеріалів, якими є високов'язкі продукти, для перекачування яких використовується потужний електродвигун і шнековий нагнітач, а також те, що автори зупинилися лише на вимірюванні втрат тиску у місцевих опорах на лінійних ділянках горизонтальної труби і під кутом 90° та не удалися до вимірювання втрат тиску на нелінійних ділянках розширення, звуження та повороту труби. В основу корисної моделі поставлено задачу створення пристрою для вимірювання гідравлічних характеристик кремнійорганічних рідин шляхом використання експериментального стенду, який дозволяє вимірювати втрати тиску на нелінійних ділянках розширення, звуження та повороту труби, що є найголовнішими з точки зору ефективності протікання технологічних процесів харчової і хімічної промисловості. Поставлена задача вирішується тим, що у відомому пристрої для вимірювання гідравлічних характеристик кремнійорганічних рідин, який складається з живильного циліндра 1, згідно з корисною моделлю, використовують насос 2, ротаметр 3, систему труб змінного діаметра 4, поворот 5, як запірну арматуру використовують вентилі 6 і манометри 7, які підключені на різних ділянках через пробки для вводу манометричних трубок 8. Відміна даного пристрою полягає в тому, що для вимірювання гідравлічних характеристик кремнійорганічних рідин використовують насос 2, ротаметр 3, систему труб змінного діаметра 4, поворот 5, як запірну арматуру використовують вентилі 6 і манометри 7, які підключаються на різних ділянках через пробки для вводу манометричних трубок 8. Суть корисної моделі пояснюється кресленням. За допомогою запропонованого пристрою можливе проведення вимірювання гідравлічного опору кремнійорганічних рідин у такий спосіб: конкретним теплоносієм заповнюється живильний циліндр 1, через заглибну трубу теплоносій засмоктується насосом 2 і надходить в трубу, у розриві якої розміщується ротаметр 3. Після проходження ротаметра теплоносій надходить в одну з гілок системи, кожна з яких складається з паралельно розташованих опорів розширення, звуження 4, повороту 5. Перепад тисків перед і після місцевого опору вимірюється за допомогою манометрів 7, які розташовані в пробках для вводу манометричних трубок 8. Напрямок потоку теплоносія здійснюється за допомогою вентилів 6. При одному або близьких значеннях висоти розташування ротаметра 3 проводять виміри різниці тисків до й після місцевого опору. Розрахунковим шляхом визначають величини місцевого опору. Джерело інформації: 1. Маяк В.И. Гидромеханика высоковязких пищевых продуктов в процессах их производства: Монография / В.И. Маяк, В.М. Михайлов, М.М. Смилык. - X.: ХГУПТ, 2007.-213 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для вимірювання гідравлічних характеристик кремнійорганічних рідин, що складається з живильного циліндра (1), який відрізняється тим, що використовують насос (2), ротаметр (3), систему труб змінного діаметра (4), поворот труби (5), як запірну арматуру використовують вентилі (6) і манометри (7), які підключені на різних ділянках через пробки для вводу манометричних трубок (8). 1 UA 80032 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
